74LS74 Flip Flop Tipo D TTL DIP-14

$ 11.00

184 disponibles

CANTIDAD	PRECIO
25 piezas	$ 8.74
100 piezas	$ 7.43
200 piezas	$ 5.72

SKU: AR3553 Categorías: COMPONENTES ELECTRÓNICOS, COMPUERTAS, IC Etiquetas: 74LS74, Bipolar, Circuito Integrado, componente, Componentes recientes en UNIT, compuerta, D, Flip Flop, Flip Flops, Push Pull, Tipo D

Comprados juntos frecuentemente

INFORMACIÓN

El 74LS74 Flip Flop Tipo D TTL DIP-14 es un circuito integrado biestable digital que contiene dos flip-flops tipo D compatible con la familia de circuitos integrados TTL y tiene una amplia variedad de aplicaciones en sistemas digitales, incluyendo la implementación de contadores, registros y otros circuitos secuenciales.

ESPECIFICACIONES Y CARACTERÍSTICAS

Familia: LS
Encapsulado: DIP
No. De Pines: 14
Tipo de Flip Flop: D
Entrada: Bipolar
Salida: Push Pull
Retardo de propagación: 40ns
Frecuencia: 25 MHz
Voltaje de alimentación: 4.75V a 5.25V, tipica 5V
Corriente de salida: 8 mA
Temperatura de trabajo: 0 °C a 70°C

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Funcionamiento del 74LS74 Flip Flop Tipo D

Cada flip-flop tipo D tiene una entrada de datos (D), una entrada de reloj (CLK), una entrada de habilitación activa a nivel bajo (CLEAR) y una entrada de habilitación activa a nivel alto (PRESET).

Cuando el reloj (CLK) está activado, el estado de la entrada de datos (D) se almacena en el flip-flop y se mantiene allí hasta que se produzca una transición de reloj. En ese momento, el estado actual se “transfiere” a la salida (Q) del flip-flop, mientras que la salida complementaria (Q̅) toma el estado opuesto.

La entrada de habilitación activa a nivel bajo (CLEAR) borra el flip-flop, es decir, fuerza ambas salidas (Q y Q̅) a un estado bajo (0). La entrada de habilitación activa a nivel alto (PRESET) establece ambas salidas en un estado alto (1).

Recomendaciones de al usar el 74LS74 Flip Flop Tipo D

El 74LS74 Flip Flop Tipo D es un circuito integrado que se utiliza para almacenar y controlar información digital. Aquí los pasos básicos para utilizar el 74LS74:

Conecta la fuente de alimentación: El 74LS74 requiere una fuente de alimentación de +5V y 0V (tierra) para funcionar correctamente. Conecta la fuente de alimentación a los pines correspondientes del circuito integrado.

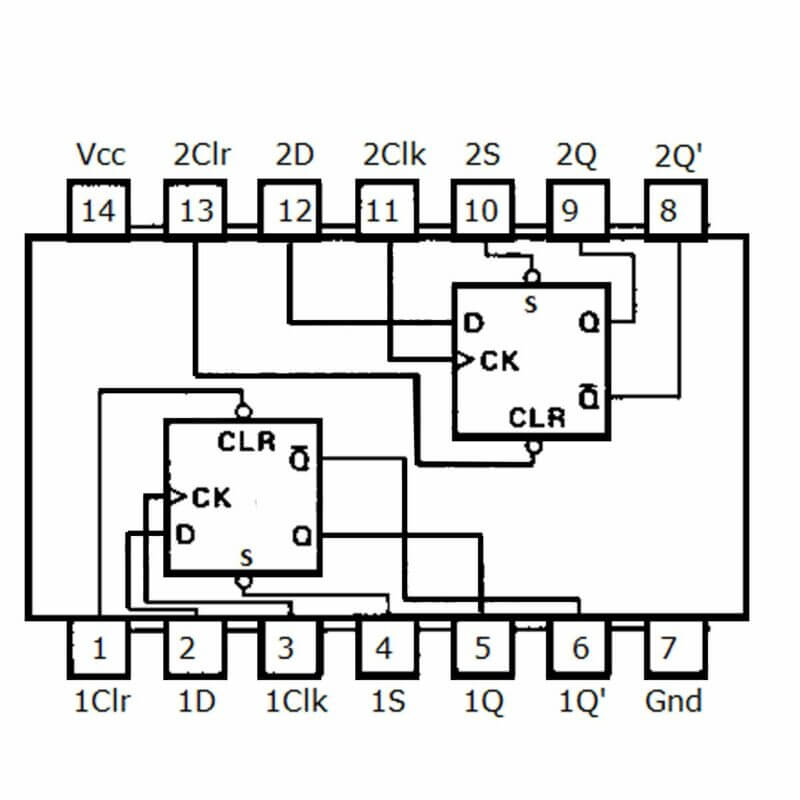

Conecta la entrada de datos (D): La entrada de datos (D) se encuentra en el pin 5 del 74LS74. Conecta la señal digital que deseas almacenar en el flip-flop a este pin.
Conecta la entrada de reloj (CLK): La entrada de reloj (CLK) se encuentra en el pin 3 del 74LS74. Esta señal controla el momento en que se almacena la entrada de datos. Conecta una señal de reloj a este pin.
Conecta las entradas de habilitación (CLEAR y PRESET): Los pines 1 y 2 son las entradas de habilitación (CLEAR y PRESET) respectivamente. Estas señales permiten borrar el flip-flop o establecer su estado inicial. Conecta estas señales de acuerdo a las necesidades de tu aplicación.
Conecta las salidas (Q y Q̅): Los pines 6 y 4 del 74LS74 son las salidas (Q y Q̅) respectivamente. Estas señales reflejan el estado actual del flip-flop. Conecta estas señales a los circuitos que desees controlar con el 74LS74.

Una vez conectado el 74LS74, puedes aplicar la señal de reloj para almacenar la entrada de datos en el flip-flop. La salida (Q) del flip-flop reflejará el valor almacenado, mientras que la salida complementaria (Q̅) tendrá el valor opuesto. Las entradas de habilitación (CLEAR y PRESET) te permiten borrar el flip-flop o establecer su estado inicial según tus necesidades.
