74LS266 Compuerta XNOR TTL SN74LS266N

$ 18.00

401 disponibles

CANTIDAD	PRECIO
10 piezas	$ 15.10
25 piezas	$ 13.43
35 piezas	$ 12.09

SKU: AR3324 Categorías: COMPONENTES ELECTRÓNICOS, COMPUERTAS, IC Etiquetas: 74LS266, AR3324, Compuerta XNOR, COMPUERTAS LOGICAS, SN74LS266N, ttl, XNOR

INFORMACIÓN

74LS266 Compuerta XNOR es un circuito integrado “CI” con encapsulado DIP-14. Es una compuerta lógica que incorpora 4 compuertas de tipo XNOR independientes, cada compuerta tiene 2 entradas y una salida de con colector abierto. Las salidas de colector abierto permiten vincular salidas para comparaciones de múltiples bits.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matricula: SN74LS266N
Familia lógica: 74LS
Función lógica: XNOR
Tecnología: TTL
Encapsulado: DIP-14
Montaje: THT “Through Hole”
Núm. Pines: 14
Compuertas: 4 XNOR
Clase de salida: Colector abierto
Voltaje de alimentación:
- MÍN: 4.75V
- TÍPICO: 5V
- MÁX.: 5.25V
Corriente de reposo: 8mA
Temperatura de trabajo: 0°C a +70°C

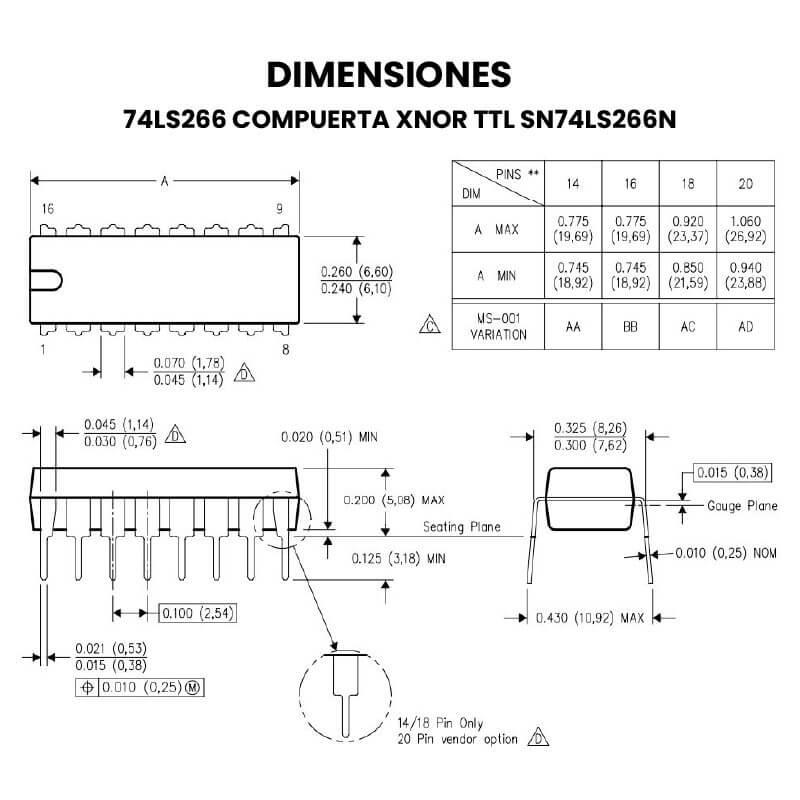

Dimensiones: 19.69 mm x 6.60
Peso: 1.01g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

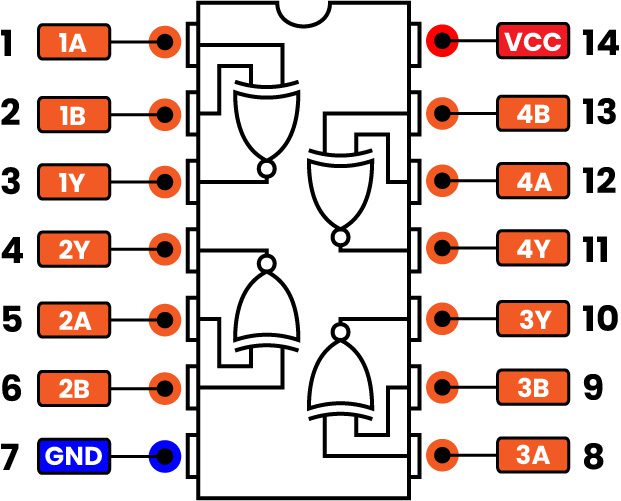

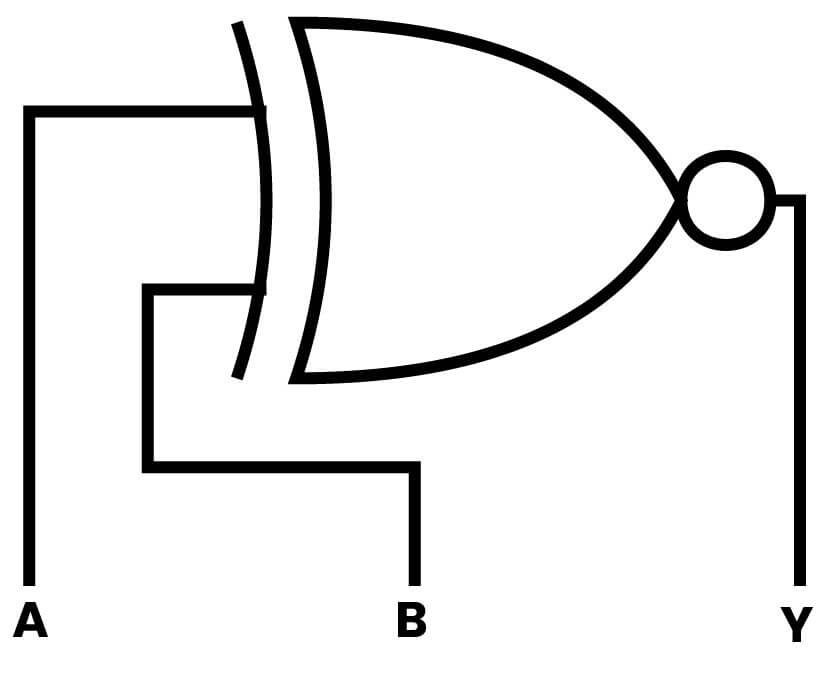

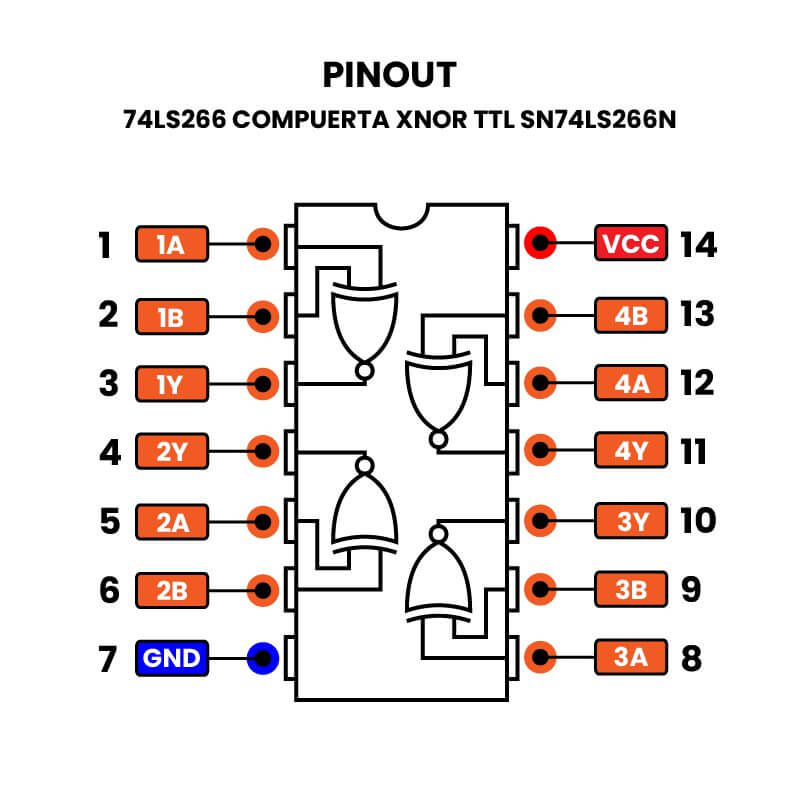

Símbolo XNOR	Pinout 74LS266 XNOR	Tabla de verdad 74LS266 XNOR

¿Que es una compuerta XNOR?

La compuerta XNOR a veces escrita “exnor” es una puerta lógica digital cuya función es la inversa de la puerta OR exclusiva (XOR), cuando las entradas sean iguales se representará una salida en estado “1” y si son diferentes la salida será un estado “0”.

¿Qué es una compuerta lógica?

Son circuitos electrónicos conformados internamente por transistores que se encuentran con arreglos especiales con los que otorgan señales de voltaje como resultado o una salida de forma booleana, están obtenidos por operaciones lógicas binarias (suma, multiplicación). También niegan, afirman, incluyen o excluyen según sus propiedades lógicas. Existen diferentes tipos de compuertas y algunas de estas son más complejas, con la posibilidad de ser simuladas por compuertas más sencillas. Todas estas tienen tablas de verdad que explican los comportamientos en los resultados que otorga, dependiendo del valor booleano que tenga en cada una de sus entradas.
