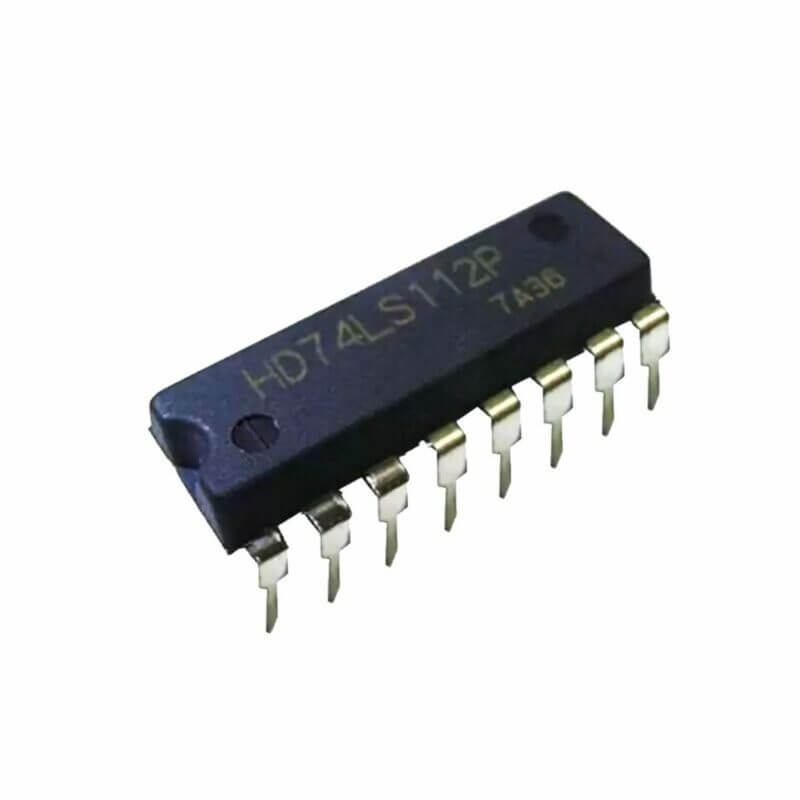

74LS112 Flip Flop JK Dual TTL DIP-16

INFORMACIÓN

El 74LS112 Flip Flop JK Dual  contiene dos flip flops JK en un solo paquete integrado. Los flip flops JK son circuitos secuenciales que pueden almacenar un bit de información y cambiar su estado de salida en respuesta a las señales de entrada.

El 74LS112 Flip Flop JK Dual es compatible con los estándares TTL (Transistor-Transistor Logic) y se puede alimentar con una fuente de alimentación de 5 voltios. Es ampliamente utilizado en aplicaciones digitales, como sistemas de control de acceso, sistemas de comunicaciones y sistemas de control de procesos.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Familia: LS
• Encapsulado: DIP
• No. De Pines: 16
• Tipo Flip Flop: JK Biestable
• Tipo de Disparo: Edge Negativo
• Retardo de propagación: 15 ns
• Tipo de Salida: Diferencial / Complementaria
• Frecuencia: 30 MHz
• Voltaje de alimentación:  4.75V a  5.25V, típica 5V
• Corriente de salida: 8 mA
• Temperatura de trabajo: 0 °C a 70°C

DOCUMENTACIÓN Y RECURSOS

• Datasheet

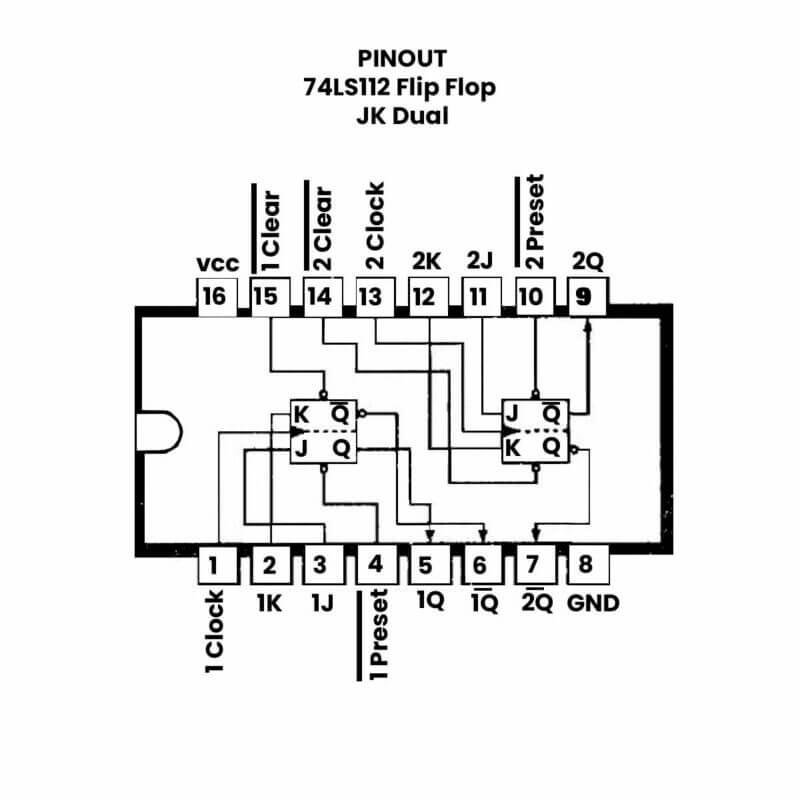

• Pinout

INFORMACIÓN ADICIONAL

Funcionamiento del 74LS112 Flip Flop JK

El flip flop JK dual 74LS112 tiene dos entradas de reloj (CLK), dos entradas J y dos entradas K. Las entradas J y K son entradas de control que permiten establecer el estado de salida del flip flop. Los estados de salida serán:

• Si ambas entradas J y K están en nivel alto, la salida permanecerá en el estado anterior.
• Si la entrada J está en nivel alto y la entrada K en nivel bajo, la salida se establecerá en 1.
• Si la entrada K está en nivel alto y la entrada J en nivel bajo, la salida se establecerá en 0.
• Si ambas entradas J y K están en nivel bajo, la salida se invertirá.

El flip flop JK dual 74LS112 también tiene una entrada de reloj asíncrona (CLR) que puede reiniciar el estado del flip flop a cero si se activa. También tiene una entrada de reloj asíncrona (PRE) que puede establecer el estado del flip flop en 1 si se activa.

Recomendaciones de al usar el 74LS112 Flip Flop JK

Para usar el 74LS112 Flip Flop JK, se debe seguir los siguientes pasos:

1. Conectar la fuente de alimentación: Conecte la fuente de alimentación de 5 voltios al circuito.
2. Conectar las entradas J, K y CLK: Conecte las entradas J, K y CLK a las señales de control que desee utilizar. Las señales de entrada J y K controlan la salida del flip flop, mientras que la señal de entrada CLK indica cuándo se deben actualizar las salidas.
3. Conectar la entrada de reinicio asíncrona (CLR): Si desea reiniciar el flip flop a cero, conecte la entrada de reinicio asíncrona CLR a una señal de reinicio.
4. Conectar la entrada de establecimiento asíncrono (PRE): Si desea establecer el flip flop en 1, conecte la entrada de establecimiento asíncrono PRE a una señal de establecimiento.
5. Conectar las salidas Q y Q’: Conecte las salidas Q y Q’ del flip flop a los circuitos que desee controlar.

Es importante tener en cuenta que el 74LS112 Flip Flop JK es un dispositivo sensible al ruido y las fluctuaciones de voltaje, por lo que se debe tomar medidas para proteger el circuito y minimizar el ruido en el sistema. Por ejemplo, se pueden utilizar resistencias de pull-up o pull-down en las entradas para evitar que las señales floten cuando no están en uso. También se pueden utilizar filtros de ruido y decoupling capacitors para reducir el ruido en la fuente de alimentación.
