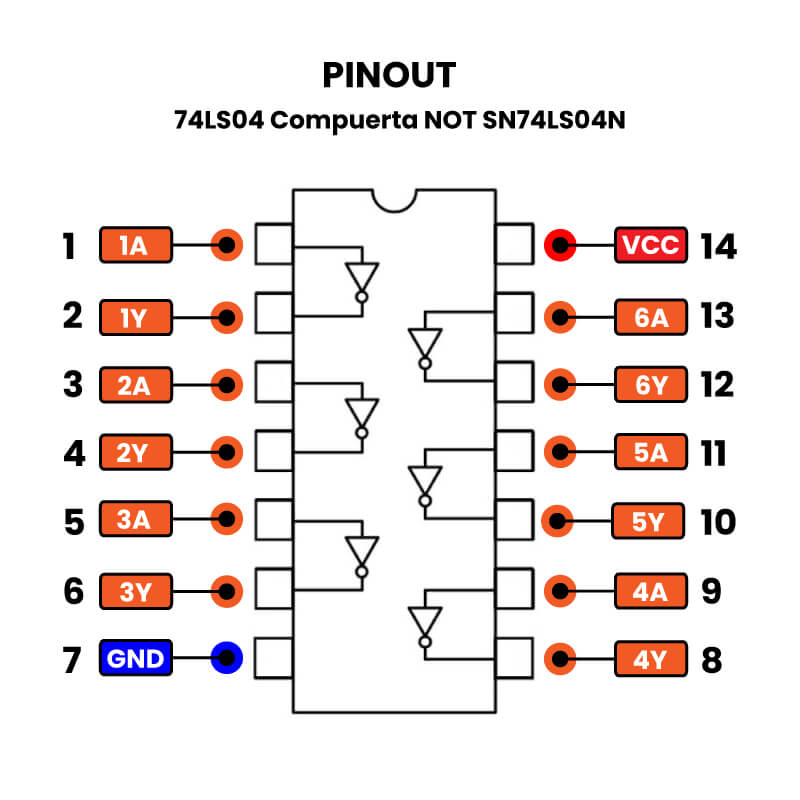

74LS90 Contador de Décadas SN74LS90N PINOUT

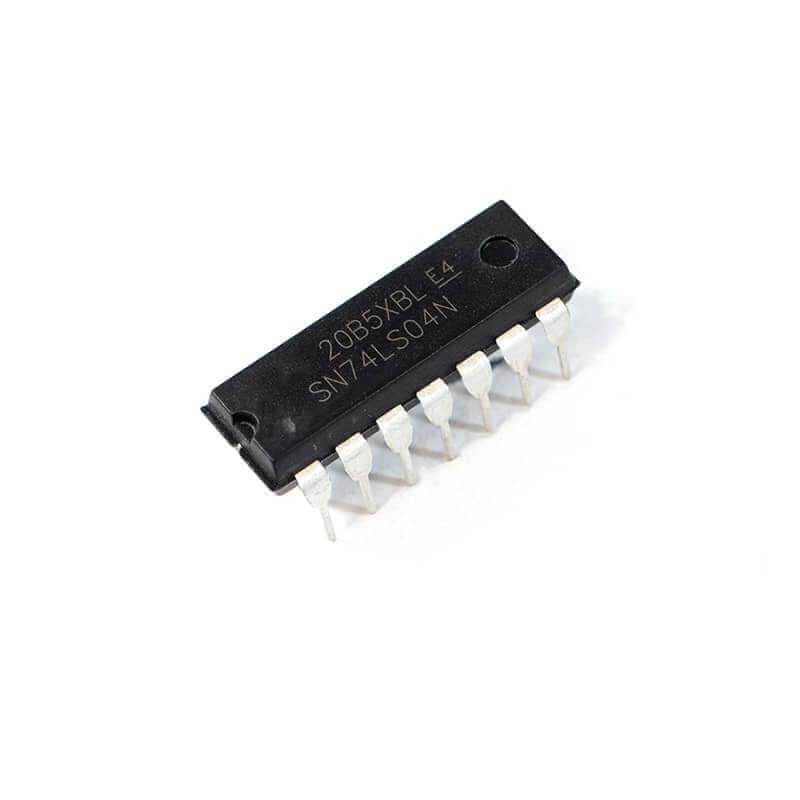

74LS04 Compuerta NOT SN74LS04N

$ 7.00

2491 disponibles

CANTIDAD	PRECIO
25 piezas	$ 5.49
100 piezas	$ 4.56
200 piezas	$ 3.41

SKU: AR0138 Categoría: COMPUERTAS Etiquetas: 7404, 74LS, 74LS04, compuerta, inversor, INVERSORA, logica, LS04, not, PUERTA NOT, SN74, SN74LS04N, ttl

Comprados juntos frecuentemente

Precio de todos:

Este producto: 74LS04 Compuerta NOT SN74LS04N - $ 7.00
74LS32 Compuerta OR SN74LS32N - $ 7.00
74LS08 Compuerta AND SN74LS08N - $ 7.00
74LS00 Compuerta NAND SN74LS00N - $ 7.00

INFORMACIÓN

El 74LS04 compuerta NOT es un circuito integrado que contiene seis compuertas NOT, también conocidas como inversores. Estas compuertas tienen una función lógica simple: invertir el estado de la señal de entrada. Es decir, si la entrada es un nivel alto (1), la salida será un nivel bajo (0), y viceversa. Este comportamiento es fundamental en el diseño de circuitos lógicos, donde la inversión de señales puede ser crítica para la operación de sistemas más complejos.

Es utilizado en sistemas digitales para invertir señales, generar formas de onda y realizar funciones de control o temporización en circuitos electrónicos. Otras aplicaciones comunes son:

Inversión de señales: En circuitos donde se necesita invertir una señal lógica, el 74LS04 es una solución común.
Generación de señales de reloj: Se puede utilizar para crear señales de reloj en circuitos digitales, como temporizadores o sistemas de sincronización.
Circuitos lógicos: Forma parte de circuitos más complejos, como sumadores, multiplexores, flip-flops, etc.
Aplicaciones diversas: Se puede encontrar en aplicaciones desde detectores de metales hasta monitores de frecuencia cardíaca, aunque estas son menos comunes.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Compuerta Lógica NOT
Matrícula: 74LS04
Familia lógica: TTL
Encapsulado: PDIP-14
Montaje: THT
Pitch: 2.54 mm
Número de pines: 14
Número de Canales: 6
Voltaje de alimentación: 4.75 V a 5.25 V
Corriente de consumo: 8 mA
Temperatura de trabajo: 0 °C a 75 °C

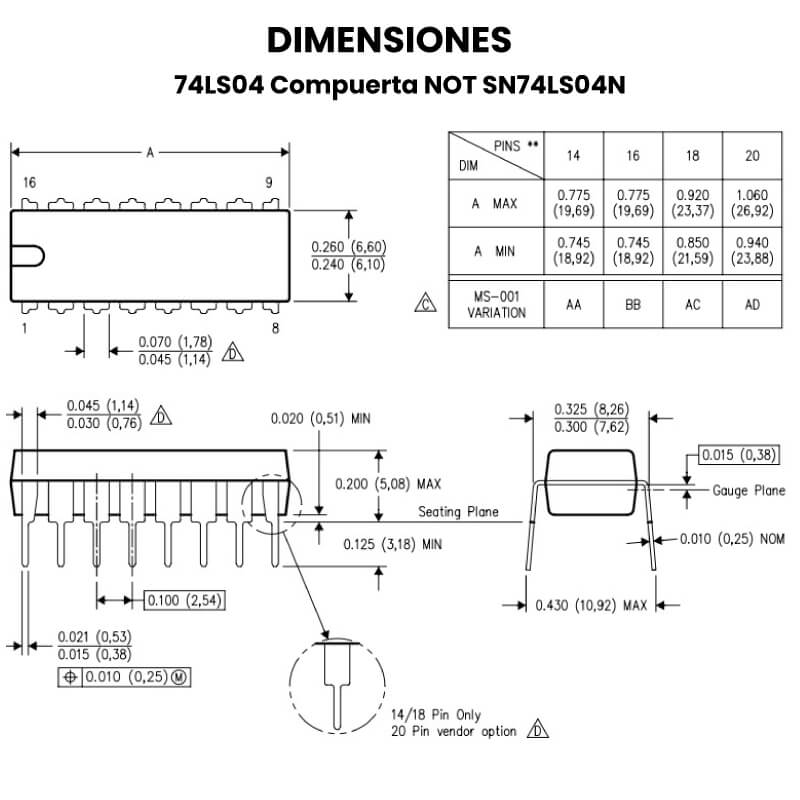

Dimensiones: 19.69mm x 6.60mm
Peso: 1.5 g

DOCUMENTACIÓN Y RECURSOS

TUTORIALES

Compuertas Lógicas AND, OR , NAND, XOR y NOT – UNIT Electronics Blog

INFORMACIÓN ADICIONAL

¿Qué es una compuerta lógica?

Los dispositivos lógicos combinacionales son dispositivos digitales que convierten entradas binarias en salidas binarias con base en las reglas de la lógica matemática. Estos dispositivos son comúnmente conocidos como compuertas, ya que controlan el flujo de señales de las entradas a una sola salida.

Normalmente, todas las compuertas lógicas tienen una salida y dos entradas, algunas compuertas lógicas como la compuerta NOT o el inversor tienen solo una entrada y una salida. Es un dispositivo electrónico con una función booleana u otras funciones como sumar o restar, incluyen o excluyen según sus propiedades lógicas. Se pueden aplicar a tecnología electrónica, eléctrica, mecánica, hidráulica y neumática. Son circuitos de conmutación integrados en un chip.

El nivel lógico en bajo representa cero volts y el nivel lógico en alto representa 3 o 5 volts.

¿Qué es un nivel lógico?

Un nivel lógico se define como un estado o voltaje específico de una señal, sabemos que 0 y 1 son los dos estados de compuertas lógicas. Los niveles lógicos 0 y 1 se conocen como BAJO y ALTO, respectivamente. En electrónica digital, estos niveles lógicos binarios desempeñan un papel crucial en el almacenamiento y la transferencia de datos.

Estos niveles lógicos se pueden entender como estados de encendido y apagado. Como se mencionó anteriormente, los niveles lógicos se introducen en la compuerta lógica mediante el voltaje de suministro.

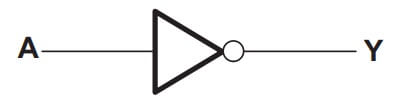

Tabla de verdad de la compuerta NOT

La compuerta NOT es una puerta lógica que implementa la negación lógica. Siempre que su entrada está en 0 (cero) o en baja, su salida está en 1 o en alta. La función física del inversor, es la de cambiar en su salida el nivel del voltaje de su entrada entre los definidos como lógico alto y lógico bajo.
