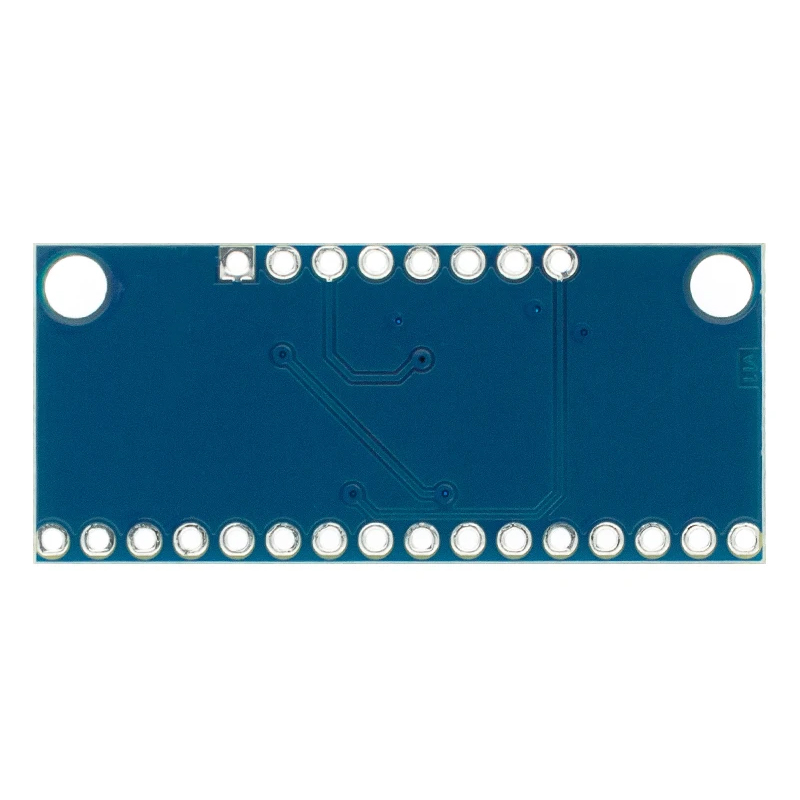

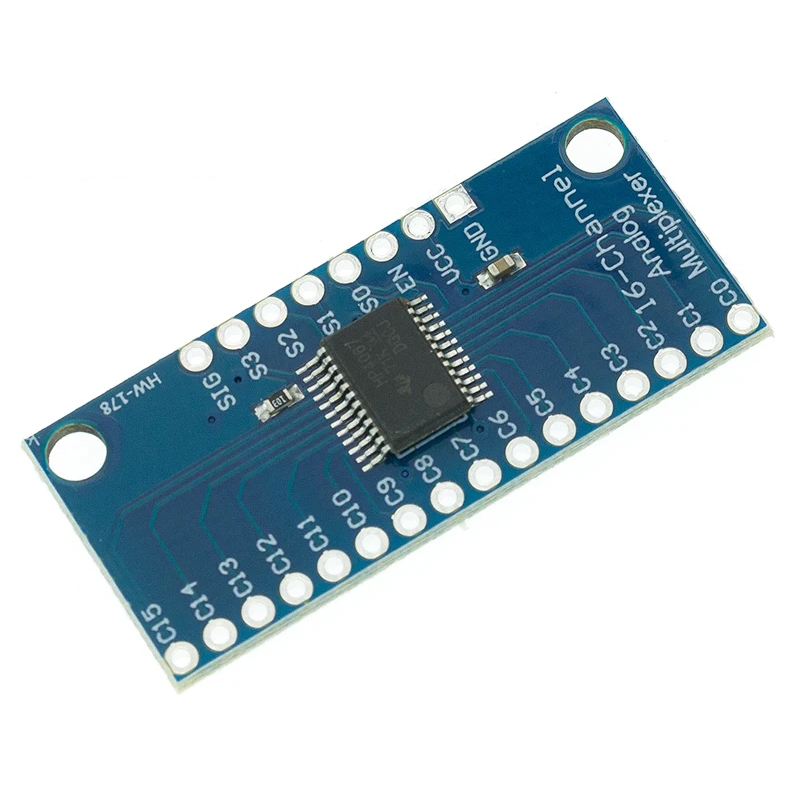

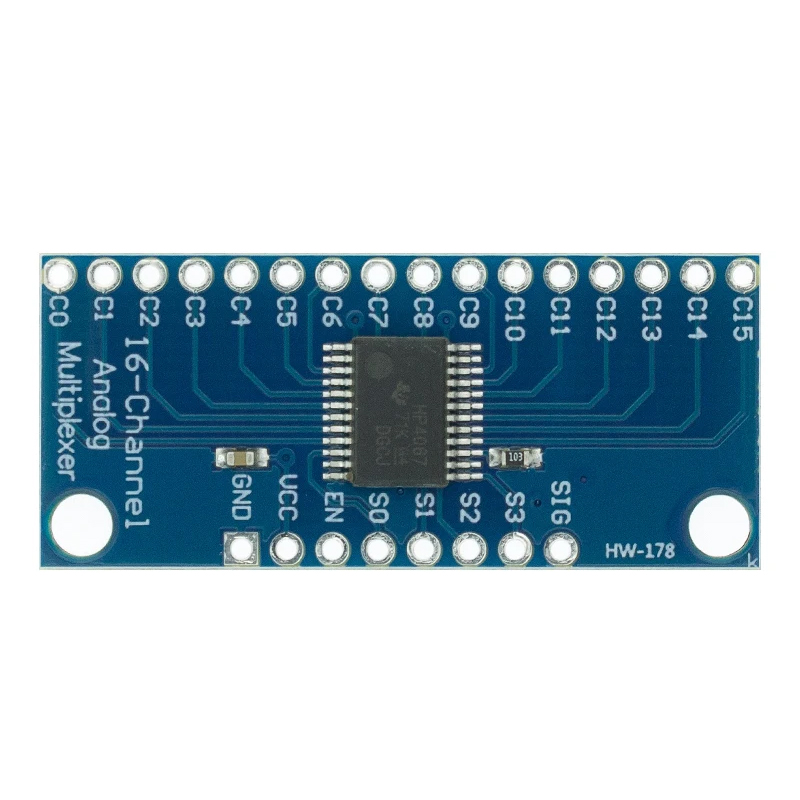

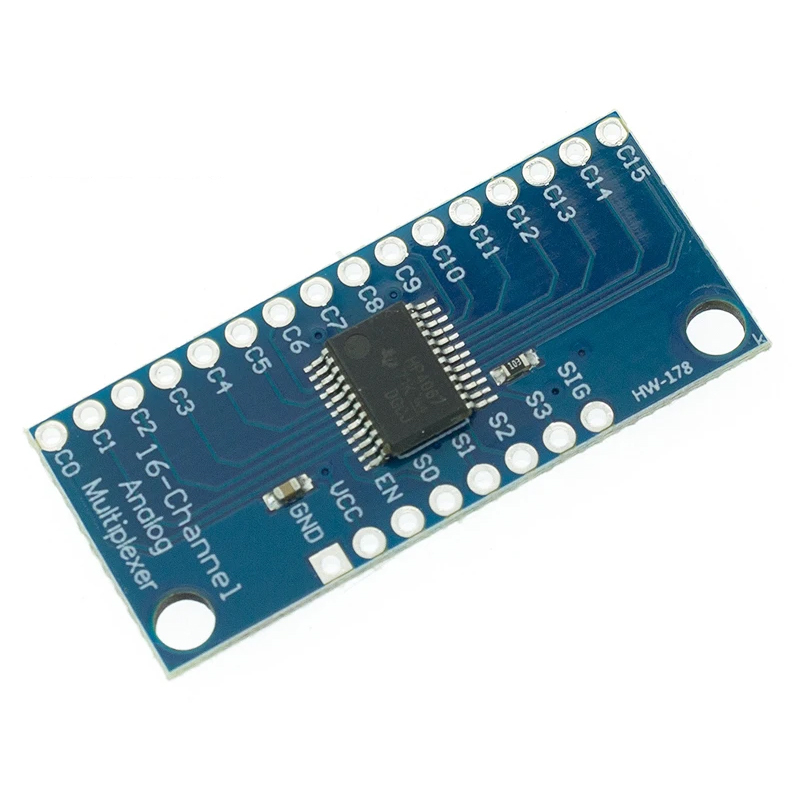

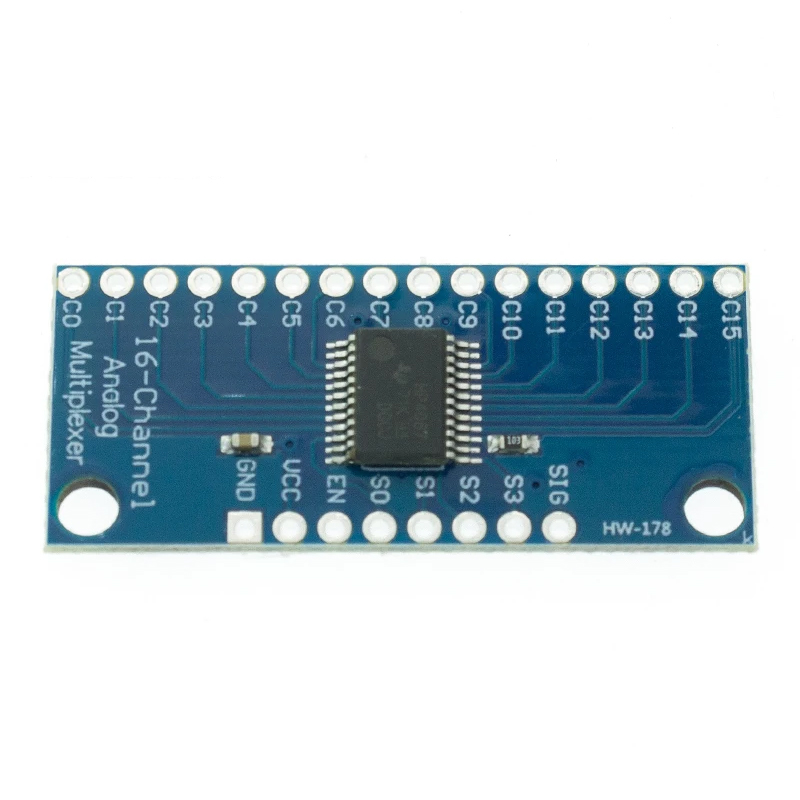

74HC4067 Multiplexor Analogo 16 Canales

INFORMACIÓN

El 74HC4067 es un multiplexor/demultiplexor analógico de 16 canales, muy utilizado en proyectos de electrónica y microcontroladores para ampliar el número de entradas o salidas disponibles. Su funcionamiento se basa en un sistema de conmutación controlado digitalmente, donde cuatro pines de selección (S0–S3) determinan cuál de los 16 canales analógicos se conecta al pin común (SIG). De esta manera, el microcontrolador puede leer múltiples sensores o enviar señales a diferentes dispositivos utilizando solo una entrada o salida analógica, optimizando el uso de pines. Además, el 74HC4067 soporta señales tanto analógicas como digitales dentro de un rango de voltaje definido, lo que lo hace muy versátil en aplicaciones de adquisición de datos, control de periféricos y sistemas de automatización.

El 74HC4067 Multiplexor Análogo de 16 Canales se utiliza principalmente para expandir el número de entradas y salidas en proyectos electrónicos, permitiendo que un microcontrolador o tarjeta de desarrollo lea o controle múltiples señales con pocos pines. Sus aplicaciones más comunes incluyen la lectura de gran cantidad de sensores analógicos (como potenciómetros, sensores de luz, temperatura o humedad), la selección de diferentes fuentes de señal en proyectos de audio, así como el control de módulos o actuadores en sistemas de automatización y robótica. Gracias a su compatibilidad con niveles lógicos estándar, puede usarse con la mayoría de las tarjetas de desarrollo como Arduino (Uno, Nano, Mega, R4), ESP32, ESP8266, Raspberry Pi Pico y otros microcontroladores basados en ARM o AVR, lo que lo convierte en una herramienta muy versátil para proyectos de electrónica e IoT.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Módulo Multiplexor o Demultiplexor
• IC: CD74HC4067.
• Familia lógica: CMOS.
• Señal: Analógico o Digital.
• Compatible con voltajes TTL.
• Número de Canales: 16.
• Voltaje de operación: 2 V a 6 VDC.
• Corriente de salida: 20 mA.
• Resistencia en ON: 70 Ohms.

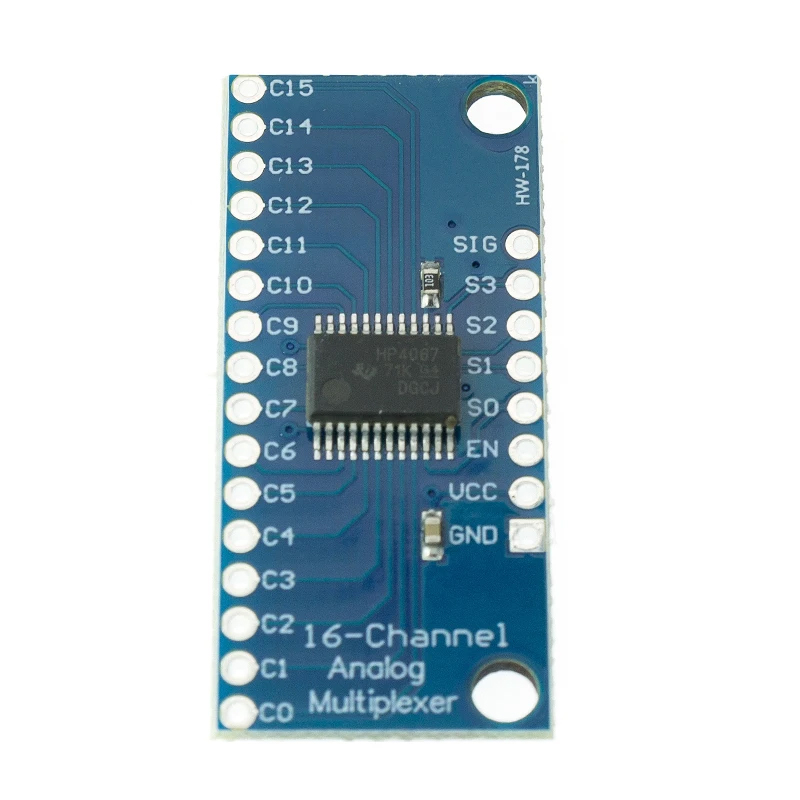

• Entrada analógica: C0-C15.
• Control de canales: S0 – S3.
• Solo permite una conexión a la vez.
• Bajo consumo.
• Menor ruido.
• Temperatura de funcionamiento: -55 °C a 125 °C.

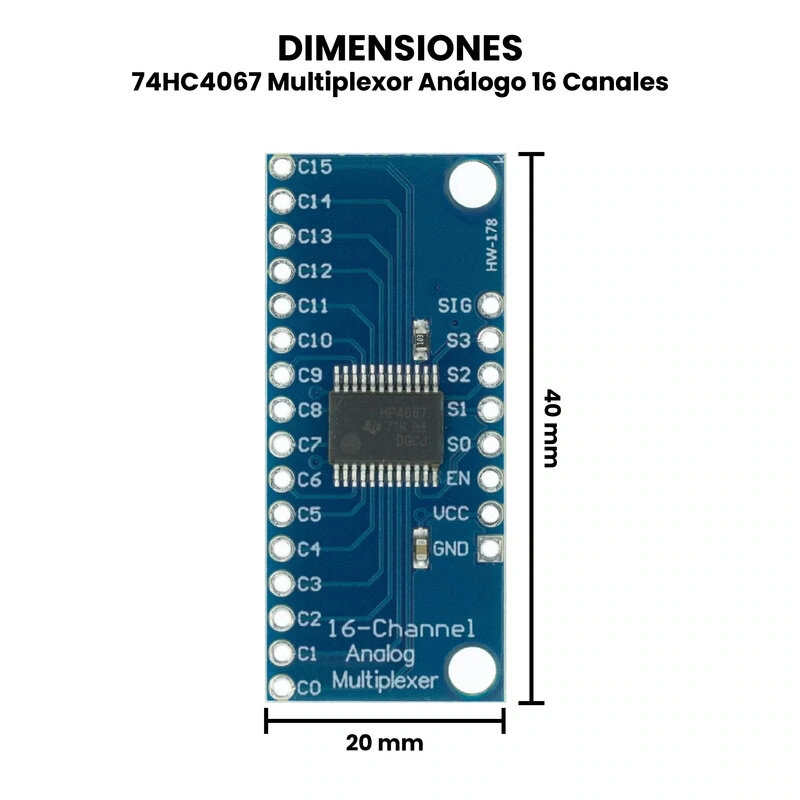

• Dimensiones: 40 mm x 20 mm x 3 mm.
• Peso: 8 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

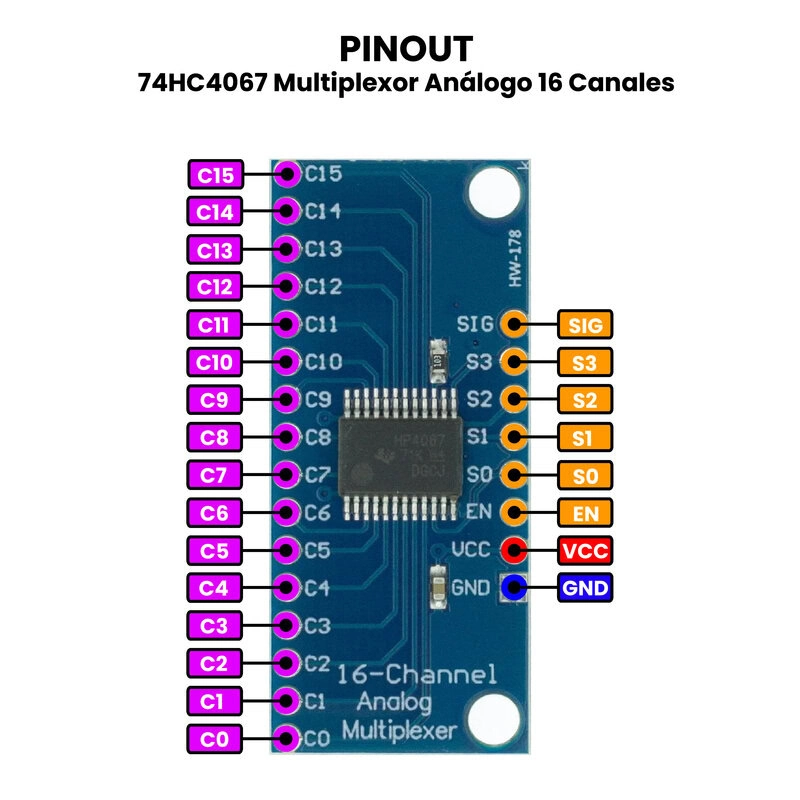

• Pinout
• Dimensiones
• Esquemático
• Librería Arduino

INFORMACIÓN ADICIONAL

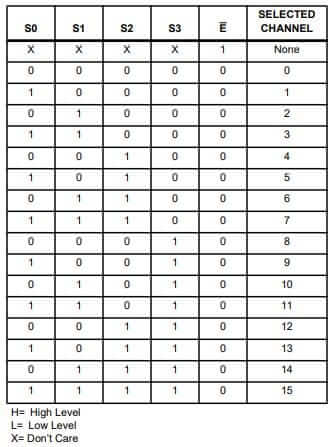

Tabla de Verdad para comunicación de los canales.

Comunicación de las 16 entradas de forma binaria, cuando E está en modo HIGH (1) y LOW (0):
