PCF8574 Expansor E/S I2C Modulo o IC

Name: PCF8574 Expansor E/S I2C Modulo o IC
SKU: 66259
Availability: InStock

Rango de precios: desde $ 20.00 hasta $ 32.00

Modelo:

Limpiar

CANTIDAD	PRECIO

SKU: N/D Categorías: INTERFACES & PROGRAMADORES, MÓDULOS Etiquetas: 2.5V, 5v, DIP16, E/S, entradas, Expansor, I/O, i2c, IC, PCF8574, PDIP-16, salidas

Descripción
Información adicional

INFORMACIÓN

El PCF8574 es un expansor de entradas y salidas (E/S) de 8 bits con interfaz de comunicación I2C, disponible en módulo o circuito integrado (IC) PDIP-16, ambos son ideales para proyecto y prototipos donde requieras aumentar la cantidad de pines en un microcontrolador o tarjeta de desarrollo. El módulo o circuito integrado te ayudarán a agregar hasta 8 pines de E/S adicionales que pueden configurarse individualmente.

El PCF8574 expansor de E/S es útil en aplicaciones donde se requiere controlar múltiples dispositivos con un número limitado de pines, como en sistemas embebidos, automatización doméstica, control de sensores, y paneles de control. Su capacidad para simplificar el diseño de circuitos y reducir la complejidad del cableado lo convierte en una opción popular para proyectos que involucran microcontroladores como Arduino y Raspberry Pi.

ESPECIFICACIONES Y CARACTERÍSTICAS

PCF8574 IC Expansor de E/S I2C PDIP-16	PCF8574 Módulo de Expansor E/S I2C
IC: PCF8574. Encapsulado: PDIP-16. Montaje: THT. Voltaje de alimentación: Mínimo: 2.5 V. Máximo: 6 V. Número de E/S: 8 (Configurables). Frecuencia de reloj máxima: 100 kHz. Dimensiones: 20 mm x 6 mm x 5 mm. Peso de la unidad: 1 g.	Tipo: Módulo expansor de E/S. Voltaje de Operación: 5 VDC. IC: PCF8574A. Número de E/S: 8 (Configurables). Interfaz de comunicación: I2C. Dirección I2C: 0x30-0x37 (Configurable por jumpers). Hasta 8 dispositivos en el mismo bus. Salidas: Tipo Latch. Dimensiones: 20 mm x 50 mm x 20 mm. Peso: 5.6 g.

DOCUMENTACIÓN Y RECURSOS

Datasheet
- PCF8574 IC

Pinout

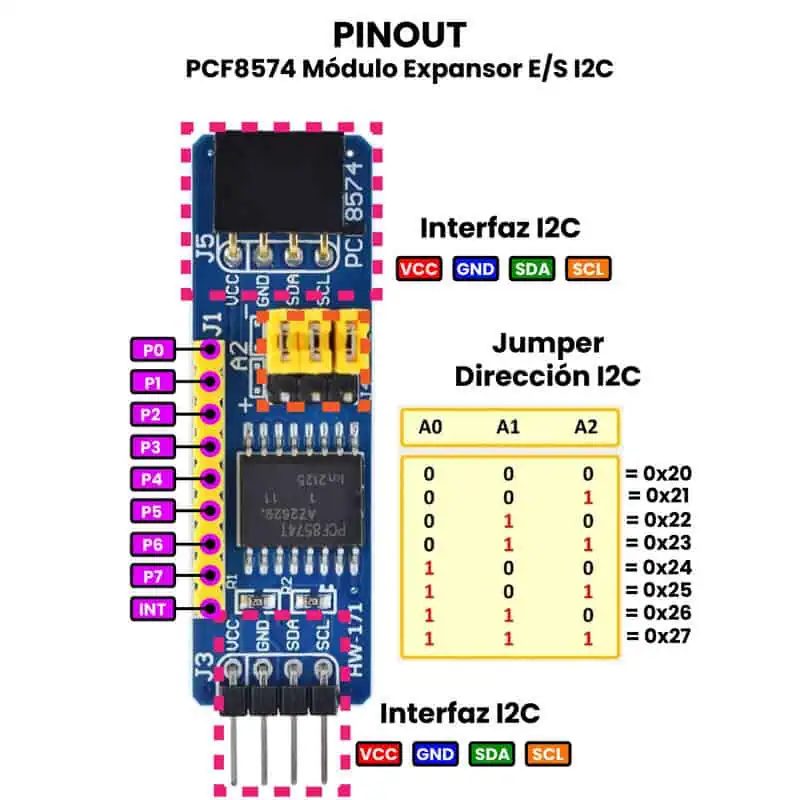

- Módulo PCF8574

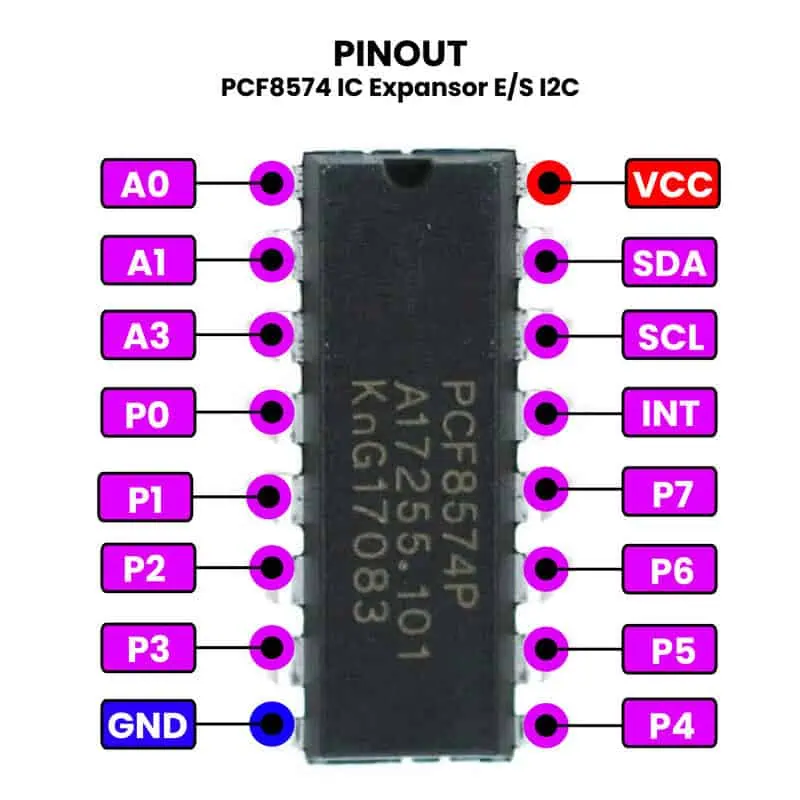

- IC PCF8574

Dimensiones

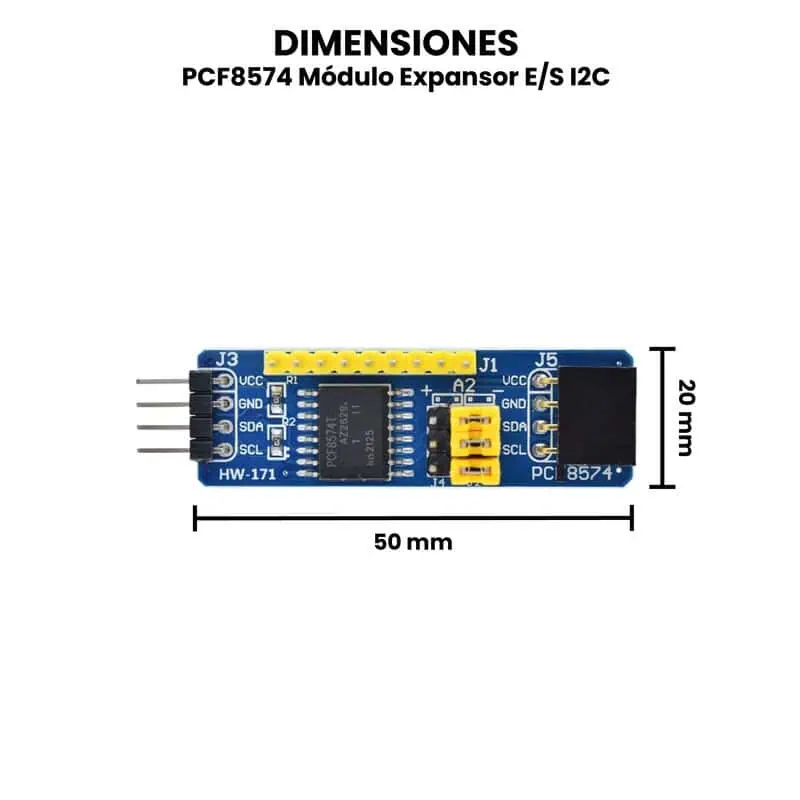

- Módulo PCF8574

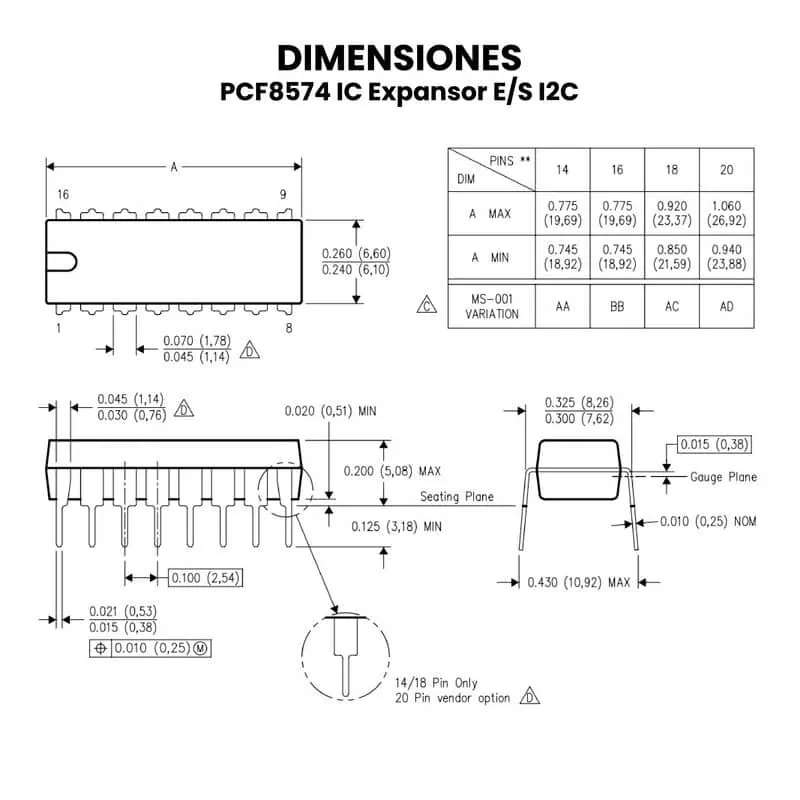

- IC PCF8574

INFORMACIÓN ADICIONAL

Características del circuito PCF8574:

Sus conexiones, al ser drenador abierto, pueden ser usadas tanto como entradas como para salidas.
La corriente máxima es de 25 mA cuando actúa como salida (sumidero, cuando la corriente fluye dirección PCF8574) y de 300 µA (fuente, la corriente fluye desde el PCF8574).
La tensión de alimentación es de 2.5 y 6v. El consumo en stand-by es muy bajo, tan solo 10 µA.
Todas las salidas disponen de latches, para mantener el estado sin necesidad de acciones externas. Solo se debe actuar cuando se quiere cambiar el estado.
Se pueden obtener 8 direcciones posibles, es decir, hasta 8 dispositivos con los que comunicarse o usando 8 módulos ampliarlo hasta 64 dispositivos. Las direcciones (pines A0,A1,A2) serán:
- 000: dirección 0x20.
- 001: dirección 0x21.
- 010: dirección 0x22.
- 011: dirección 0x23.
- 100: dirección 0x24.
- 101: dirección 0x25.
- 110: dirección 0x26.
- 111: dirección 0x27.
Admite interrupción (INT) por una línea especial para detectar datos sin monitorizar constantemente.
