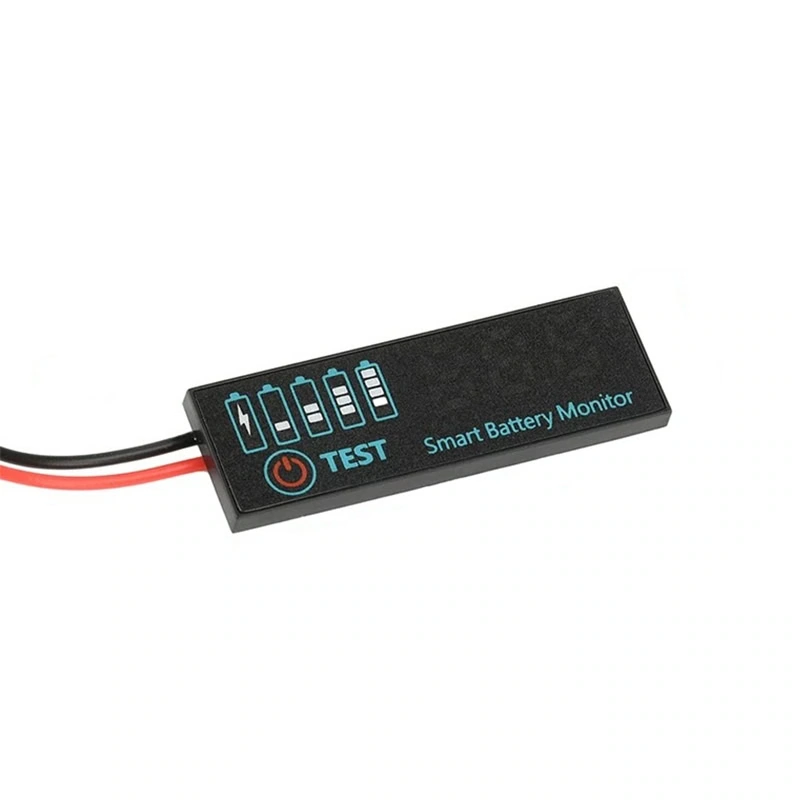

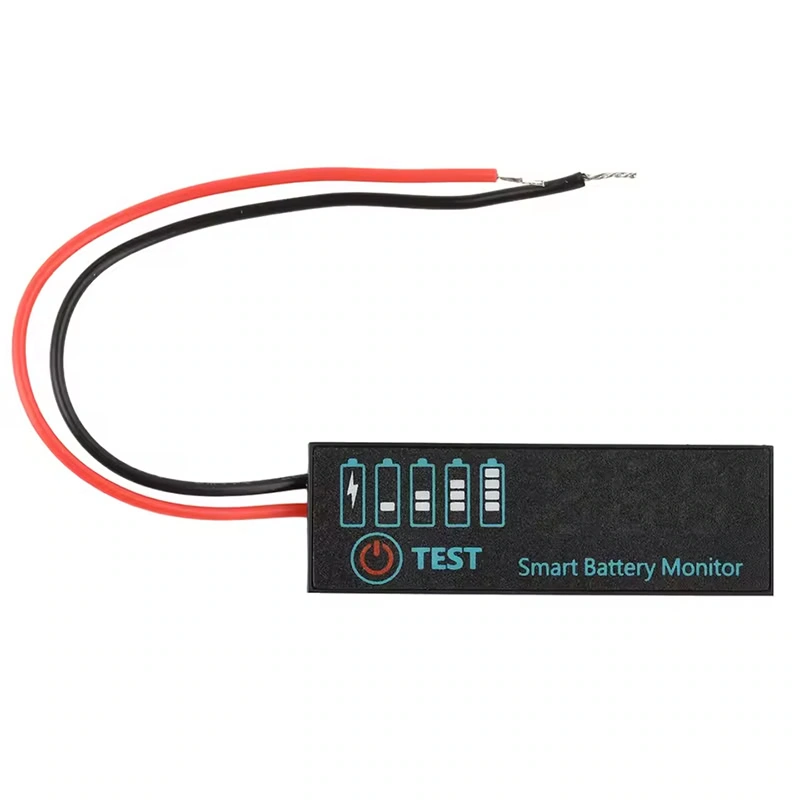

4615N Indicador de Voltaje para Baterias de Acido/Litio DC7-55V

INFORMACIÓN

El 4615N es un indicador digital inteligente diseñado para mostrar el voltaje y el estado de carga de baterías de litio (Li-ion), LiFePO₄ y plomo-ácido. Su pantalla LED permite visualizar el valor del voltaje junto con un gráfico de barras que indica el nivel de la batería.

Este modelo destaca por sus funciones inteligentes, como selección del tipo de batería, configuración del número de celdas, ajuste de umbrales de bajo y alto voltaje, definición del tiempo de retroiluminación y un sistema de memoria interna que conserva las configuraciones incluso tras un corte de energía. Gracias a su tamaño ultra-compacto y su interfaz sencilla mediante un solo botón, es un indicador altamente versátil y fácil de integrar en todo tipo de proyectos electrónicos y energéticos.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Indicador de Voltaje
• Modelo: JX-4615N-A3
• Color:
  • Carcasa: Negro
  • Pantalla: Azul
• Rango de medición de voltaje: 7 V a 55 V DC
• Corriente de trabajo: < 20 mA
• Tipo de pantalla: LED
• Configuración por defecto: Ternary Lithium L03 (3S)
• Baterías compatibles:
  • Litio L03–L12 (3S–12S)
  • LiFePO₄ F05–F14 (5S–14S)
  • Plomo-ácido 12V / 24V / 36V / 48V
• Funciones configurables:
  • Tipo de batería
  • Número de celdas
  • Voltaje alto/bajo de alarma
  • Tiempo de retroiluminación
• Funciones incluidas:
  • Alarma de bajo y alto voltaje
  • Memoria de fallas de energía
  • Indicador gráfico de barras
• Dimensiones: 46mm x 15mm x 3mm
• Peso: 4.15g

---

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Dimensiones

---

INFORMACIÓN ADICIONAL

Guía de Configuración del Indicador JX-4615N-A3

El indicador se configura solo con el botón TEST. Para entrar a cualquier menú:
👉 Mantén presionado el botón por 2 segundos desde la pantalla principal.

1️⃣ Entrar al menú de configuración

1. Enciende el indicador (mostrará el voltaje).
2. Mantén presionado el botón TEST por 2 segundos.
3. Entras al menú donde podrás seleccionar el tipo de batería.
   • La pantalla mostrará algo como: L03, F05, P12, etc.

2️⃣ Configurar tipo de batería

El primer menú permite elegir entre:

A. Batería de litio ternaria (Li-ion)

Aparecen valores como:

• L03 → L12 (para 3S a 12S)

Cómo configurarlo:

1. En el menú, pulsa el botón para recorrer las opciones L03–L12.
2. Cuando encuentres la que corresponde a tu batería (por ejemplo L04 para 4S),
   mantén presionado el botón 2 segundos para confirmar y avanzar.

B. Batería de litio hierro fosfato (LiFePO₄)

Aparecen valores:

• F05 → F14

Cómo configurarlo:

1. Pulsa el botón para navegar entre F05–F14.
2. Mantén presionado 2 segundos para confirmar.

C. Batería de plomo-ácido

Aparecen valores:

• P12, P24, P36, P48

Cómo configurarlo:

1. Presiona para seleccionar el voltaje de tu sistema:
   • 12V (P12)
   • 24V (P24)
   • 36V (P36)
   • 48V (P48)
2. Mantén presionado 2 segundos para guardar.

3️⃣ Configurar límites de ALTO y BAJO voltaje (Alarmas)

Después de confirmar el tipo de batería, entrarás a las alarmas:

Pantalla de baja tensión (LOW)

Aparece como: 88.8V (valor editable)

Pasos:

1. Usa pulsaciones cortas para ajustar el voltaje mínimo.
2. Mantén presionado 2 segundos para guardar.

Pantalla de alta tensión (HIGH)

Aparece nuevamente un valor del tipo 88.8V.

Pasos:

1. Pulsa para ajustar el voltaje máximo permitido.

2. Presiona 2 segundos para guardar.

4️⃣ Configurar el tiempo de retroiluminación (Backlight Time)

El menú mostrará: b-0, b-1, b-2… o tiempos en segundos.

Pasos:

1. En cuanto aparece el menú de backlight, usa el botón para elegir:
   • b-0 → pantalla siempre esta encendida para apagarla es manualmente pulsando el botón.
   • b-1 / b-2 / b-3 … → diferentes tiempos de apagado que va cambiando en 10 segundos.
2. Mantén presionado 2 segundos para confirmar.

5️⃣ Guardar y regresar a la pantalla principal

Después de configurar el último parámetro:

• El indicador regresa solo a la pantalla principal, o
• Presiona el botón brevemente para volver de inmediato.

La pantalla principal mostrará el voltaje y el gráfico de barras.

6️⃣ Uso del botón en modo normal

En la pantalla normal:

Pulsación corta:

• Activa iluminación
• Actualiza pantalla
• Muestra nivel de batería

Pulsación larga (2 segundos):

• Entrar al menú de configuración

Aplicaciones

• Monitoreo de baterías de 12 V y 24 V.
• Control de estado de baterías de 36 V y 48 V en bicicletas eléctricas o scooters eléctricos.
• Sistemas de respaldo con baterías (UPS) para informática o telecomunicaciones, para conocer el voltaje de la batería.
• Bancos de baterías o estaciones de acumulación (energía renovable) donde es importante saber el estado de carga.
• Vehículos o plataformas DIY con baterías de litio (Li-ion, LiFePO₄) o plomo-ácido, para intervenir a tiempo en mantenimiento.
• Equipos portátiles con baterías de alto voltaje (por ejemplo, carritos de golf, carritos de logística) donde se requiere medir visualmente el voltaje restante.
• Sistemas de carga/batería inteligentes donde se integra el indicador como parte del panel de control o interfaz del usuario.

Recomendaciones de uso

• Verifica que el voltaje de tu batería esté dentro del rango permitido de 7 a 55 V antes de conectarlo.

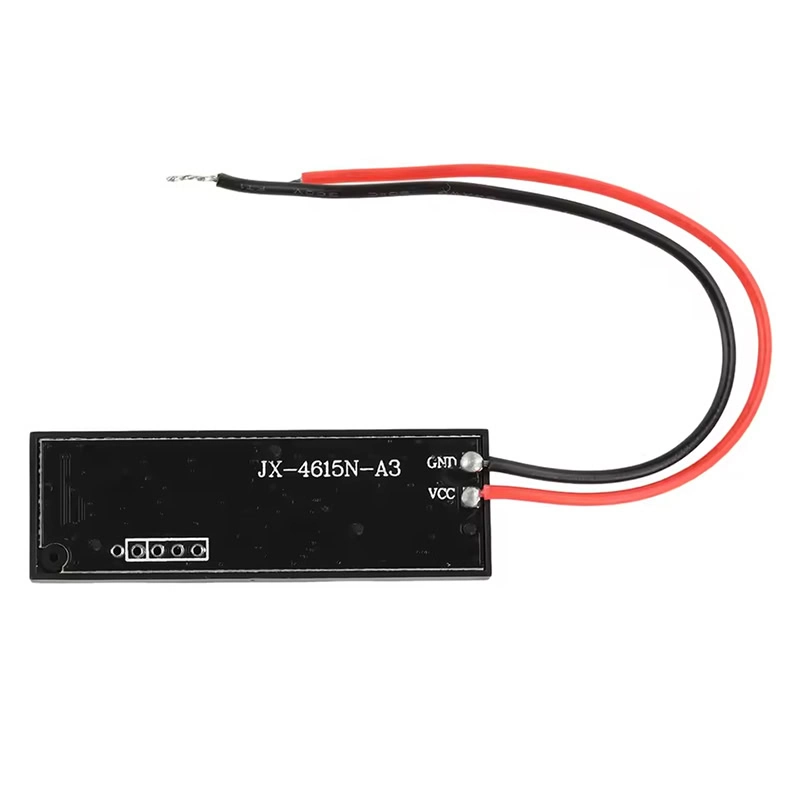

• Conecta correctamente el cable rojo al positivo (+) y el cable negro al negativo (–) para evitar daños al módulo.
• Instálalo en un lugar donde la pantalla LED sea visible y quede protegida contra humedad o vibraciones excesivas.
• No uses el indicador como cargador; su función es únicamente mostrar el voltaje y nivel aproximado de la batería.
• Evita invertir la polaridad, ya que puede dañar de forma permanente el dispositivo.
• Si lo usas en exteriores, protégelo dentro de una carcasa o panel para evitar exposición directa al agua.
• No lo conectes a baterías muy descargadas (<7 V), ya que podría no encender o mostrar lecturas incorrectas.
• Para sistemas de litio multiserie, confirma que las lecturas coincidan con el voltaje real usando un multímetro.
• Desconéctalo si notas calentamiento, olor extraño o lectura inestable para evitar daños a tu sistema.
• Revisa periódicamente el estado del cableado para asegurar una buena conexión y evitar falsos contactos.

---
