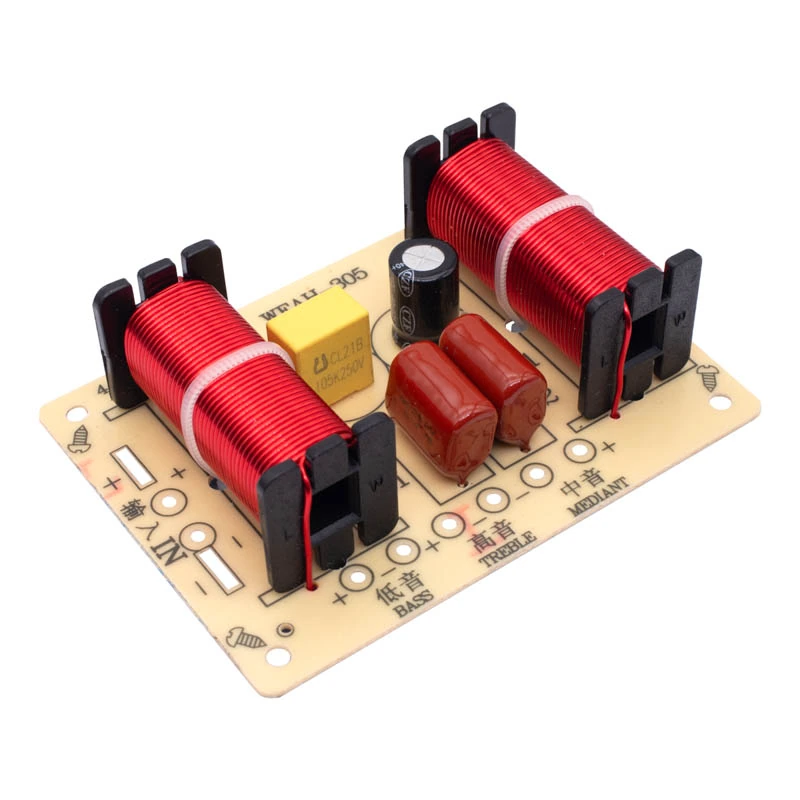

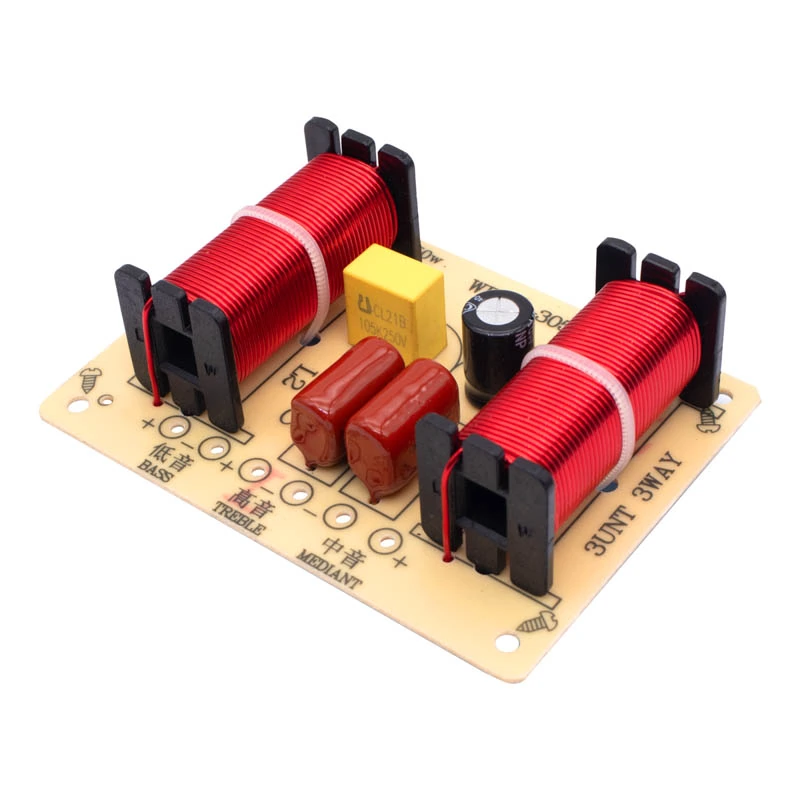

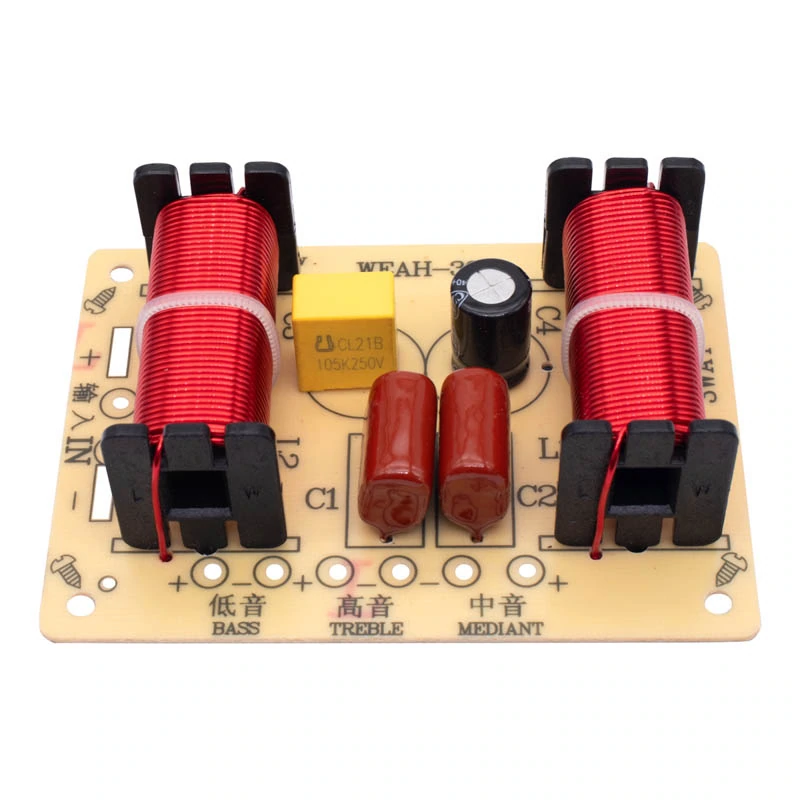

305B Crossover 150W de Alta, Media y Baja Frecuencia

INFORMACIÓN

El 305B Crossover 150W de Alta, Media y Baja Frecuencia es un divisor de señal de audio pasivo diseñado para separar una señal de sonido completa en tres rangos de frecuencias: bajas (woofer), medias (midrange) y altas (tweeter). Funciona mediante un conjunto de filtros pasivos — compuestos principalmente por bobinas (inductores) y condensadores — que dirigen cada rango de frecuencia al altavoz correspondiente, evitando que los altavoces reciban frecuencias para las que no están diseñados. Este modelo soporta hasta 150 W de potencia y es compatible con impedancias de 4 Ω a 8 Ω.

Los usos y aplicaciones del 305B Crossover 150W de Alta, Media y Baja Frecuencia se enfocan en optimizar sistemas de audio que requieran una separación precisa de frecuencias para mejorar la calidad del sonido. Es ampliamente utilizado en altavoces Hi-Fi domésticos, cajas acústicas profesionales, proyectos DIY de audio, así como en la reparación o actualización de sistemas de sonido. Su capacidad para dirigir las bajas, medias y altas frecuencias al altavoz adecuado lo convierte en una solución ideal para configuraciones estéreo o multicanal, asegurando un sonido más limpio, equilibrado y con mayor fidelidad.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: WEAH – 305B.
• Tipo: Crossover pasivo de 3 vías (alta, media y baja frecuencia).
• Potencia nominal: 150 W.
• Impedancia compatible: 4 Ω – 8 Ω.
• Frecuencias de corte aproximadas:
  • Bajas → Medias: 900 Hz.
  • Medias → Altas: 4,000 Hz.
• Filtro: Pasivo, sin necesidad de alimentación externa.
• Entradas / salidas:
  • 1 entrada de señal de audio.
  • 3 salidas independientes: Woofer (Bajo), Midrange (Medio) y Tweeter (Alto).
• Componentes:
  • Bobinas / inductores de núcleo de aire.
  • Condensadores no polarizados de alta calidad.
  • Resistencias de potencia (en algunos modelos, para ajuste de nivel).

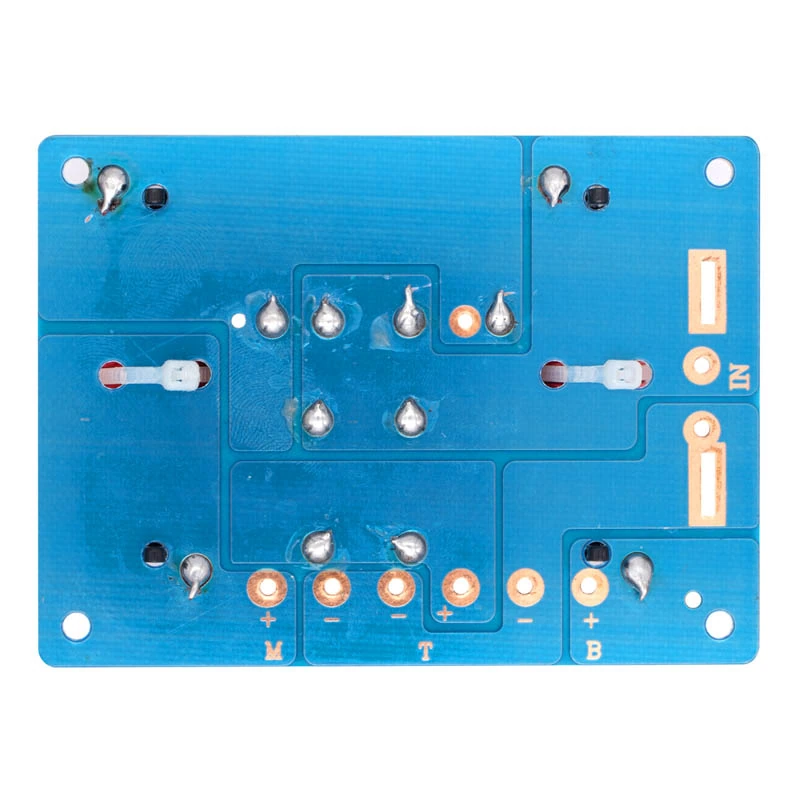

• Material del PCB: Fibra o compuesto fenólico resistente al calor.
• Rango de altavoces compatible: Altavoces pequeños, generalmente de 4 a 11 pulgadas.
• Dimensiones: 86 mm x 63 mm x 24 mm.
• Peso: 51 g.

DOCUMENTACIÓN Y RECURSOS

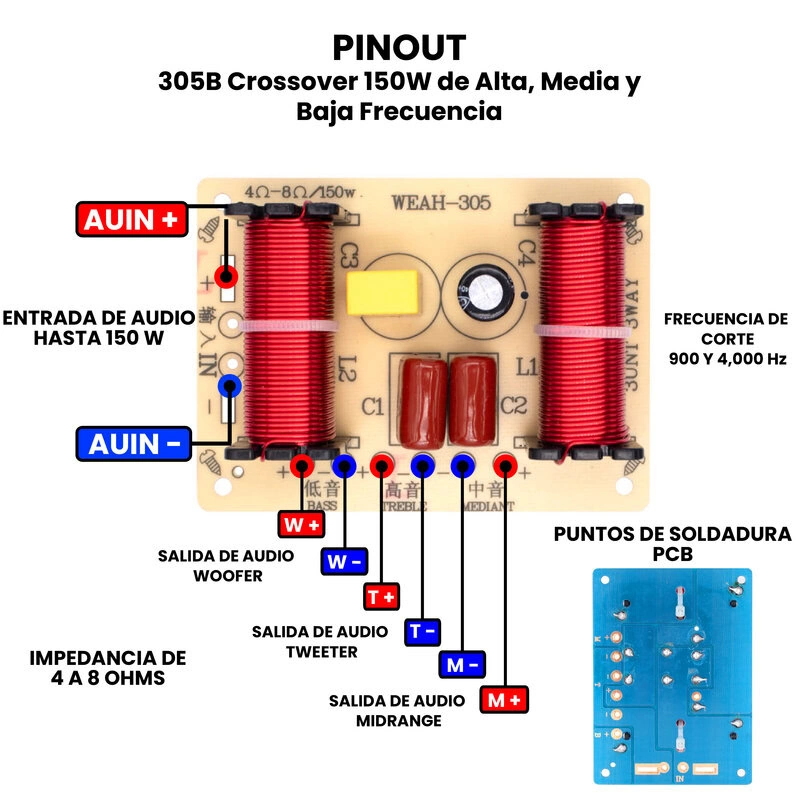

• Pinout

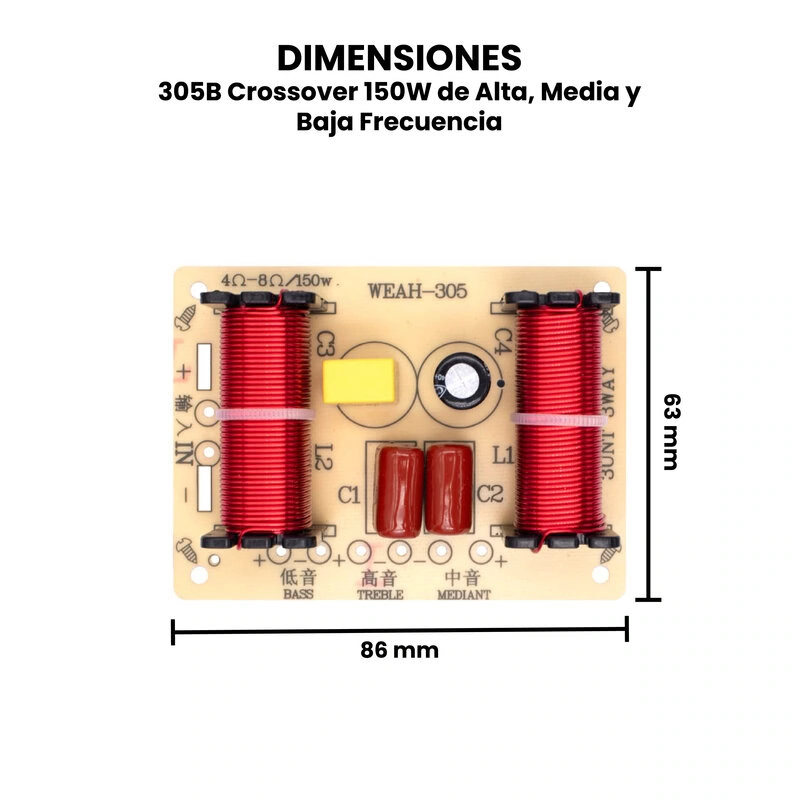

• Dimensiones

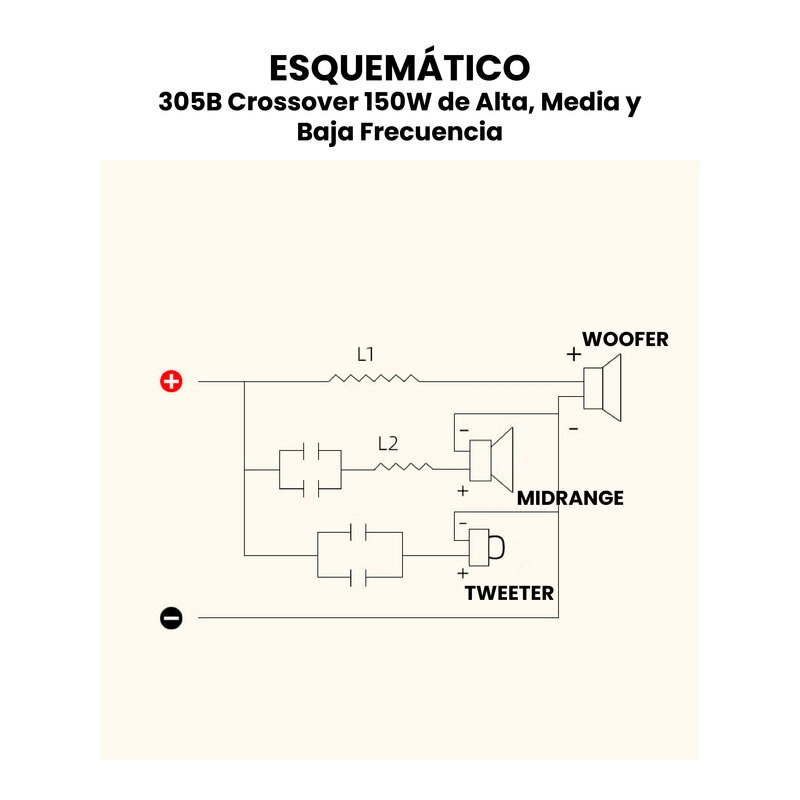

• Esquemático


INFORMACIÓN ADICIONAL

¿Cómo probar el 305B Crossover 150W de Alta, Media y Baja Frecuencia?

Precauciones y Seguridad

• Apaga y desconecta el amplificador antes de cablear o manipular el crossover.
• Si vas a alimentar el módulo con un amplificador, empieza siempre con volumen en mínimo.
• Si usas resistencias dummy, que sean de potencia adecuada (se calientan).
• Descarga los condensadores antes de manipular el circuito si estuvo conectado a señal de alta potencia.

Prueba Funcional con Audio: Configuración: Amplificador → Entrada del 305B → Salidas a woofer, mid, tweeter (o a cargas dummy si no tienes altavoces).

Cableado en Frío: Con el equipo apagado conecta todo correctamente: entrada del crossover a la salida del amplificador; salidas del crossover a cada altavoz (respeta polaridad +/−).

Primer Encendido — Volumen Bajo: Enciende el amplificador con volumen en 0–10%. Reproduce una pista musical o tono continuo suave.

Pruebas por Bandas con Tonos: Usa tonos puros o una app generadora: prueba 100 Hz (bajos), 1 kHz (medios), 8–10 kHz (agudos).

• Qué observar: a 100 Hz deberías oír principalmente el woofer; a 1 kHz el mid; a 8–10 kHz el tweeter. Si una banda no suena, sube el volumen muy poco para confirmar y busca fallas.

Prueba de Conmutación / Balance:Pon un tono en sweep (barrido) de 20 Hz a 20 kHz y escucha. Debe sentirse una transición suave entre drivers alrededor de 900 Hz y 4 kHz (según la configuración típica del 305B).

Verificar Polaridad y Fase:Asegúrate de que el + y − de cada altavoz estén correctamente conectados. Una inversión de fase entre drivers produce pérdida de medios y sonido “delgado”.
