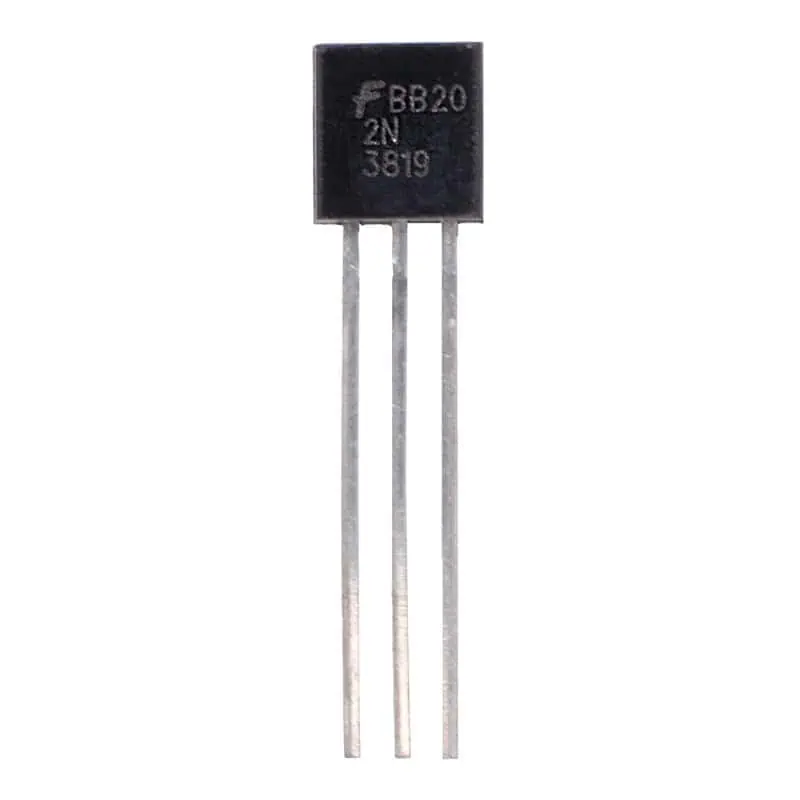

2N3819 Transistor JFET Canal N 35V 100mA

INFORMACIÓN

El 2N3819 es un transistor de efecto de campo de unión (JFET) de canal N diseñado para aplicaciones de propósito general. Es ampliamente reconocido en la industria por su excelente desempeño en amplificación de señales pequeñas y conmutación de alta frecuencia.

Gracias a su bajísima capacitancia de entrada y su alta impedancia, es el componente ideal para etapas de entrada de audio (como preamplificadores de instrumentos), mezcladores de radiofrecuencia y osciladores, donde se requiere minimizar la distorsión y el ruido.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: JFET de canal N
• Matricula: 2N3819
• Encapsulado: TO-92
• Voltaje Puerta-Fuente- Drenaje: 25V – 35V
• Corriente Continua de Puerta: 10mA
• Temperatura de Operación: -65°C a 150°C
• Dimensiones: 4.51 mm  x 18.7 mm x 3.48 mm
• Peso: 0.22 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

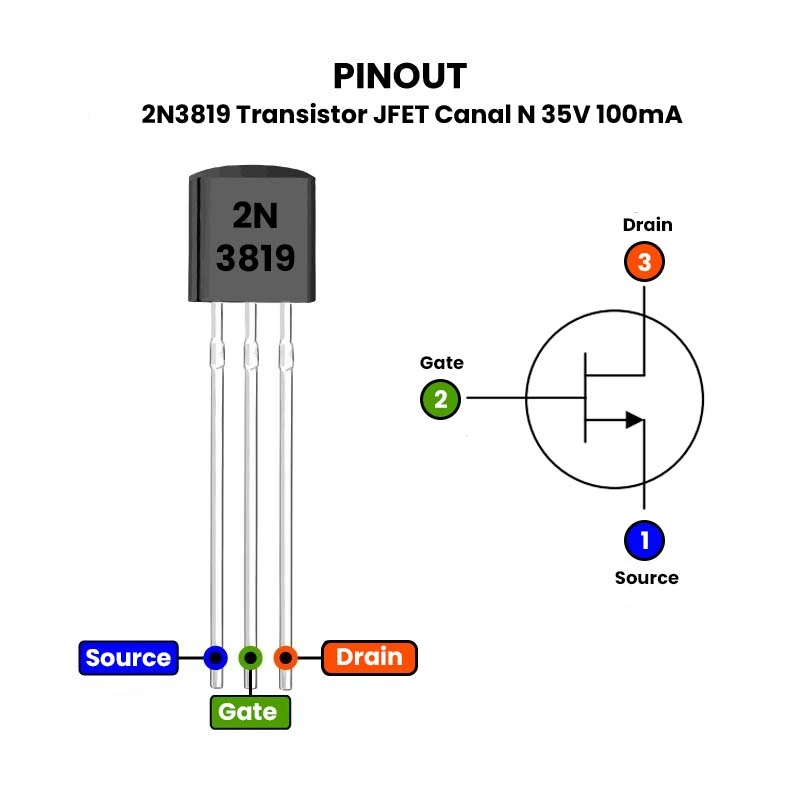

• Pinout

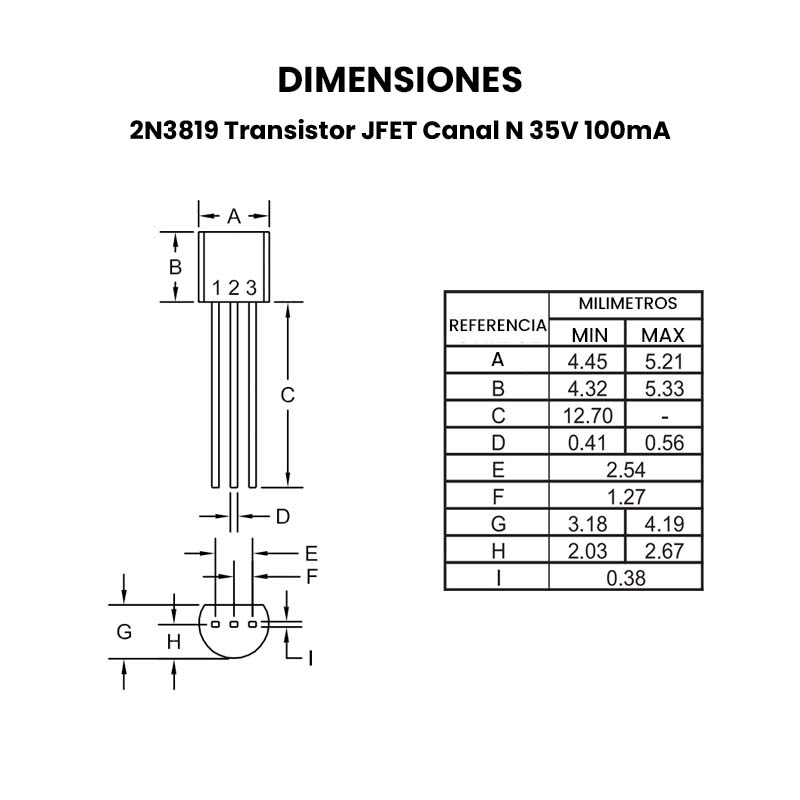

• Dimensiones
• Modelo 3D

INFORMACIÓN ADICIONAL

El 2N3819 funciona como una llave de agua controlada por presión. Al ser un JFET de Canal N, su estado natural es “abierto” (permite el paso de corriente).

• Estado de Conducción: Cuando el voltaje en la puerta VGS es 0V, la corriente fluye libremente entre el Drenaje y la Fuente.
• Control por Voltaje: Para reducir o cortar el flujo, se aplica un voltaje negativo a la puerta. Esto crea una “zona de deplexión” que estrecha el canal interno, aumentando la resistencia.
