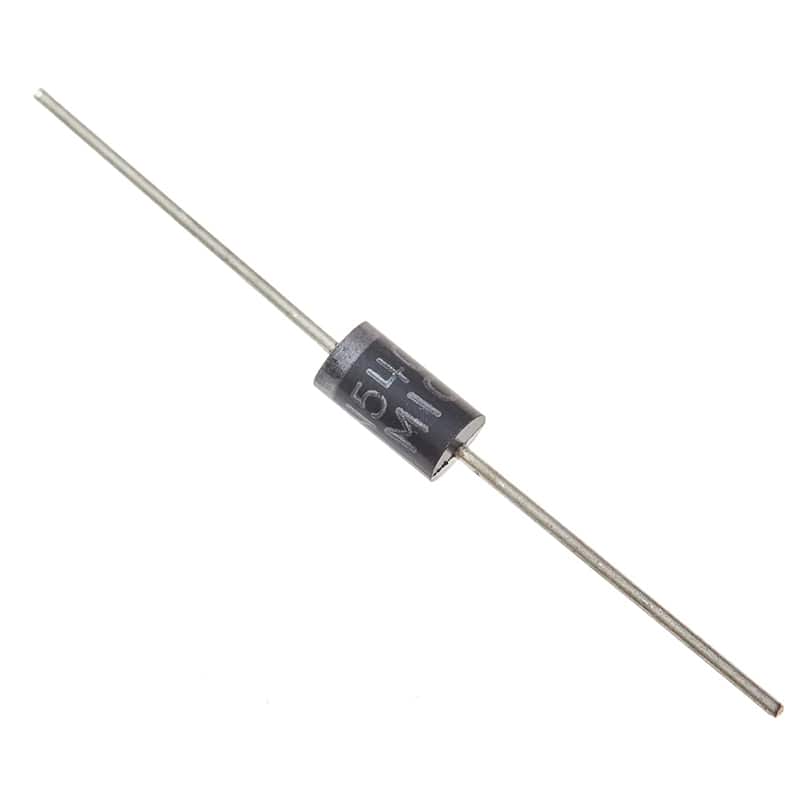

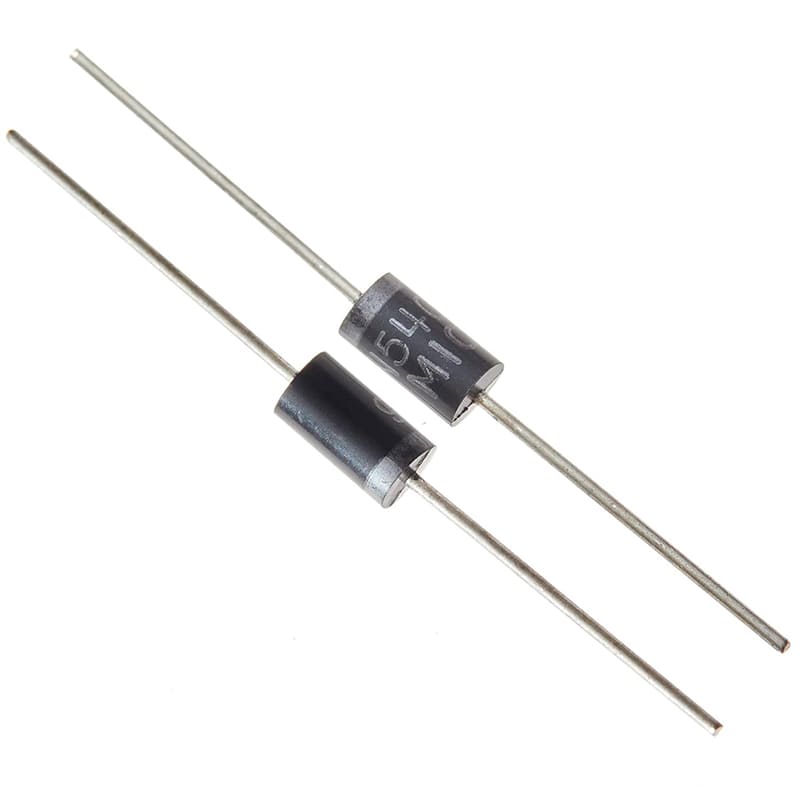

1N5406 Diodo Rectificador 3A 600V

$ 3.00

511 disponibles

CANTIDAD	PRECIO
25 piezas	$ 1.60
100 piezas	$ 1.29
200 piezas	$ 0.94

SKU: AR4188 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, DIODOS Etiquetas: 1N5406, 3A, 600V, alimentación, alta, Alto, corriente, diodo, fuente, inversor, rectificación, rectificador, Reparación, repuesto, tension, voltaje

INFORMACIÓN

El 1N5406 Diodo Rectificador es un componente electrónico diseñado para convertir corriente alterna (AC) en corriente continua (CC), se caracteriza por su alta tensión inversa máxima de 600V y una corriente directa promedio de 3A.

El 1N5406 Diodo Rectificador es ideal para aplicaciones de rectificación de altas corrientes y voltajes, como fuentes de alimentación, inversores, cargadores de baterías y más.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Diodo rectificador
Voltaje
- DC Máximo de bloqueo: 600V
- Máximo RMS: 420V
- Instantáneo Máximo: @ 3A 1.2V
Corriente
- Promedio de rectificación: 3 A
- Pico directa en medio ciclo de onda senoidal (8.3 ms): 200 A
- Inversa Máxima: @ 25°C: 5 μA
Resistencia térmica: 20 °C/W
Capacitancia: 30 pF

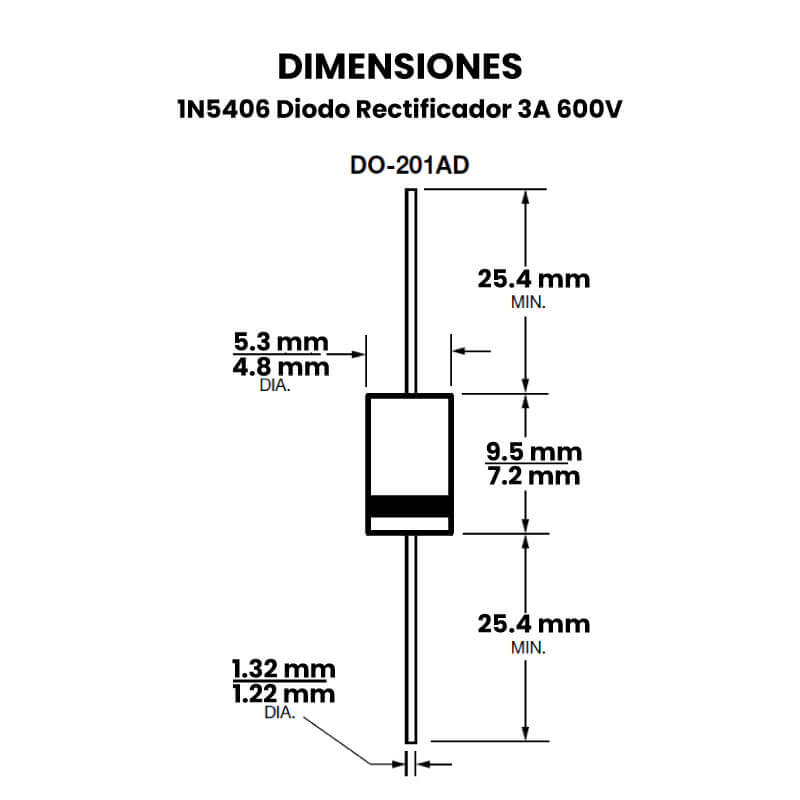

Tipo de encapsulado: DO-201AD
Temperatura de operación: -50° a 150°C
Dimensiones: 5 mm x 8.6 mm
Peso: 0.65g

DOCUMENTACIÓN Y RECURSOS

TUTORIALES

Funcionamiento del diodo rectificador

INFORMACIÓN ADICIONAL

¿Cómo funciona un Diodo Rectificador?

Los diodos rectificadores permiten el flujo de corriente eléctrica en un solo sentido, por lo cual se comporta de dos maneras dependiendo de su polarización:

Polarización directa: permitiendo el paso de la corriente eléctrica.
Polarización inversa: impidiendo el paso de la corriente eléctrica.

¿Cómo saber que funciona el diodo?

Una manera fácil de saber cuándo un diodo está en cortocircuito es con la ayuda de un multímetro siguiendo estos pasos:

Configura tu multímetros en la función de medición de diodos la cual esta representada por el símbolo eléctrico del diodo, si tu multímetro no cuenta con está función puedes utilizar la función puedes utilizar el rango de resistencia, representada con el símbolo de Ohm (Ω).

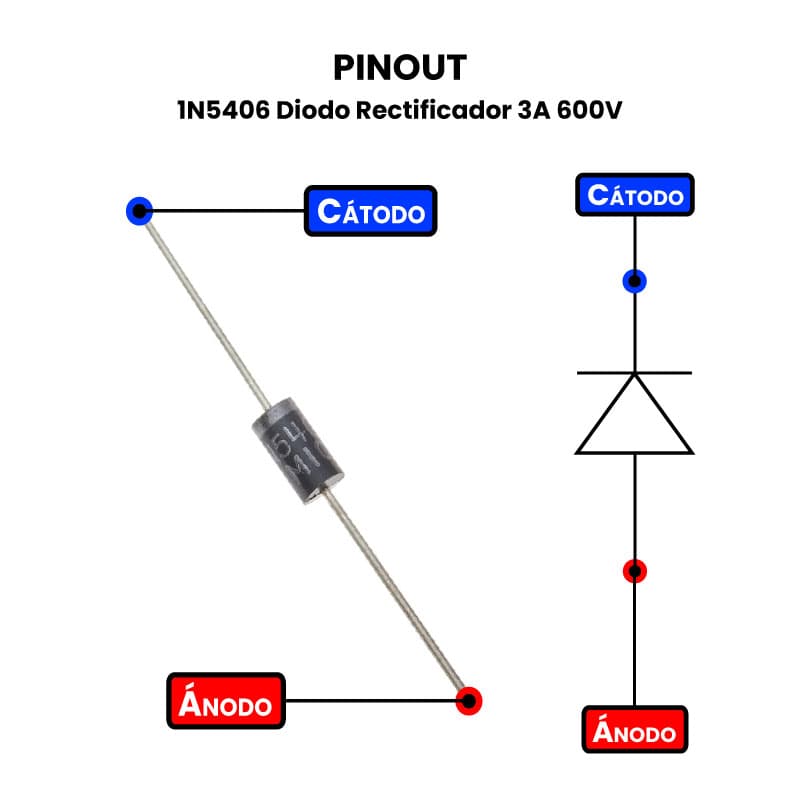

Una vez que hayas configurado tu multímetro debes identificar las terminales del diodo, comúnmente la terminal negativa del diodo (cátodo) esta indicado con una banda o anillo.
Ahora debes conectar las puntas del multímetro, para esta prueba buscamos polarizar directamente el Diodo para obtener una lectura en el multímetro por lo que debes conectar la punta negra en el cátodo y la punta roja en el ánodo del diodo.
Si el diodo esta en buen estado obtendrás una pequeña caída de tensión, generalmente entre 0.5 y 0.7V. Esto indica que el diodo esta conduciendo.
Finalmente invierte la conexión, coloca la punta roja en el cátodo del diodo y la punta negra en el ánodo, deberías obtener una lectura de “OL” o 0 indicando que el diodo no conduce en esta dirección.
