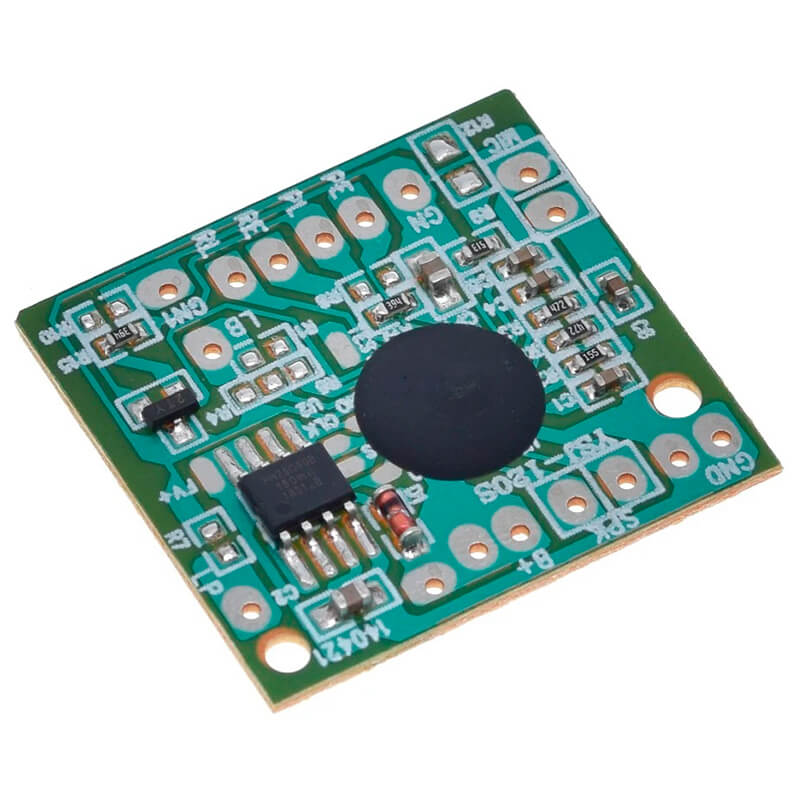

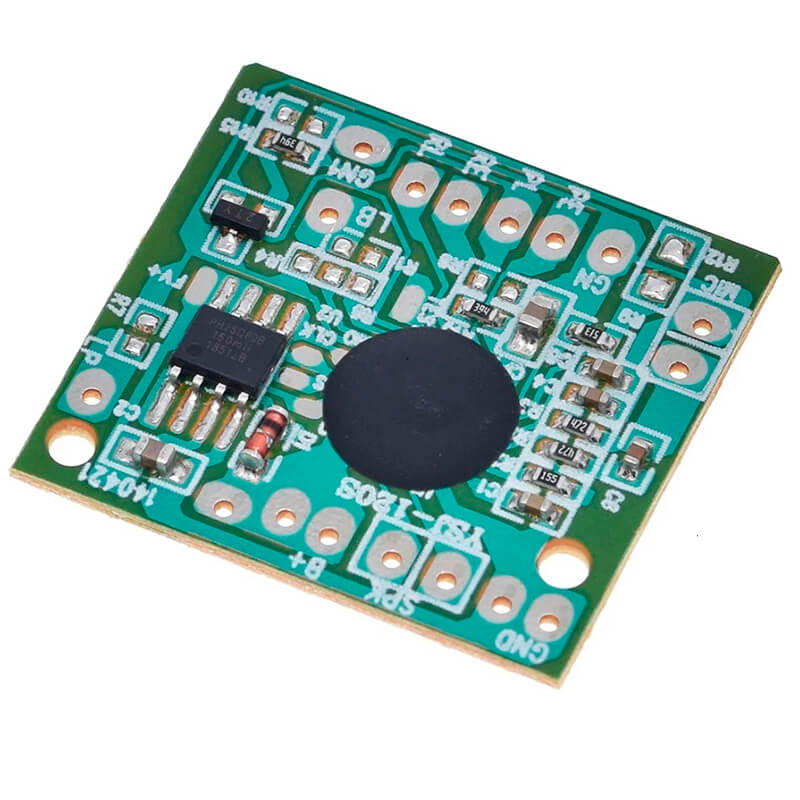

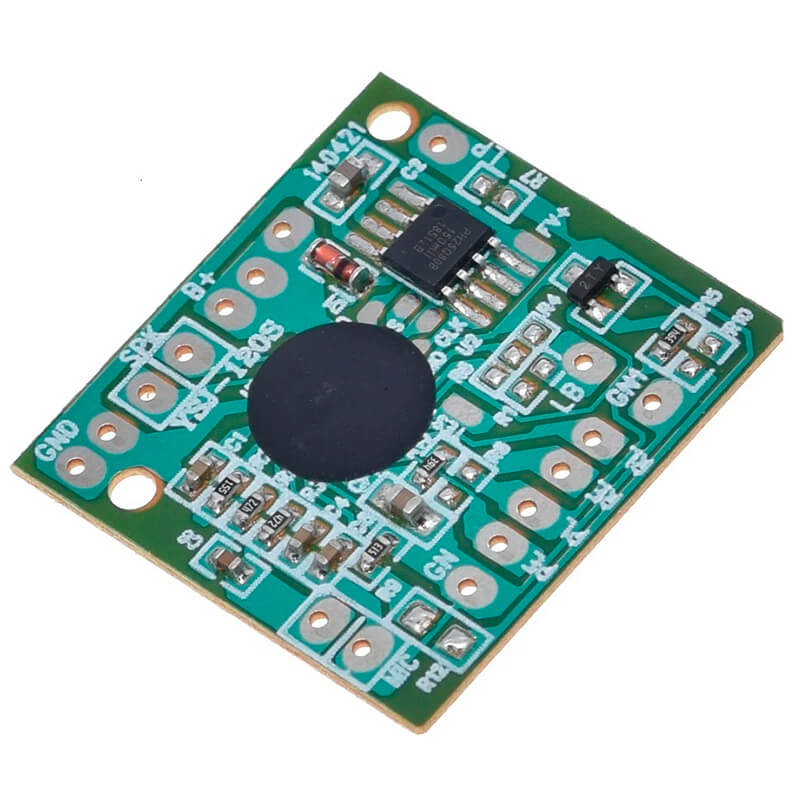

YSJ-120S Grabador de Sonido 120s

INFORMACIÓN

El YSJ-120S Grabador de Sonido es un pequeño módulo de reproducción y grabación de hasta dos minutos de audio. Este dispositivo puede funcionar en conjunto con microcontroladores como Arduino, ESP8266, ESP32, PICs y STM32 ya que se alimenta de 3 a 5V_DC. También puede utilizarse de forma manual agregando botones, micrófono y bocina* a la placa.

El YSJ-120S Grabador de Sonido se usa en proyectos de electrónica que requieren grabación y reproducción de audio, como juguetes, alarmas personalizadas, y dispositivos que reproducen mensajes pregrabados.

*NOTA: Este dispositivo NO incluye ningún periférico.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Grabador de Sonido
• Modelo: YSJ-120S
• Voltaje de Operación:3 a 5V_DC
• Consumo de Energía en Espera: <5μA a 3.6V
• Tiempo máximo de grabación: 120s (2 min)
• Formato de Grabación: ADPCM
• Tasa de Muestreo: 16kHz
• Resolución de Muestreo: 14 bits
• Potencia de Salida: 0.6W en 8Ω
• Impedancia de la Bocina: 8Ω~32Ω

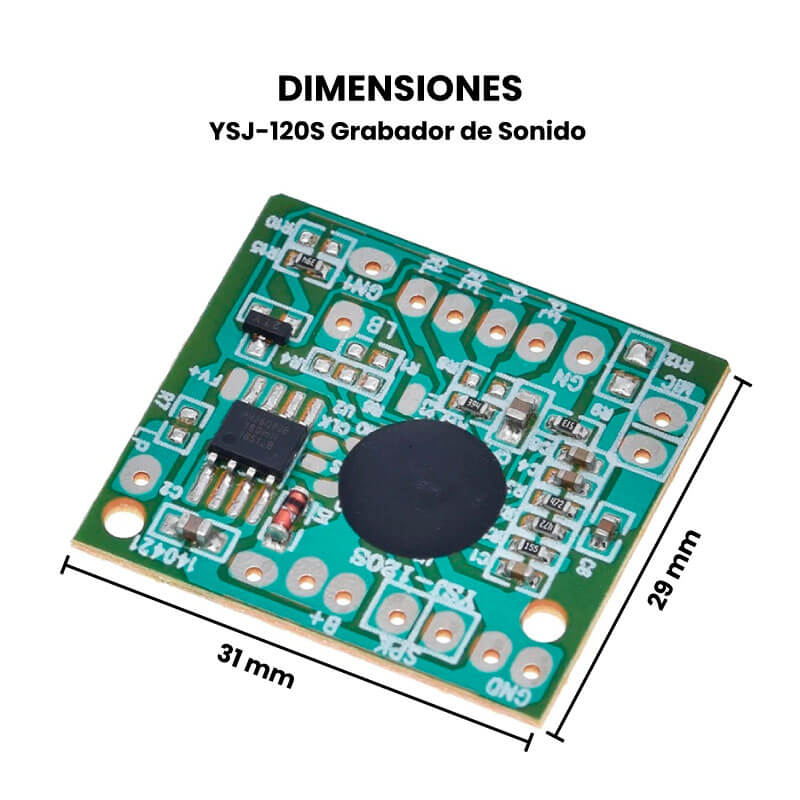

• Dimensiones: 31mm x 29mm
• Peso: 2.2g

DOCUMENTACIÓN Y RECURSOS

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Control mediante pads

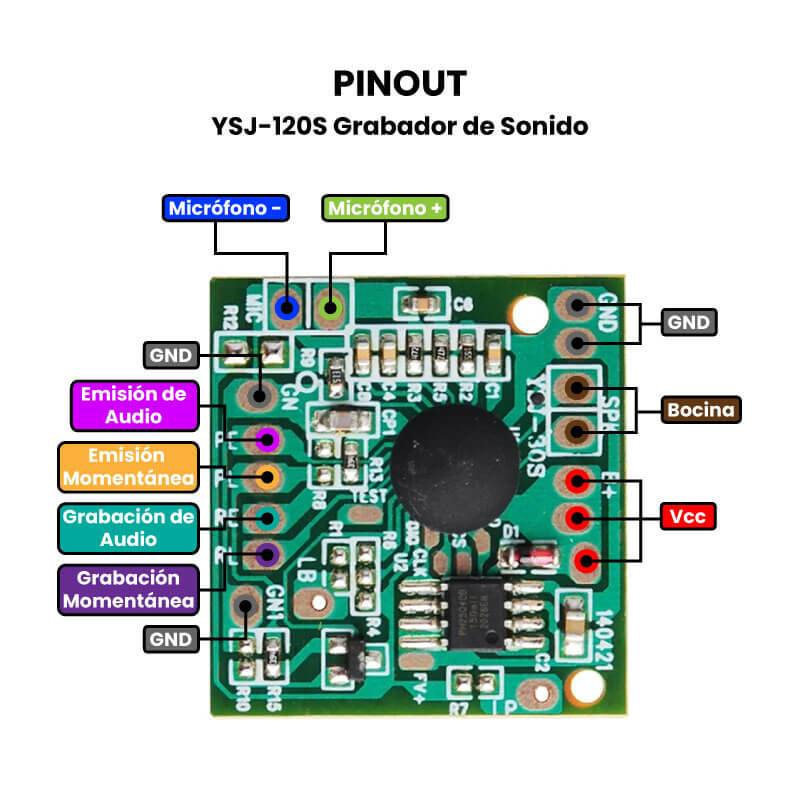

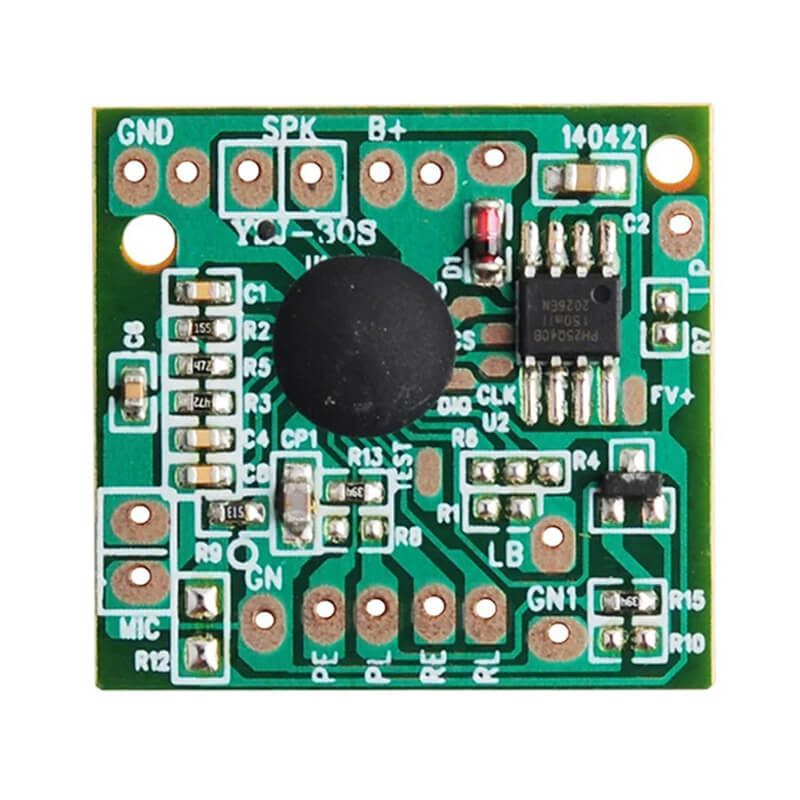

El módulo YSJ-120S incluye cuatro pads etiquetados como PE, PL, RE y RL, que permiten la conexión de pulsadores para controlar las funciones de grabación y reproducción:

• PE (Playback Edge-triggered): Inicia la reproducción cuando se detecta un cambio en el estado del pulsador (de alto a bajo o viceversa).
• PL (Playback Level-triggered): Inicia la reproducción mientras el pulsador esté en un estado bajo.
• RE (Record Edge-triggered): Inicia la grabación cuando se detecta un cambio en el estado del pulsador.
• RL (Record Level-triggered): Inicia la grabación mientras el pulsador esté en un estado bajo.

Conexión del altavoz

El altavoz que se conecta al módulo no está referenciado a tierra, lo cual es importante considerar al integrarlo en sistemas de audio. Esto significa que ambas terminales del altavoz están flotantes y no tienen una conexión directa a la tierra del circuito, lo cual puede influir en la manera en que se realiza la conexión a otros equipos de audio.

Modulación PWM

El YSJ-120S utiliza modulación por ancho de pulso (PWM) para reproducir el audio grabado. La modulación PWM es una técnica que permite controlar la potencia entregada a una carga variando el ciclo de trabajo de una señal pulsante. En este caso, el PWM se usa para reconstruir la señal de audio analógica a partir de los datos digitales almacenados.

¿Qué es ADPCM?

ADPCM (modulación por código de pulsos diferencial adaptativa) es una técnica de compresión de audio que reduce la cantidad de datos necesarios para almacenar el audio, manteniendo una buena calidad de sonido. En lugar de almacenar cada muestra de audio completa, ADPCM almacena la diferencia entre las muestras sucesivas y ajusta la precisión de estas diferencias de manera adaptativa, lo que permite un uso más eficiente del espacio de almacenamiento.

Integración con Arduino

El YSJ-120S Chipcorder Module es compatible con microcontroladores como Arduino. Puedes controlar el módulo mediante los pines digitales del Arduino, conectando los pads PE, PL, RE y RL a los pines correspondientes del Arduino. Esto permite iniciar la grabación o reproducción de audio mediante programas sencillos en Arduino, facilitando la creación de proyectos interactivos y de audio.
