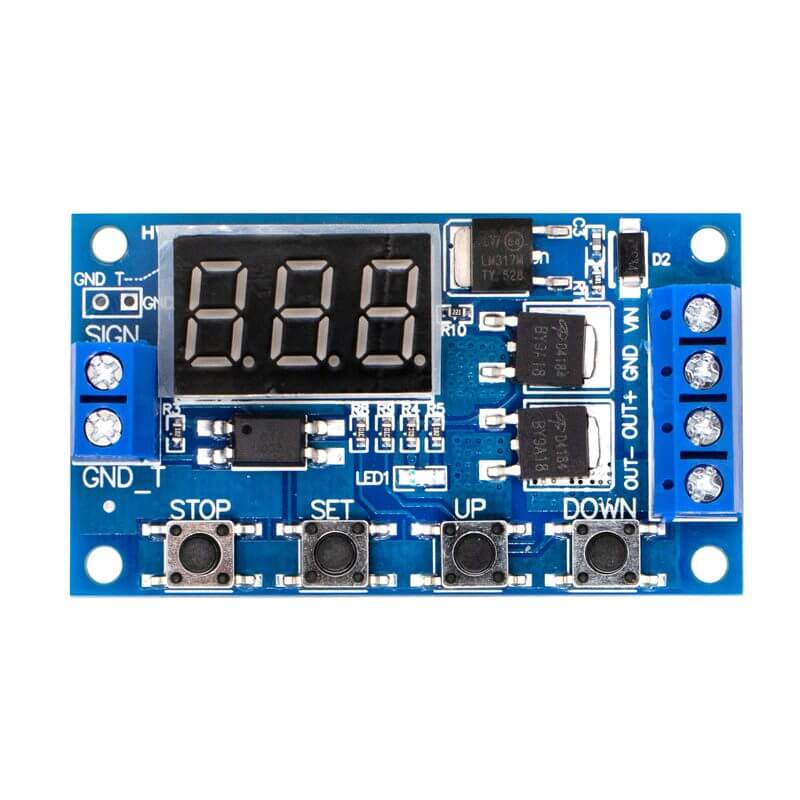

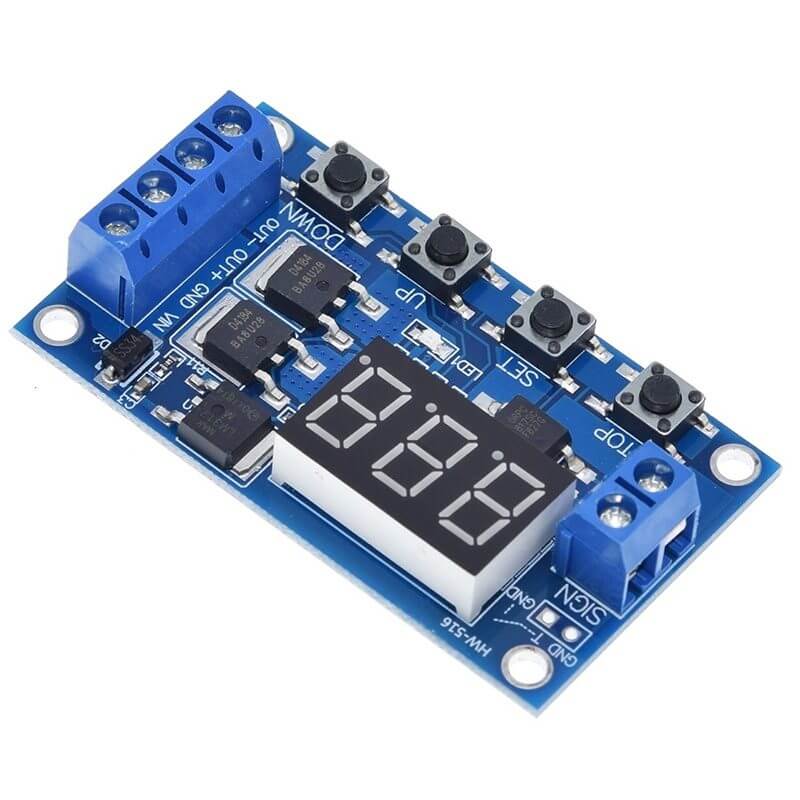

XY-J04 Temporizador Digital MOS Programable 5 a 30V

INFORMACIÓN

El XY-J04 Temporizador Digital MOS Programable 5 a 30V es un módulo electrónico diseñado para controlar el encendido y apagado de cargas de corriente directa mediante temporización ajustable. Tiene un rango de alimentación de 5 a 30V DC y utiliza un MOSFET como elemento de conmutación. A través de su display y botones integrados, el usuario puede programar distintos modos de trabajo, como retardo al encender, retardo al apagar, ciclos repetitivos ON/OFF y temporización por intervalo.

El XY-J04 Temporizador Digital MOS Programable 5 a 30V tiene múltiples usos en proyectos de electrónica y automatización gracias a su capacidad de controlar cargas de corriente directa con tiempos programables. Se utiliza comúnmente para automatizar encendido y apagado de luces LED, controlar ventiladores y extractores, activar bombas de agua por intervalos definidos, temporizar motores pequeños, y proteger baterías evitando descargas prolongadas.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: XY-J04.
• Voltaje:
  • Funcionamiento: 5 a 30 VDC.
  • Trigger (activo-alto): 3 a 24 VDC.
• Corriente:
  • Máxima de conducción: 15 A.
  • Consumo: 50 mA.
  • Reposo: 20 mA.
• Rango de ajuste de tiempo: 0.1 segundos (mín.) a 999 minutos (máx.).
• LED Indicador.
• Display de 3 Dígitos.
• Temperatura de trabajo: -40 °C a 85 °C.
• Dimensiones:
  • Placa: 60 mm x 35 mm x 20 mm.
  • Diámetro de barrenos: 3 mm x M3.
• Peso: 16 g.

---

DOCUMENTACIÓN Y RECURSOS

• Datasheet

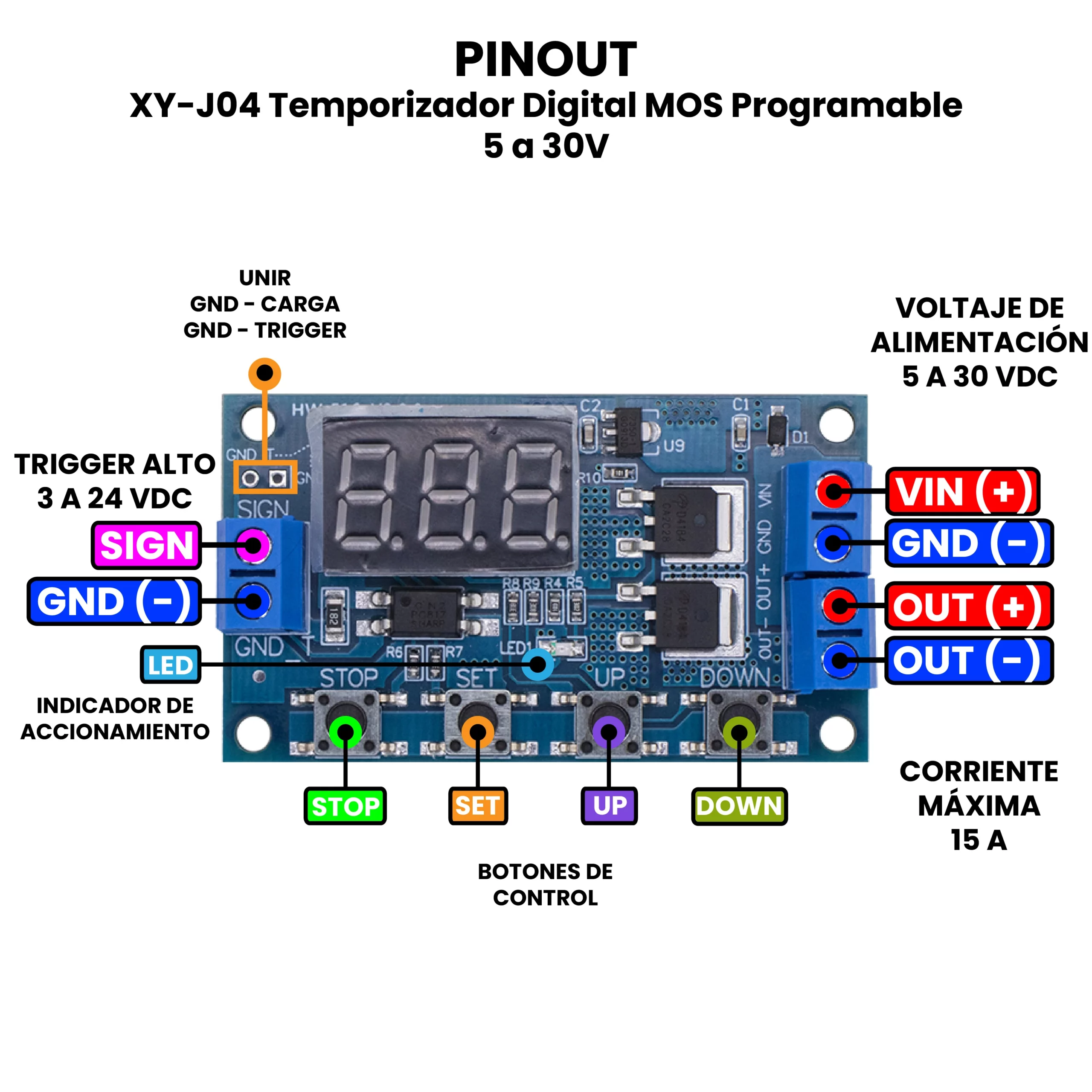

• Pinout

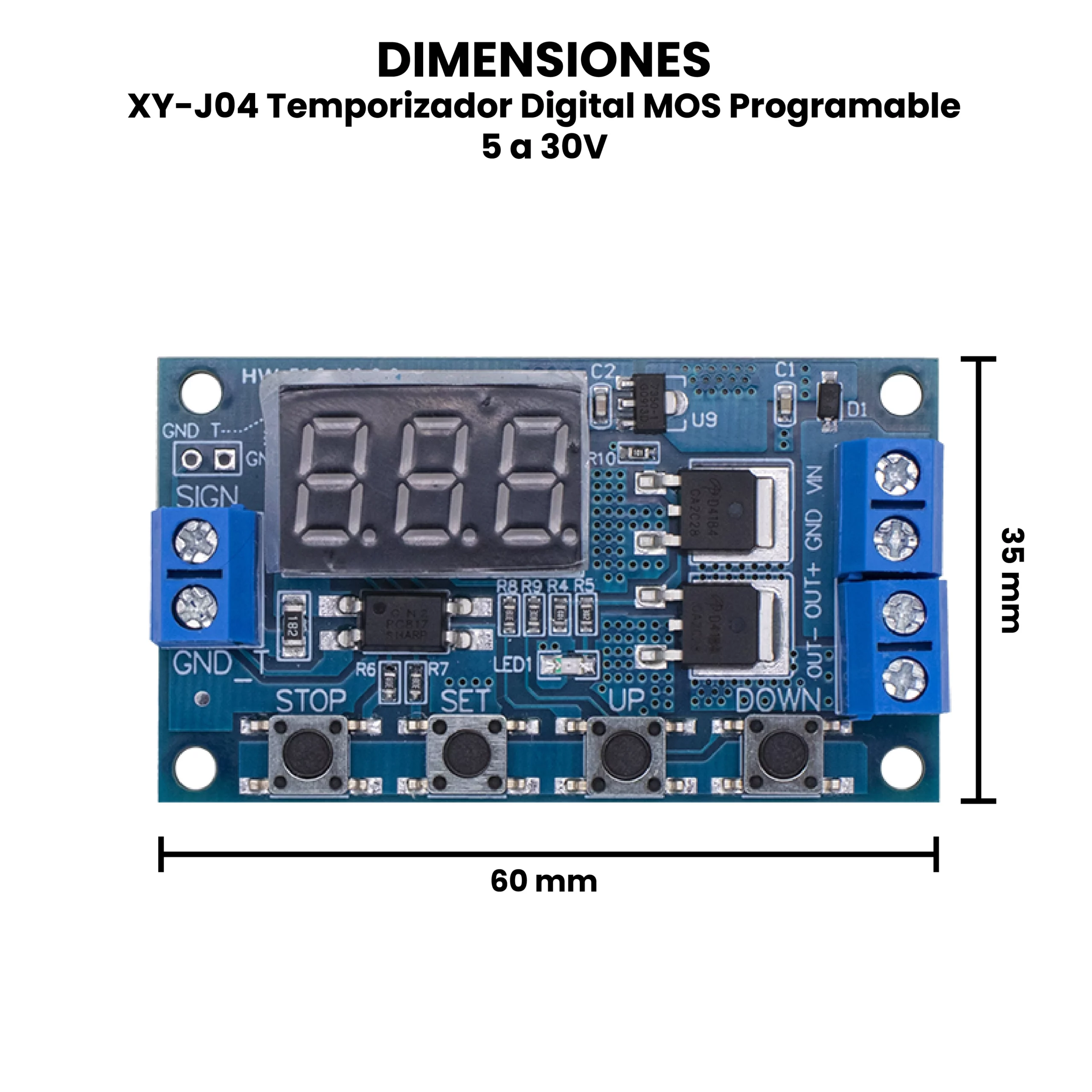

• Dimensiones

---

INFORMACIÓN ADICIONAL

¿Cómo funciona el Temporizador XY-J04 ?

El temporizador XY-J04  digital ofrece aislamiento de señal gracias a su optoacoplamiento, lo que garantiza una activación segura. Además, al ser una salida activa, mantiene el mismo voltaje de salida que el de entrada. Es importante destacar que conserva su configuración incluso cuando se desenergiza, lo que asegura un funcionamiento estable y confiable en todo momento.

Parámetros del XY-J04 Temporizador Digital MOS Programable.

• OP: Tiempo de conducción o encendido
• CL: Tiempo de apagado
• LOP: Número de ciclos (1-999 veces; “—” representa bucle infinito y se encuentra presionando DOWN antes de 0)

Estos parámetros son independientes entre sí, pero son comunes a los modos de funcionamiento.

Botones.

• UP / DOWN : Teclas para ajustar el valor del parámetro; admite pulsación larga (aumento o disminución rápidos) y pulsación corta (aumentar o disminuir una unidad)
• Para configurar el modo, mantén pulsada la tecla “SET” para entrar; después de completar la configuración, mantén pulsada la tecla “SET” para salir a la pantalla principal.
• Presiona “STOP” brevemente en la interfaz principal; te permite poner el dispositivo en modo “ON” o en modo “OFF”, el modo “OFF” no permite la conducción en la carga, aunque el dispositivo esté energizado, tal como un paro de emergencia.

Modos de funcionamiento.

• (P1.X) Simple Activación por Señal de disparo: El módulo está activo el tiempo “OP” cada vez que recibe una señal de disparo.
• P1.1: Si la señal se activa durante el ciclo activo, el reloj la ignora.
• P1.2: Si la señal se activa durante el ciclo activo, el reloj se reinicia.
• P1.3: Retención de señal: Sí, la señal de activación debe estar presente todo el ciclo activo y se mantendrá activo solo el tiempo “OP”.
• P-2: Activación de tiempo Alto y tiempo Bajo por Señal de disparo: El relé apagado, el tiempo seleccionado en “CL”  y el relé encendido “OP” tiempo; posteriormente, espera al siguiente disparo.
• P3.1: Temporizador en Bucle con señal de disparo: Encendido el tiempo “OP”, Apagado el tiempo “CL”, y lo hace los ciclos (“LOP”) y posteriormente espera el siguiente disparo.
• P3.2: Temporizador en Bucle sin señal de disparo: Encendido el tiempo “OP”, Apagado el tiempo “CL” y realiza los ciclos (“LOP”) configurados.
• P-4: Simple Activación por Señal de disparo: Si la señal se activa durante el ciclo activo, el reloj se reinicia.

¿Cómo elegir el rango de tiempo?

Después de configurar el valor del parámetro de la pantalla de selección de modo pulsando brevemente el botón “STOP” para seleccionar el rango de tiempo.

• 0 0 0. Punto decimal en el lugar de la unidad, rango de tiempo: de 1 segundo a 999 segundos.
• 0 0.0 punto decimal en la década, rango de tiempo: 0,1 segundos a 99,9 segundos
• 0.0.0. Brillo total decimal, rango de tiempo: 1 minuto a 999 minutos.

¿Cómo configurar los parámetros?

Configurando el dispositivo por primera vez / Ejemplo de configuración.

Una vez el módulo está energizado, parpadea con el modo predeterminado y posteriormente la pantalla muestra la interfaz principal (000).

1. Ingresa a la interfaz de selección de modo pulsando durante 2 segundos la tecla “SET”  te mostrará el modo actual. (modo predeterminado P1.1).
2. Las teclas “UP” y “DOWN” te permitirán elegir un modo (P1.1 ~ P-4).
3. Selecciona el modo presionando el botón “SET” (por ejemplo: P3.2).
4. Posteriormente, el parámetro a configurar parpadea un momento (“OP”,  “CL” y “LOP”) y por default el tiempo de ese parámetro será 000. Ajusta este valor mediante “UP” y “DOWN” y, una vez hayas decidido este valor, avanza al siguiente parámetro presionando “SET”.
5. En este proceso, presionar brevemente la tecla “STOP” te permite seleccionar la posición del punto decimal, lo que significa la unidad de tiempo 0.1 segundos, segundos o minutos.
6. Después de configurar el o los parámetros, mantén presionado el botón “SET” durante 2 segundos; al soltar, el nombre del modo parpadeará un momento y quedará configurado y listo para funcionar.

En caso de no encender el LED ni energizar la carga en el tiempo alto, una pulsación corta en “STOP” te permite cambiar entre modo “ON” y “OFF”, mismo que se mostrará en los display.

---
