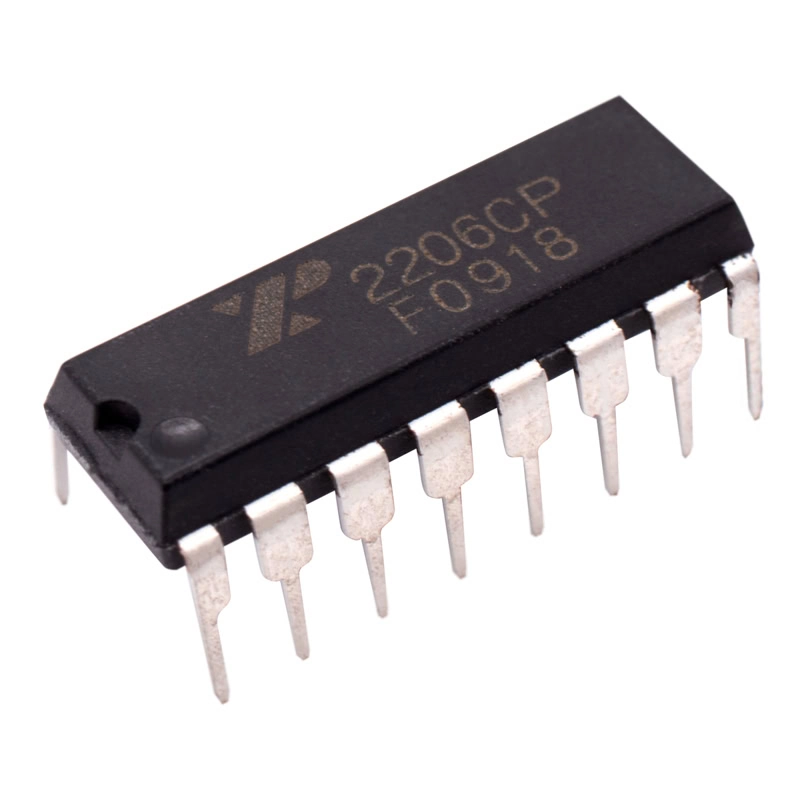

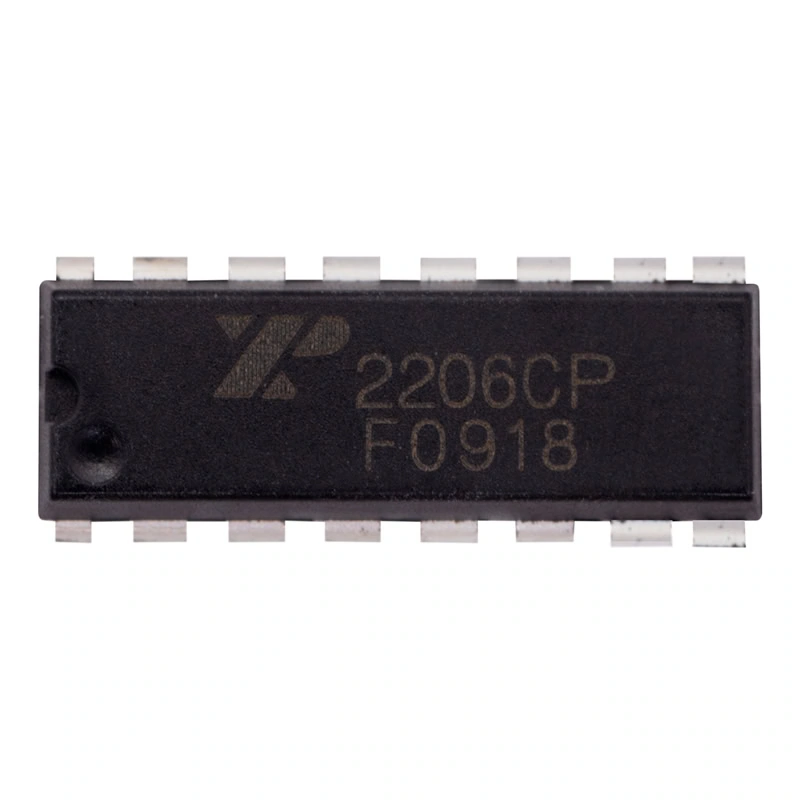

XR2206CP Generador de Funciones Monolíticas

INFORMACIÓN

El XR2206CP es un circuito integrado monolítico generador de funciones, capaz de producir señales eléctricas de alta calidad y precisión, como ondas senoidales, cuadradas, triangulares, de rampa y pulsos, con un amplio rango de frecuencia que va desde 0.01 Hz hasta más de 1 MHz. El XR2206CP es muy popular entre ingenieros, aficionados y entusiastas de la electrónica debido a su versatilidad y facilidad de uso. Se utiliza en diversas aplicaciones:

• Generadores de funciones: Es el chip principal en muchos kits de generadores de funciones de “Hazlo tú mismo” (DIY).
• Instrumentación y comunicaciones: Ideal para aplicaciones que requieren una fuente de señales de prueba confiable.
• Conversión V/F (Voltaje a Frecuencia): Puede convertir un voltaje de entrada en una frecuencia de salida proporcional.
• Sistemas de modulación: Se usa para generar señales AM, FM y FSK.
• Osciladores controlados por voltaje (VCO): Funciona como el núcleo de un VCO en circuitos de lazo de fase bloqueada (PLL).

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Tipo: Generador de Funciones
• Matrícula: XR-2206CP
• Encapsulado: PDIP-16
• Montaje: THT
• Pitch: 2.54 mm
• Número de Pines: 16
• Voltaje de alimentación: 10 V a 26 V
• Corriente de suministro: 14 a 20 mA
• Potencia de disipación: 750mW
• Temperatura de trabajo: -65°C a 150°C
• Dimensiones: 19.4 x 8.15 x 3.27 mm
• Peso: 1.04 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

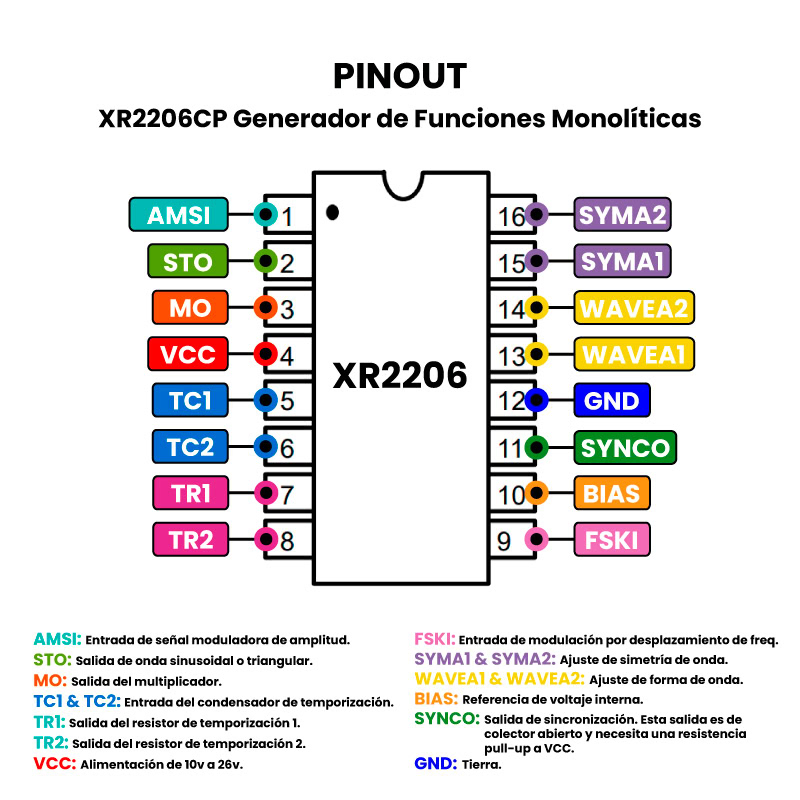

• Pinout

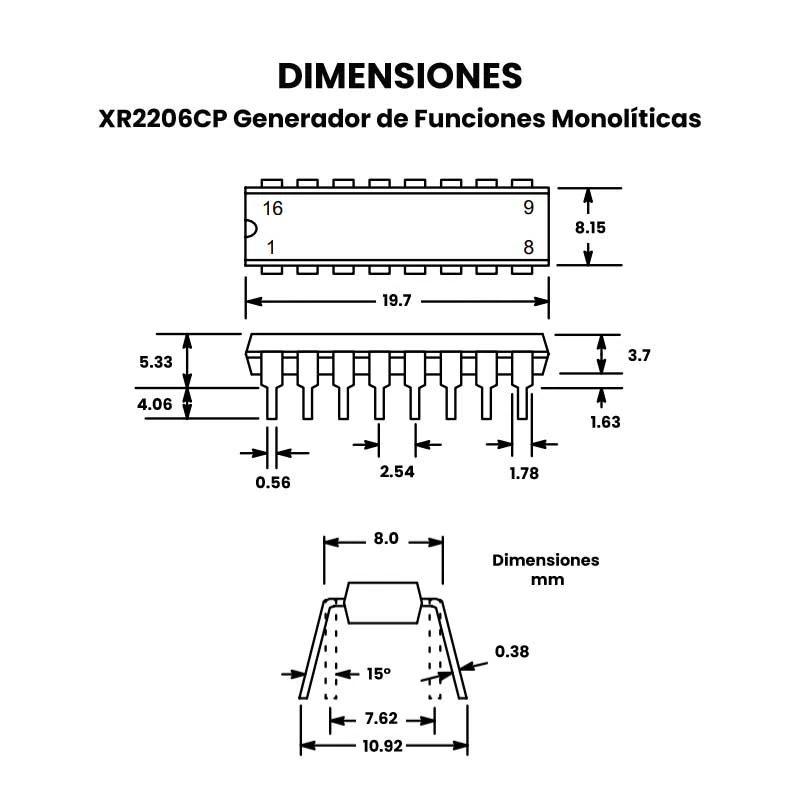

• Dimensiones

TUTORIALES

• Crea tu propio generador de funciones con el XR2206

INFORMACIÓN ADICIONAL

¿Cómo funciona el XR2206CP?

El XR2206 funciona como un oscilador controlado por voltaje (VCO) que genera diferentes formas de onda (senoidal, cuadrada, triangular) controladas por componentes externos como resistencias y capacitores. Su funcionamiento se basa en la carga y descarga de un condensador, que inicia un interruptor interno que conmuta y genera la oscilación. Componentes externos, como condensadores (entre pines 5 y 6) y resistencias variables (entre pines 7 y 8), determinan la frecuencia, mientras que otros ajustan la amplitud y la simetría.

Principios de funcionamiento

• Oscilador controlado por voltaje (VCO): El circuito integrado contiene un VCO que genera la oscilación inicial.
• Carga y descarga del condensador: Un condensador externo conectado entre los pines 5 y 6 se carga hasta alcanzar un voltaje determinado.
• Conmutación interna: Cuando el voltaje alcanza un límite, un conmutador interno se activa, haciendo que el condensador comience a descargarse.
• Generación de la forma de onda: El ciclo de carga y descarga de este condensador genera la oscilación básica del circuito.
• Control de frecuencia: La frecuencia se ajusta cambiando la capacitancia entre los pines 5 y 6 y la resistencia variable entre los pines 7 y 8.
• Generación de diferentes formas de onda:
  • Senoidal: Se obtiene de forma natural del oscilador.
  • Triangular: Se genera conectando el pin 2 a la salida y ajustando los potenciómetros de simetría y amplitud.
• Modulación: La frecuencia y la amplitud de la onda de salida pueden ser moduladas por voltajes externos para aplicaciones como FM y AM.

Ajustes comunes

• Frecuencia: Se usa un condensador entre los pines 5 y 6 para definir el rango de frecuencia y una resistencia variable entre los pines 7 y 8 para el ajuste fino.
• Amplitud: Se ajusta la ganancia con un potenciómetro conectado al pin 3.
• Simetría y distorsión: Se utilizan potenciómetros para ajustar estos parámetros. El ajuste de distorsión se aplica a la salida senoidal y el de simetría a la salida cuadrada.
• Tipo de onda: Un interruptor permite elegir entre diferentes formas de onda, como la onda senoidal o la onda cuadrada.
