INFORMACIÓN

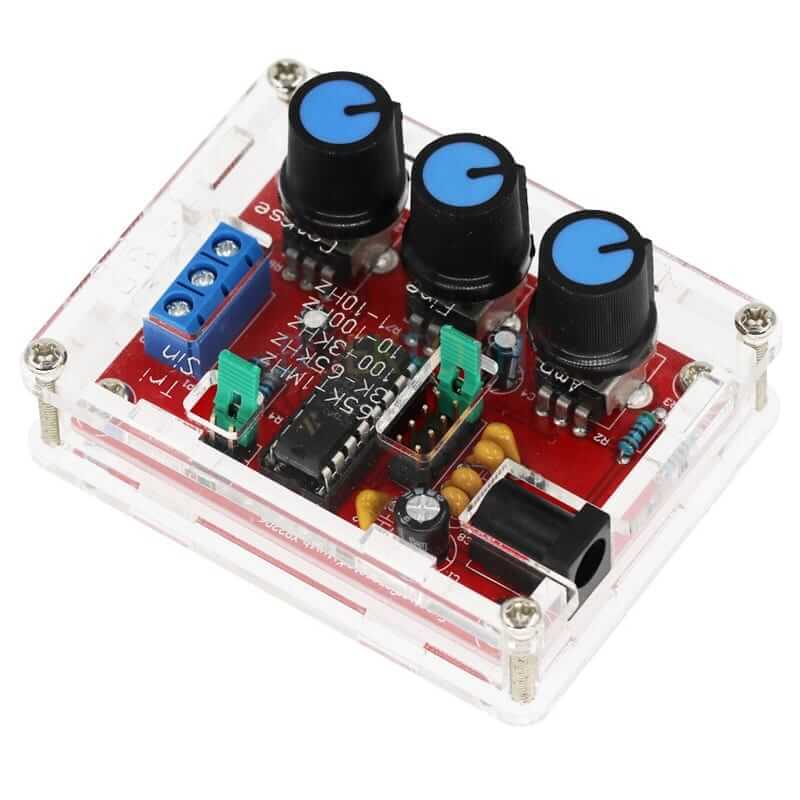

El Generador de señal de función XR2206 con carcasa basado en el CI de EXAR genera ondas de forma:
- Cuadradas: sirven para el análisis de circuitos lógicos, distorsiones en amplificadores, inyección de señales en radios y equipos de RF.
- Senoidales: con bajas distorsiones, sirven para pruebas precisas de amplificadores de audio, filtros, ecualizadores, etc.
- Triangulares: sirven para pruebas de distorsiones en equipos de audio.
El Generador De Funciones XR2206 es de gran utilidad en el taller de trabajos electrónicos.
ESPECIFICACIÓN Y CARACTERÍSTICAS
- Chip Principal: XR2206
- Tensión de alimentación: 9-12V DC
- Salidas de ondas: cuadrada, senoidal y triangular
- Impedancia: 600 Ohm + 10%
- Frecuencia: 1Hz – 1MHz
- Señal de salida sin deformación:
- 9V será 4V Pico-Pico Max.
- 12V será 6V Pico-Pico Max.
Onda Senoidal:
- Amplitud: 0 – 3V a entrada de 9V DC
- Distorsión: Menos del 1% (a 1kHz )
- Planitud: + 0.05dB 1Hz – 100kHz
Señal Cuadrada:
- Amplitud: 8V (sin carga) a 9V DC input
- Tiempo de subida: Menos de 50ns (a 1kHz)
- Distorsión: Menos de 30ns (a 1kHz)
- Simetría: Menos de 5% ( a 1kHz)
Onda Triangular:
- Amplitud: 0 – 3V a 9V DC entrada
- Linealidad: Menos de 1% (hasta 100kHz) 10mA

Capacitor Electrolítico 470uF 35V SMD
