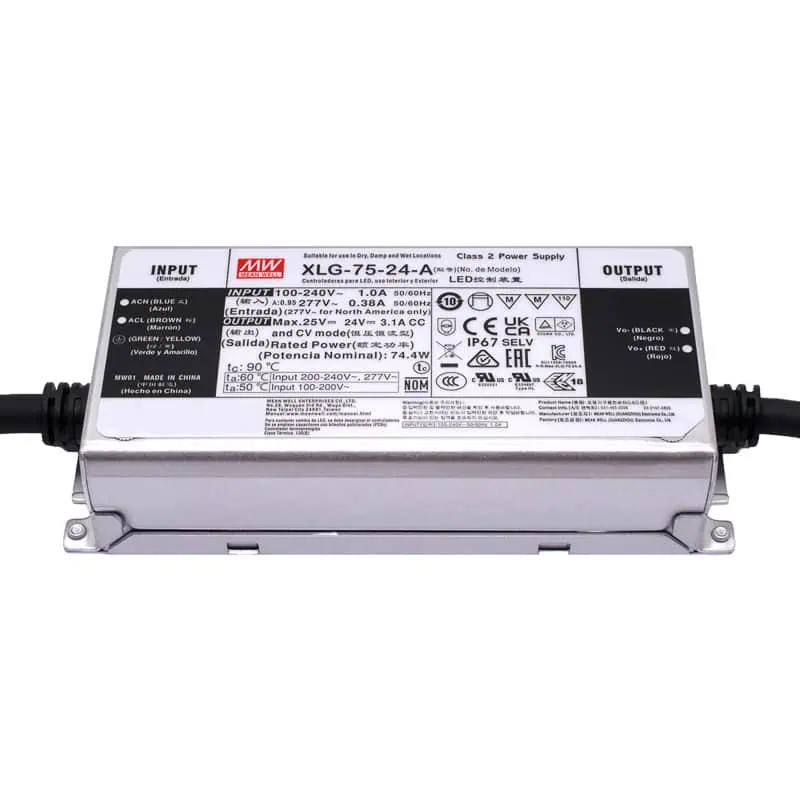

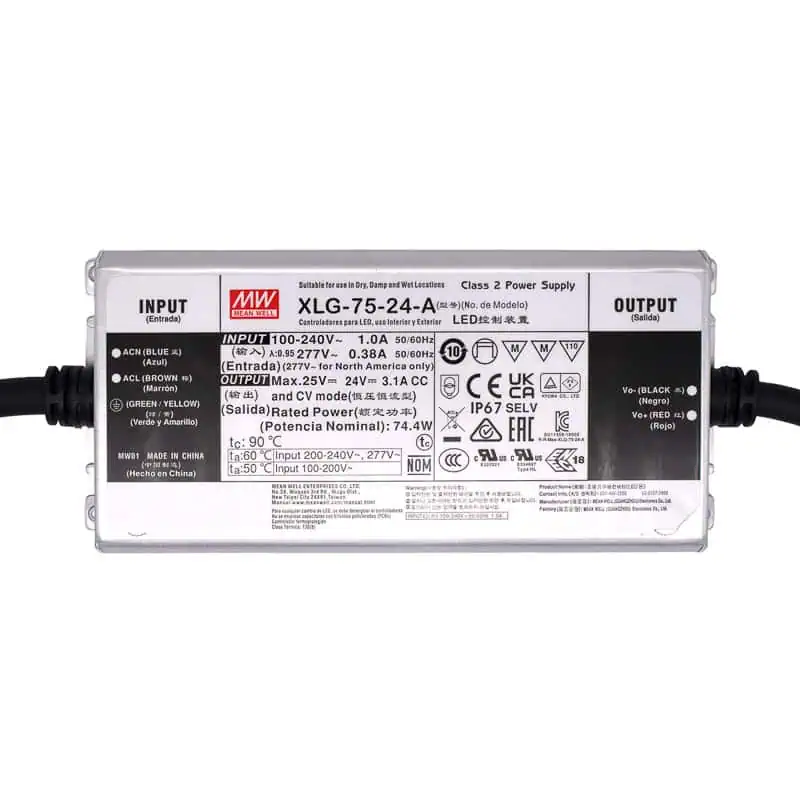

XLG-75-24-A Fuente Conmutada 24V 3.1A IP67 MEAN WELL

INFORMACIÓN

La XLG-75-24-A de MEAN WELL es una fuente conmutada tipo driver LED de 75W, diseñada para entregar 24V DC a 3.1A, ideal para sistemas de iluminación LED que requieren alimentación estable y confiable. Opera con un amplio rango de entrada de 100 a 305V AC, lo que permite su instalación en diferentes entornos eléctricos sin necesidad de selector de voltaje.

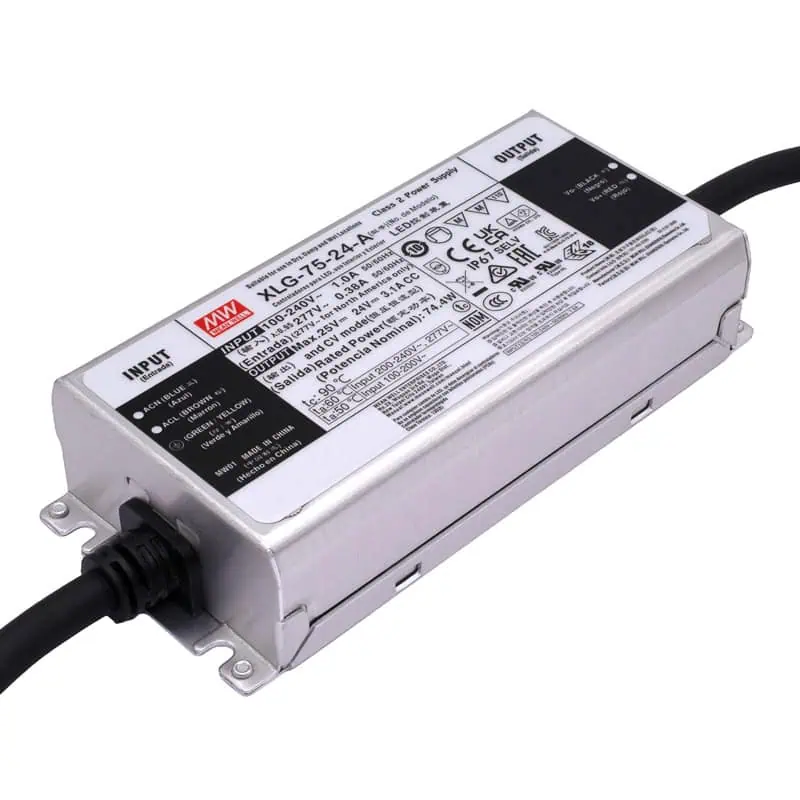

Cuenta con carcasa metálica sellada con protección IP67, adecuada para aplicaciones en interior y exterior. Su diseño sin ventilador permite enfriamiento por convección natural, reduciendo mantenimiento. La versión Tipo A incorpora ajuste de corriente mediante potenciómetro interno, facilitando la adaptación a distintos módulos LED. Integra protecciones contra sobrecorriente, cortocircuito, sobretemperatura y sobretensión, cumpliendo con normativas internacionales para aplicaciones de iluminación profesional.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Fuente conmutada AC/DC
• Modelo: XLG-75-24-A
• Material del gabinete: Aluminio anodizado
• Marca: MEAN WELL
• Voltaje:
  • Entrada:
    • 100-240V: 1 A
    • 277V: 0.38 A
  • Salida: 24V DC
• Corriente de salida: 3.1 A máx.
• Potencia nominal: 75W
• Frecuencia: 50/60Hz
• Eficiencia típica: 90%
• Tolerancia de voltaje de salida: ±3%
• Protección:
  • Sobretensión
  • Sobrecorriente
  • Temperatura excesiva
  • Sobrecarga
  • Corto circuito

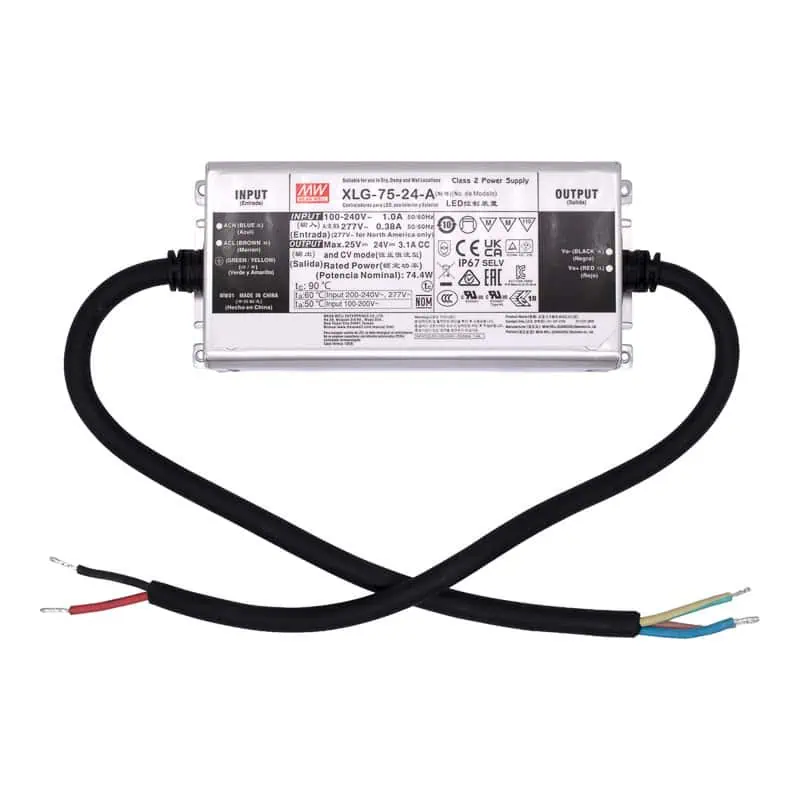

• Conexión de entrada/salida: Cableado integrado (entrada: AC, salida: DC)
• Grado de protección: IP67 (resistente al polvo y al agua)
• Temperatura de operación: -40 °C ~ +90 °C (dependiendo de la carga)
• Dimensiones: 140 mm x 63 mm x 32 mm
• Peso: 562 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

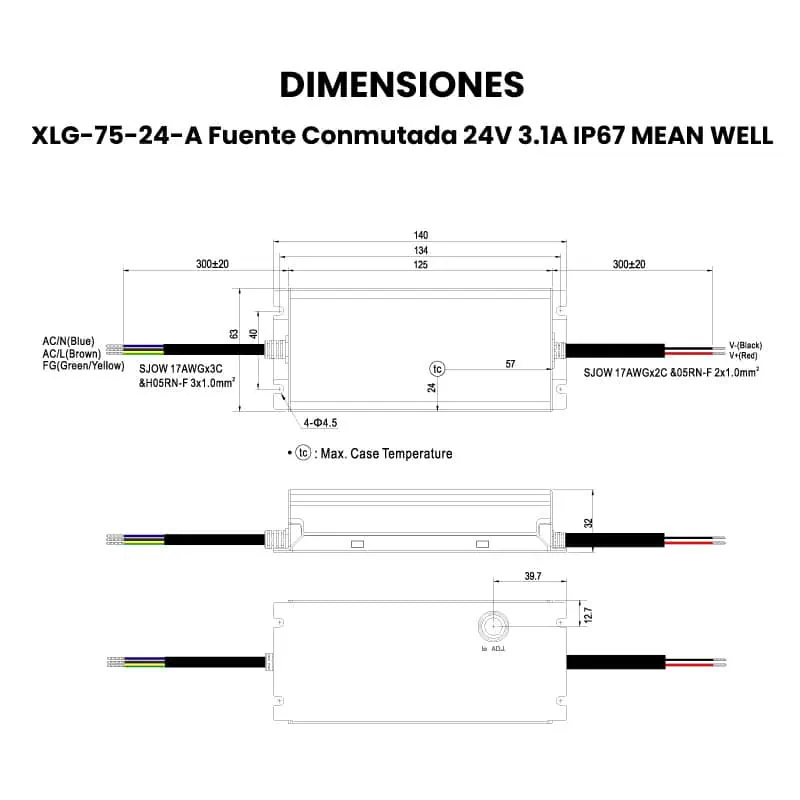

• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

Recomendaciones de uso

• Verificar que el voltaje de entrada esté dentro del rango 100–305V AC antes de energizar.
• Realizar una correcta conexión a tierra (FG) para cumplir con requisitos de seguridad eléctrica.
• No exceder la carga nominal de 24V DC – 3.1A (74.4W).
• Instalar en un lugar con adecuada ventilación natural y respetar la temperatura máxima de carcasa indicada en el datasheet.
• Aunque cuenta con protección IP67, evitar inmersión prolongada y proteger adecuadamente las conexiones externas.
• Fijar firmemente utilizando los puntos de montaje para evitar vibraciones o tensión en los cables.
• En la versión Tipo A, ajustar la corriente mediante el potenciómetro interno únicamente cuando el equipo esté desenergizado.
• No conectar el terminal DIM- directamente a V- cuando se utilicen funciones de regulación (dimming).
• Si se activa una protección (sobrecorriente, cortocircuito o sobretemperatura), desconectar la alimentación y revisar la instalación antes de volver a energizar.
• Cumplir con normativas eléctricas locales en instalaciones de iluminación interior o exterior.
