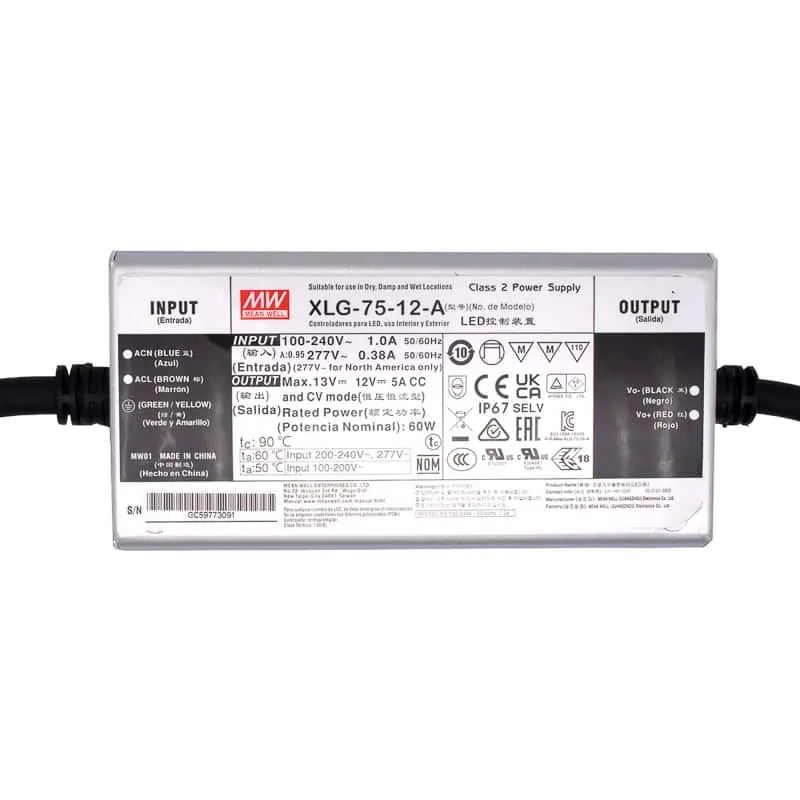

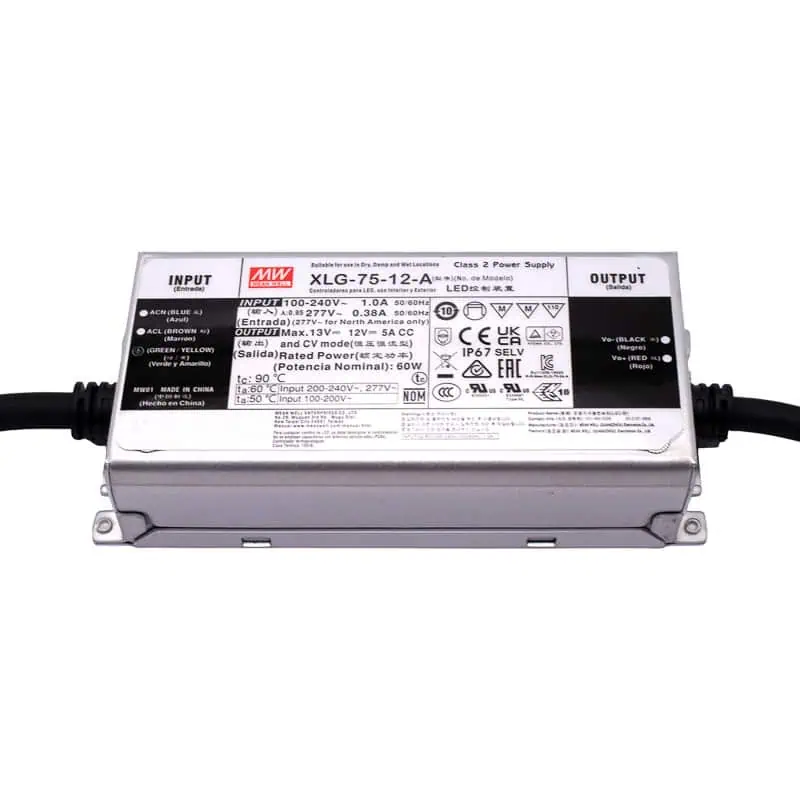

XLG-75-12-A Fuente Conmutada 12V 5A IP67 MEAN WELL

INFORMACIÓN

La XLG-75-12-A de MEAN WELL es una fuente conmutada tipo driver LED de 60W, diseñada para entregar 12V DC a 5A, ideal para aplicaciones de iluminación profesional. Opera con un amplio rango de entrada de 100 a 305V AC, lo que permite su uso en instalaciones industriales, comerciales y residenciales sin necesidad de seleccionar voltaje manualmente.

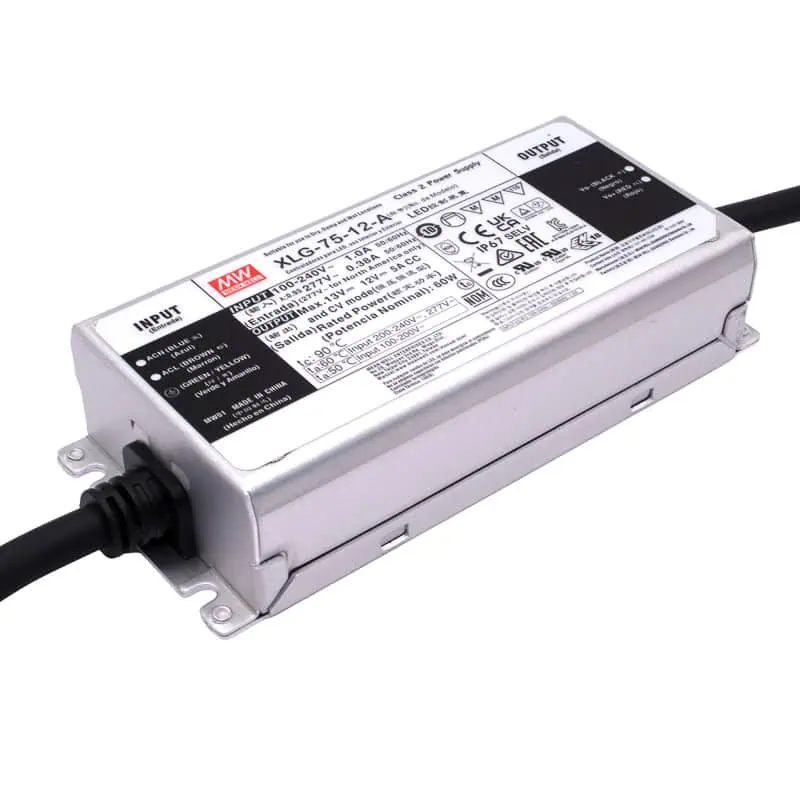

Cuenta con carcasa metálica sellada con protección IP67, adecuada para interiores y exteriores, además de diseño sin ventilador para operación por convección natural. La versión Tipo A permite ajuste de corriente mediante potenciómetro interno, facilitando la adaptación a distintos requerimientos de carga. Integra protecciones contra sobrecorriente, cortocircuito, sobretemperatura y sobretensión, cumpliendo normativas internacionales de seguridad para sistemas de iluminación LED.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Fuente conmutada AC/DC
• Modelo: XLG-75-12-A
• Material del gabinete: Aluminio anodizado
• Marca: MEAN WELL
• Voltaje:
  • Entrada:
    • 100-240V: 1 A
    • 277V: 0.38 A
  • Salida: 12V DC
• Corriente de salida: 5 A máx.
• Potencia nominal: 60W
• Frecuencia: 50/60Hz
• Eficiencia típica: 89%
• Tolerancia de voltaje de salida: ±3%
• Protección:
  • Sobretensión
  • Sobrecorriente
  • Temperatura excesiva
  • Sobrecarga
  • Corto circuito

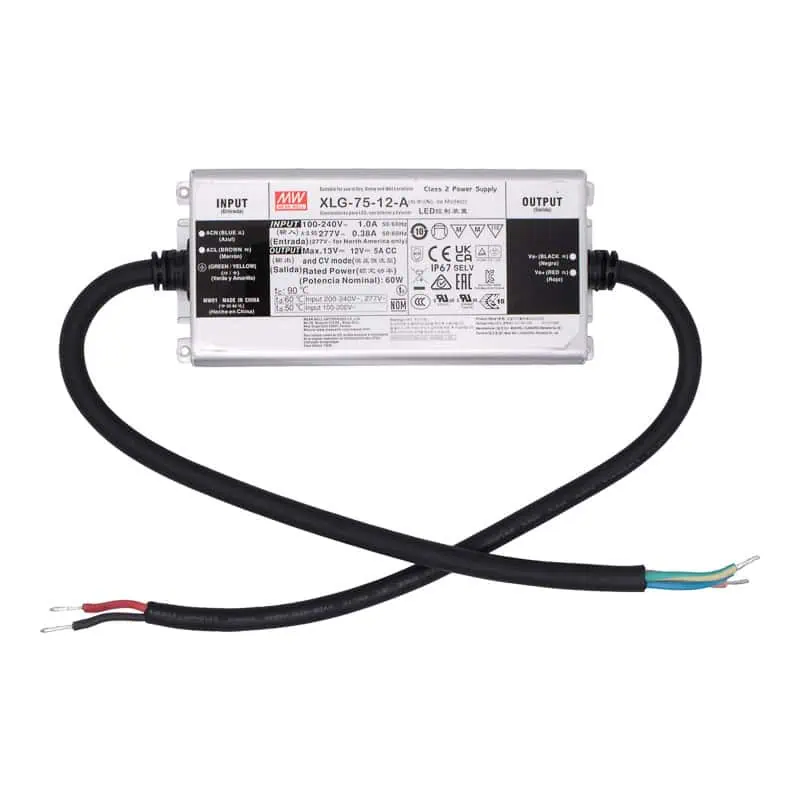

• Conexión de entrada/salida: Cableado integrado (entrada: AC, salida: DC)
• Grado de protección: IP67 (resistente al polvo y al agua)
• Temperatura de operación: -40 °C ~ +90 °C (dependiendo de la carga)

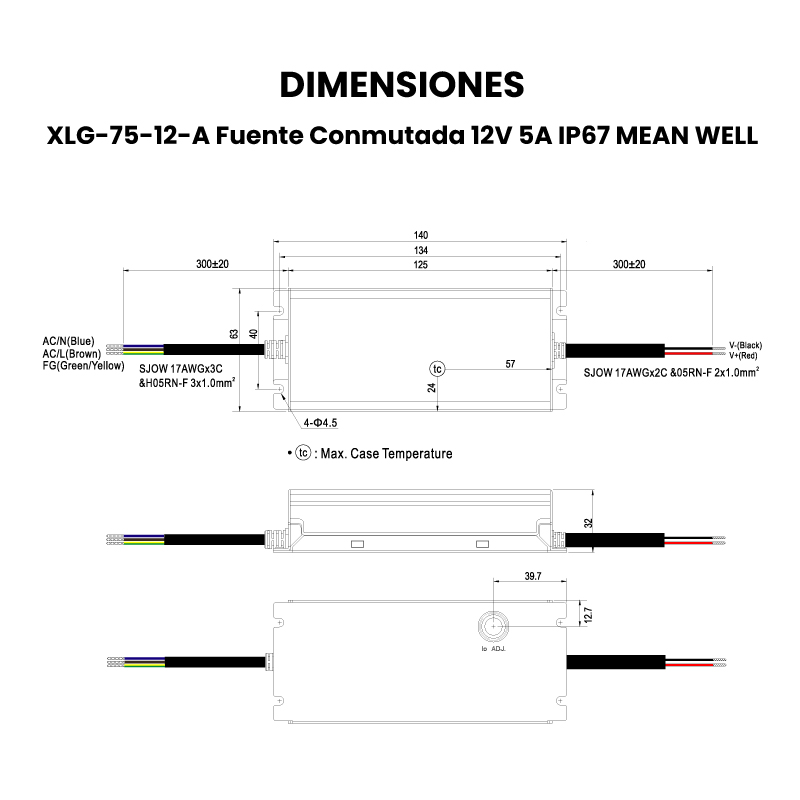

• Dimensiones: 140 mm x 63 mm x 32 mm
• Peso: 562 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

Recomendaciones de uso

• Verificar que el voltaje de entrada esté dentro del rango 100–305V AC antes de energizar el equipo.
• Realizar una correcta conexión a tierra (FG) para cumplir con normas de seguridad eléctrica (Clase I).
• No exceder la carga nominal de 12V DC – 5A (60W) para evitar activación de protecciones.
• Instalar en un lugar con adecuada ventilación natural, respetando la temperatura máxima de carcasa indicada en el datasheet.
• Aunque cuenta con protección IP67, evitar inmersión prolongada en agua y proteger adecuadamente las conexiones externas.
• Fijar firmemente mediante los orificios de montaje para evitar vibraciones o tensión en los cables.
• En la versión Tipo A, realizar el ajuste de corriente únicamente con el equipo desenergizado.
• No conectar el terminal DIM- directamente a V- cuando se utilicen funciones de regulación.
• Si se activa una protección (sobrecorriente, cortocircuito o sobretemperatura), desconectar la alimentación y revisar la instalación antes de volver a energizar.
• Cumplir con las normativas eléctricas locales durante la instalación en proyectos de iluminación.
