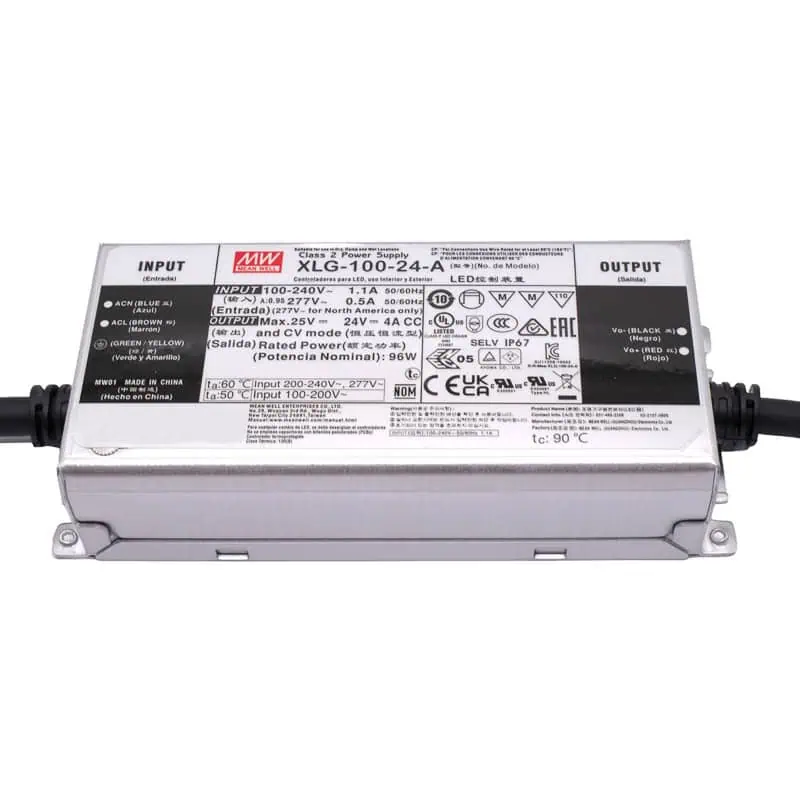

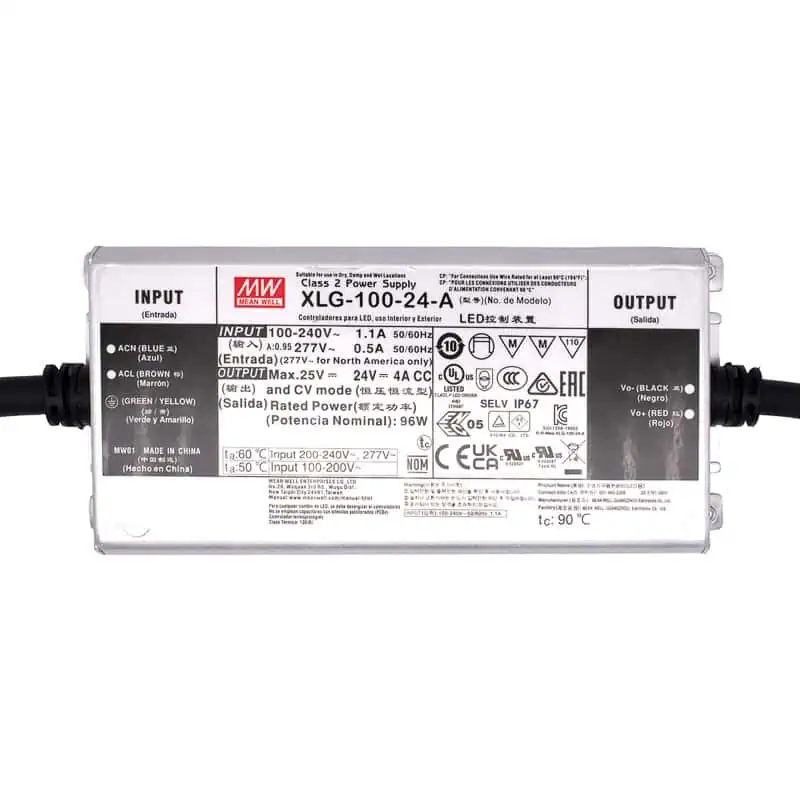

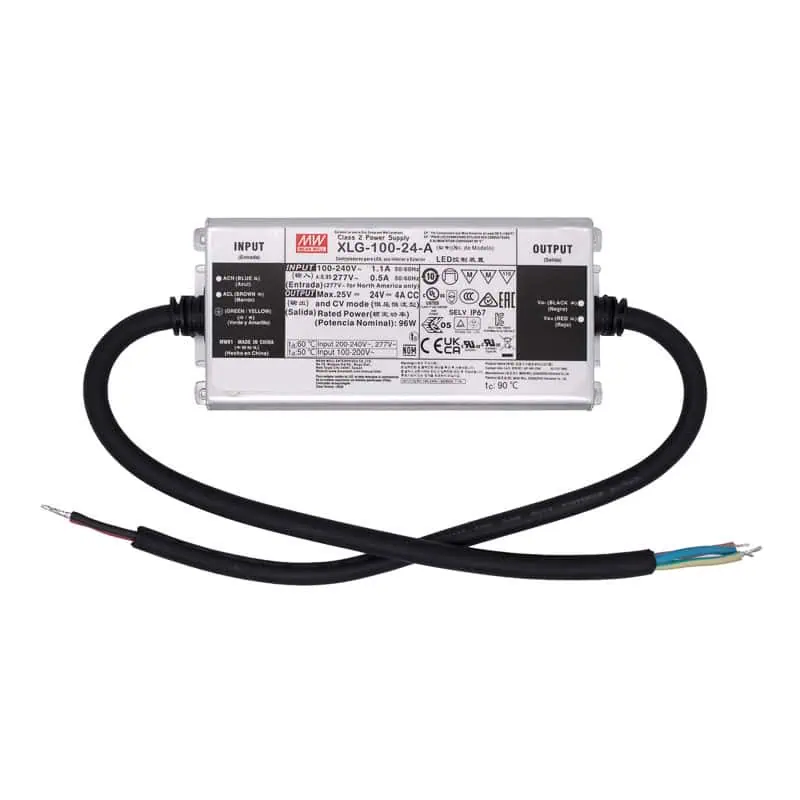

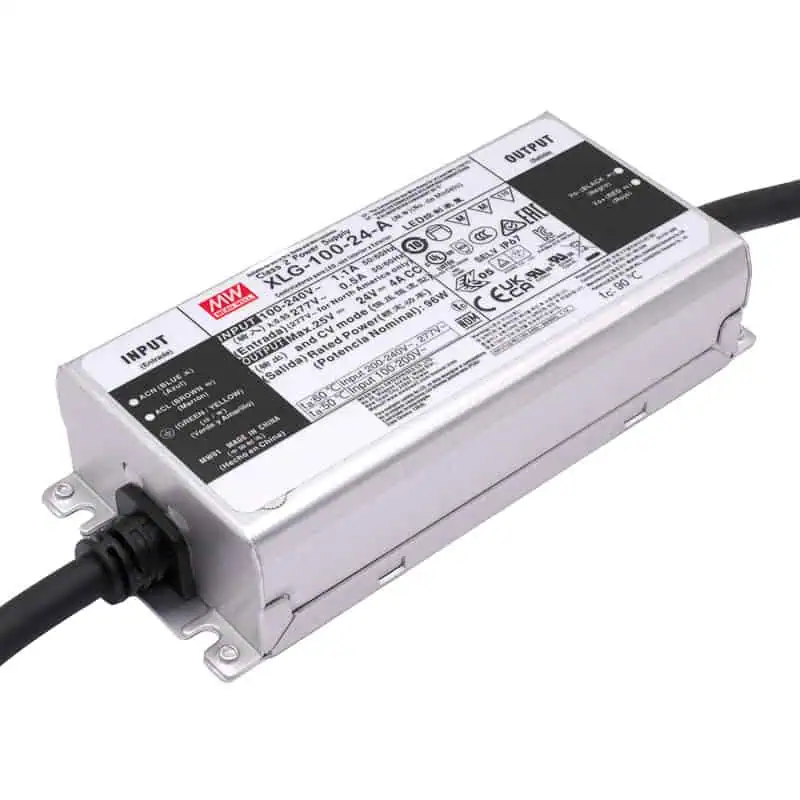

XLG-100-24-A Fuente Conmutada 24V 4A IP67 MEAN WELL

INFORMACIÓN

La XLG-100-24-A de MEAN WELL es un driver LED AC/DC de 100W diseñado para aplicaciones de iluminación profesional. Ofrece una salida de 24V DC a 4A, operando en modo de potencia constante, lo que permite un funcionamiento estable en sistemas de iluminación LED. Su amplio rango de entrada de 100 a 305V AC la hace compatible con redes eléctricas industriales y comerciales.

Cuenta con carcasa metálica sellada con protección IP67, lo que permite su instalación en exteriores o ambientes exigentes. Incorpora función de dimming 3 en 1 (0-10V, señal PWM de 10V o resistencia) y ajuste de corriente mediante potenciómetro interno (versión tipo A). Además, integra protecciones contra sobrecorriente, cortocircuito, sobretensión y sobretemperatura, siendo adecuada para luminarias LED en aplicaciones como alumbrado público, industrial y arquitectónico.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Controlador de LED
• Modelo: XLG-100-24-A
• Material del gabinete: Aluminio anodizado
• Marca: MEAN WELL
• Voltaje:
  • Entrada:
    • 100-240V: 1.1A
    • 277V: 0.5A
  • Salida: 24V DC
• Corriente de salida: 4A máx.
• Potencia nominal: 96W
• Frecuencia: 50/60Hz
• Eficiencia típica: 92%
• Protección:
  • Sobretensión
  • Sobrecorriente
  • Temperatura excesiva
  • Sobrecarga
  • Corto circuito

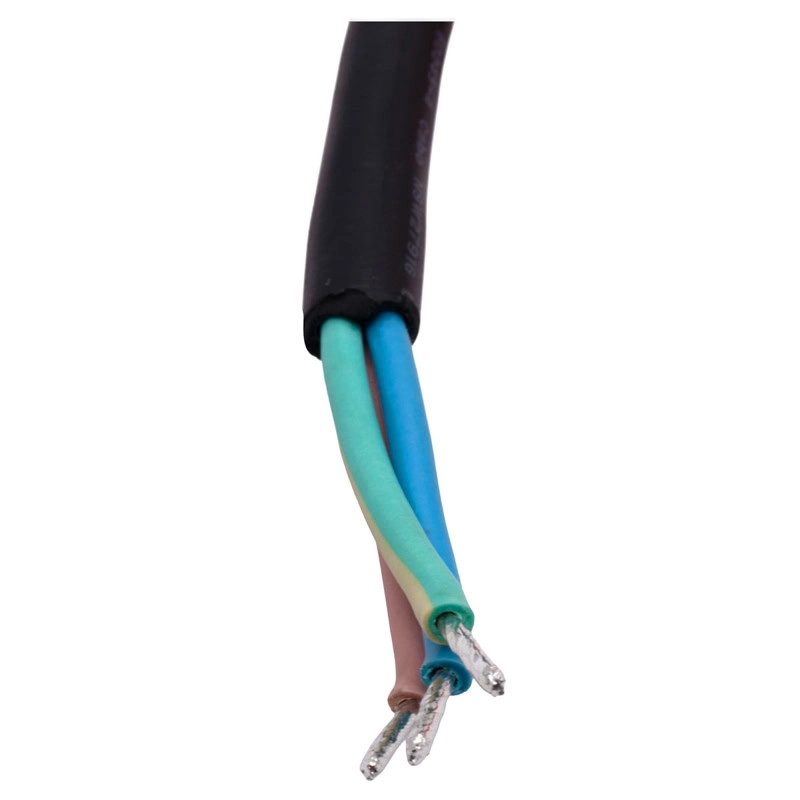

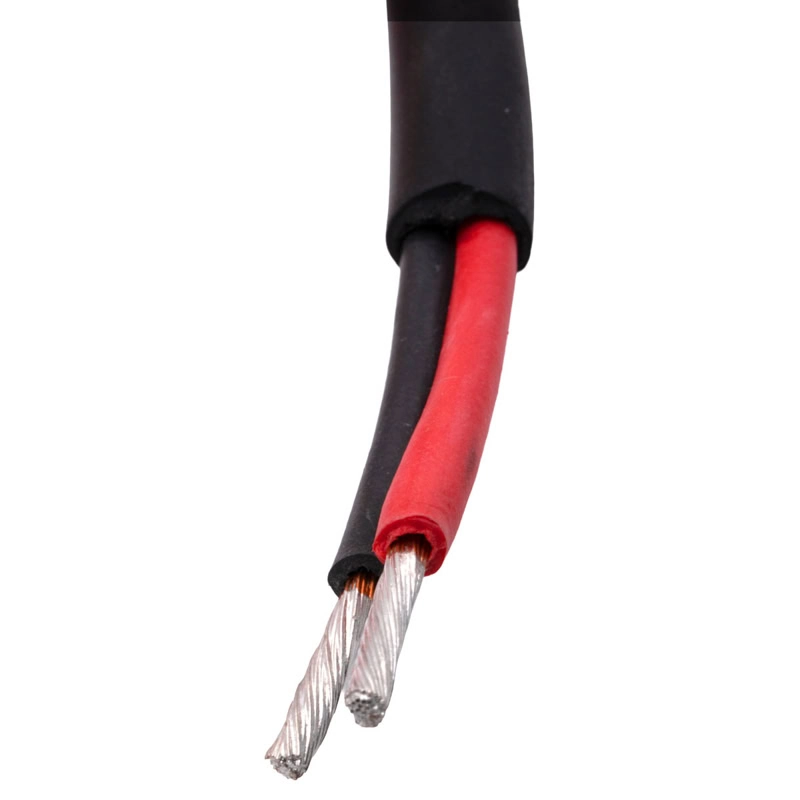

• Conexión de entrada/salida: Cableado integrado (entrada: AC, salida: DC)
• Grado de protección: IP67 (resistente al polvo y al agua)
• Temperatura de operación: -40 °C ~ +90 °C (dependiendo de la carga)

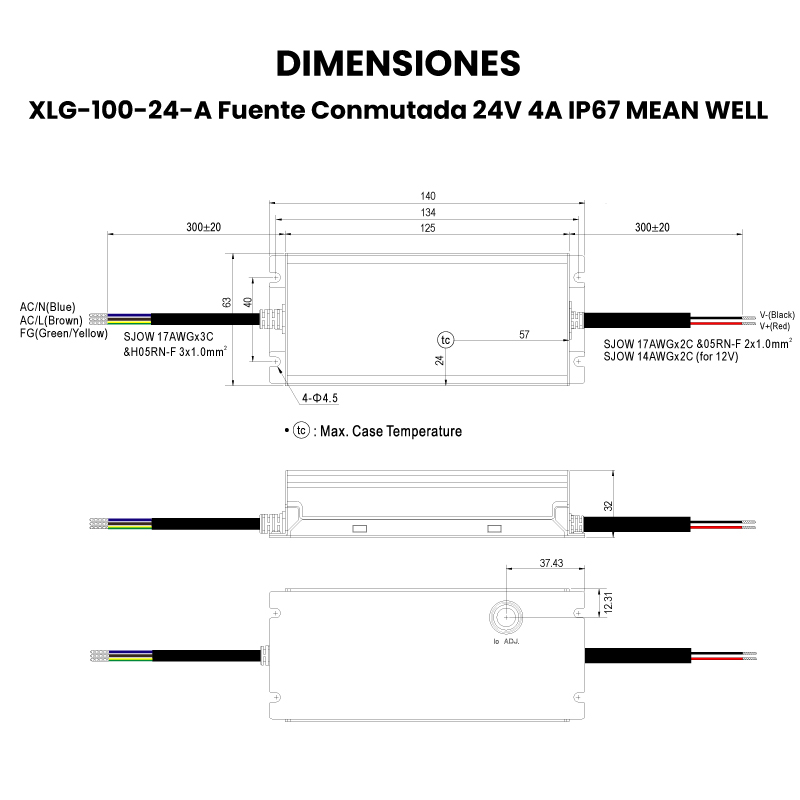

• Dimensiones: 140mm x 63mm x 32mm
• Peso: 561g

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

Recomendaciones de uso

• Verificar que el voltaje de entrada (100–305V AC) corresponda a la red eléctrica disponible antes de energizar.
• Confirmar que la carga LED sea compatible con 24V DC y hasta 4A (96W).
• No exceder la potencia nominal de 96W para evitar activación de protecciones.
• Instalar en un lugar con adecuada disipación térmica, evitando que la temperatura del case supere +90 °C.
• Aunque cuenta con protección IP67, asegurar conexiones correctamente selladas para mantener el grado de protección en exteriores.
• Utilizar cableado adecuado para aplicaciones en exterior y fijar correctamente la fuente para evitar vibraciones.
• Si se requiere regulación de intensidad, conectar correctamente la función dimming 3 en 1 (0-10V, PWM 10V o resistencia).
• En la versión tipo A, ajustar la corriente solo si es necesario mediante el potenciómetro interno, verificando previamente con instrumento de medición.
• Evitar instalarla en espacios completamente cerrados sin ventilación si trabajará a carga alta de forma continua.
• Desconectar la alimentación antes de realizar cualquier conexión o mantenimiento.
• En instalaciones industriales, considerar protección contra sobretensiones externas si la red es inestable.
