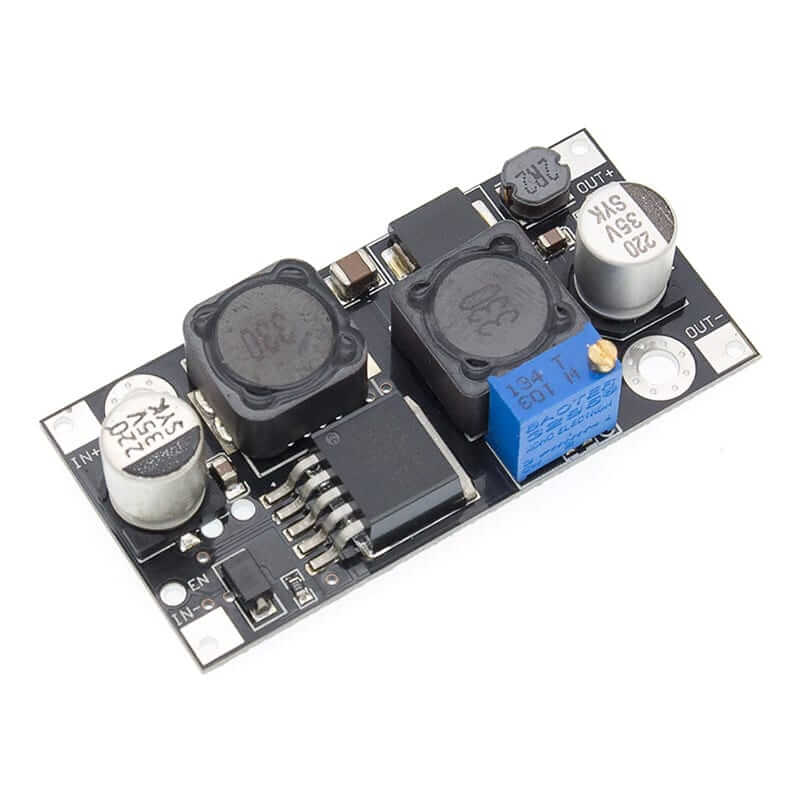

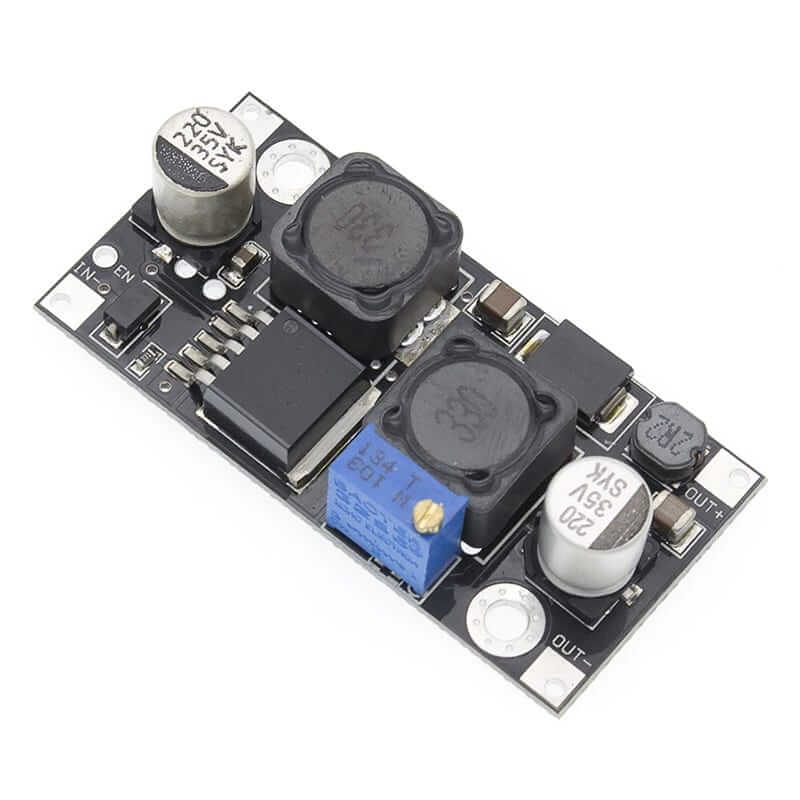

XL6019 Elevador de Voltaje Boost Step Up 20W 4A
$ 47.00
716 disponibles
| CANTIDAD | PRECIO |
|---|---|
| 10 piezas | $ 41.32 |
| 25 piezas | $ 37.15 |
| 35 piezas | $ 33.74 |
INFORMACIÓN
El XL6019 es un módulo elevador de voltaje (Boost Step-Up) de alta eficiencia que permite aumentar un voltaje de entrada inferior a un nivel de salida más alto, con una potencia máxima de hasta 20W y una corriente de salida de hasta 4A. Este convertidor DC-DC funciona utilizando un circuito de conmutación basado en un transistor integrado que, junto con una bobina y un diodo, almacena y transfiere energía en forma pulsada para incrementar el voltaje. Su voltaje de entrada puede variar típicamente entre 3.5V y 35V, y puede elevarse hasta 40V en la salida, ajustable mediante un potenciómetro integrado.
El XL6019 Elevador de Voltaje Boost Step-Up 20W 4A se utiliza en aplicaciones donde es necesario aumentar un voltaje de entrada bajo para alimentar dispositivos que requieren un voltaje superior, siendo ideal para proyectos con baterías, paneles solares, fuentes de alimentación regulables, sistemas portátiles, iluminación LED de alta potencia, equipos de audio, y dispositivos de carga USB. Este módulo permite ajustar el voltaje de salida mediante un potenciómetro integrado, y puede entregar hasta 4A de corriente, lo que lo hace adecuado para alimentar tanto sensores como motores o módulos de comunicación que demanden mayor potencia. Es altamente compatible con tarjetas de desarrollo como Arduino, ESP32, ESP8266, STM32, Raspberry Pi, y otros sistemas embebidos, permitiendo así integrar alimentación estable y eficiente en proyectos donde el voltaje disponible no coincide con los requisitos de los componentes electrónicos.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Voltajes:
- Entrada: 5 V a 32 V.
- Salida: 1.3 V a 35 V (ajustable).
- Corrientes:
- Salida: 1.5 A.
- Entrada: 4 A.
- Potencia de salida: 20 W de enfriamiento natural.

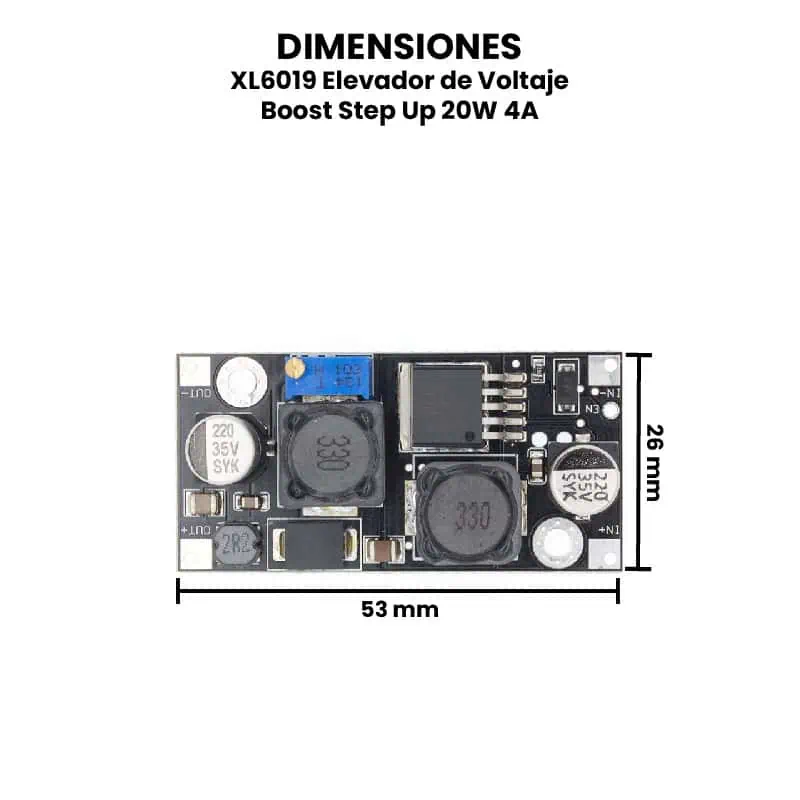

- Dimensiones: 53 mm x 26 mm x 20 mm.
- Peso: 17 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo se puede probar el XL6019 Elevador de Voltaje Boost Step Up 20W 4A?
Materiales Necesarios:
- Módulo XL6019 Boost Converter.
- Fuente de alimentación DC (ej. batería de 12V, fuente ajustable de banco).
- Multímetro digital (para medir voltaje de salida).
- Carga de prueba (puede ser una resistencia de potencia o un motor DC).
- Cables y conectores adecuados.
Conexión Básica.

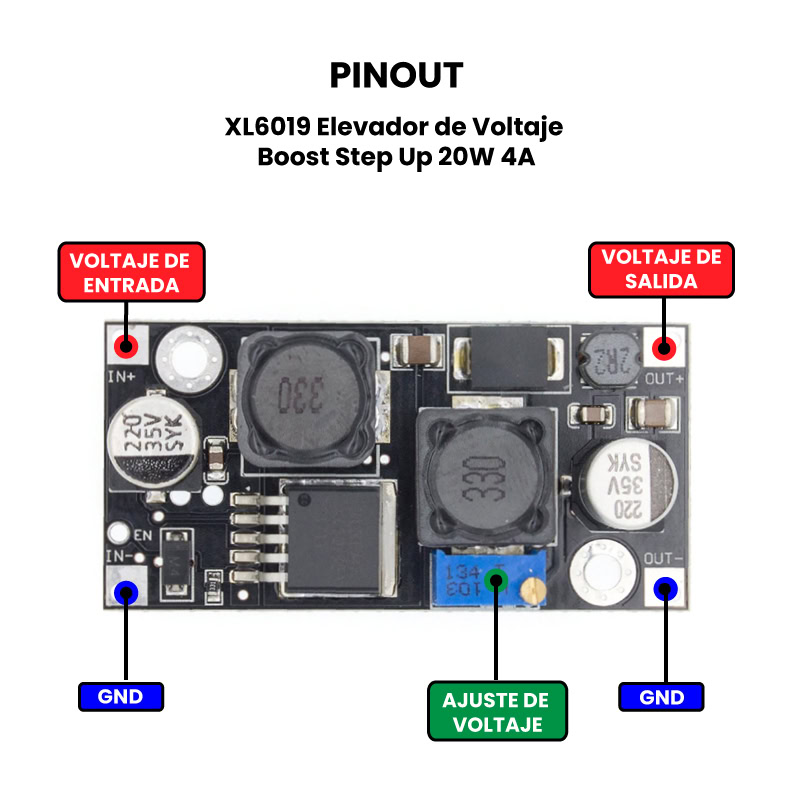

- Identifica los terminales del módulo:
- IN+: entrada de voltaje positivo.
- IN−: entrada de voltaje negativo o tierra (GND).
- OUT+: salida de voltaje positivo.
- OUT−: salida de voltaje negativo o tierra.
- Conecta la fuente de alimentación:
- Conecta el positivo de la fuente a IN+.
- Conecta el negativo de la fuente a IN−.
- Verifica que el voltaje de entrada esté dentro del rango permitido.
- Conecta el multímetro:
- Coloca el multímetro en modo voltímetro (DC).
- Conecta las puntas del multímetro a OUT+ y OUT−.
- Enciende la fuente de alimentación.
- Ajusta el potenciómetro (con cuidado):
- Usa un destornillador pequeño para girar el potenciómetro.
- Gíralo lentamente mientras observas el voltaje en el multímetro.
- Sube o baja hasta obtener el voltaje deseado.
- IMPORTANTE: no ajustes sin ver el voltaje; podrías exceder el límite del componente conectado.
Prueba con Carga.
Una vez que confirmes que el módulo está elevando correctamente el voltaje:
- Conecta una carga de prueba a la salida (ej. una resistencia de potencia o un motor).
- Vuelve a medir el voltaje y observa si se mantiene estable con carga.
- Si tienes un multímetro con función de amperímetro o una pinza amperimétrica, mide también la corriente para asegurarte de no superar los 4A máximos del módulo.
