XL6009 Elevador de Voltaje Boost Step Up 10W 3A

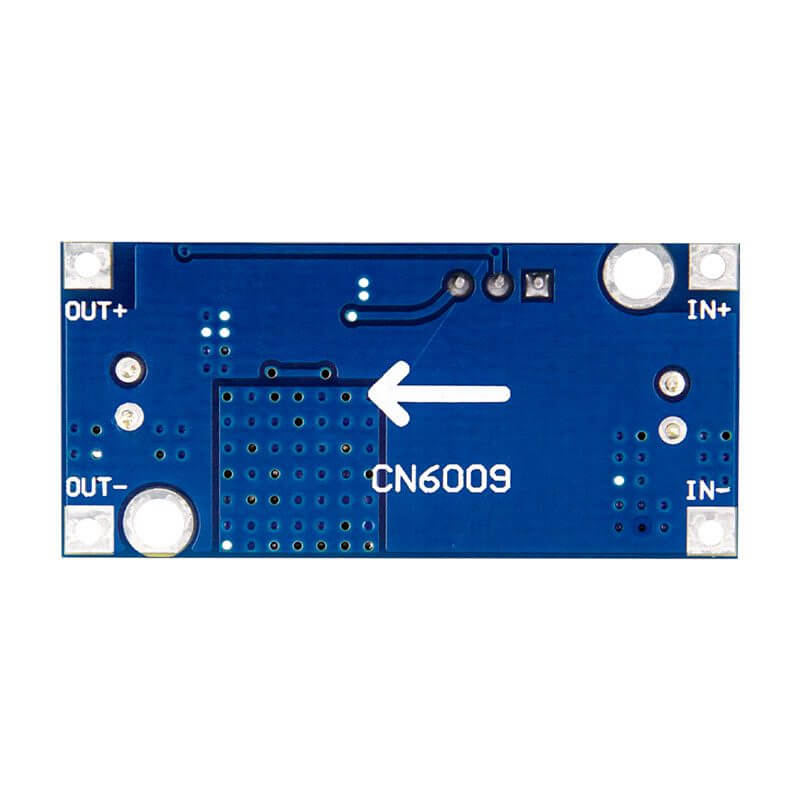

XL6009 Elevador de Voltaje Boost Step Up 10W 3A - Imagen 3

XL6009 Elevador de Voltaje Boost Step Up 10W 3A

$ 28.00

478 disponibles

CANTIDAD	PRECIO
10 piezas	$ 24.11
25 piezas	$ 21.29
35 piezas	$ 19.06

SKU: AR0006 Categorías: MÓDULOS, REGULADORES, STEP UP Etiquetas: 10w, 3A, Boost, convertidor, dc-dc, elevador de voltaje, reguladores, step up, XL6009

Comprados juntos frecuentemente

XL6019 Elevador de Voltaje Boost Step Up 20W 4A

Precio de los tres:

Este producto: XL6009 Elevador de Voltaje Boost Step Up 10W 3A - $ 28.00
LM2596 Regulador Step Down 25W 3A - $ 30.00
XL6019 Elevador de Voltaje Boost Step Up 20W 4A - $ 47.00

INFORMACIÓN

El XL6009 Elevador de Voltaje Boost Step Up 10W 3A es un regulador de voltaje de tipo conmutado de incremento (Step-Up o Boost) y puede obtener voltajes entre 5V – 35V y es capaz de manejar una carga de hasta 3A o 10 W máximo; a partir de una fuente con un voltaje inferior.

El XL6009 Elevador de Voltaje Boost Step Up 10W 3A es ideal para aplicaciones donde se requiere un voltaje más alto que el disponible, como en la alimentación de dispositivos electrónicos, proyectos de energía solar, o sistemas de iluminación LED, potencia, entre otros.

ESPECIFICACIONES Y CARACTERÍSTICAS

Modelo / Serie: XL6009
Tipo de Convertidor: DC-DC Boost (Step-Up)
Voltaje de Entrada (Vin): 3V a 32V DC (Óptimo: 5V a 32V)
Voltaje de Salida (Vout): 5V a 35V DC (Ajustable)
Corriente Máxima de Entrada:4A
Corriente Máxima de Salida:3A (Se recomienda disipador de calor para corrientes mayores a 2A)
Potencia de Salida: 10W a 30W (dependiendo de la disipación)
Eficiencia de Conversión: Hasta 94%
Frecuencia de Conmutación:400 KHz
Protección contra Cortocircuito: No
Protección Inversión de Polaridad: No

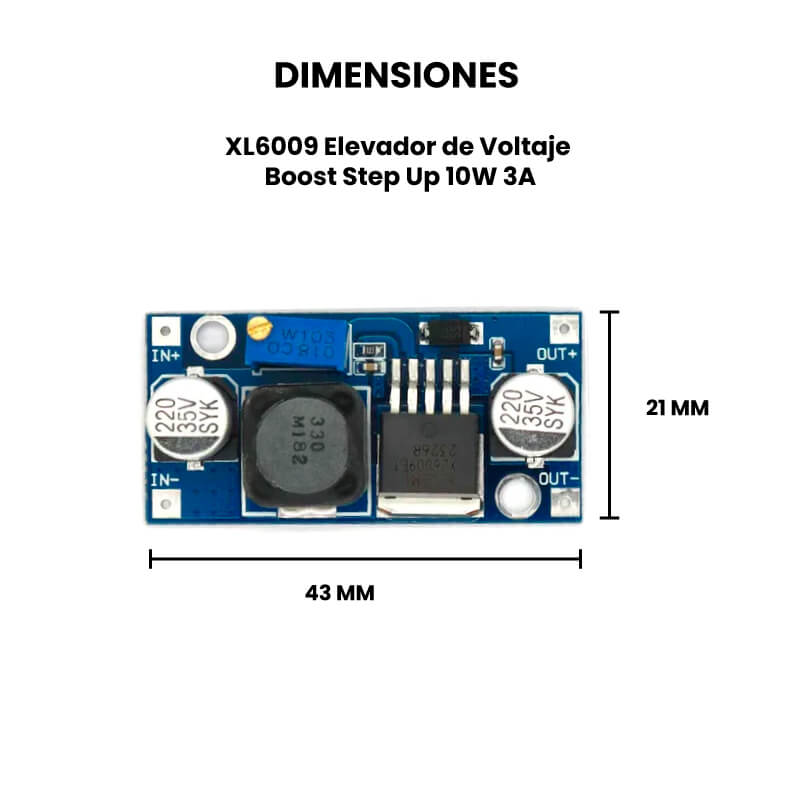

Dimensiones: 43 mm x 21 mm x 14 mm.
Peso: 12 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de uso:

Usar siempre un disipador en el XL6009, ya que puede llegar a consumir una corriente de 5A.

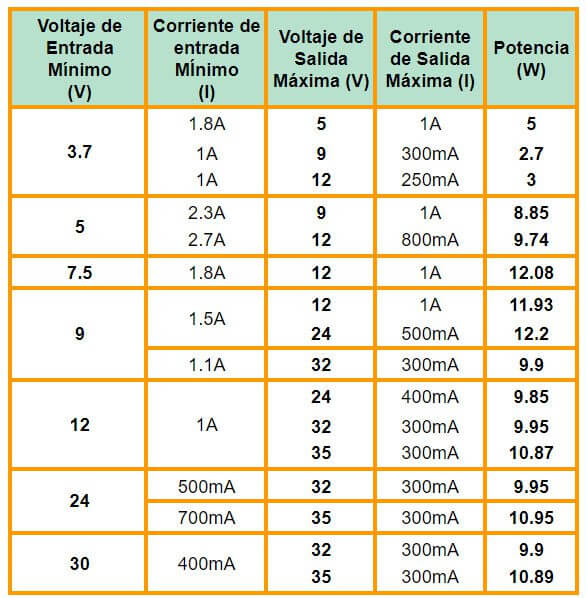

A continuación una relación de voltajes para contar con una base de uso del XL6009.

¿Cómo funciona el circuito Boost?

El circuito Boost tiene dos estados de funcionamiento:

Encendido: Una corriente que aumenta con el tiempo a través del inductor, se considerará que se está cargando con un voltaje constante y la corriente a través del inductor aumentará de manera lineal.

Apagado: El inductor trata de oponerse al cambio repentino en la corriente, en este momento se produce la transferencia de energía a través del diodo flyback desde el inductor al capacitor de salida (buffer) y también a la carga.
