XL4016 Regulador Step Down 250W 8A con Display

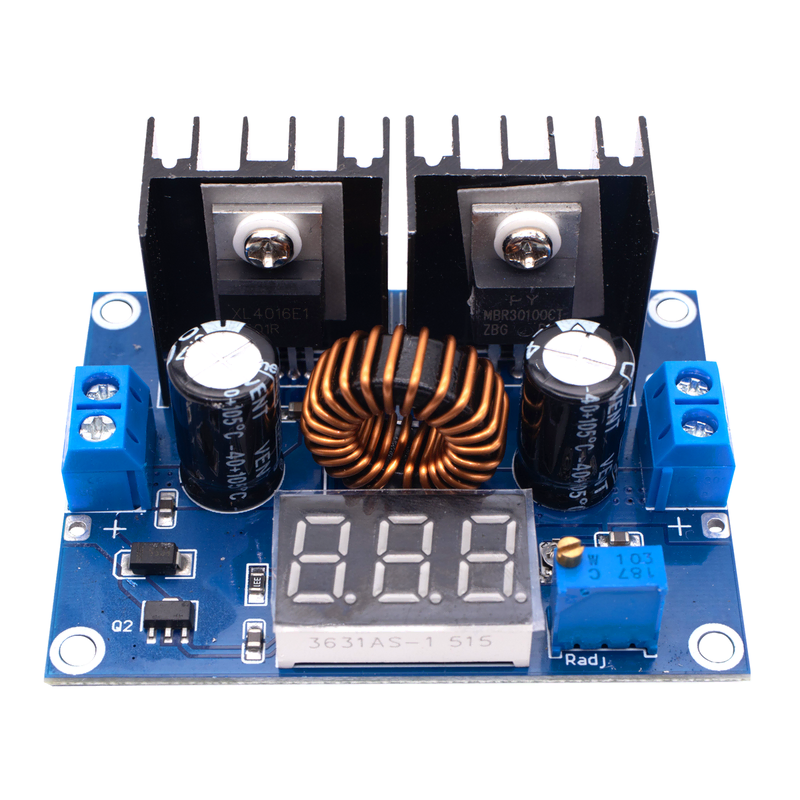

El XL4016 Regulador Step Down 250W 8A con Display es un módulo convertidor de voltaje DC-DC tipo buck, diseñado para reducir voltajes de corriente continua (CC) de forma eficiente y segura. Utiliza el chip XL4016E1 y permite convertir una entrada de entre 4 V y 40 V en una salida ajustable de 1.25 V a 36 V, con una capacidad de corriente de hasta 8 amperios (5 A recomendados para uso continuo) y una potencia máxima de 250 W. Su funcionamiento se basa en la conmutación por modulación de ancho de pulso (PWM), lo que le permite alcanzar altas eficiencias energéticas y minimizar la generación de calor. Incluye una pantalla digital integrada que muestra el voltaje de salida en tiempo real, facilitando el ajuste preciso mediante un potenciómetro.

El XL4016 Regulador Step Down 250W 8A con Display es ampliamente utilizado en proyectos electrónicos y sistemas de alimentación donde se requiere reducir y estabilizar el voltaje de entrada. Sus aplicaciones más comunes incluyen la carga de baterías de litio o plomo-ácido, la alimentación de motores DC, tiras LED de alto consumo, equipos de audio, routers, cámaras de videovigilancia, y dispositivos que operan con voltajes específicos. También es útil en laboratorios de electrónica y entornos de prueba donde se necesita un voltaje ajustable con capacidad de corriente considerable. Gracias a su display integrado y su facilidad de ajuste, es una herramienta versátil tanto para entusiastas como para profesionales que buscan una solución práctica para convertir voltajes de forma eficiente y segura.

¿Cómo probar el XL4016 Regulador Step Down 250W 8A con Display?

Materiales Necesarios

• Fuente de alimentación DC regulable o batería (4 V a 40 V).
• Multímetro digital (para confirmar lecturas).
• Cables o puntas de prueba.
• Carga de prueba (puede ser una resistencia de potencia, tira LED o motor DC).
• Destornillador pequeño para ajustar el potenciómetro.

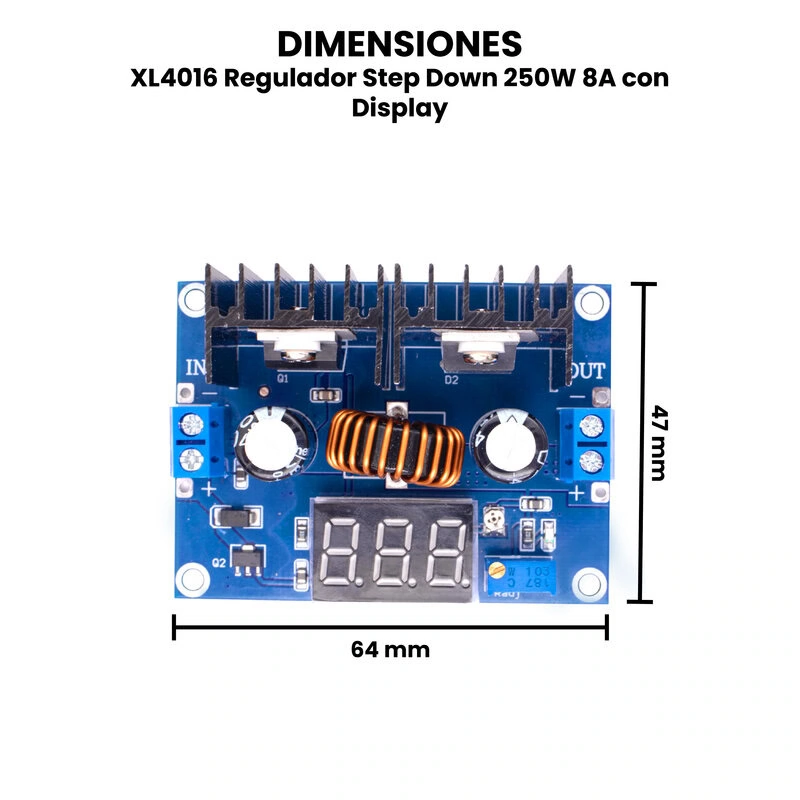

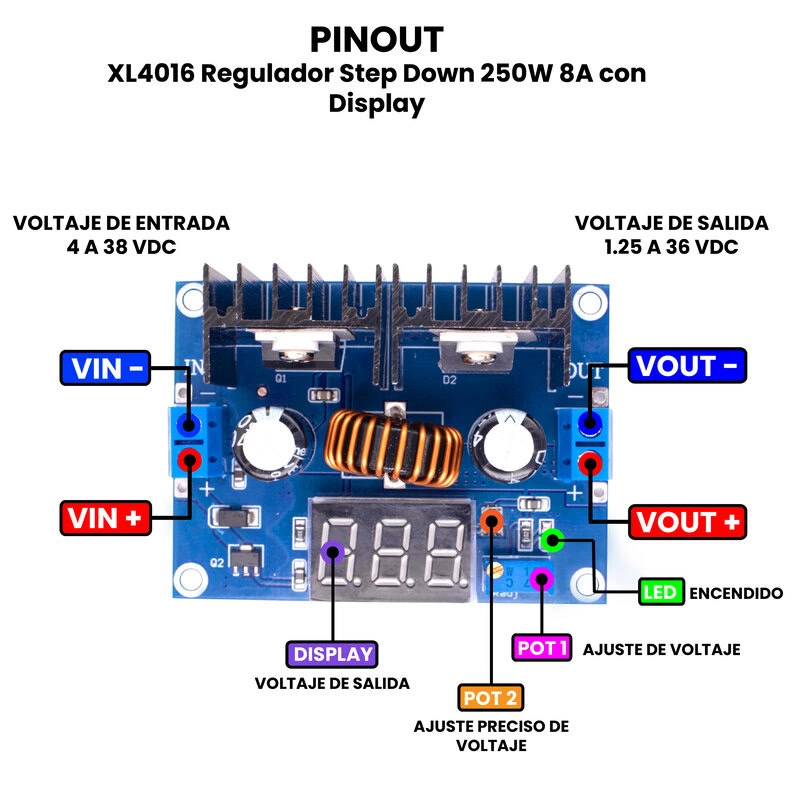

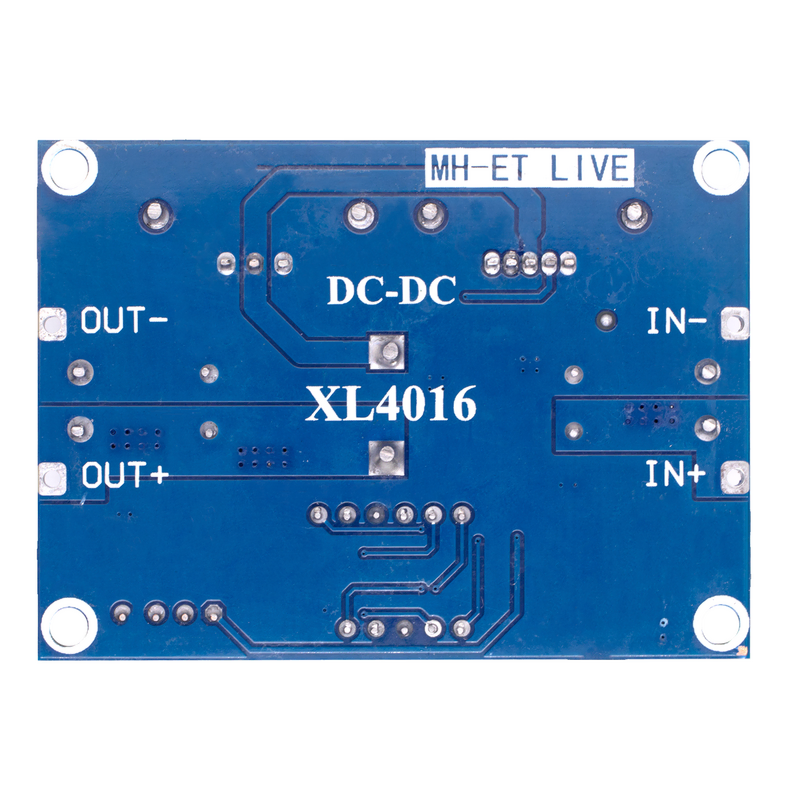

Identificación de Terminales

Asegúrate de identificar correctamente las terminales:

• IN+ y IN- → Entrada de voltaje.
• OUT+ y OUT- → Salida de voltaje.

Conexión de la Fuente de Alimentación

1. Ajusta tu fuente de alimentación sin conectar el módulo todavía a un voltaje seguro para la prueba (ej. 12 V DC).
2. Conecta la polaridad correcta:
   1. IN+ → positivo de la fuente.
   2. IN- → negativo de la fuente.
3. Enciende la fuente y confirma que el display enciende mostrando un valor (voltaje de salida inicial).

Ajuste de Voltaje sin Carga

1. Antes de conectar ninguna carga, usa el potenciómetro para ajustar el voltaje de salida al valor deseado.
   1. Gira lentamente en sentido horario para aumentar el voltaje.
   2. Gira lentamente en sentido antihorario para disminuirlo.
2. Confirma el valor con un multímetro conectado a OUT+ y OUT- para verificar que coincida con el display (puede haber pequeñas diferencias).
3. Puedes dar un ajuste más preciso con el potenciómetro SMD.

Prueba con Carga

1. Con el voltaje ya ajustado, apaga la fuente y conecta tu carga de prueba.
2. Enciende nuevamente la fuente y observa:
   1. Que el módulo mantenga el voltaje de salida.
   2. Que el disipador no se caliente excesivamente (ligero calor es normal).
3. Si el voltaje cae mucho o la pantalla parpadea, la carga puede estar exigiendo más de lo que el módulo puede entregar en ese ajuste.

Comprobaciones Finales

1. Prueba con distintos voltajes de entrada para verificar que el módulo regula correctamente en todos los rangos permitidos.
2. Si planeas usarlo con corrientes cercanas a 8 A, considera colocar un ventilador para evitar sobrecalentamiento.
3. Nunca uses el módulo sin carga conectada a potencias máximas durante mucho tiempo, ya que puede generar calor innecesario.
