XL4015 Convertidor DC-DC Buck Reductor
$ 45.00
Sin existencias
| CANTIDAD | PRECIO |
|---|---|
| 10 piezas | $ 39.15 |
| 25 piezas | $ 34.69 |
| 35 piezas | $ 31.15 |
INFORMACIÓN

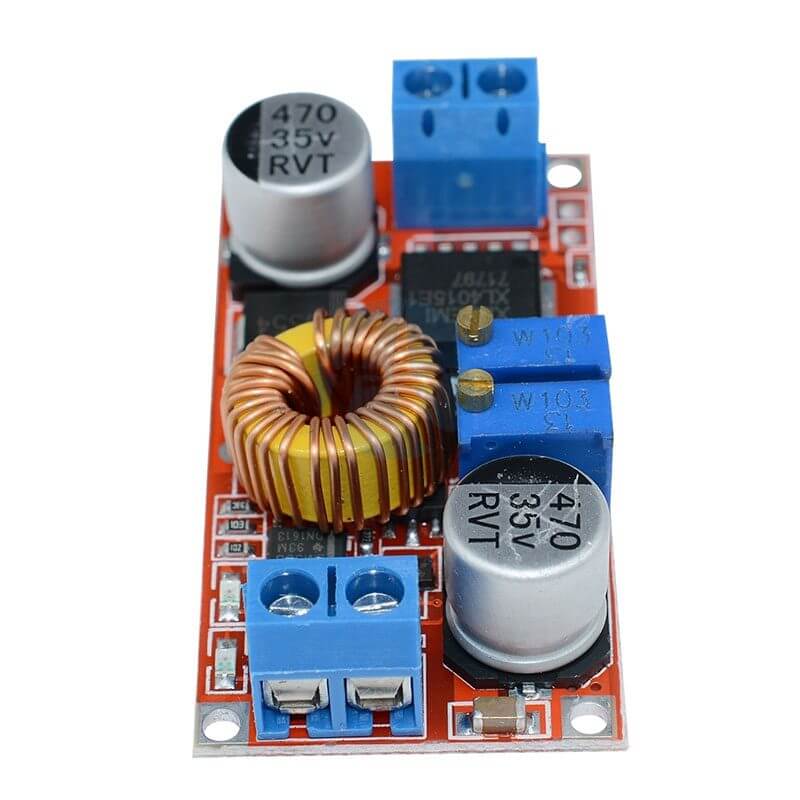

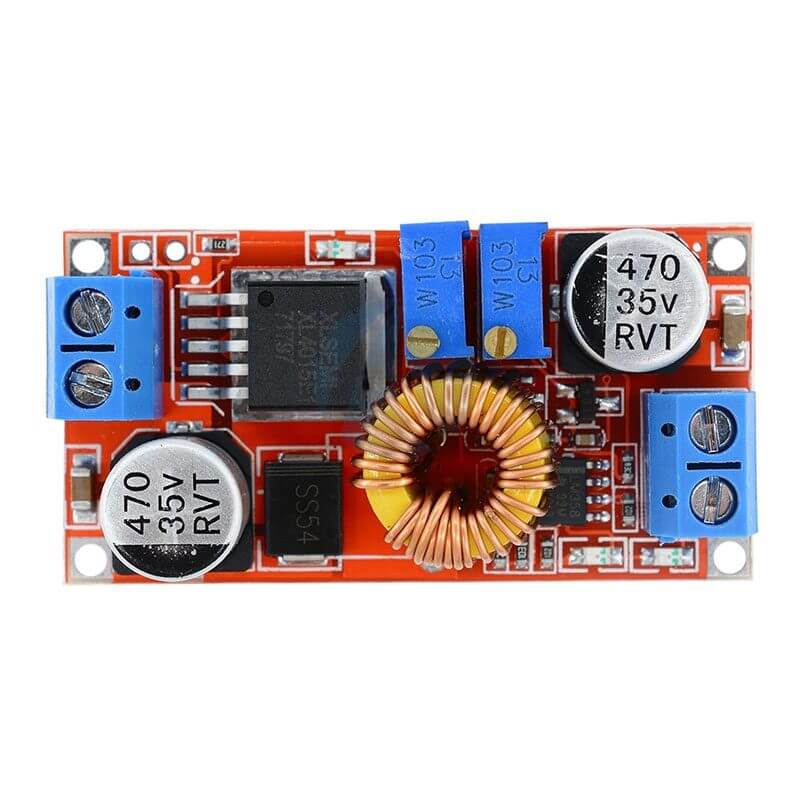

El XL4015 Convertidor DC-DC Buck Reductor es un módulo electrónico que permite disminuir un voltaje de corriente continua (DC) más alto a uno más bajo de manera eficiente, sin generar un gran desperdicio de energía. Funciona mediante un circuito conmutado basado en el chip regulador XL4015, que utiliza la técnica buck (reductora) para convertir el voltaje de entrada en una salida estable y ajustable. Este proceso se logra gracias a un transistor MOSFET de conmutación, un inductor y un diodo Schottky que almacenan y liberan energía rápidamente, manteniendo una conversión estable y eficiente. El módulo puede manejar corrientes altas (hasta 5 A) y cuenta con un potenciómetro que permite ajustar el voltaje de salida según las necesidades del circuito.
El XL4015 Convertidor DC-DC Buck Reductor se utiliza principalmente para proveer un voltaje estable y ajustable a partir de una fuente de mayor tensión, lo que lo hace ideal para proyectos donde se requiere alimentar circuitos electrónicos sensibles, módulos de sensores o microcontroladores. Sus aplicaciones incluyen suministro de energía para Arduino, ESP32, Raspberry Pi (con ajustes adecuados), sistemas de iluminación LED, cargadores de baterías, robots, drones y proyectos de automatización. Gracias a su salida ajustable y alta corriente, es compatible con la mayoría de las tarjetas de desarrollo y módulos electrónicos, siempre que se respete el rango de voltaje y corriente del dispositivo alimentado. Su versatilidad lo convierte en una herramienta muy útil para prototipos, laboratorios de electrónica y proyectos de ingeniería donde se necesite transformar y estabilizar voltajes DC de forma confiable.
ESPECIFICACIONES Y CARACTERÍSTICAS

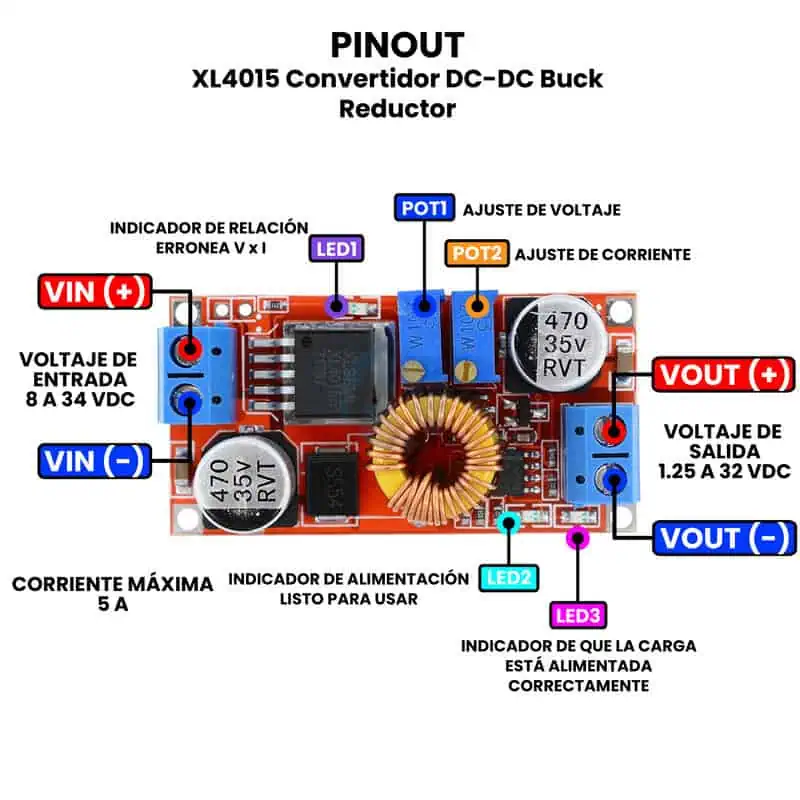

- Tipo: Step-Down.
- Voltajes:
- Entrada: 8 – 34 VDC.
- Salida: 1.25 – 32 VDC.
- Regulación: ± 2.5%.
- Corriente de salida ajustable: 5 A Máximo.
- Potencia: 75 W.
- Frecuencia de operación: De 48 KHz hasta 180 KHz.
- Onda de salida:
- Voltaje: 50 mV.
- Ancho de Banda: 20 M.
- Regulación de Carga: Promedio ±0.5%.
- Eficiencia: 96%.
- Protecciones:
- Corto circuito hasta 8A.
- Sobre calentamiento automático se apaga la salida.
- Protección frente a Inversión de polaridad: Ninguna.
- Temperatura de funcionamiento: -40 °C a 85 °C.

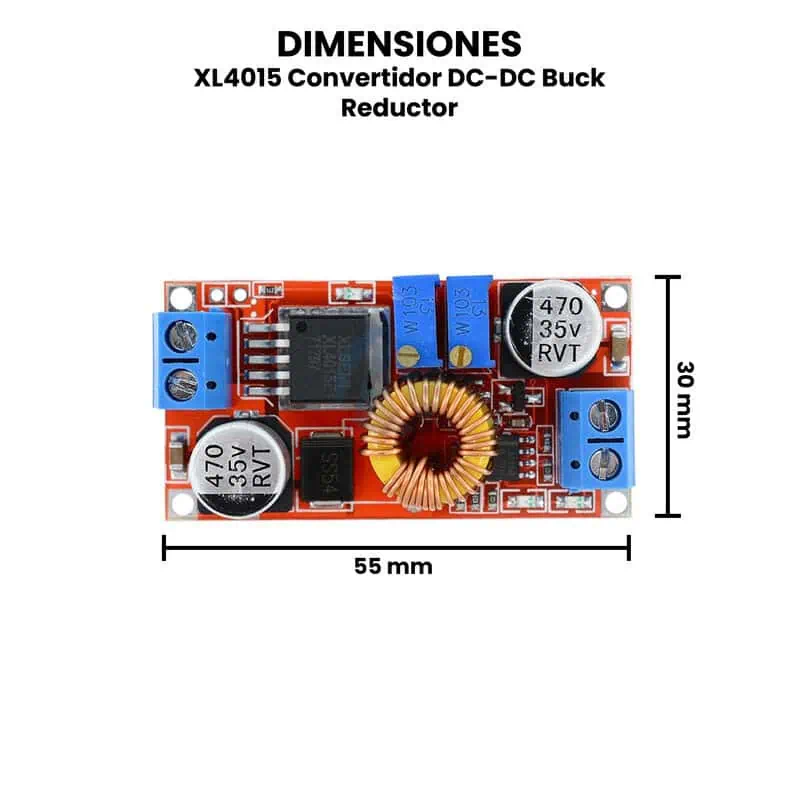

- Dimensiones: 55 mm x 30 mm x 15 mm.
- Peso: 18 g.
DOCUMENTACIÓN Y RECURSOS
TUTORIALES
INFORMACIÓN ADICIONAL
¿Cómo utilizar el convertidor?
Recuerda que este tipo de convertidores STEP DOW el voltaje de salida no debe de exceder al voltaje de entrada.
- Conectaremos la fuente de alimentación a nuestro convertidor XL4015 adecuadamente. Instantáneamente, observaremos que prende un LED que nos indica que el módulo ha sido energizado.
- Con ayuda de un multímetro mediremos el voltaje de salida que nos proporciona nuestro regulador.

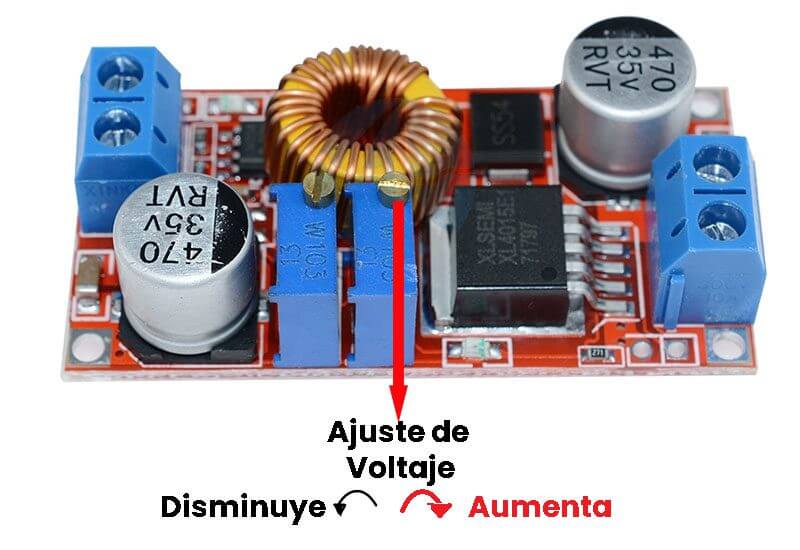

- Con el potenciómetro de ajuste de voltaje(V), lo giraremos hasta obtener el voltaje de salida requerido.

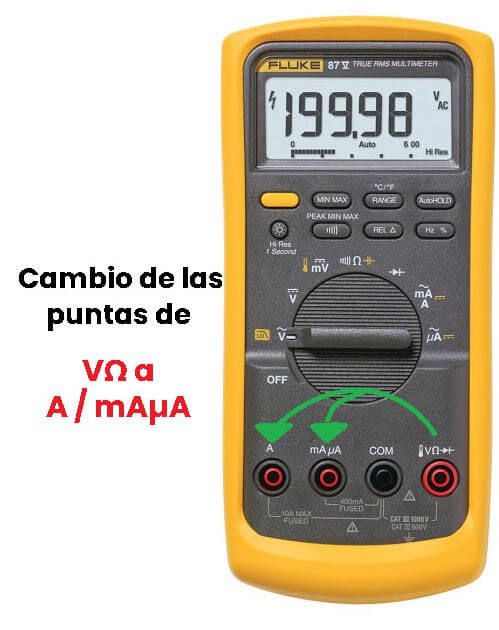

- Ahora realizaremos el ajuste de corriente (I), solo cambiaremos la entrada de las puntas del multímetro, para medir corriente.
- Ahora giraremos el segundo trimpot para ajustar la corriente deseada por nuestro dispositivo que conectaremos a la salida.
- Una vez realizadas estas calibraciones colocaremos la carga.
