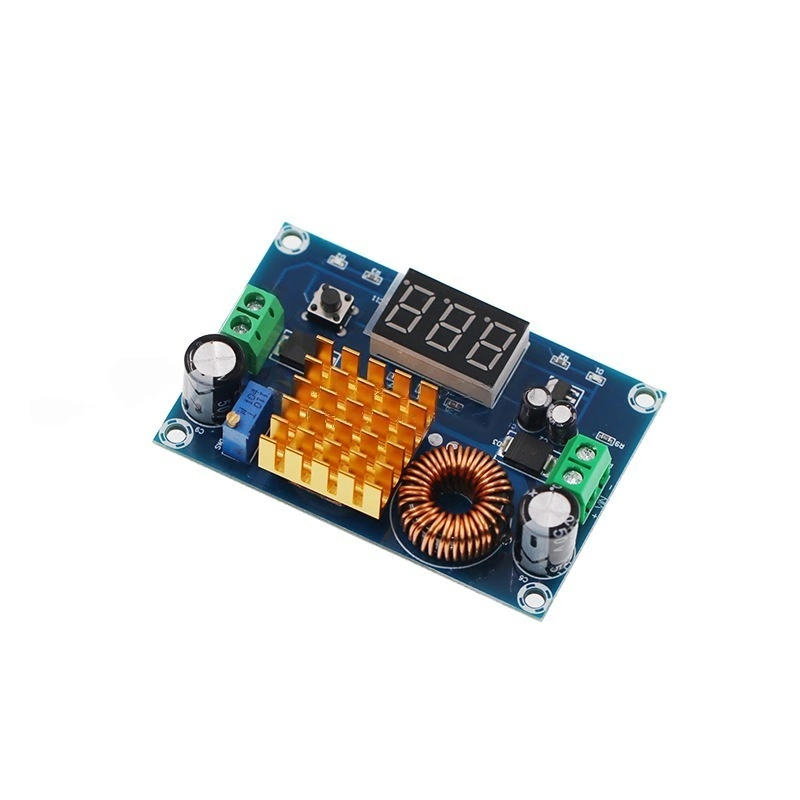

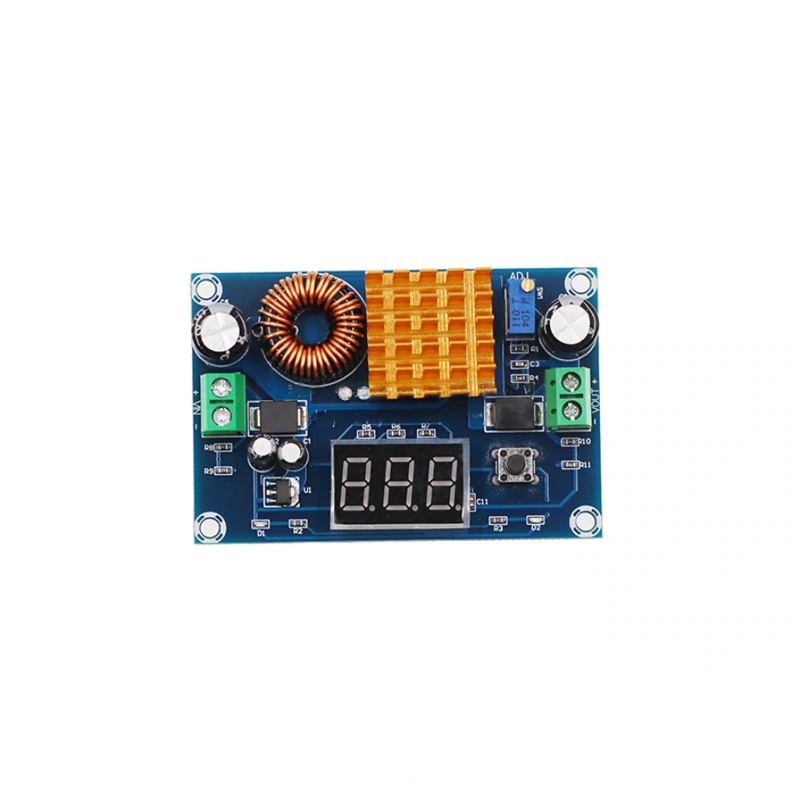

XH-M411 Convertidor Boost 4-35V a 5-45V 5A 100W

INFORMACIÓN

El XH-M411 Convertidor Boost 4-35V a 5-45V 5A 100W es un módulo elevador de voltaje de corriente continua que permite aumentar una tensión de entrada baja (desde 4V hasta 35V) a una tensión de salida más alta ajustable entre 5V y 45V, con capacidad de manejar hasta 5 A y una potencia máxima de 100W.  El módulo incorpora un potenciómetro para ajustar la salida y una pantalla digital para monitorear el voltaje.

El XH-M411 Convertidor Boost 4-35V a 5-45V 5A 100W tiene una amplia gama de usos y aplicaciones en electrónica y proyectos de energía. Se utiliza para alimentar dispositivos que requieren un voltaje superior al disponible, como tiras de LED, motores de corriente continua, cámaras, routers o sistemas de audio portátiles. También es útil en proyectos de energía renovable, como elevar la tensión de paneles solares o baterías para cargar otros dispositivos o alimentar controladores.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: XH-M411.
• Chip controlador: XL6019.
•  Voltajes:
  • Entrada: 4 – 35 VDC.
  • Salida: 5 – 45 VDC (ajustable).
• Corriente Máxima: 5 A.
• Potencia Máx.: 100 W.
• Precisión de Voltaje: 0.1 V.
• Rango de visualización del voltímetro: 5V a 30V (si la entrada es inferior a 4.5V, no se muestra).
• Temperatura de Funcionamiento: -20 °C a 50 °C.

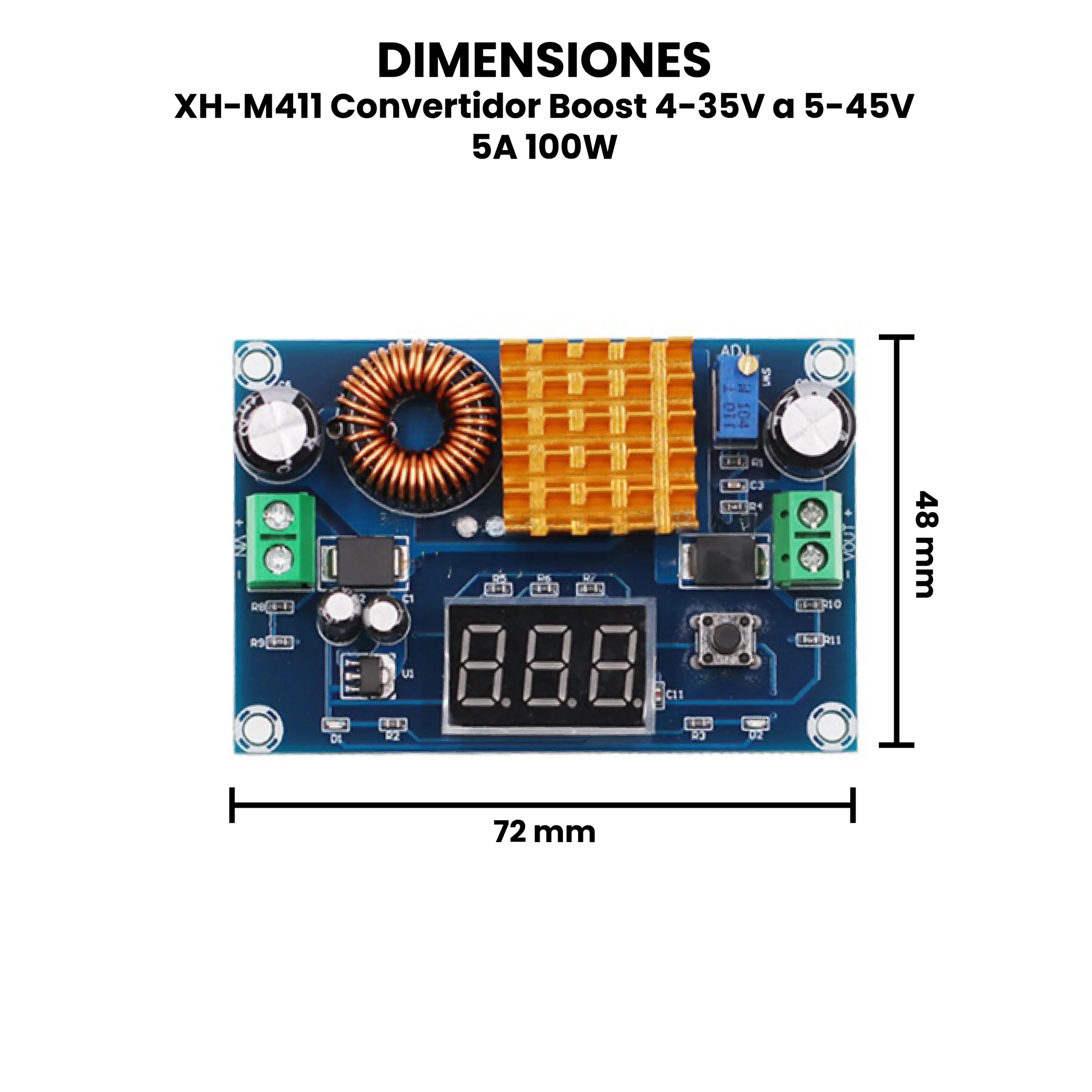

• Dimensiones: 72 mm x 48 mm x 18 mm.
• Peso: 36 g.

NOTA: Si se alimenta el módulo con 4 VDC, se debe de dejar estabilizar el voltaje de salida, antes de conectar la carga, ya que lo elevará al máximo para compensarlo, después de unos segundos el voltaje de salida se mantendrá estable.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

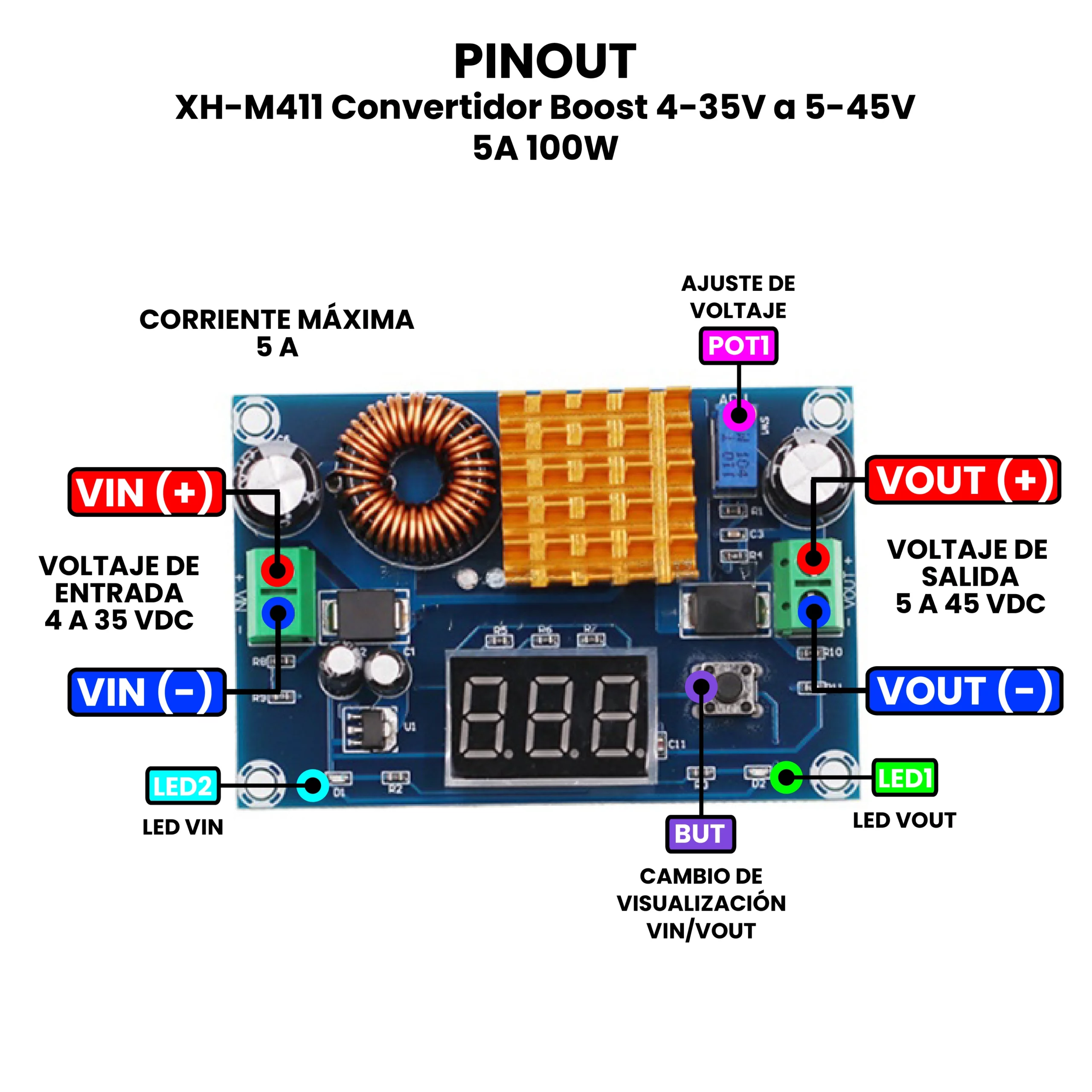

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo funciona el XH-M411 Convertidor Boost 4-35V a 5-45V 5A 100W?

Su funcionamiento se basa en la topología DC-DC boost, donde mediante el uso de una bobina, un transistor de conmutación y un diodo rectificador se almacena y transfiere energía de forma pulsada, elevando el nivel de voltaje. El módulo incluye conectores de tornillo para facilitar la conexión del sistema eléctrica que se disponga en este.

Instrucciones de Funcionamiento.

1. Conecte la terminal de entrada del XH-M411 a una fuente de alimentación con un voltaje de 4 a 35 VDC. Preste atención a la polaridad positiva y negativa.
2. Encienda el interruptor de encendido y la pantalla del XH-M411 mostrará el voltaje de salida aumentado.
3. Si el voltaje de salida no es suficiente para cumplir con el voltaje de funcionamiento de la carga, el voltaje se puede ajustar utilizando el potenciómetro.
4. Conecte la terminal de salida de la carga, prestando atención a los polos positivos y negativos.
5. Presione el botón de cambio de voltaje para intercambiar la visualización entre el voltaje de salida (LED rojo) y entrada (LED azul).
