XH-M214 Control Automatico de Riego con Sensor Higrometro

INFORMACIÓN

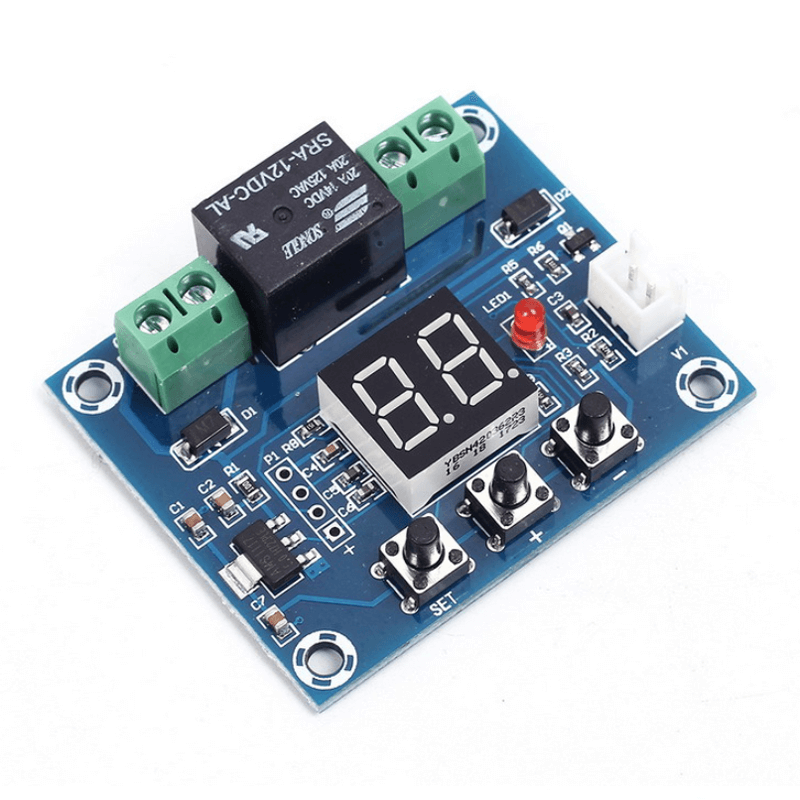

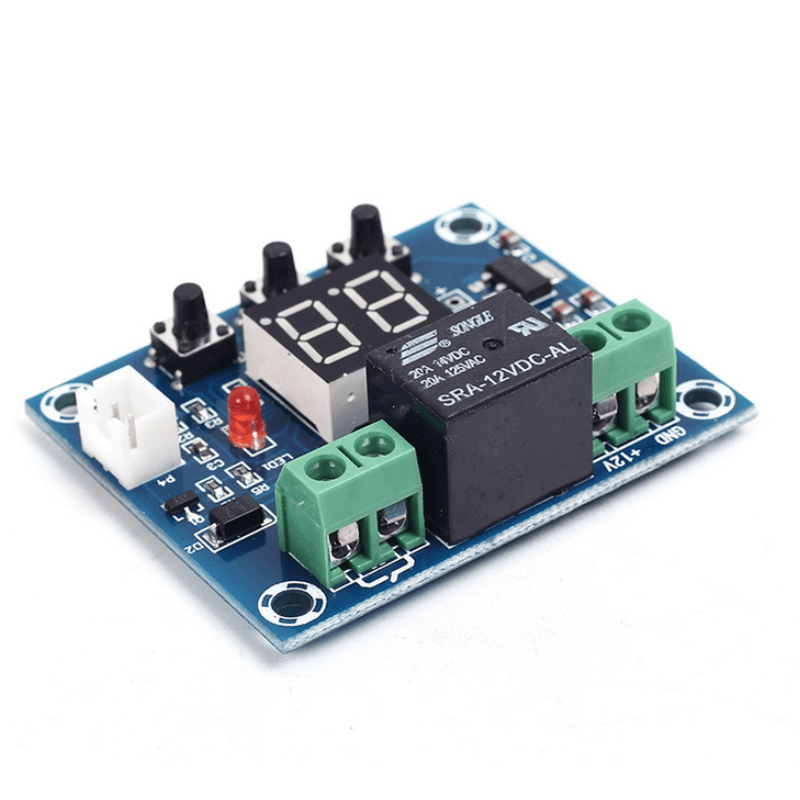

El XH-M214 es un módulo de control automático de riego que funciona en conjunto con un sensor higrómetro FC-28, diseñado para medir la humedad del suelo y activar automáticamente una bomba de agua o válvula cuando el nivel de humedad es bajo. Este sistema integra una placa de control con un relé electromecánico que actúa como interruptor para encender o apagar el sistema de riego según los valores que detecta el sensor. El sensor higrómetro funciona midiendo la resistencia eléctrica entre sus sondas metálicas: a mayor humedad, menor resistencia; a menor humedad, mayor resistencia. Cuando la humedad cae por debajo de un umbral preestablecido (ajustable mediante un potenciómetro en la placa), el relé se activa y permite el paso de corriente a la bomba.

El módulo XH-M214 con sensor higrómetro es una solución práctica y económica para implementar sistemas de riego automático, ideal en aplicaciones como huertos urbanos, macetas inteligentes, invernaderos, jardines domésticos y cultivos automatizados. Su principal uso es detectar el nivel de humedad en el suelo y activar automáticamente una bomba de agua o una electroválvula cuando la tierra está seca, evitando tanto el riego excesivo como la deshidratación de las plantas. Aunque este módulo funciona de forma autónoma, también es compatible con tarjetas de desarrollo como Arduino, ESP8266, ESP32 y otras placas similares, lo que permite agregar funcionalidades como monitoreo remoto, envío de notificaciones o control desde una app móvil. Gracias a su relé integrado y su diseño plug-and-play, el XH-M214 es ideal tanto para principiantes como para proyectos de automatización agrícola más avanzados.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Voltaje de Funcionamiento: 12 VDC.
• Corriente de operación: < 200 mA (sin carga en el relé).
• Tipo de salida: Salida de relé (NO/NC).
• Capacidad del relé: Hasta 250 V AC / 10 A o 30 V DC / 10 A.
• Sensor compatible: Sensor higrómetro FC-28 (tipo resistivo, incluido).
• Indicador LED:
  • LED rojo: estado del módulo encendido.
• Temperatura de operación: -20 °C a 60 °C.
• Rango de humedad: 20-99% RH
• Control de precisión: 1% RH
• Conexiones de salida: Bornes de tornillo (para bomba o carga externa)
• Conectores:
  • Conector de 3 pines para el sensor de humedad.
  • Conector bornera de alimentación.

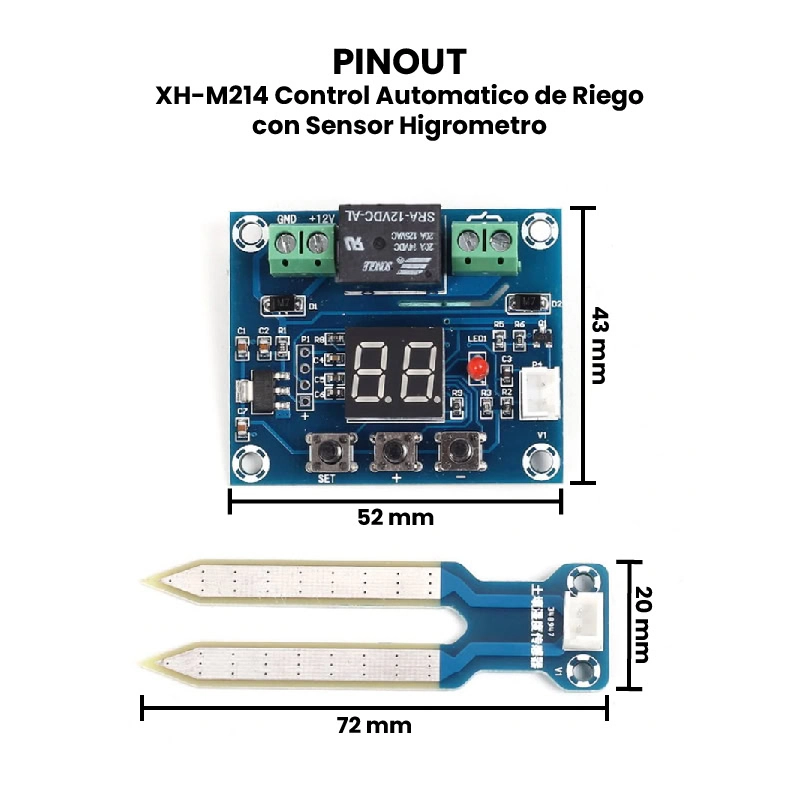

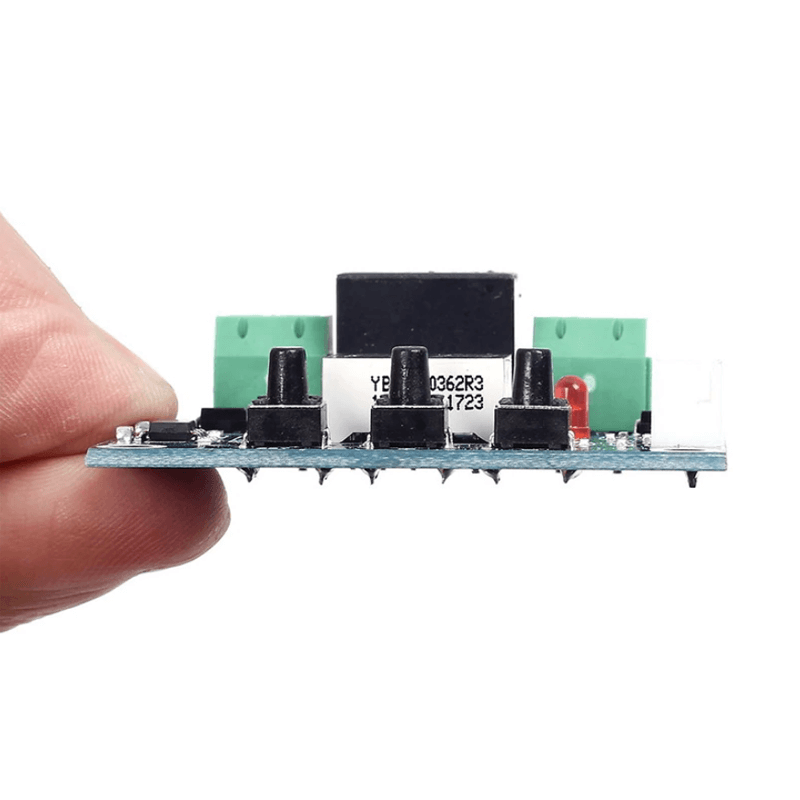

• Dimensiones: 52 mm x 43 mm x 16 mm (Módulo).
• Dimensiones: 72 mm x 20 mm (Sensor).
• Peso: 30 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

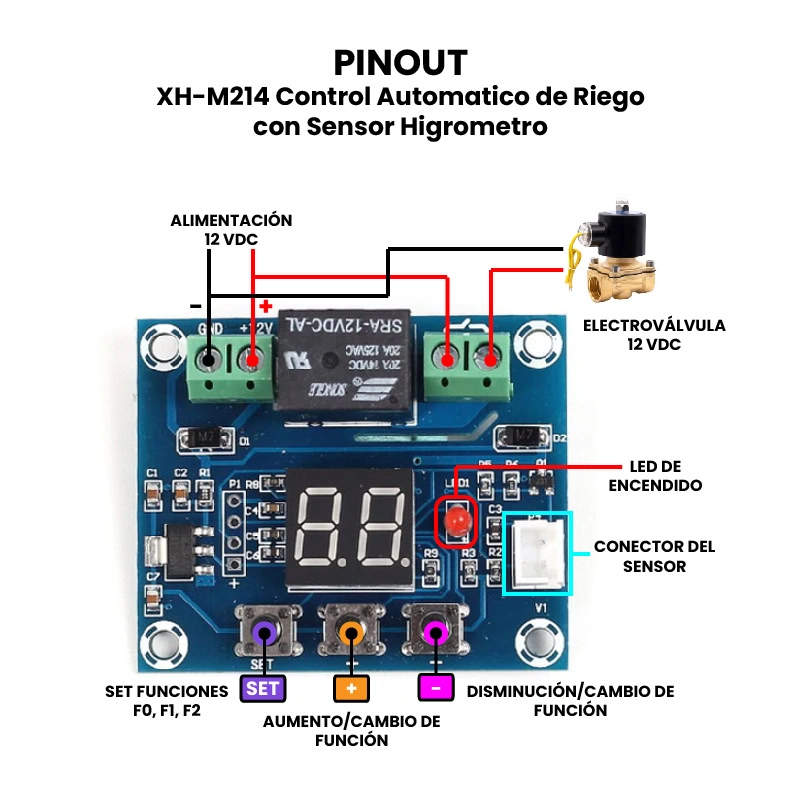

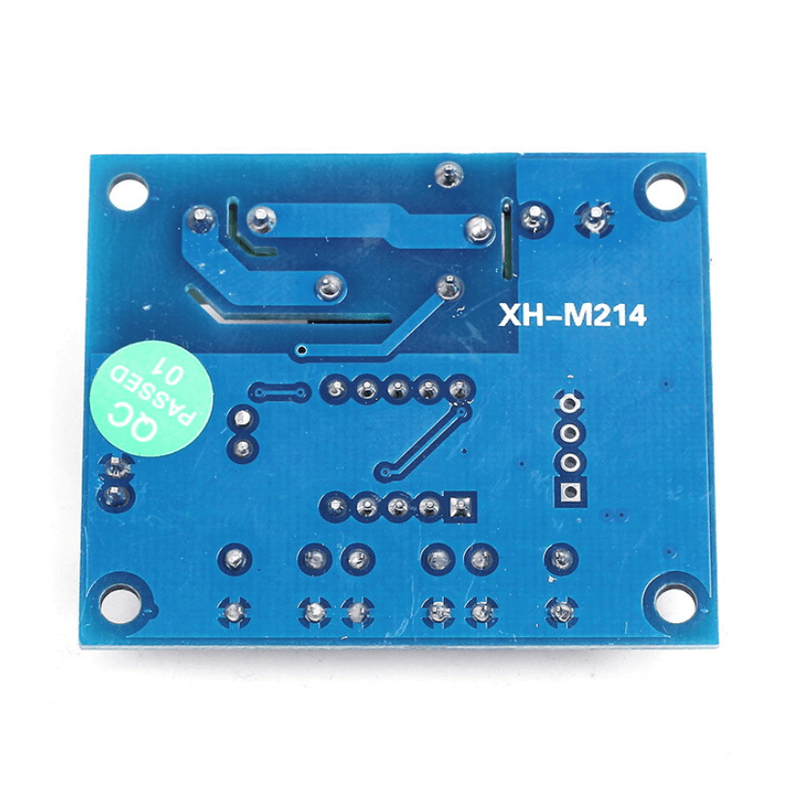

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo funciona el sensor de humedad XH-M214?

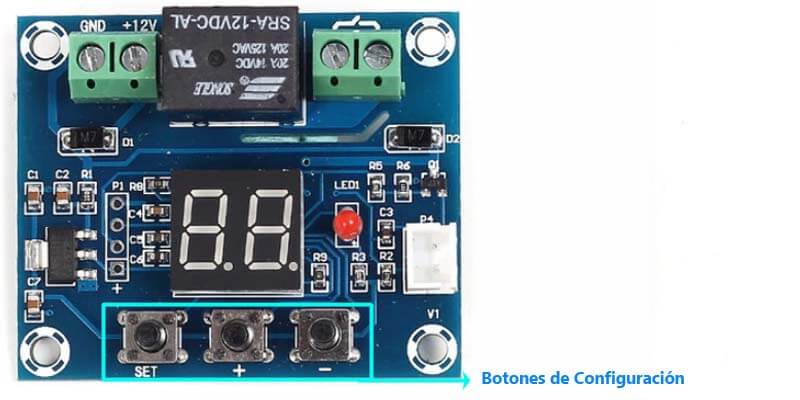

Este dispositivo cuenta con tres botones para poder configurar nuestro dispositivo (SET,  +/botón y -/botón).

Botones:

• SET: Entra en el modo de configuración F₀ donde puedes ajustar el nivel de humedad para iniciar el riego.
• + (más): Sirve para aumentar el valor mientras estás en modo F, o para grabar en modos posteriores.
• – (menos): Permite retroceder o disminuir los valores, especialmente útil en el modo F₂.

Las configuraciones son:

• F0 (para ingresar a este modo solo pulsé SET).
  • Configuración de humedad: Los valores que se visualizaran son porcentuales, es decir, colocaremos si queremos un 50% u 80%  de humedad e inicio de encendido de la válvula; ya que si no se encuentra en este porcentaje de humedad la válvula se accionará.
• F1 (para ingresar a este modo pulsé SET y +/botón).
  • Periodo de tiempo: Una vez que haya parado el riego se coloca en esta sección un porcentaje en donde sensor detectara que tan seco está el suelo; esto para poder volver activar la válvula.
• F2 (para ingresar a este modo pulsé SET y dos veces +/botón, si quiere retroceder presionar él -/botón).
  • Calibración: Colocaremos que tan exacto requerimos que sea el riego y medición de humedad, solo son valores entre 0,1 y -1.
