INFORMACIÓN

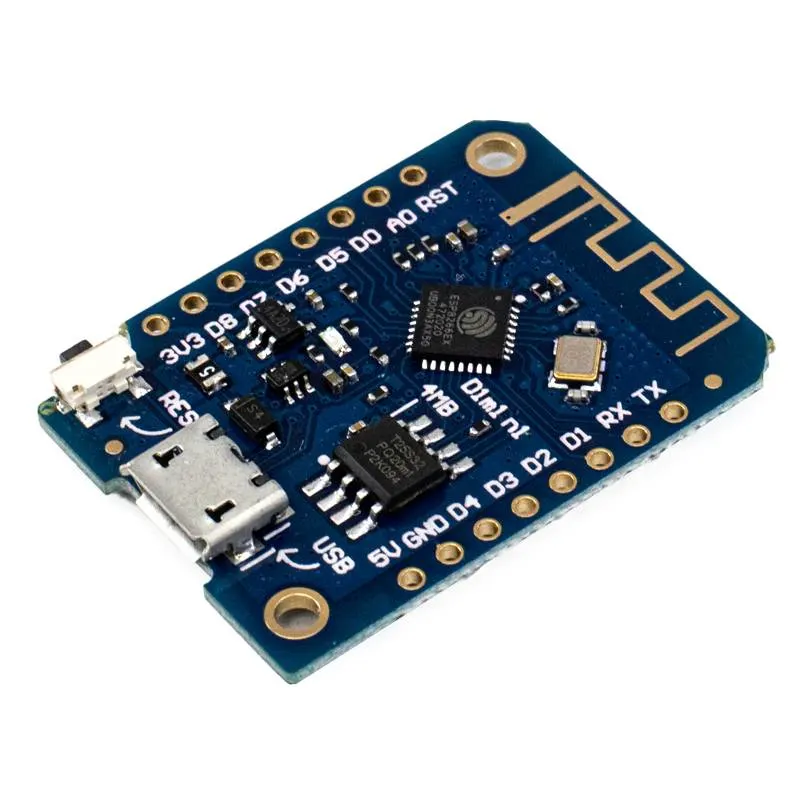

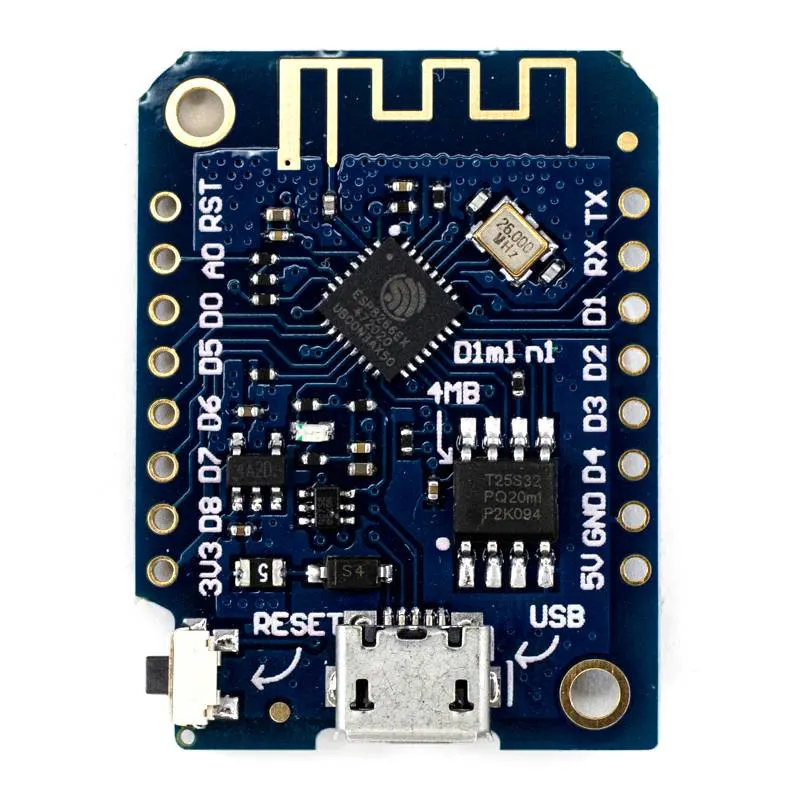

El Wemos D1 Mini V3.0 ESP8266EX es una placa de desarrollo compacta basada en el microcontrolador ESP8266EX, con capacidad Wi-Fi y compatible con plataformas como Arduino. Es ideal para proyectos de IoT y automatización.
El Wemos D1 Mini V3.0 ESP8266EX se utiliza principalmente para conectar dispositivos a internet en proyectos como sensores remotos, control de dispositivos y domótica, gracias a su facilidad de programación y pequeño tamaño.
ESPECIFICACIÓN Y CARACTERÍSTICAS
- Modelo: Wemos D1 Mini V3.0
- MCU: ESP8266EX
- CPU: Tensilica L106 32-bit
- Color de PCB: Azul
- Voltaje
- Suministro MicroUSB: 5V DC
- Operación: 3.3V
- Entradas / Salidas: 3.3V DC (No usar 5V)
- Consumo de corriente: >400mA

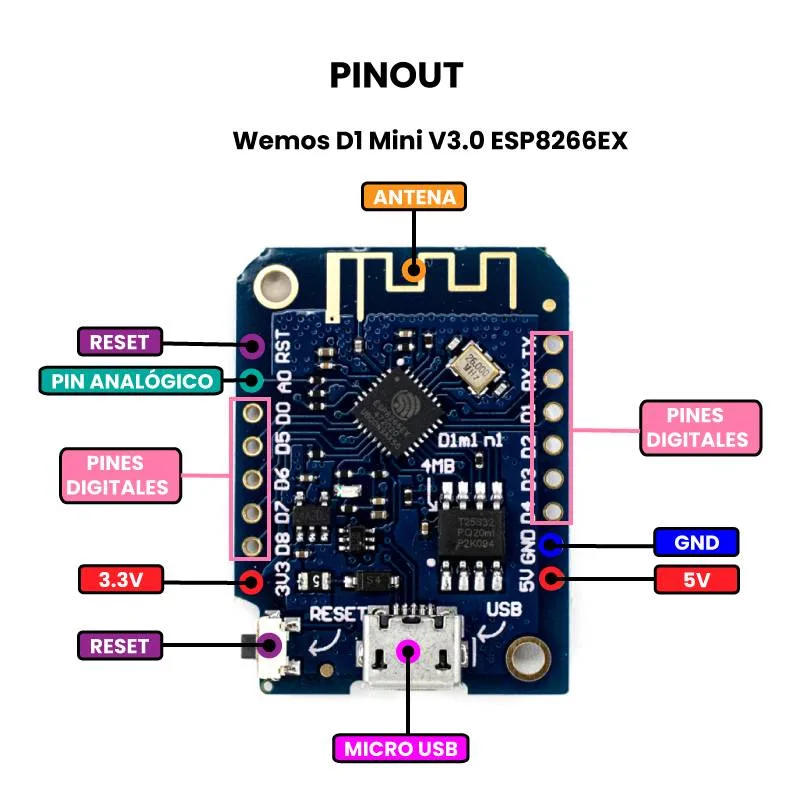

- Pines
- Digitales: 11 de entrada / salida
- Analógicos: 1 ADC
- Interfaces: GPIO, UART, I2C, HSPI, PWM
- Indicación LED: Pin D4 (GPIO2)

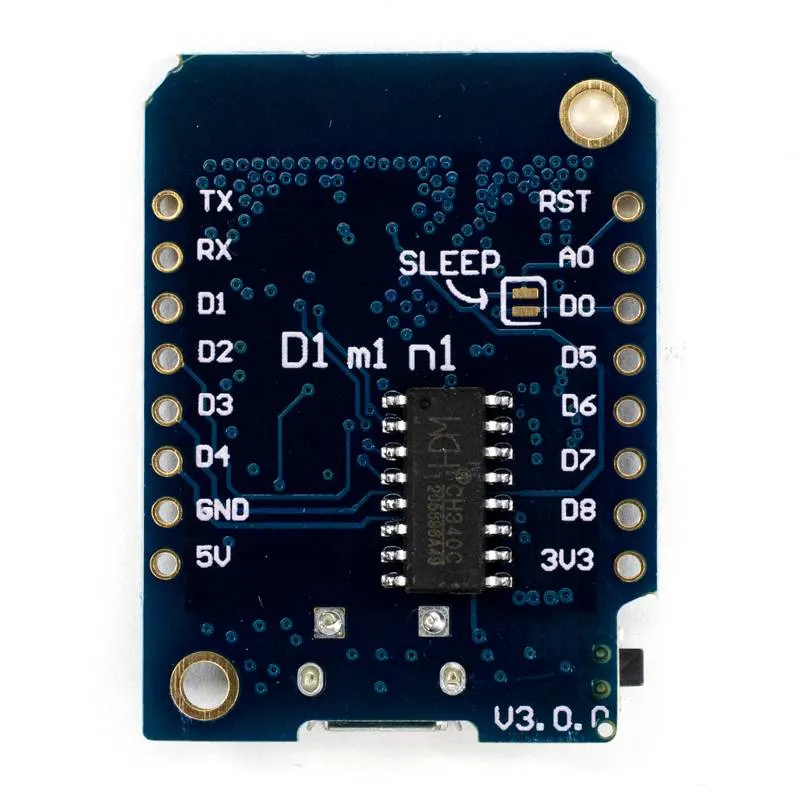

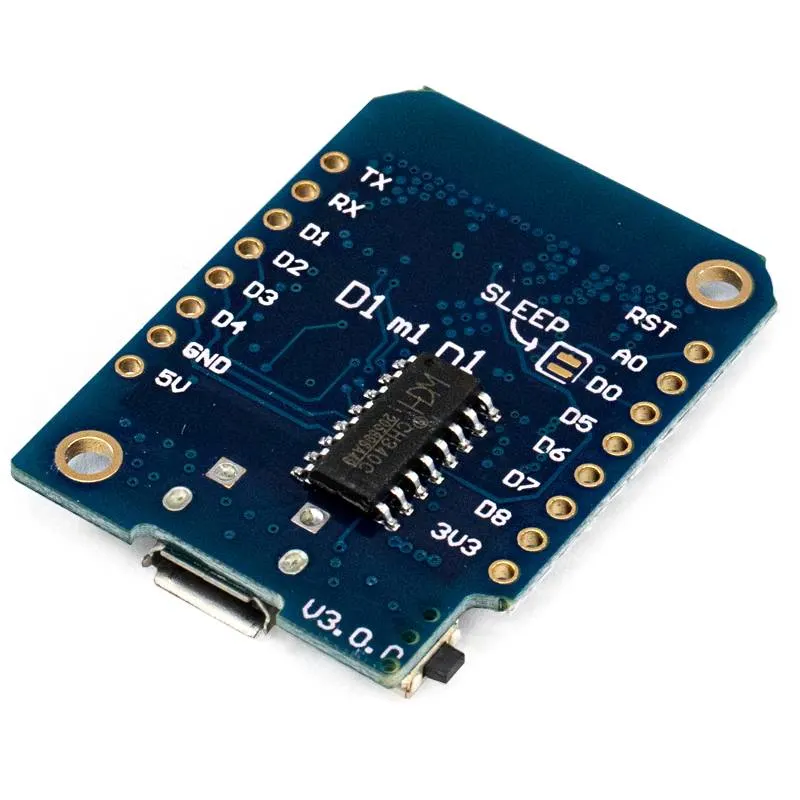

- Chip conversor USB-serial: CH340G
- RAM: 50 kB SRAM
- Memoria Flash: 4 MB
- Tasa de baudios: 300-4608000 baudios, por defecto 115200 bps
- Soporte para comandos AT, servidor en la nube y kits de desarrollo (SDK), actualización de firmware
- Frecuencia de reloj: 80 MHz (hasta 160 MHz)
- Rango de frecuencia: 2.4 GHz – 2.5 GHz (2412M-2484M)
- Potencia de salida en modo 802.11b: + 20 dBm
- Modos WiFi: Cliente, Soft AP, Cliente + Soft AP (estación, softAP, estación + softAP)
- Seguridad: WPA-PSK, WPA2-PSK
- Cifrado: WEP, TKIP, AES
- Protocolos WiFi: 802.11 b / g / n

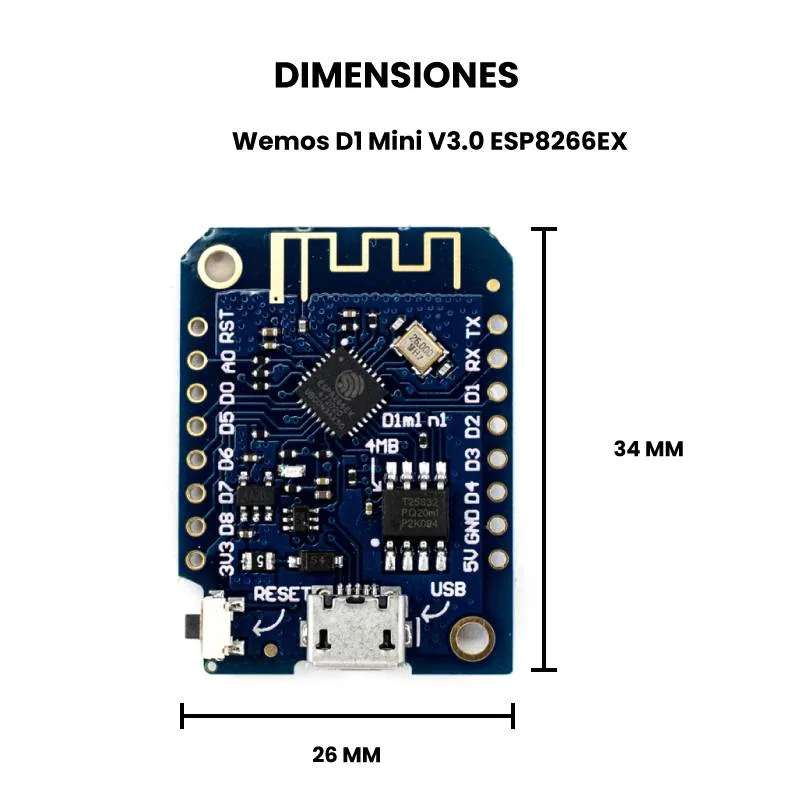

- Dimensiones: 34 mm x 26 mm
- Peso: 7.1 g
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Introducción de como utilizar:
Para comenzar a utilizar esta placa y programarla desde la PC o Laptop deberás instalar su controlador, para este caso la placa incorpora el chip CH340G el cual se encarga de programar y establecer comunicación USB-Serial. En el siguiente link podrás descargar el controlador universal CH341SER el cual incorpora la versión CH340G que necesita la placa:
*Nota: Instalar el controlador de acuerdo al sistema operativo de tu PC o Laptop. En caso de haber instalado anteriormente no instalar el controlador.
Ya instalado el controlador puedes conectar la placa a tu PC. Para comprobar que se instaló correctamente el controlador y le asigno un puerto COM a la placa, sigue los siguientes pasos:
- Abrir “Administrador de dispositivos”
- Conectar la placa al PC
- Dar clic en Puertos (COM , LPT)
- Debe de reconocer la placa como se muestra en la siguiente imagen:
Programación de la Wemos D1 Mini V3
Ya instalado el controlador podrás programarlo en diferentes entornos de programación podrás elegir:
- Arduino IDE (en lenguaje C++),
- MicroPython
- Javascript (Espruino, Duktape, Mongoose JS)
- LUA
- ATOM
- Y otros…
Es muy utilizado con Arduino IDE ya que cuenta con gran variedad de ejemplos, información y otros recursos, que te ayudaran a comenzar a utilizar esta placa. Para utilizar con Arduino IDE deberás realizar los siguientes pasos:
- Abrir Arduino IDE. Si no lo has instalado descárgalo directamente de la pagina de Arduino, instalar la versión ejecutable no instalar la versión portable.
- Copiar el siguiente URL: http://arduino.esp8266.com/stable/package_esp8266com_index.json
- Dirigirse a la pestaña de Arduino llamada “Archivo”.
- Dar clic en “Preferencias”.
- Dirígete al Gestor de URLs Adicionales de Tarjetas:
- En la casilla pegar la URL. Si hay otra URL colocar una coma al final, dar un espacio y pegar la URL.
- Dar clic en Ok.
- Ir a la pestaña de Arduino llamada “Herramientas”
- Dar clic en “Placa:” y después a “Gestor de tarjetas…”
- Sandra una ventana, buscar las placas “esp8266 by ESP8266 Community” e instalarlas.
Para comprobar la instalación de las tarjetas ESP8266 en Arduino IDE y cargar códigos a la placa realiza lo siguiente:
- Ir a la pestaña de Arduino llamada “Herramientas”
- Dar clic en “Placa:”
- Seleccionar ESP8266 Boards y buscar la placa “LOLIN Wemos D1 R2 & MINI”
- Después conectar la placa al PC.
- Ir nuevamente a “Herramientas” y seleccionar el puerto COM que le asigno la PC a la placa.
- Carga el siguiente código para comprobar que todo salió bien. El código es un blink en el Led que incorpora la placa que esta asignado al pin 2 del Wemos D1 Mini V3.
Código en Wemos D1 Mini V3:
void setup() {
// inicializa el pin digital 2 como salida
pinMode(2, OUTPUT);
}
void loop() {
digitalWrite(2, HIGH); // Enciende el LED
delay(1000); // Espera un segundo
digitalWrite(2, LOW); // Apaga el LED
delay(1000); // Espera un segundo
}
ENLACES EXTERNOS
