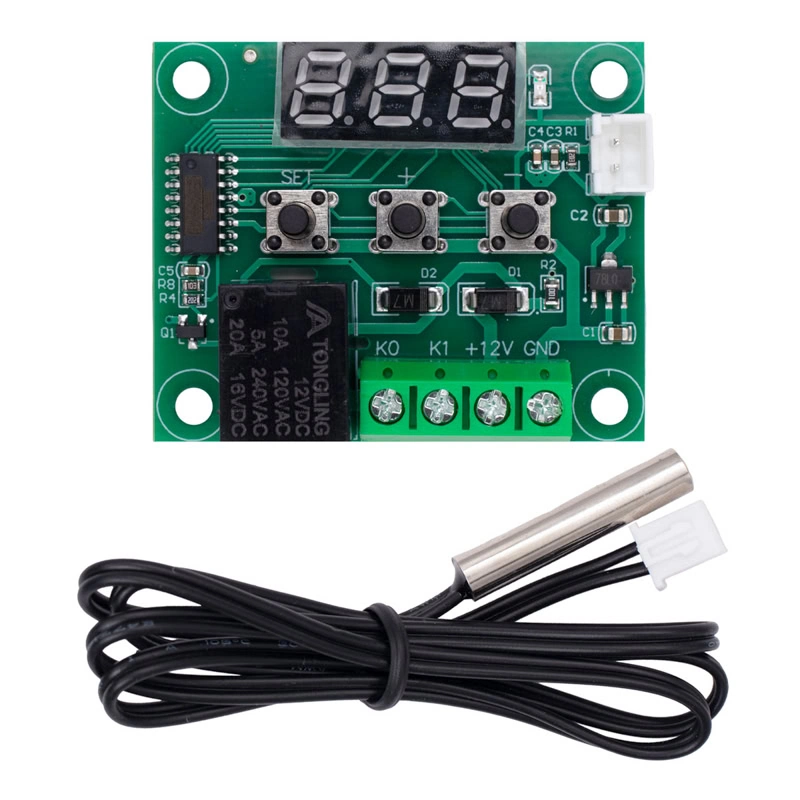

AR0105 - W1209 Control de Temperatura NTC 12 V DC Principal

AR0105 - W1209 Control de Temperatura NTC 12 V DC Diagrama de Conexión VCA PINOUT

AR0105 - W1209 Control de Temperatura NTC 12 V DC Quinto

AR0105 - W1209 Control de Temperatura NTC 12 V DC Secundario

AR0105 - W1209 Control de Temperatura NTC 12 V DC Tercero

AR0105 - W1209 Control de Temperatura NTC 12 V DC Cuarto

AR0105 - W1209 Control de Temperatura NTC 12 V DC Sexta

AR0105 - W1209 Control de Temperatura NTC 12 V DC Spetima

W1209 Control de Temperatura NTC 12 V DC

$ 42.00

Sin existencias

CANTIDAD	PRECIO
10 piezas	$ 36.54
25 piezas	$ 32.82
35 piezas	$ 29.78

SKU: AR0105 Categorías: AMBIENTALES, INDICADORES & CONTROLADORES, SENSORES Etiquetas: 0.5%, 10 K, control, Control de temperatura, Impermeable, ntc, temperatura, W1209

INFORMACIÓN

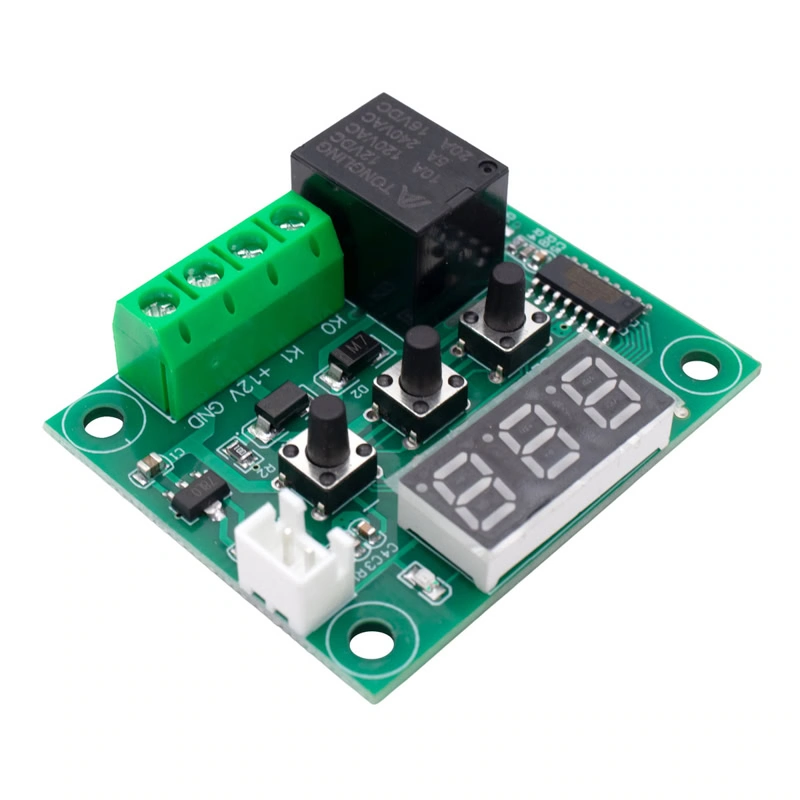

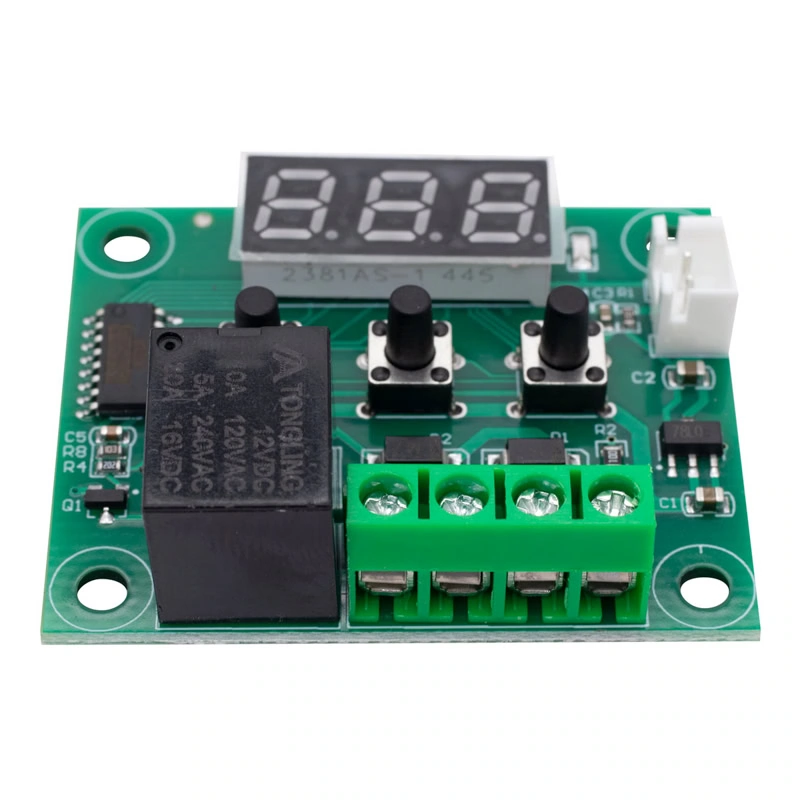

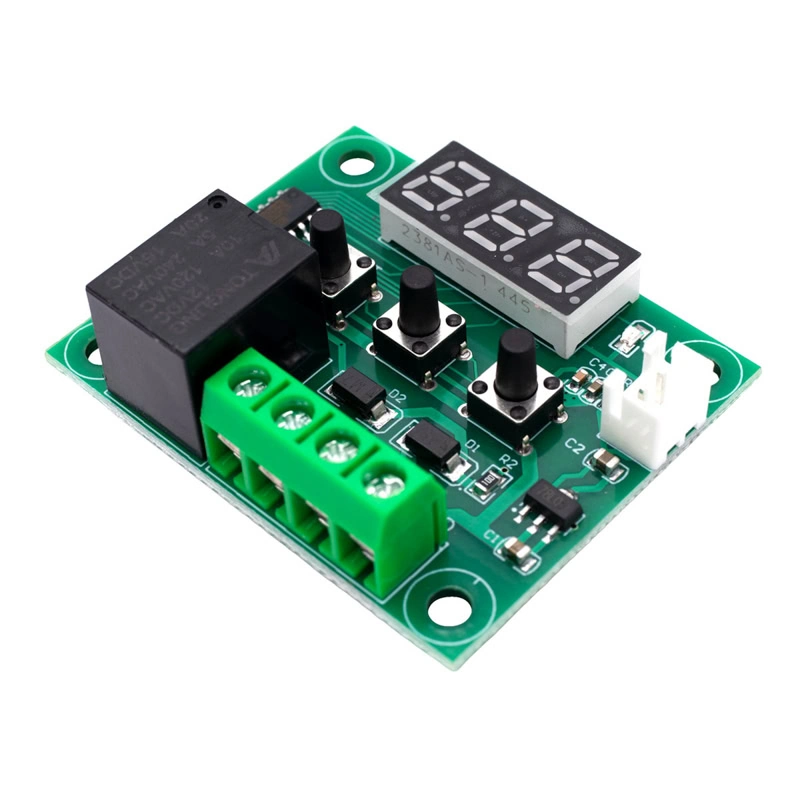

El W1209 Control de Temperatura NTC 12V DC es un módulo electrónico compacto que permite monitorear y controlar la temperatura de manera precisa utilizando un sensor NTC (coeficiente de temperatura negativo). Funciona con una alimentación de 12V DC y cuenta con una pantalla digital de tres dígitos que muestra la temperatura en tiempo real. Este módulo incorpora un relé que se activa o desactiva automáticamente según los parámetros establecidos por el usuario, lo que lo hace ideal para sistemas de control térmico como incubadoras, sistemas de refrigeración, acuarios, invernaderos y proyectos de automatización. El W1209 Control de Temperatura 12 V DC incluye un sensor de temperatura impermeable NTC (10 K 0.5%).

El W1209 Control de Temperatura NTC 12V DC se utiliza para medir y regular la temperatura en una amplia variedad de aplicaciones electrónicas y automáticas. Sus usos más comunes incluyen sistemas de control térmico en incubadoras, ventilación, refrigeración, acuarios, tanques de agua, invernaderos, impresoras 3D y proyectos de domótica. Gracias a su relé integrado, puede encender o apagar dispositivos eléctricos según la temperatura establecida, lo que lo convierte en una herramienta eficiente para mantener condiciones térmicas constantes. Aunque el W1209 puede funcionar de manera autónoma, también es compatible con tarjetas de desarrollo como Arduino, ESP8266, ESP32, STM32, y otras mediante la lectura del estado del relé o del sensor NTC, permitiendo integrarlo en sistemas más complejos de monitoreo o control inteligente.

El controlador de temperatura W1209 se puede proteger con su carcasa de acrílico correspondiente, la cual se vende por separado.

ESPECIFICACIONES Y CARACTERÍSTICAS

Modelo: W1209.
Voltajes:
- Alimentación: 12 VCD.
- Operación: 3.3 V (regulación 12 V a 3.3 V incluida en el módulo).
Corrientes:
- Estática: <= 35 mA.
- Activación: <= 65 mA.
Temperaturas:
- Para el módulo: Temperatura desde -10 °C hasta 60 °C / Humedad desde 20% hasta 85%.
- Para el sensor: Temperatura desde -50 °C hasta 110 °C / Humedad desde 0% hasta 100%.
Rango de medición y de control de temperatura: -50 °C a +110 °C.
Resolución:
- General: -9.9 a 99.9.
- Gradual: 1 °C.
Precisión:
- Control y de medición: 0.1 °C.
- Histéresis: 0.1 °C.
Frecuencia de actualización: 0.5 seg.

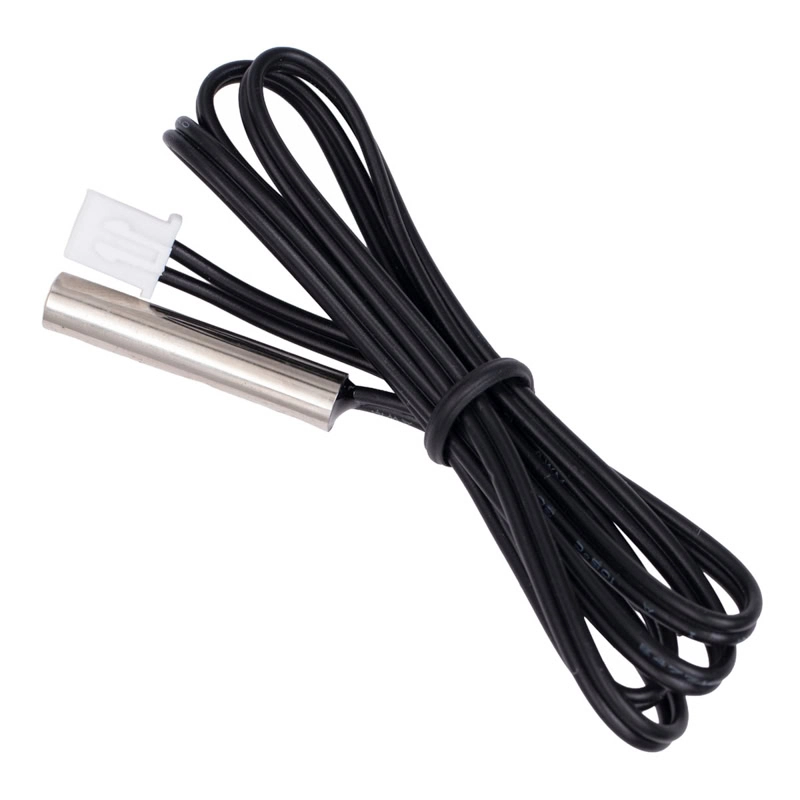

Sensor: NTC (10 K 0.5%), sensor resistente al agua.
Consumo de energía a la salida del reley de 1 canal: 20 A.
Con display triple.
Con LED indicador de funcionamiento.
Largo del cable: 45 cm.

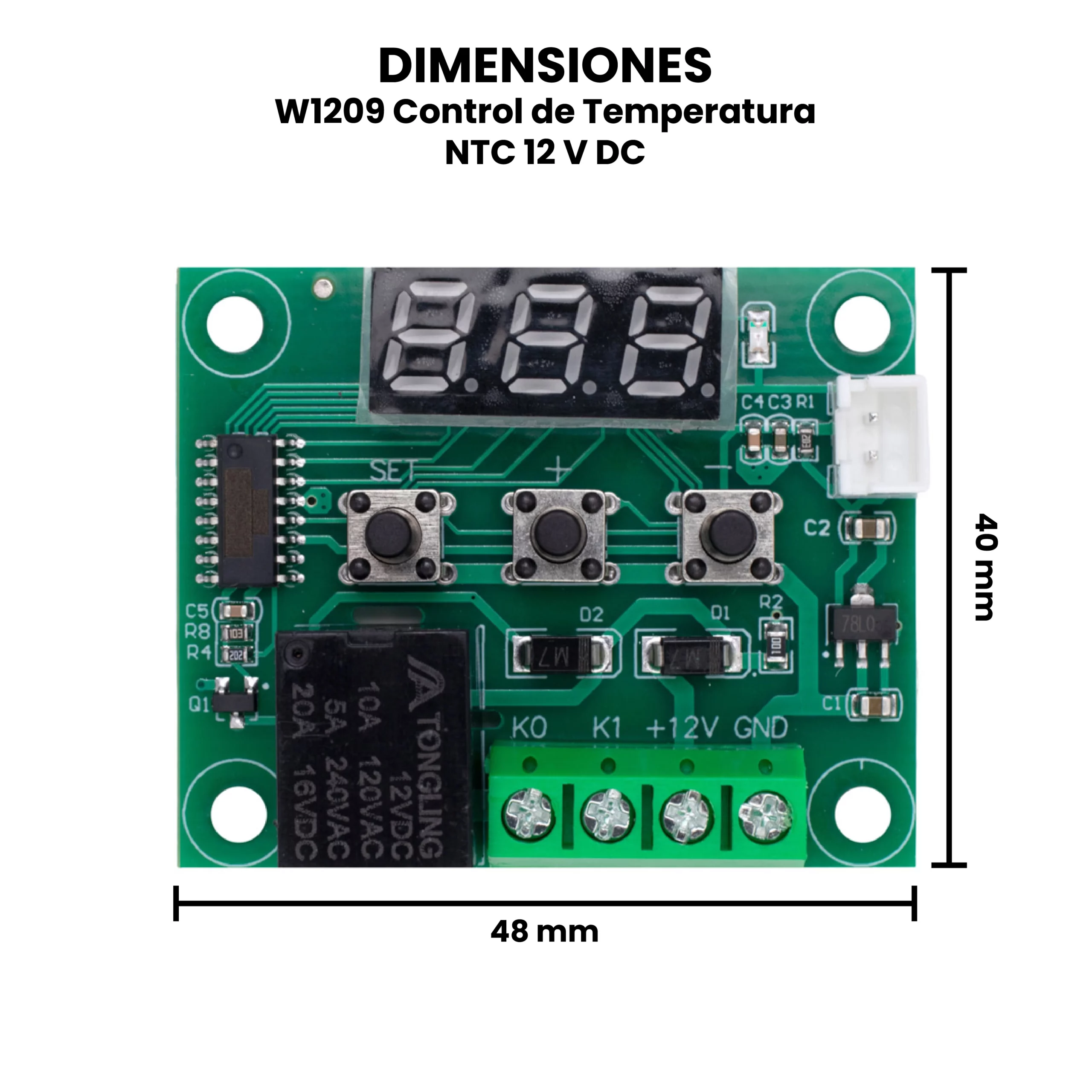

Dimensiones: 48 mm X 40 mm X 20 mm.
Peso: 25 g.

DOCUMENTACIÓN Y RECURSOS

Datasheet

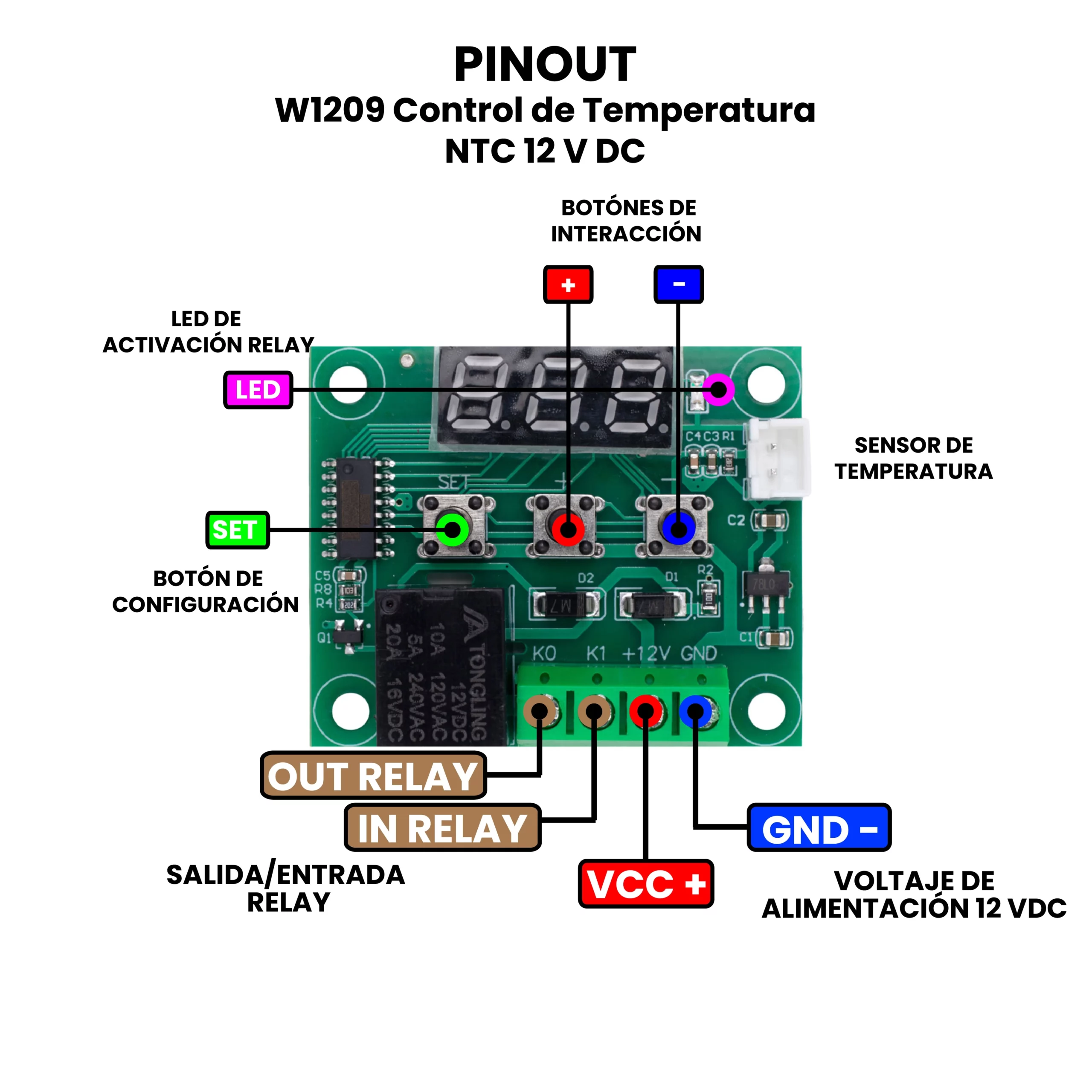

Pinout
Dimensiones
Diagramas de Conexión:

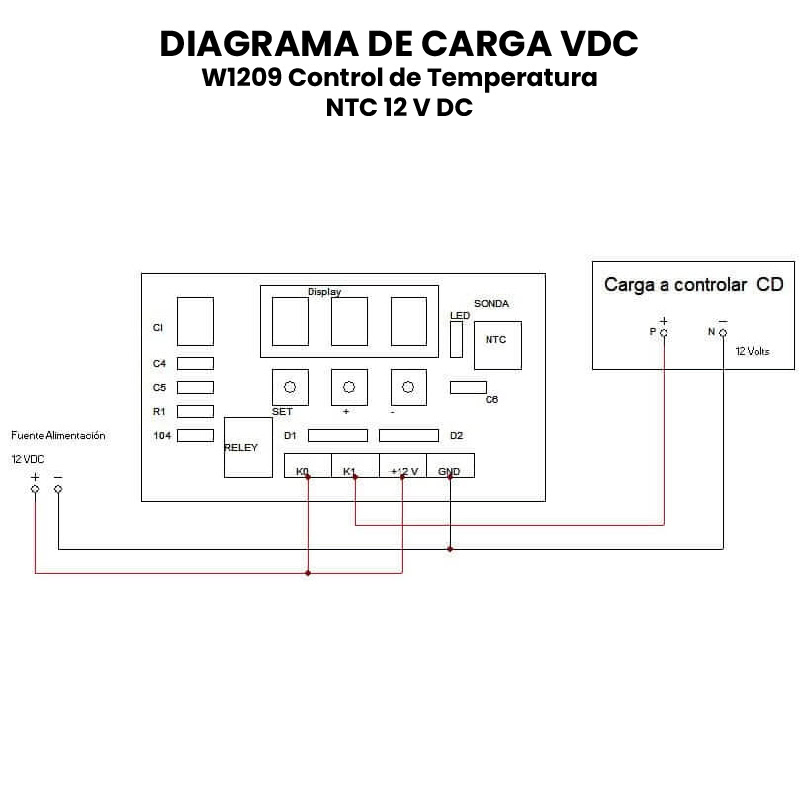

- Con una carga de 12 VCD

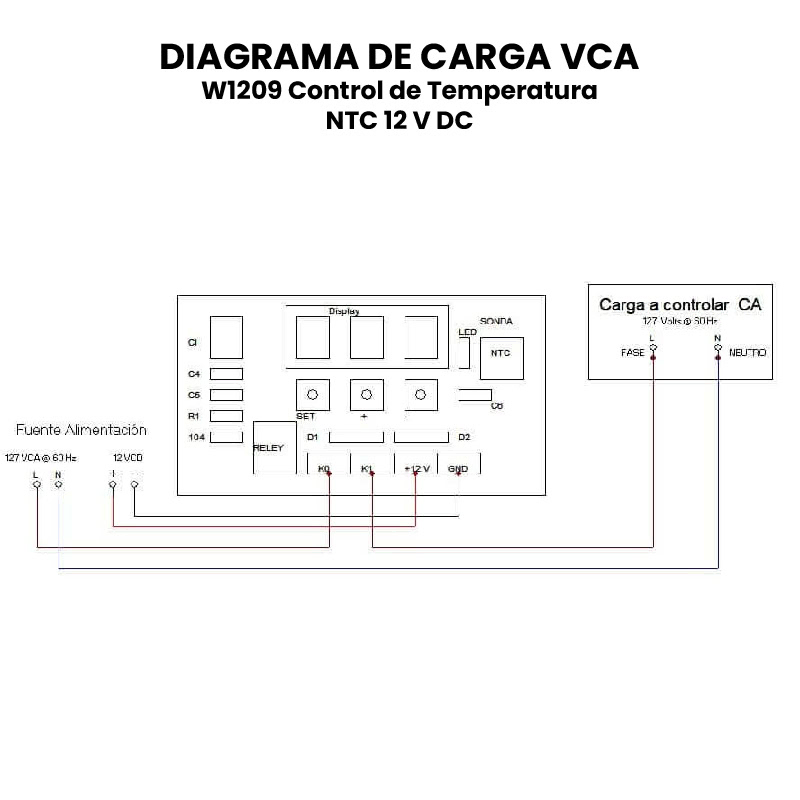

- Con una carga de 127 VCA

TUTORIALES

Como usar el módulo de control de temperatura W109 – Blog Unit Electronics

INFORMACIÓN ADICIONAL

¿Cómo funciona?

Un microcontrolador es el encargado de controlar todo el proceso de control de temperatura, el cual lee la temperatura y lo compara con el valor predeterminado y a base de lo que se le ha programado realiza la activación o desactivación del relevador. A pesar de contar con un microcontrolador, no se requiere de ningún tipo de conocimiento de programación, pues su configuración es relativamente sencilla, con solo 3 push button o microinterruptores se pueden configurar diversos parámetros.

¿Qué es un control de temperatura?

Es un sistema de control de lazo cerrado que internamente realiza la comparación del valor deseado con el valor detectado por el sensor, el sistema como tal tiene una circuitería electrónica para realizar la función de comparación, además de que el sistema está en constante retroalimentación.

¿Qué es un termistor NTC?

Es un sensor de temperatura de coeficiente de temperatura negativa, eso significa que conforme detecte un cambio de temperatura su resistencia cambiara también. Por lo cual al aumentar la temperatura la resistencia disminuye.

¿Qué indica el led de la placa?

El módulo W1209 cuenta con un led SMD que los indica el estado del relevador, cuando está prendido significa que los terminales K0 y K1 de la bornera de control hay continuidad “cierra el circuito”.
