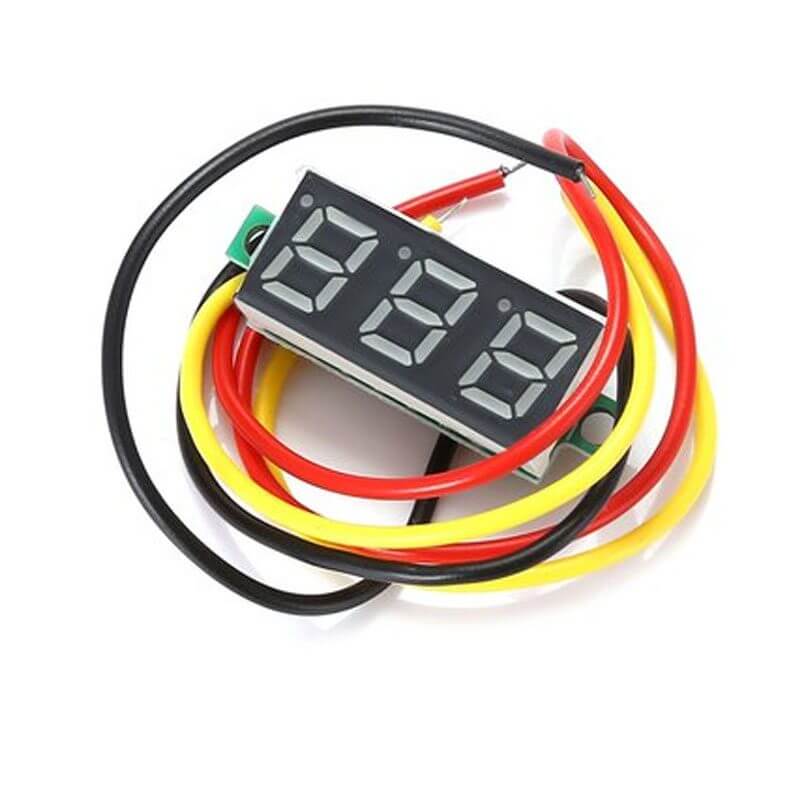

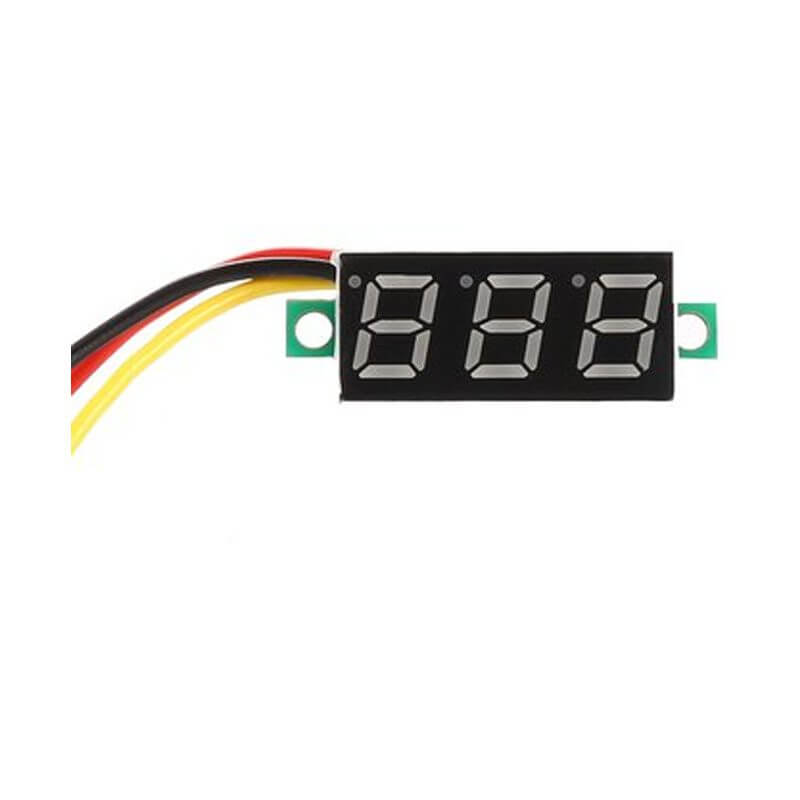

Voltimetro digital de 0.28 pulgadas 0-100V

INFORMACIÓN

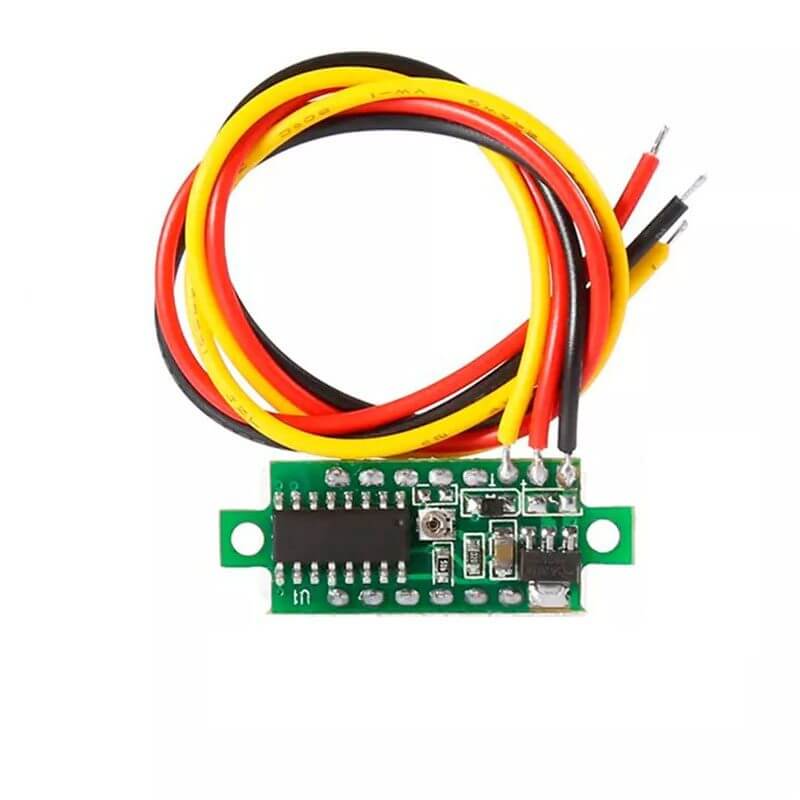

El voltímetro digital de 0.28 pulgadas 0–100 V es un pequeño instrumento de medición electrónica diseñado para mostrar en tiempo real el valor del voltaje presente en un circuito de corriente continua (DC). Su pantalla LED de 0.28 pulgadas, generalmente de 3 dígitos, permite visualizar de forma clara y precisa valores de tensión entre 0 y 100 voltios DC, con una resolución aproximada de 0.1 V. Funciona mediante un divisor de voltaje interno que adapta la señal de entrada al rango operativo del circuito de medición, y un microcontrolador que procesa esta señal para mostrarla en la pantalla. Algunos modelos pueden alimentarse directamente del voltaje que están midiendo, mientras que otros requieren una fuente de alimentación independiente (por ejemplo, de 5 V).

El voltímetro digital de 0.28 pulgadas 0–100 V es ampliamente utilizado en proyectos y sistemas donde se requiere monitorear el voltaje de manera constante y visual, especialmente en aplicaciones de energía solar, fuentes de alimentación, cargadores de baterías, sistemas automotrices, robótica, y electrónica educativa. Su tamaño compacto y facilidad de instalación lo hacen ideal para integrarse en paneles de control o carcasas personalizadas. Aunque este voltímetro no se comunica directamente con microcontroladores, puede ser muy útil como herramienta visual de monitoreo en proyectos que involucren tarjetas de desarrollo como Arduino, ESP32, STM32 o Raspberry Pi, para verificar manualmente el estado de voltaje en diferentes puntos del circuito. Su rango amplio de medición (0 a 100 V DC) lo hace versátil tanto para aplicaciones de baja tensión como para sistemas más robustos, siempre respetando la polaridad y límites especificados para evitar daños.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: 2381AS-1.
• Rango de medición: 0 a 100 V.
• Voltaje de alimentación: 3 a 30 V.
• Resolución de voltaje: 0.1 V.
• Error (%): 1%.
• Tiempo de muestreo: 500 ms.
• Tamaño de dígitos: 23 mm x 14 mm.
• Temperatura de funcionamiento: -10 °C a +65 °C.

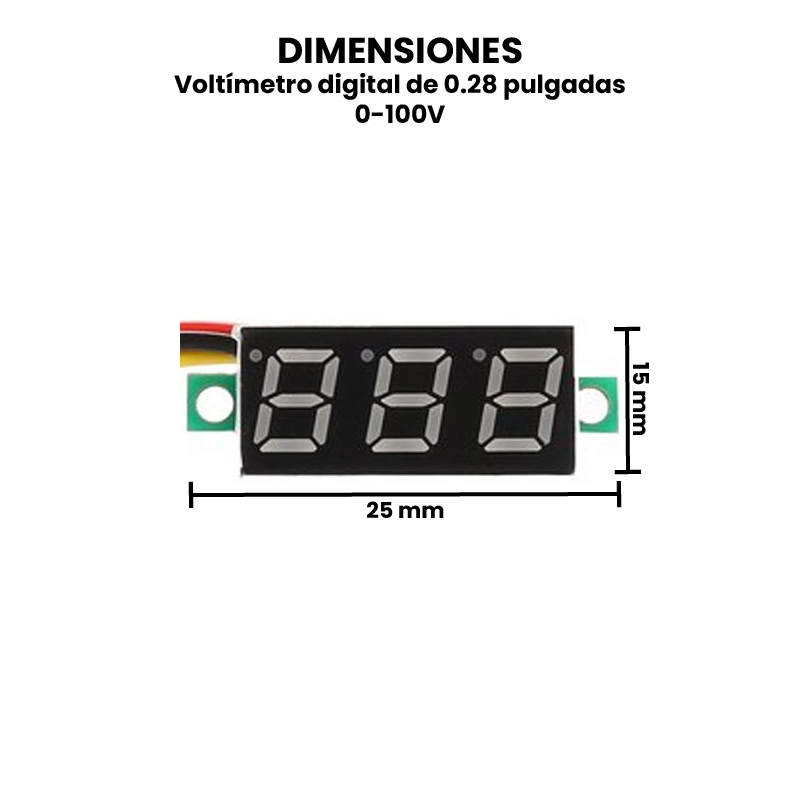

• Dimensiones: 25 mm x 15 mm x 10 mm.
• Peso: 5 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo se puede probar el Voltímetro digital de 0.28 pulgadas 0 – 100 V?

Materiales Necesarios:

• Fuente de voltaje regulada (ej. fuente de laboratorio o pack de baterías de 9 V/12 V).
• Multímetro (opcional, para comparar lecturas).
• Cables de conexión.

Conexión Básica para Prueba.

Opción 1: Medir un voltaje diferente al de alimentación:

1. Conecta el cable rojo a una fuente de alimentación de 5 a 30 V DC.
2. Conecta el cable negro a GND de la misma fuente.
3. Conecta el cable amarillo a la fuente o punto que deseas medir.
4. El voltímetro mostrará en su pantalla LED el voltaje conectado al cable amarillo.

Ejemplo: puedes alimentar el módulo con 9 V (rojo y negro) y medir una batería de 12 V (conectada al amarillo y negro).

Opción 2: Medir el mismo voltaje que lo alimenta (si es compatible):

1. Conecta el rojo al positivo de una batería o fuente (ej. +12 V).
2. Conecta el negro al negativo.
3. Deja el amarillo desconectado o conectado al rojo (solo si el voltímetro está diseñado para esto).
4. Si es un modelo de 2 cables o de 3 con alimentación común, te mostrará el mismo voltaje que lo alimenta.

Verifica la hoja técnica o descripción del producto: no todos los voltímetros de 3 cables permiten medir su propia fuente de alimentación.

Observación en la Pantalla.

• Deberías ver valores como “12.4”, “5.0”, etc., según lo que estés midiendo.
• Si muestra “0.0” todo el tiempo o parpadea:
  • Posiblemente, no tiene suficiente voltaje de alimentación (mínimo 4.5–5 V).
  • O hay un error en la conexión.
