UNIT Tarjeta de Expansión para ESP32 30 Pines

INFORMACIÓN

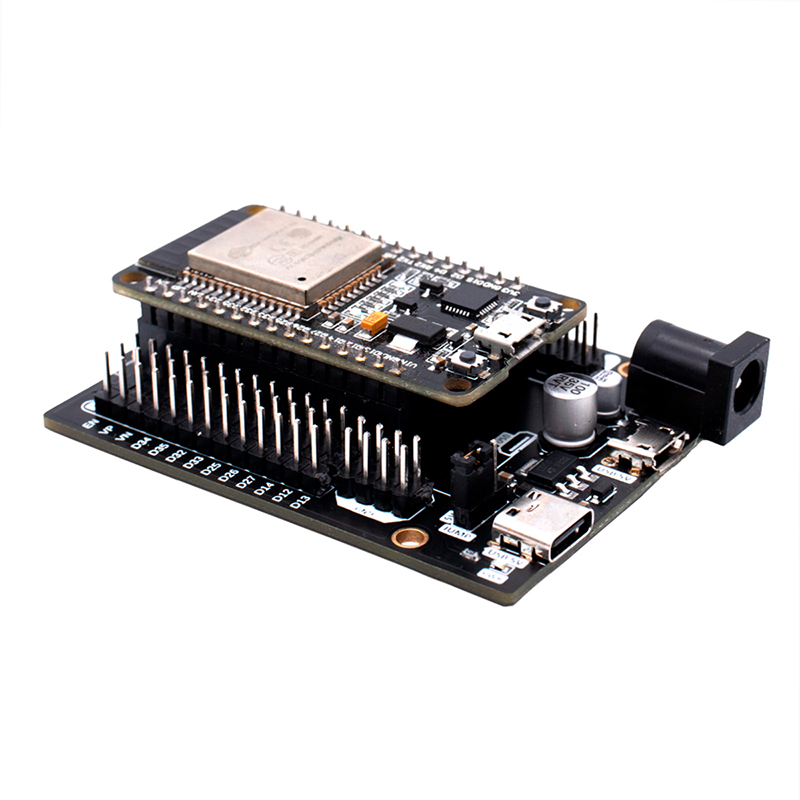

La UNIT Placa de Expansión para ESP32 de 30 pines es un shield diseñado específicamente para la tarjeta de desarrollo ESP32 DEVKIT V1, con el propósito de facilitar la conexión con sensores, actuadores y otros módulos electrónicos. Este shield amplía los puertos y pines de entrada/salida (I/O) para brindar mayor versatilidad en tus proyectos en el ámbito de IoT (Internet de las Cosas).

Además de ofrecer una ampliación de pines I/O, este shield es compatible con diversas opciones de alimentación. Puedes alimentarlo a través del conector Micro-USB, el conector USB Tipo C o el Jack de Alimentación DC. Sin embargo, para programar la tarjeta ESP32, debes utilizar el puerto USB que esté incorporado al ESP32. Esta flexibilidad en la alimentación garantiza una fuente de energía adecuada para tus dispositivos y proyectos.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: UNIT Electronics
• Modelo: ESP32 Expansion Board V1.0
• Color PCB: Negro
• Regulador de voltaje: LD1117S50CTR
• Voltaje de operación: 3.3V
• Voltaje de alimentación:
  • Micro-USB: 5V DC
  • USB Tipo C: 5V DC
  • PWR Jack: 6V a 15V DC
  • VCC: 6V a 15V DC
• Corriente de entrada Máx: 800mA
• Switch Jumper: Selección de voltaje salida (V) de 3.3V o 5V
• Interfaz de extensión IO (GVS)
  • G: Pines GND
  • V: Voltaje de salida correspondiente a la configuración del Switch Jumper
  • S: Salidas y entradas de los GPIO
• Led de PWR
• Interfaz I2C: SCL GPIO22 y SDA GPIO21
• Interfaz de voltaje de salida: 3.3V x 2 y 5V x 2
• Aplicación: Prácticas de IOT

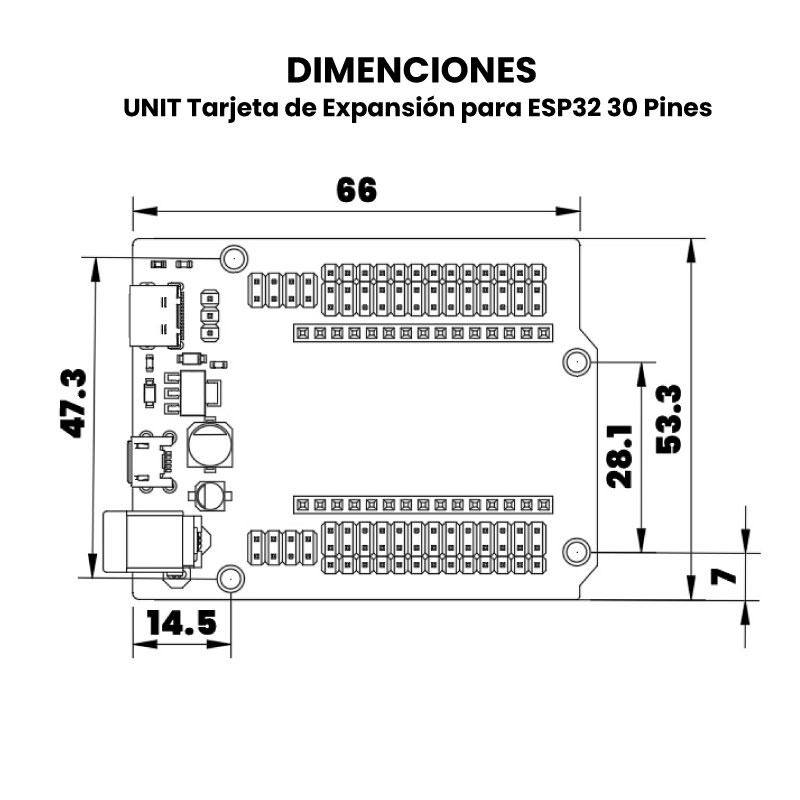

• Dimensiones: 66 x 47.3 mm
• Peso: 22.82g

DOCUMENTACIÓN Y RECURSOS

• Esquemático
• Dimensiones

INFORMACIÓN ADICIONAL

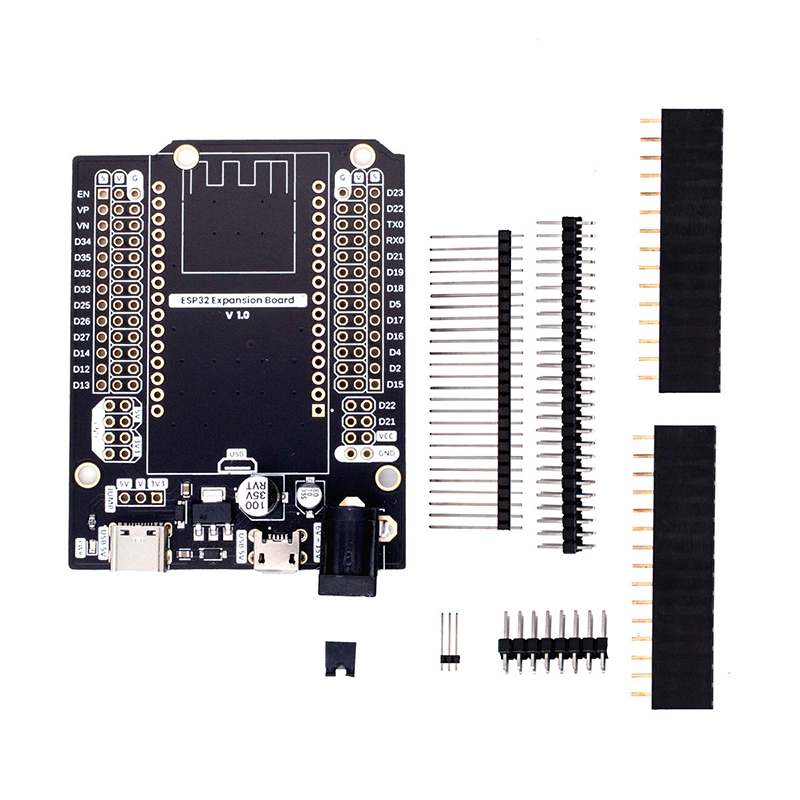

viene con tiras de pines macho y hembra que podrás soldar tú mismo. Es importante destacar que la tarjeta de desarrollo ESP32 y los cables USB no están incluidos, pero puedes adquirirlos fácilmente en nuestra selección de productos complementarios que se encuentran disponibles a continuación.

• ESP32 DEVKIT V1
• Cable USB Tipo C
• Cable Micro USB

Aplicaciones de la UNIT Placa de Expansión para ESP32 de 30 Pines:

1. Desarrollo de IoT: Se utiliza en proyectos de Internet de las Cosas para conectar sensores, actuadores y dispositivos a un ESP32 y facilitar la transmisión de datos a través de la red.

2. Automatización del Hogar: Permite la creación de sistemas de automatización y control para el hogar, como control de luces, termostatos inteligentes y sistemas de seguridad.
3. Monitoreo y Control Remoto: Se utiliza en proyectos de monitoreo y control remoto, como el seguimiento de datos ambientales, la gestión de sistemas de riego y la supervisión de la calidad del aire.
4. Educación y Aprendizaje: Es una herramienta valiosa en entornos educativos para enseñar electrónica y programación, ya que simplifica la creación de proyectos prácticos.
5. Prototipado Rápido: Facilita el prototipado rápido de proyectos electrónicos y el desarrollo de dispositivos personalizados.

6. Investigación y Desarrollo: Se utiliza en investigaciones académicas y en el desarrollo de soluciones tecnológicas en diversas disciplinas.
