UNIT Placa de Expansión para Raspberry Pi Pico

INFORMACIÓN

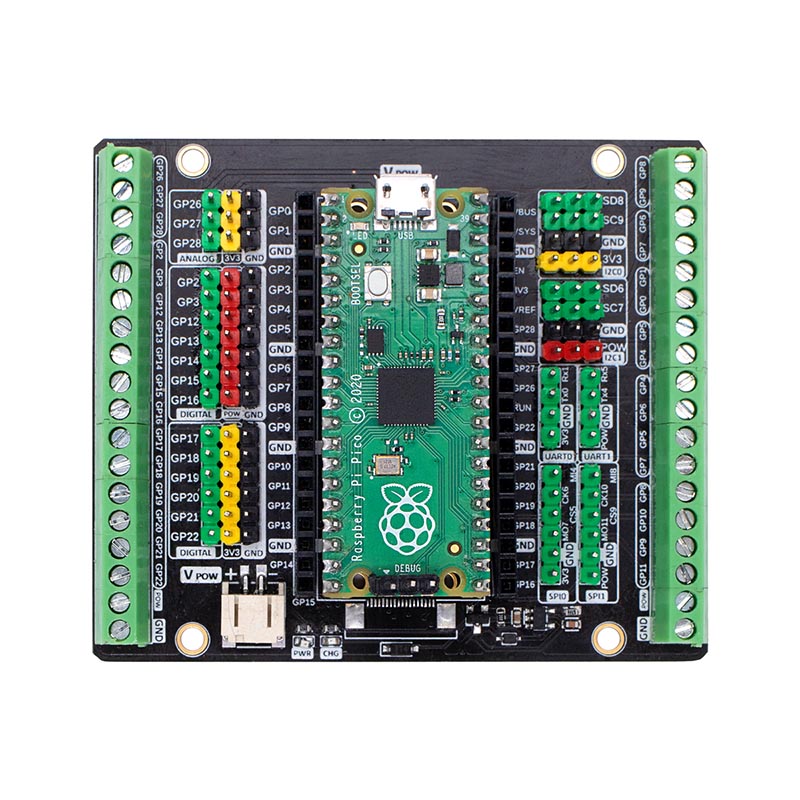

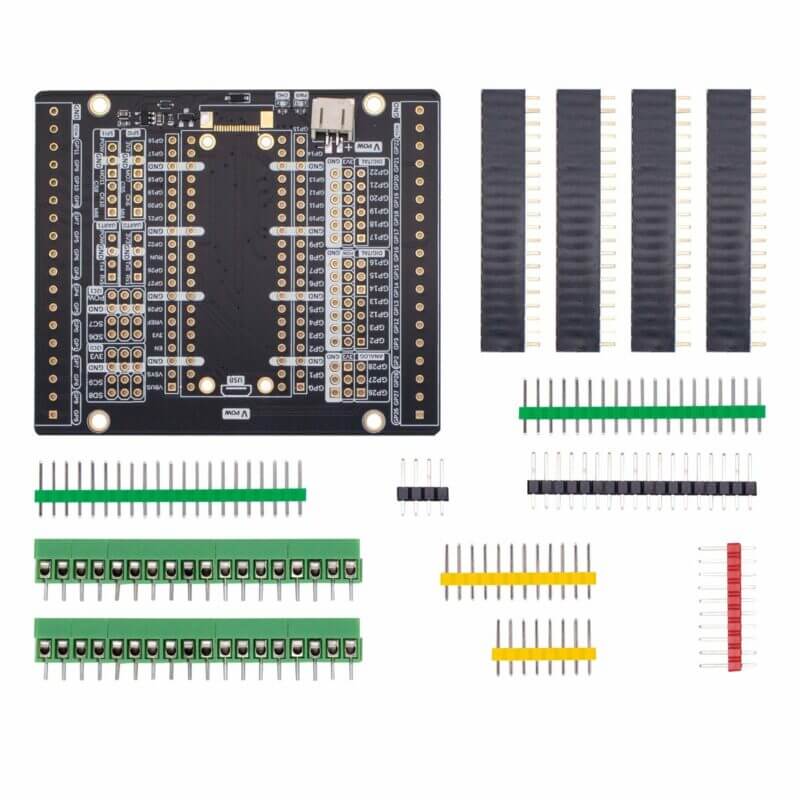

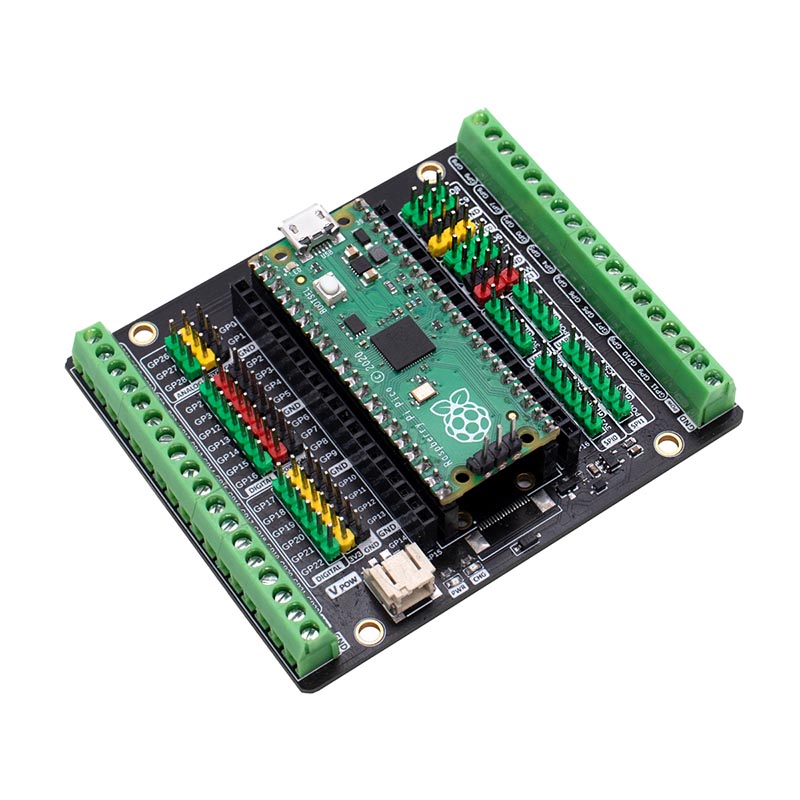

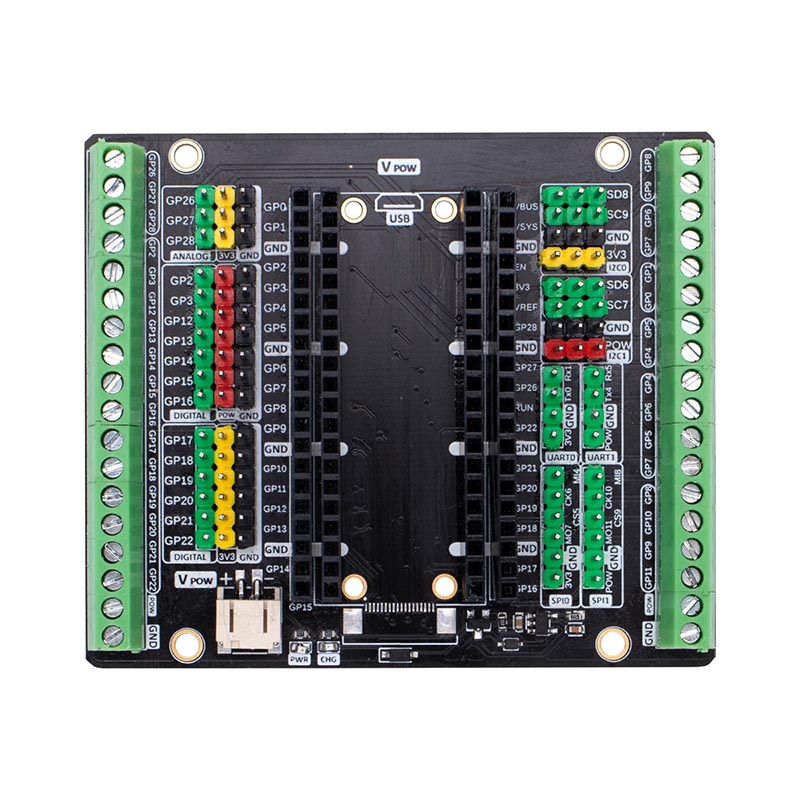

La UNIT placa de expansión para Raspberry Pi Pico, es una placa de expansión para Raspberry Pi Pico que permite expandir y simplificar las conexiones a todos sus pines. Incluye:

• 1 Tira header macho
• 1 Tira header hembra
• 20 Headers amarillos
• 2 borneras de 18 pines
• 1 Tarjeta de expansión

Ideal para facilitar la creación de proyectos y prototipos basados en Raspberry Pi Pico. La placa ofrece varios puertos de comunicación, incluidos 2 I2C, 2 UART, 2 SPI, 3 E / S analógicas, 13  E / S digitales, conector de alimentación de 3.3 ~ 5.5V y puerto GDI.

Nota:  La placa de expansión no viene soldada y no incluye la placa de desarrollo Raspberry Pi Pico. Las imágenes son únicamente de referencia.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Placa de Expansión
• Marca: UNIT Electronics
• Compatible con Raspberry Pi Pico
• Entradas y salidas por headers o por bornera:
  • 13 E/S digitales
  • 3 Salidas analógicas
  • 2 Puertos I2C
  • 2 Puertos UART
  • 2 Puertos SPI
• Voltaje:
  • Entrada: 5V o 3.7V DC
  • Salida:
    • 3.3V DC
    • VPow, 5V vía USB o 3.7V vía batería (si ambos están conectados la salida es 5V)
  • Carga: 5V ¡Mediante USB de la Pi Pico!
• Cargador de baterías Lipo 3.7V 1S a 500mAh
• Led Indicador de carga de batería CHG:
  • ON: Carga en proceso
  • OFF: Carga completa
• Led indicador de encendido PWR
• 4 Barrenos de sujeción con diámetro de 3mm

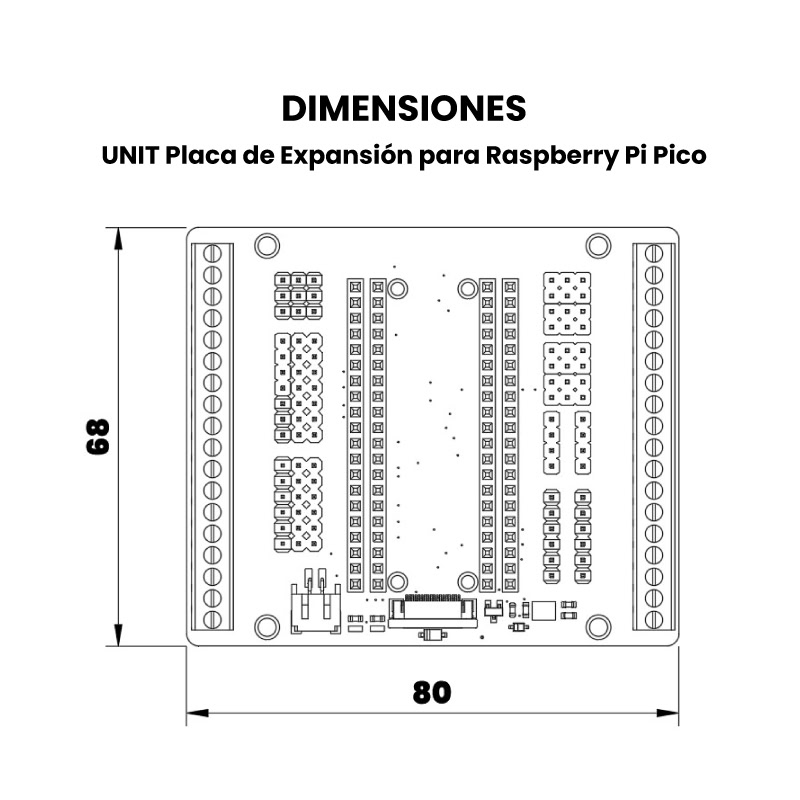

• Dimensiones: 80mm x 68mm
• Peso: 30g

DOCUMENTACIÓN Y RECURSOS

• Dimensiones
• Esquemático
• Fritzing
