UNIT MICROPIC4550 - Tarjeta de Desarrollo PIC18F4550

UNIT MICROPIC4550 – Modulo de Desarrollo PIC18F4550

$ 386.00

9 disponibles

CANTIDAD	PRECIO
10 piezas	$ 358.86
15 piezas	$ 335.66
25 piezas	$ 315.27

SKU: AR2670 Categorías: DESTACADAS, INTERFACES & PROGRAMADORES, MÓDULOS, TARJETAS, UNIT ELECTRONICS Etiquetas: Bootloader, educativo, Electrónica, ensamblador, estudiantes, Hecho en México, HIDBootloader, ICSP, KF301, kit, Kit Educativo, kit para programacion, Kits Programación y Electrónica, L7805CV, MICROPIC4550, modulo de desarrollo, MPLAB, pic, Pic18f, PIC18F4550, pickit, pickit 3, profesores, programación, Tarjeta Entrenadora, UNIT, UNIT Kits Marca: Unit Electronics

INFORMACIÓN

La UNIT MICROPIC4550 es una tarjeta entrenadora diseñada para introducir a estudiantes en la programación, electrónica y desarrollo de proyectos con el PIC18F4550. El kit incluye

Microcontrolador PIC18F4550 (1)
Resistencias 330 Ω 1/4W (3) y 10k Ω (2)
Capacitores cerámicos 100nF(2) y 22pF(2); y electroliticos 1uF(2) y 0.47(1)
Led rojo (1), verde(1) y amarillo(1)
Cristal de cuarzo 20 MHz (1)
Push Button 4 pines (2)
Regulador LM7805 5 V/1A (1)
Jack USB Tipo B (1)
Bornera KF301 de 2/5 mm (1)
Puente corto circuito 2.54 mm (1)
Header macho tira de 40 pines 2.54 mm (1)
Tira header hembra 2.54 (2)
PCB para ensamble
ZIF 40 pines

Además, la UNIT MICROPIC4550 permite conectar sensores, actuadores y pantallas LCD para crear diversos proyectos electrónicos. Esta tarjeta, ideal para estudiantes y profesores, facilita el desarrollo y prueba de códigos .HEX desde cualquier compilador y la depuración con MPLAB. Incluye el PIC18F4550 con Bootloader USB precargado, permitiendo cargar .HEX directamente mediante USB sin programador externo. Si se usa un PIC18F4550 sin Bootloader, se puede programar con un PICKIT 3 a través de la interfaz ICSP de la tarjeta.

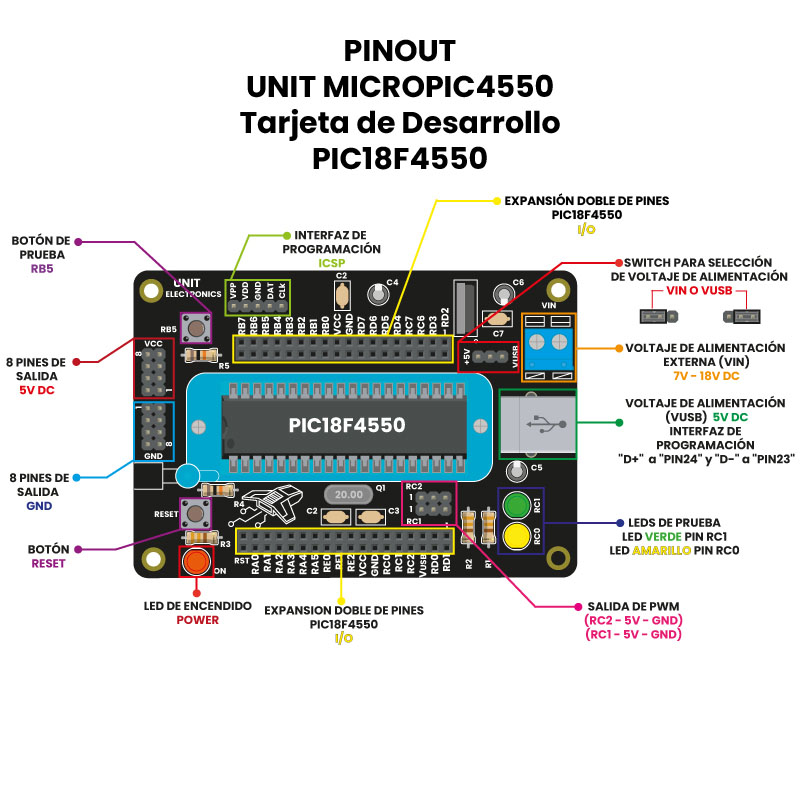

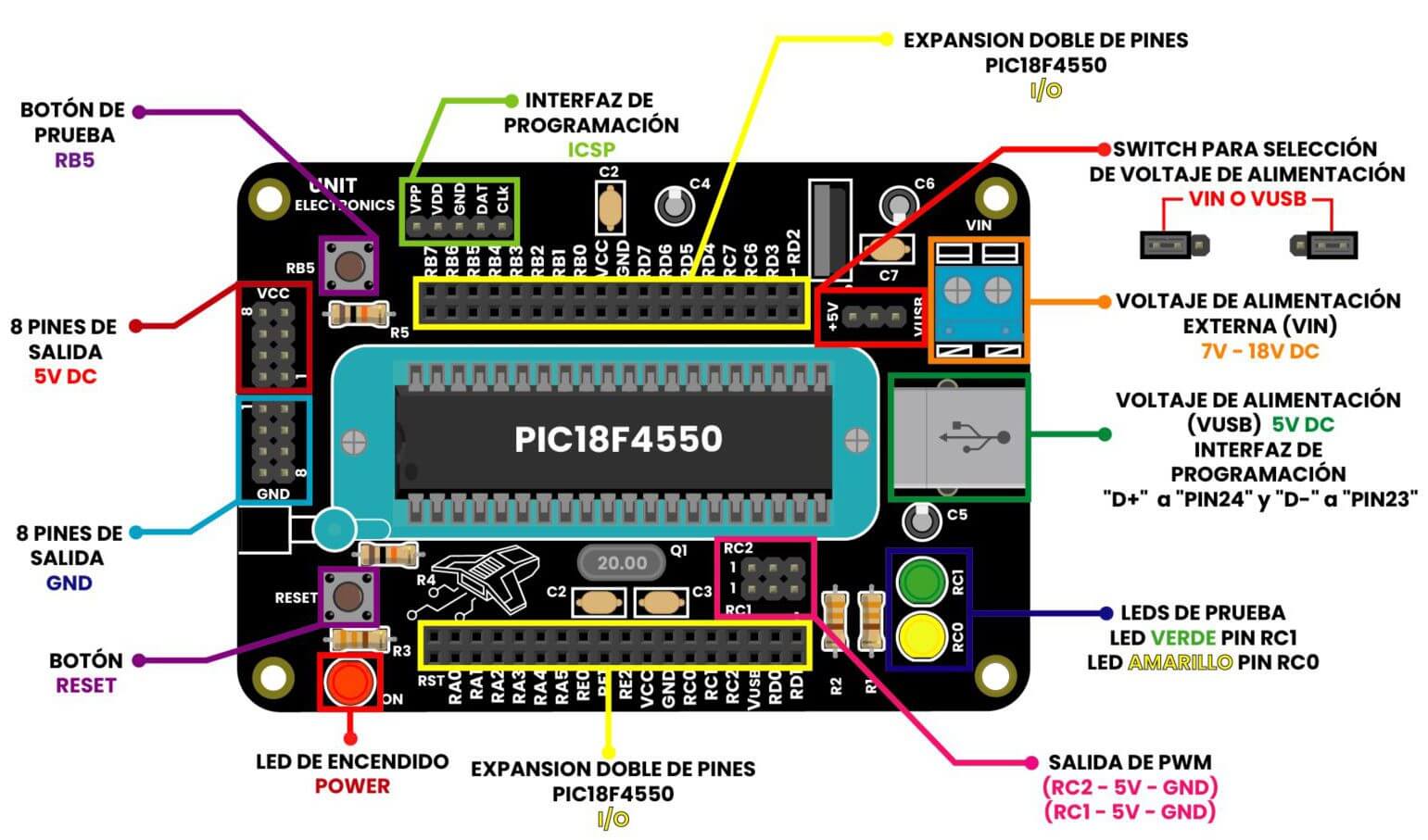

ESPECIFICACIONES Y CARACTERÍSTICAS

Marca: UNIT Electronics
Tipo: Tarjeta de Desarrollo PIC18F4550
Modelo: UNIT MICROPIC4550
Basado en PIC18F4550
Color de PCB: Negro
Orificios de sujeción: 4 con diámetro de 3.5mm
Voltaje de operación VUSB: 5V DC
Regulador de voltaje L7805CV
Voltaje de alimentación externa VIN: Min. 7V a Máx. 18V, Recomendable 9V o 12V DC
Voltaje de salida: Min. 4.9V, Typ. 5V o Máx. 5.1V DC
Switch: Puente de corto circuito, permite definir el voltaje de alimentación ya sea desde VSUB o +5V (VIN)
Oscilador de 20 MHz
Led de encendido PWR
Led´s de prueba: Pines RC0 y RC1
Pulsador RESET
Pulsador de prueba: Pin RB5
2 Salidas de PWM (RC1 y RC2)
Interfaz de programación: ICSP (Pines: VPP, VDD(5V), GND, DAT/PGD y CLK/PGC)
Es totalmente compatible con MPLAB
Interfaz USB: Pines USB al PIC: “D+” a “Pin24” y “D-” a “Pin23”
Software para cargar .HEX mediante USB: HIDBootloader
Dimensiones: 94 mm x 65 mm
Peso: 140 g

Nota: El PIC18F4550 que incluye este KIT ya viene precargado con el Bootloader USB para cargar los .HEX desde el puerto USB. Necesitarás el programa HIDBootloader que podrás descargar en el apartado de DOCUMENTACIÓN Y RECURSOS.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

UNIT MICROPIC4550

El kit incluye los siguientes elementos para que puedas soldarlos en la PCB:

ID	Nombre del componente	Cantidad	Detalles	Referencia del PCB
A	Resistencias 1/4W	3	330 Ω	R1-R2-R3
B	Resistencias 1/4W	2	10 kΩ	R4-R5
C	Capacitores cerámicos	2	100nF	C1-C7
D	Capacitores cerámicos	2	22pF	C1-C3
E	Capacitores electroliticos	2	1uF	C4-C6
F	Capacitores electroliticos	1	0.47uF	C5
G	Led rojo	1	5 mm	ON
H	Led amarillo	1	5 mm	RC0
I	Led verde	1	5 mm	RC1
J	Cristal de cuarzo	1	20 MHz	Q1
K	Push Button	2	4 pines	RB5 – RESET
L	Regulador	1	LM7805 5V/1A	IC1
M	Jack USB	1	Tipo B
N	Bornera 2P / 5mm	1	KF301
Ñ	Puente corto circuito	1	Pin 2.54 mm
O	Tira Header Macho	1	40 pines 2.54 mm
P	Tira Header Hembra	2	40 pines 2.54 mm
Q	Microcontrolador	1	PIC18F4550
R	PCB	1
S	ZIF	1	40 pines

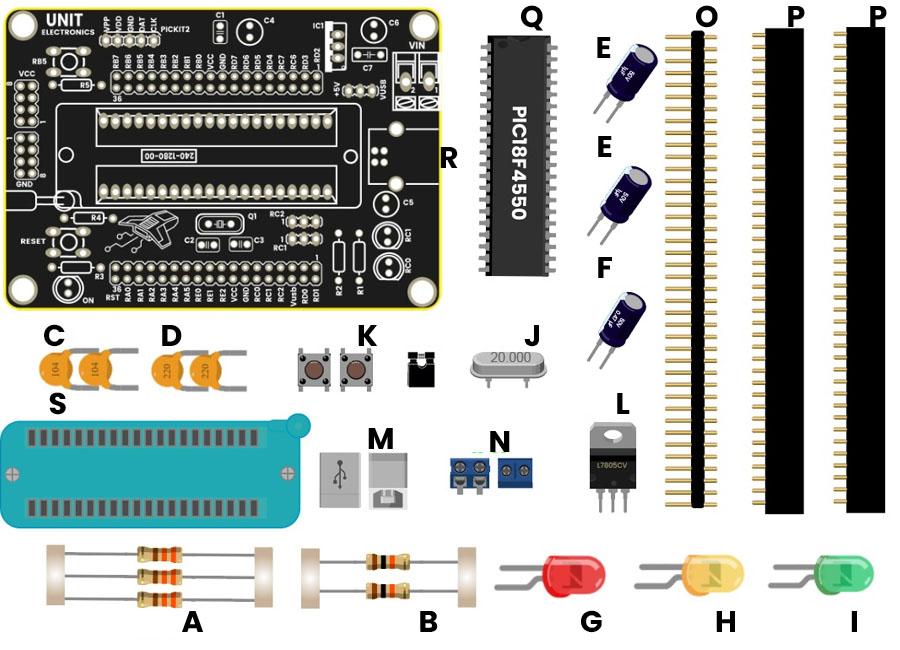

Diagrama de identificación UNIT MICROPIC4550

Aplicaciones para la serie de PIC18F

Los PIC18F están pensados para proyectos más avanzados, donde se requiere mayor capacidad de procesamiento, más memoria, mejor eficiencia y múltiples interfaces. Se usan en aplicaciones como:
