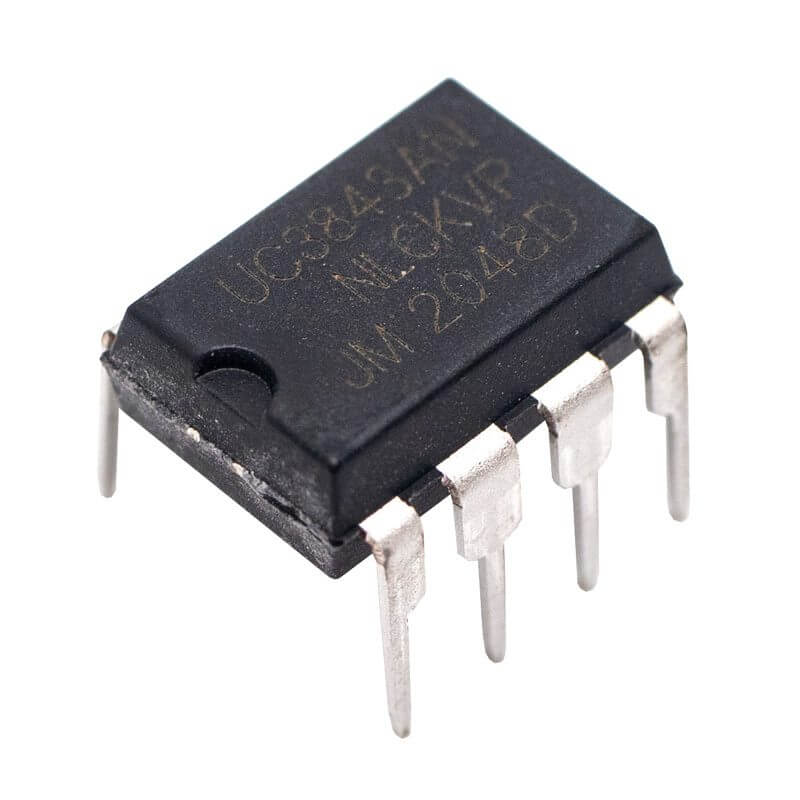

UC3843AN Controlador PWM 500 kHz PDIP-8

INFORMACIÓN

UC3843AN es un circuito integrado controlador PWM que es capaz de proveer las características necesarias para implementar esquemas de control DC-DC en modo corriente y frecuencia constante con un mínimo de componentes externos, internamente posee circuitería de protección que incluye un bloqueo de bajo voltaje con histéresis (UVLO) y limitadores de corriente, también posee la característica de que su corriente de arranque es menor a 1mA.

Contiene un oscilador que permite tener un control preciso del ciclo de trabajo, un comparador PWM que provee el control para limitar la corriente y una etapa de salida totem-pole diseñada para suministrar y atenuar grandes picos de corriente.

El controlador PWM del UC3843AN se puede usar en aplicaciones de conmutación de reguladores de cualquier polaridad, o en convertidores DC-DC.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Controlador PWM
• Modelo: UC3843AN
• Encapsulado: PDIP-8
• Número de pines: 8
• Voltaje de alimentación:
  • Recomendado: 12-28V
  • Máximo: 30V
  • Voltaje para encender: 8.4V
  • Voltaje para apagar: 7.6V
• Corriente de alimentación: Recomendado 25 mA
• Voltaje de entrada de pin ISENSE:
  • Mínimo: -0.3 V
  • Recomendado: 1 V
  • Máximo: 6.3 V
• Voltaje de entrada de VFB:
  • Mínimo: -0.3 V
  • Recomendado: 2.5 V
  • Máximo: 6.3 V
• Corriente del pin COMP: Máximo 10 mA
• Corriente de salida:
  • Recomendada: 200mA
  • Máxima: ±1A
• Voltaje del pin VREF: 5 V
• Corriente del pin VREF: -20 mA
• Frecuencia del oscilador:
  • Recomendada: 100 kHz
  • Máxima: 500 kHz
• Ciclo de trabajo máximo: 100%
• Temperatura de operación: 0 a 70°C
• Dimensiones: 10.92mm x 10.16mm x 8.38mm

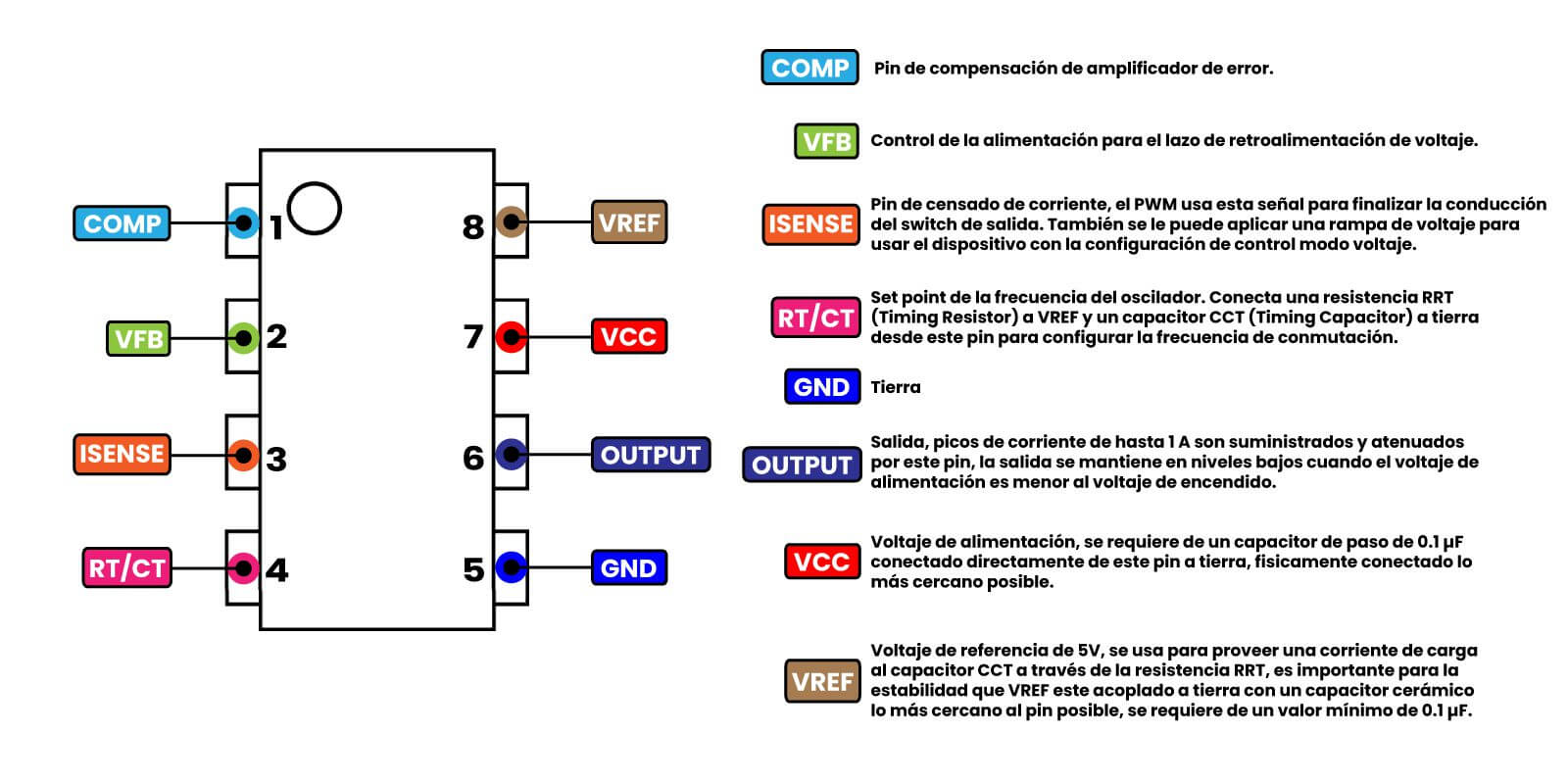

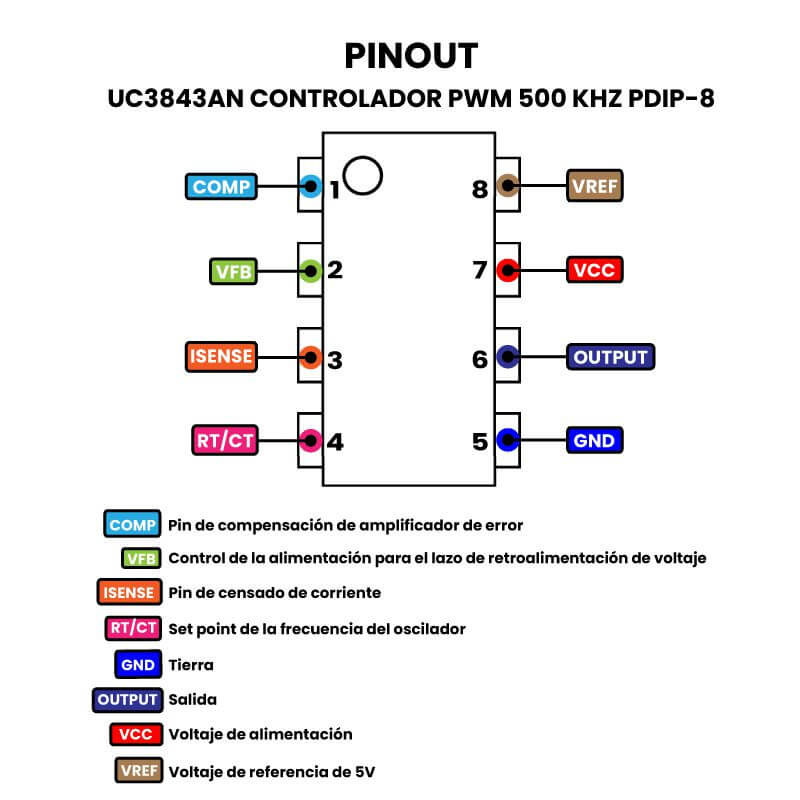

Pines:

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Dimensiones
• Footprint y Modelo 3D
• Pinout

INFORMACIÓN ADICIONAL

¿Cómo funciona el UC3843AN?

Durante su operación normal, el UC3843AN puede trabajar en modo de picos de corriente o modo control de voltaje, cuando el convertidor se usa en modo de picos de corriente, el controlador regula los picos de corriente y el ciclo de trabajo del convertidor. Cuando se usa en modo de control de voltaje, el controlador regula el ciclo de trabajo del convertidor de potencia. La regulación de los picos de corriente y el ciclo de trabajo del sistema se logra a través del amplificador de error integrado y la retroalimentación de la circuitería externa.

Modo UVLO (Bloqueo de bajo voltaje con histéresis)

Durante el arranque del sistema, el voltaje de alimentación VCC empieza a incrementar desde 0 V, antes de que VCC alcance la magnitud suficiente para iniciar la operación del circuito, el circuito integrado estará operando en modo UVLO. En este modo, el voltaje en el pin VREF no se ha generado aún. Cuando VCC está por encima de 1 V y por debajo del voltaje de encendido, el pin VREF es mandado a un estado bajo a través del resistor RRT (Timing Resistor). De este modo, VREF pude ser usado como una señal lógica para configurar el modo UVLO. SI el voltaje de polarización a VCC cae por debajo del valor de apagado del UVLO, Se detienen lo cambios en el PWM y VREF regresa a 0 V. El dispositivo puede reiniciarse aplicando un voltaje más grande que el voltaje de encendido UVLO al pin de alimentación.

¿Cómo calcular la frecuencia del oscilador?

Para calcular la frecuencia del oscilador se necesita el valor de la resistencia RRT y del capacitor CCT (Timing Capacitor).

Donde:

• fosc: Frecuencia del Oscilador en Hertz (Hz)
• RRT: Timing Resistor en Ohms (Ω)
• CCT: Timing Capacitor en Faradios(F)

Nunca se debe usar un resistor menor a 5 kΩ, el valor debe estar entre 5 kΩ y 100 kΩ y se recomienda que el valor del capacitor esté entre 1nF y 100 nF. La frecuencia de la compuerta de salida del UC3843AN (fsw) es igual a la frecuencia del oscilador.
