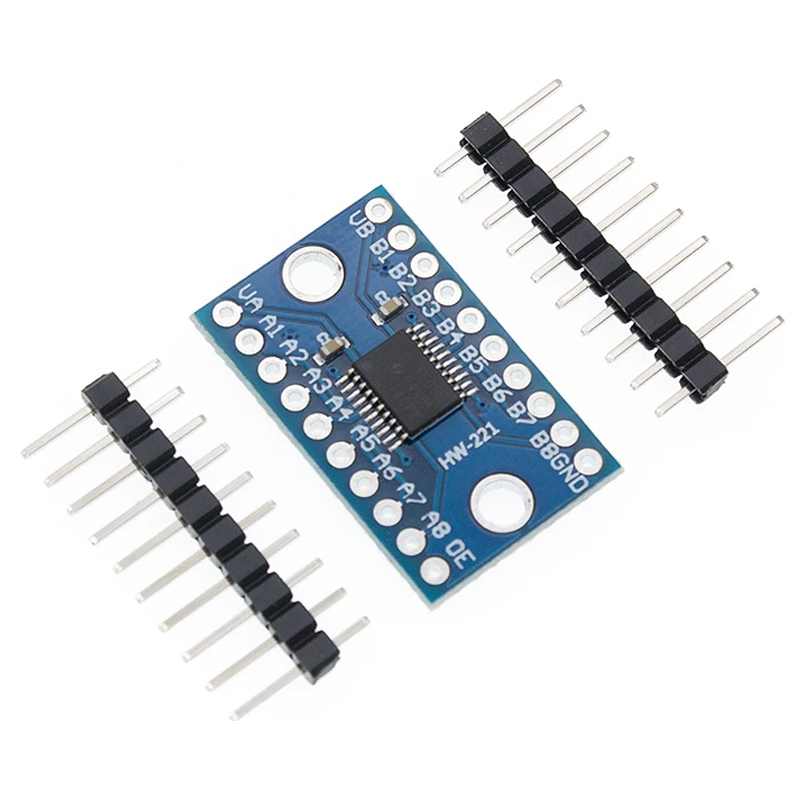

TXS0108E Conversor Lógico 8CH 3.3V a 5V Bidireccional

INFORMACIÓN

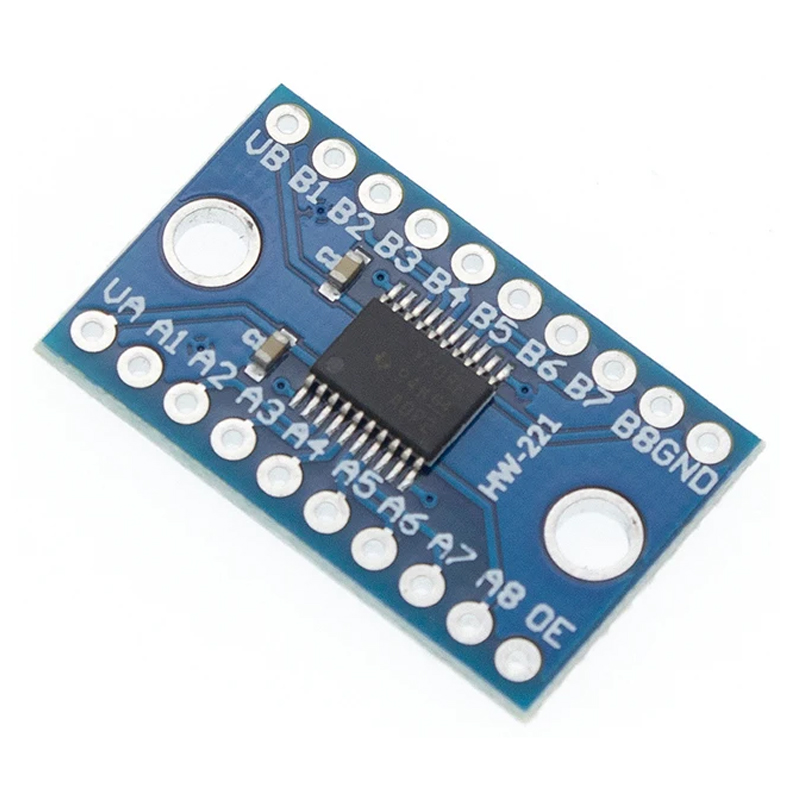

El TXS0108E es un módulo conversor de nivel lógico bidireccional de 8 canales, diseñado para permitir la interconexión segura entre dispositivos que operan con diferentes voltajes lógicos, como 3.3V y 5V. Funciona como un puente entre sistemas digitales que no comparten el mismo nivel de voltaje, evitando daños por incompatibilidad. Internamente, el TXS0108E utiliza buffers automáticos de detección de dirección y tecnología de conmutación controlada por voltajes de referencia: uno para el lado A (por ejemplo, 3.3V) y otro para el lado B (por ejemplo, 5V). Esto le permite convertir señales en ambas direcciones sin necesidad de configurar manualmente la dirección de cada canal, lo que facilita su uso en buses I2C, UART, SPI, y señales digitales en general.

Sus principales usos y aplicaciones incluyen la conexión de microcontroladores con sensores, módulos de comunicación (como WiFi, Bluetooth o GPS), pantallas LCD/OLED, memorias I2C o SPI, e incluso tarjetas SD. Gracias a sus 8 canales bidireccionales automáticos, permite la conversión de múltiples señales al mismo tiempo, siendo ideal para buses de datos como I2C, UART, SPI, GPIOs, entre otros. Es totalmente compatible con tarjetas de desarrollo como Arduino UNO, Mega, Nano (5V), así como ESP32, ESP8266, STM32, Teensy y Raspberry Pi (3.3V), facilitando la integración de módulos sin preocuparse por incompatibilidades de niveles lógicos. Su facilidad de uso y protección automática lo convierten en una herramienta esencial en proyectos electrónicos modernos.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Conversor Lógico.
• Canales: 8 Canales.
• Tasa de transferencia de datos: 60 Mbps.
• Nivel de Voltaje:
  • VA: 1.4 a 3.6 VDC.
  • VB: 1.65 a 5.5 VDC.
• El voltaje en el Puerto A (VccA) debe ser menor que el puerto B (VccB).
• Para asegurar un arranque correcto, OE debe estar conectado a GND con una resistencia Pulldown.
• Conversiones posibles:
  • 5V a 3.3V.
  • 3.3V a 1.8V.
  • 5V a 1.8V.

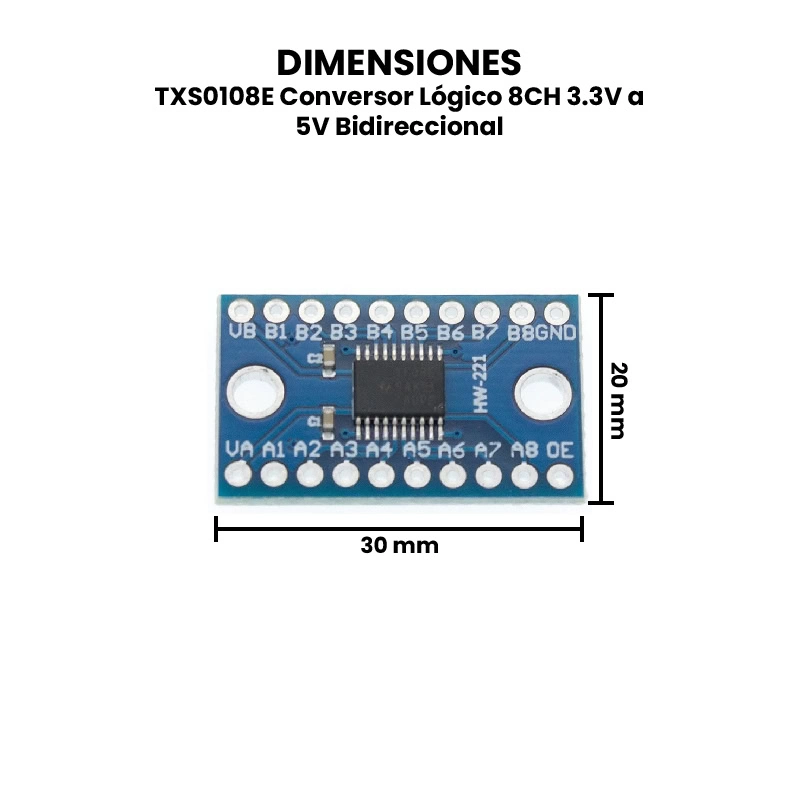

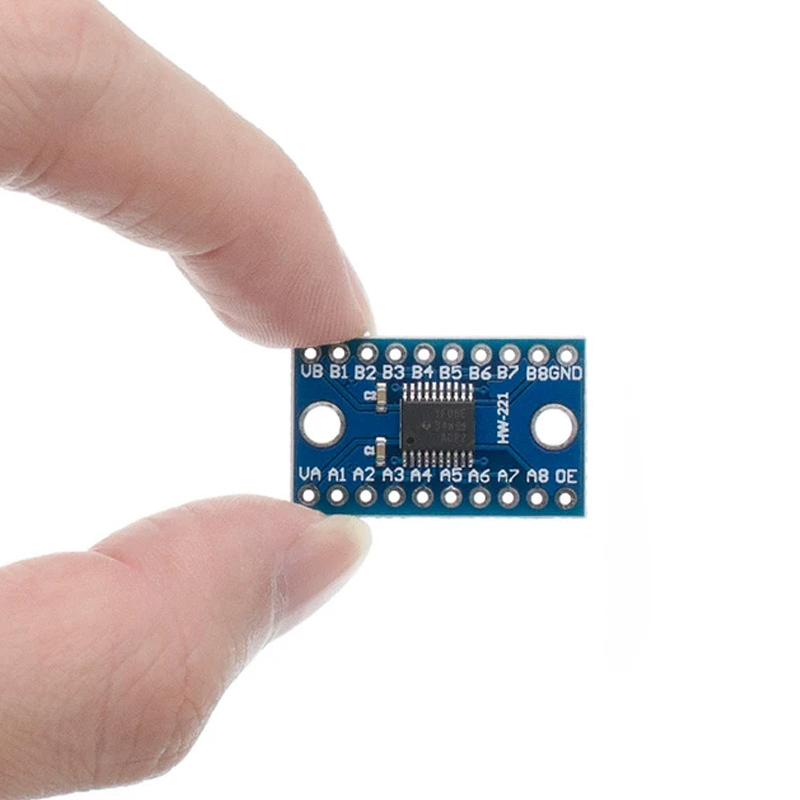

• Dimensiones: 30 mm x 20 mm x 5 mm.
• Peso: 3 g.

---

DOCUMENTACIÓN

• Datasheet
• Pinout
• Dimensiones

---

INFORMACIÓN ADICIONAL

¿Cómo probar el TXS0108E Conversor Lógico 8CH 3.3V a 5V Bidireccional?

Materiales Necesarios:

• Módulo TXS0108E.
• Fuente de 5V (Arduino UNO, por ejemplo).
• Fuente de 3.3V (ESP32, ESP8266 o regulador como AMS1117).
• 1 o 2 LEDs con resistencias (opcional para prueba visual).
• Protoboard y cables Dupont.
• (Opcional) Multímetro o módulo lógico receptor (como ESP o sensor de 3.3V).

Identificación de Pines.

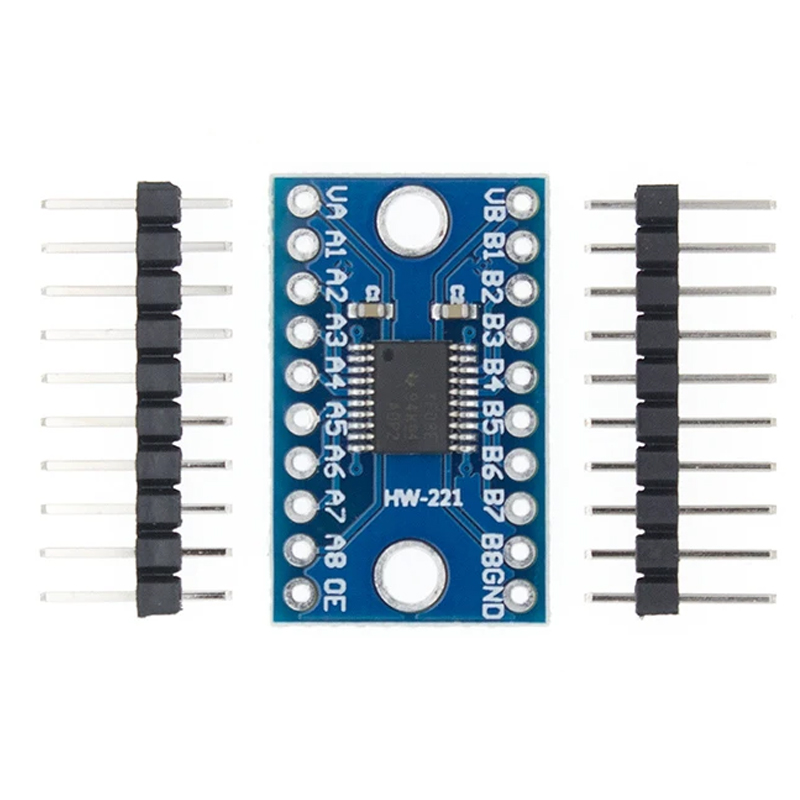

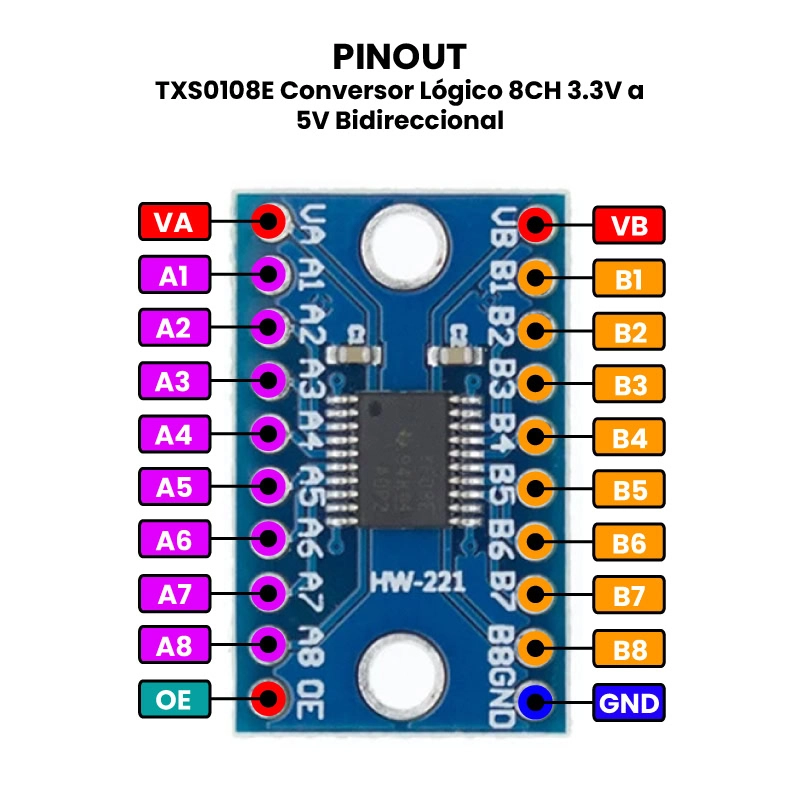

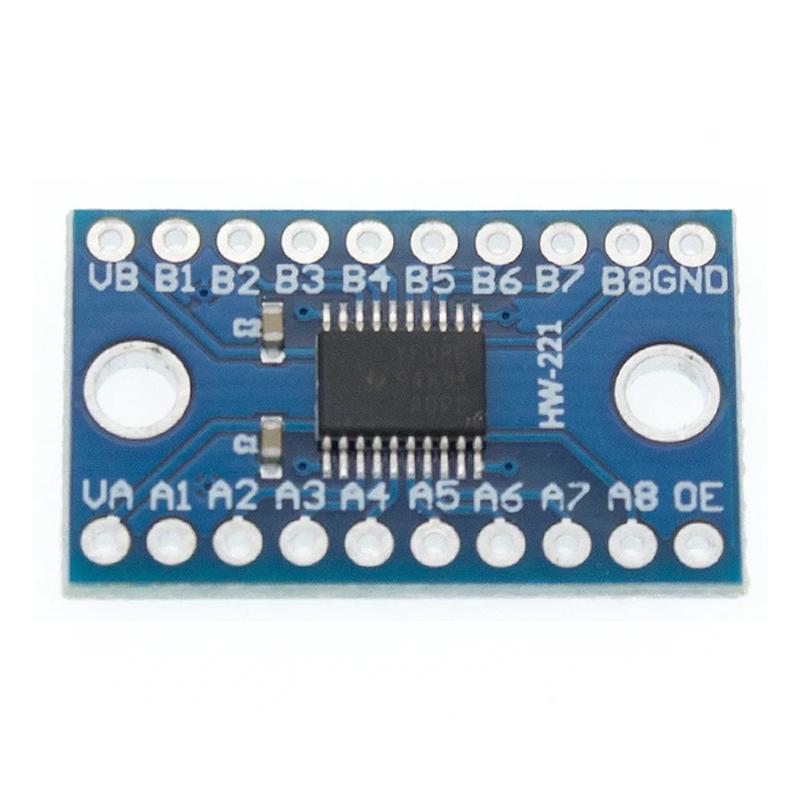

Pin	Descripción
VCCA	Alimentación lógica lado A (ej. 3.3V)
VCCB	Alimentación lógica lado B (ej. 5V)
GND	Tierra común
OE	Habilitación (activar con HIGH)
A1-A8	Señales del lado A (bajo voltaje)
B1-B8	Señales del lado B (alto voltaje)

Conexión del Módulo.

1. Conecta alimentación y tierra:
   1. VCCA al 3.3V.
   2. VCCB al 5V.
   3. GND a tierra común entre ambas fuentes.
2. OE (Output Enable): Conéctalo a 3.3V o 5V (HIGH) para activar el módulo.

Importante: Todos los dispositivos conectados al TXS0108E deben compartir la misma tierra (GND).

Prueba Básica.

Ejemplo: traducir señal de un ESP32 a un LED 5V

1. Conecta un pin GPIO del ESP32 (por ejemplo, GPIO21) a A1 del TXS0108E.
2. Conecta B1 a una resistencia (220–330Ω) y de ahí a un LED y después a GND.
3. Enciende el ESP32 y sube un código que active GPIO21 en HIGH (3.3V).
4. Si el conversor funciona, B1 saldrá con 5V y el LED encenderá.

Prueba Inversa.

Ejemplo: traducir señal de un Arduino a un GPIO del ESP32

1. Conecta B2 al pin 13 del Arduino UNO.
2. Conecta A2 al GPIO22 del ESP32 (entrada digital).
3. En el Arduino, sube un sketch que ponga el pin 13 en HIGH y luego en LOW alternadamente.
4. En el ESP32, lee GPIO22. Si recibe los cambios correctamente, la conversión funciona bien.

Verificación con el Multímetro.

• Usa un multímetro para medir voltajes en A1 y B1.
• A1 debería tener ~3.3V cuando se activa el lado A, y B1 debe mostrar ~5V (y viceversa).

---
