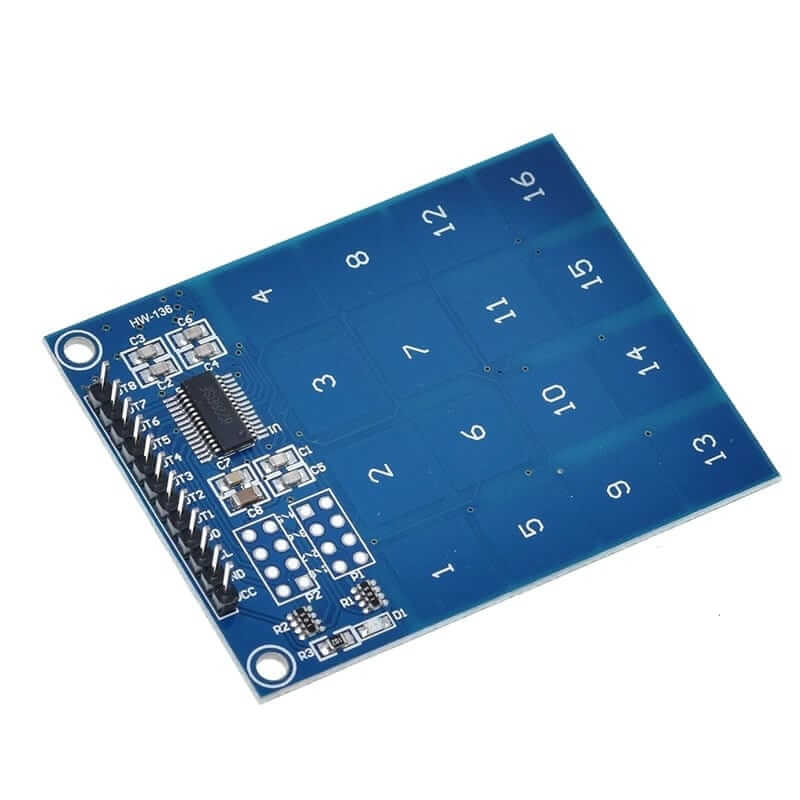

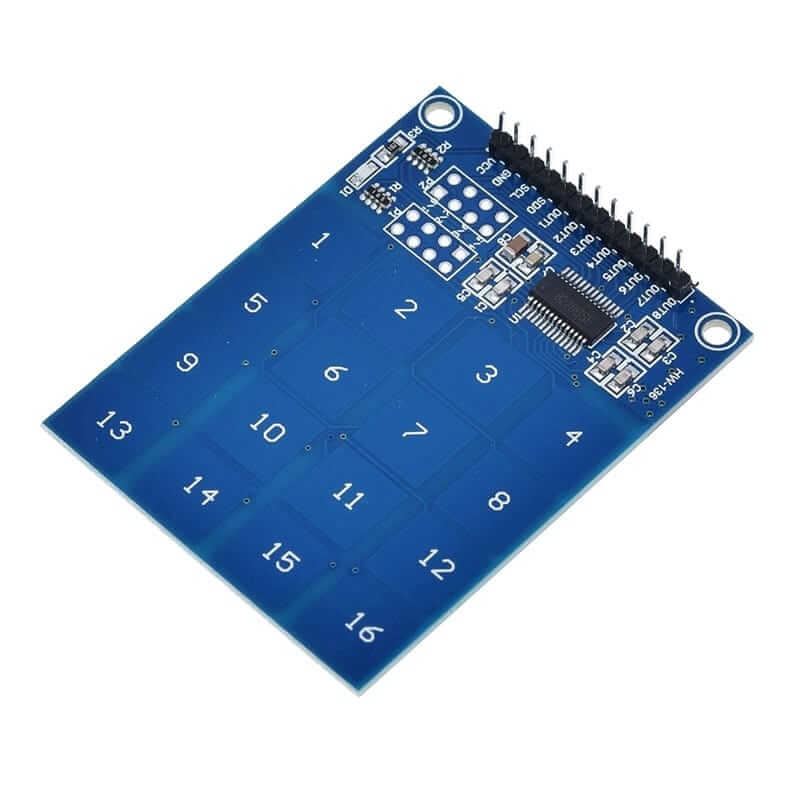

TTP229 Teclado 4x4 Touch Tactil Capacitivo

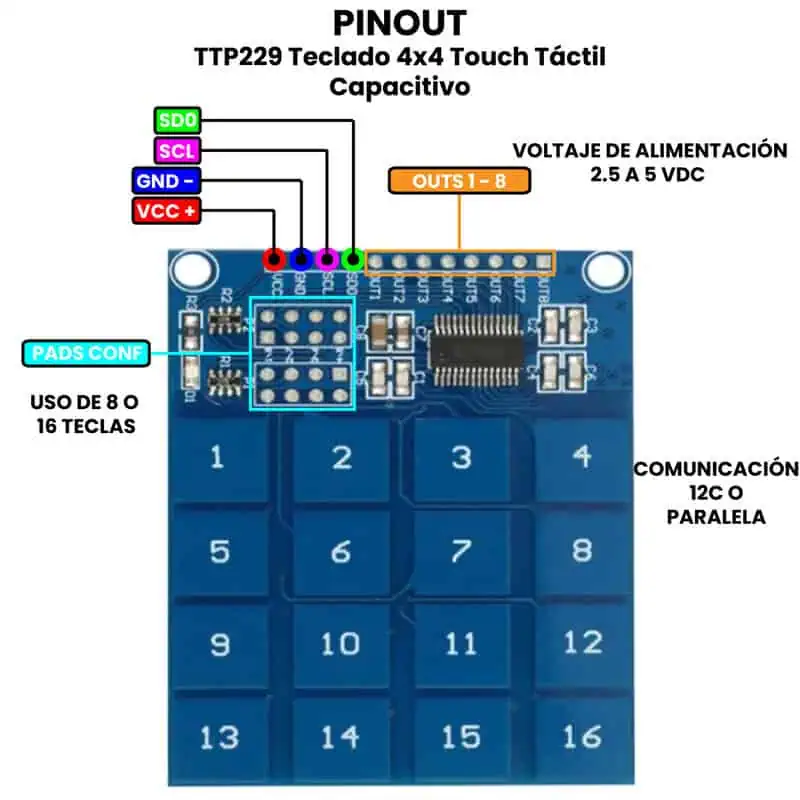

AR1535 - TTP229 Teclado 4x4 Touch Tactil Capacitivo PINOUT

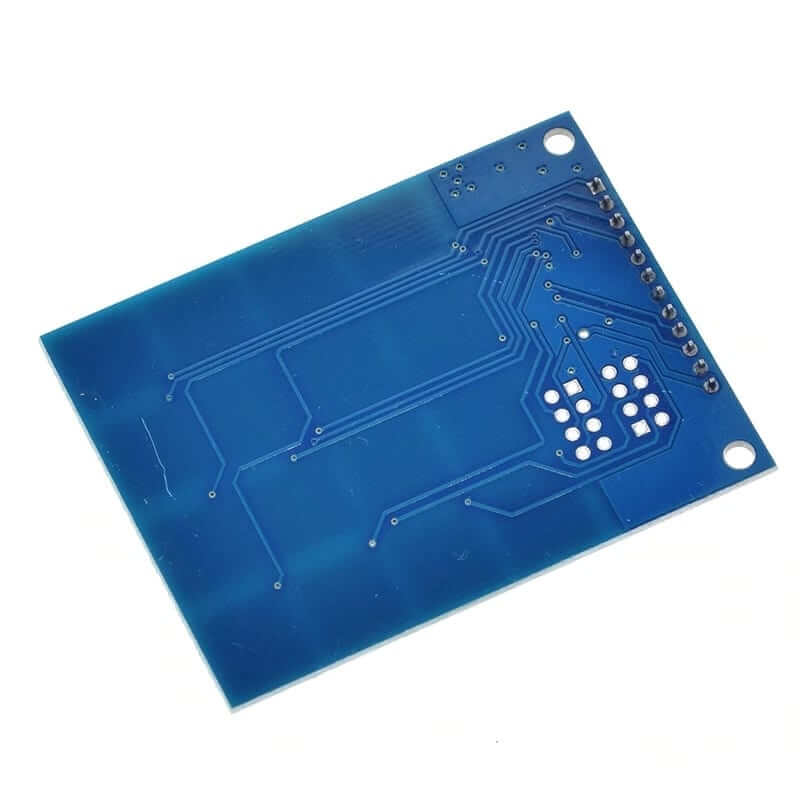

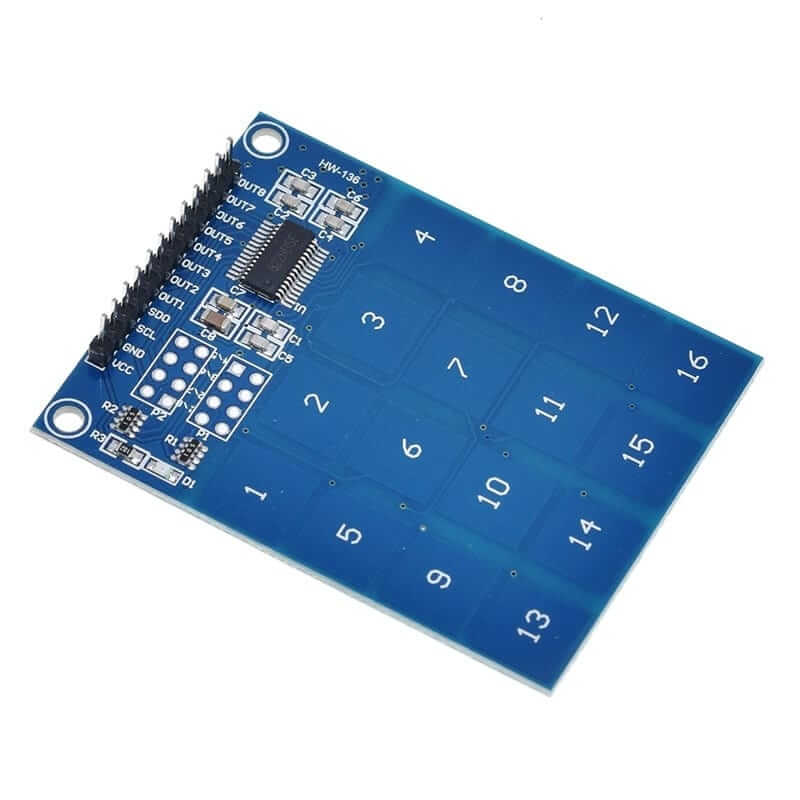

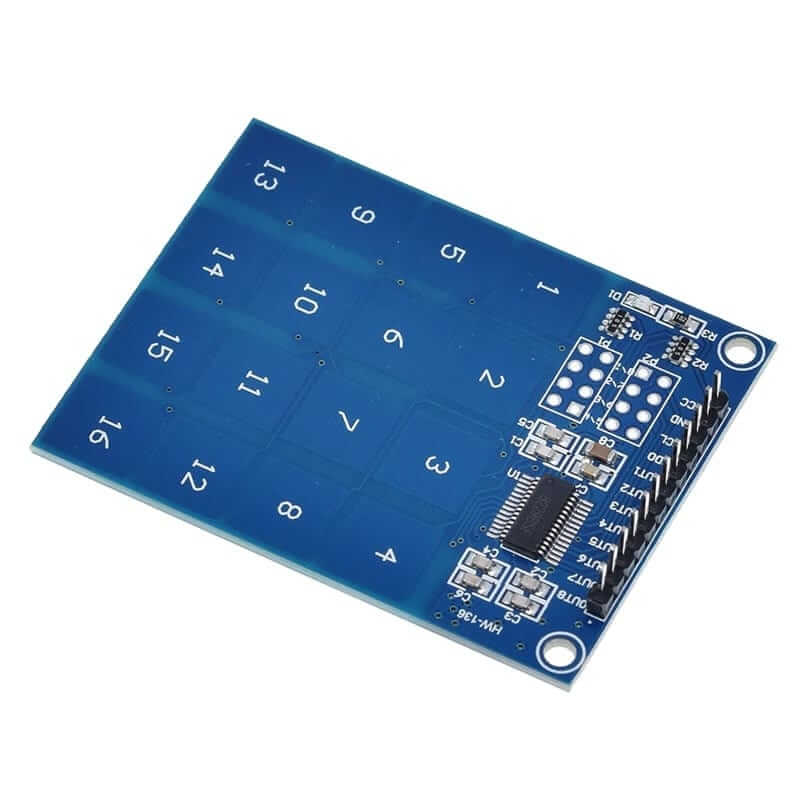

TTP229 Teclado 4×4 Touch Tactil Capacitivo

Name: TTP229 Teclado 4x4 Touch Tactil Capacitivo
SKU: AR1535
Availability: InStock

El precio original era: $ 46.00.El precio actual es: $ 41.00.

12 disponibles

SKU: AR1535 Categorías: ESCANERS & TÁCTILES, LECTORES, MÓDULOS, TECLADOS Etiquetas: capacitivo, numeros, tactil, Teclado 4x4, Teclado Touch, Teclado Touch Tactil Capacitivo, Teclado TTP229, Teclados, Teclados para Arduino, touc, TTP229

INFORMACIÓN

El TTP229 Teclado 4×4 Touch Táctil Capacitivo es un módulo de entrada que reemplaza a los teclados mecánicos convencionales mediante tecnología táctil capacitiva, permitiendo detectar la presión del dedo sobre sus 16 teclas sensibles al tacto sin necesidad de partes móviles. Su funcionamiento se basa en el chip TTP229, el cual mide las variaciones de capacitancia en cada una de las teclas al ser tocadas y convierte esa información en una señal digital. Este módulo puede comunicarse con microcontroladores a través de salidas paralelas o en modo serie (I²C simulado).

El TTP229 Teclado 4×4 Touch Táctil Capacitivo se utiliza en una amplia variedad de proyectos electrónicos donde se requiere una interfaz de entrada moderna, compacta y sin desgaste mecánico, como en sistemas de control de acceso, paneles de control, menús interactivos, domótica, electrodomésticos inteligentes, instrumentación electrónica y prototipos educativos. Sus aplicaciones destacan por la facilidad de limpieza, resistencia al uso y la posibilidad de integrarse en superficies planas o recubiertas. Es compatible con tarjetas de desarrollo como Arduino UNO, Mega, Nano, así como con ESP32, ESP8266, STM32 y Raspberry Pi, lo que lo hace ideal para proyectos de automatización, robótica y electrónica interactiva.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Teclado Capacitivo.
Chip Principal: TTP229.
Número de teclas: 16 teclas (4×4) sensibles al tacto
Voltaje de funcionamiento: 2.5 a 5 VDC.
Corriente de operación: ~8 mA (modo activo), < 10 µA (modo standby).
Interfaz de salida:
- Paralela (8 bits) para lectura rápida de teclas.
- Serie (2 hilos tipo I²C simulado) para ahorrar pines del microcontrolador.
Tiempo de respuesta: 100 ms.
Temperatura de trabajo: – 20 C a 80 °C.

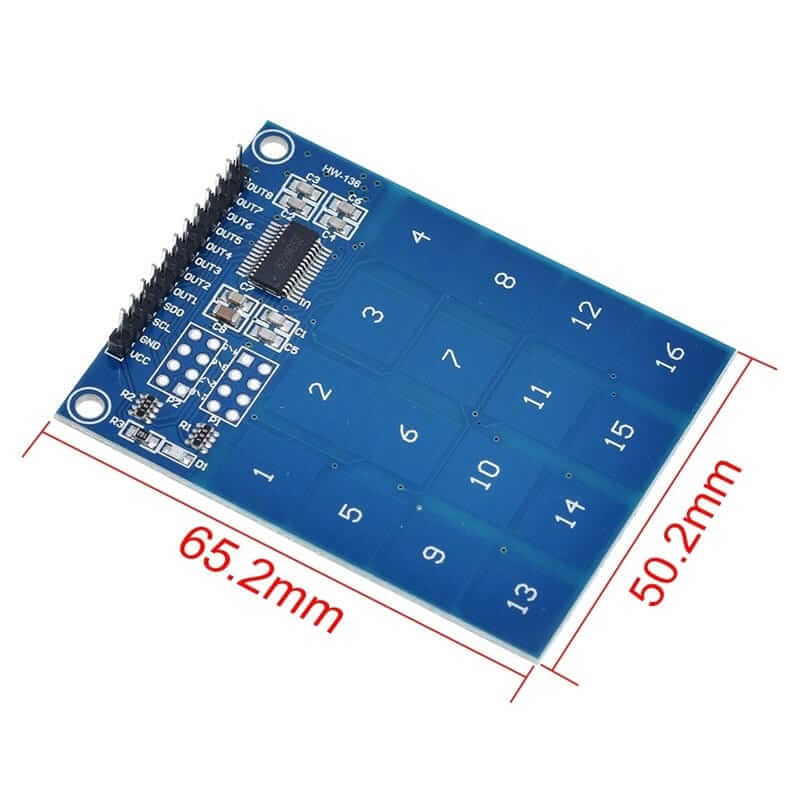

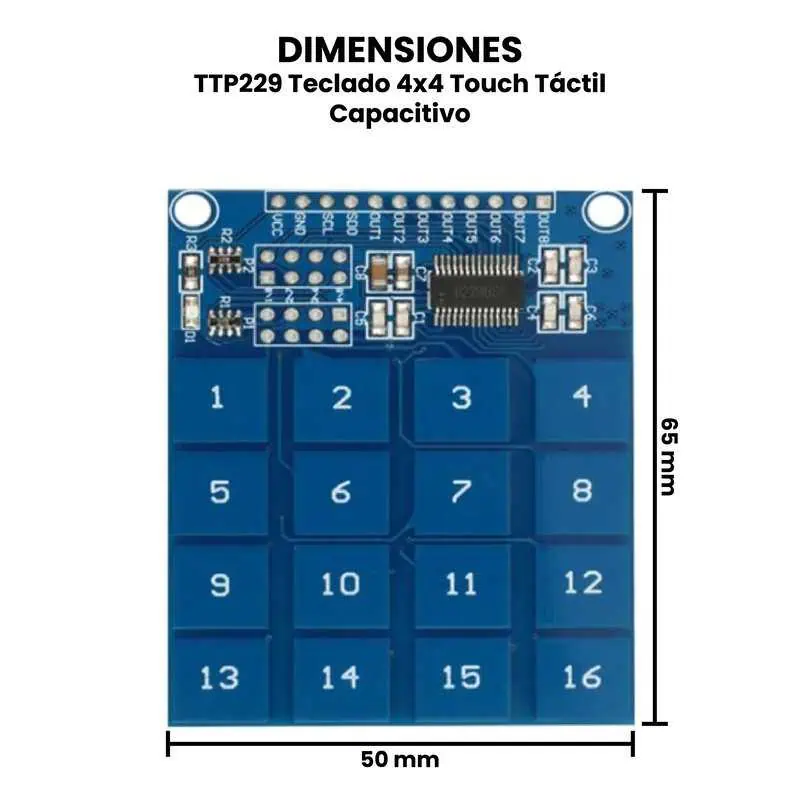

Dimensiones: 65 mm x 50 mm x 20 mm.
Peso: 13 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo funciona el Teclado 4×4 Touch?

El teclado se puede configurar en 2 modos:

Uso de 8 botones.
Uso de 16 botones.

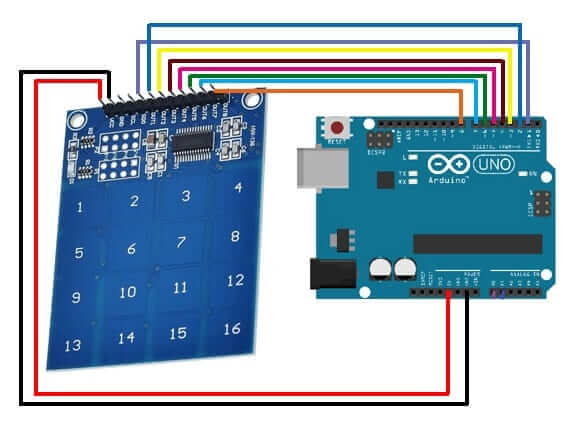

Para poder utilizar el teclado usando 8 botones solo es conectarlo al Arduino de manera “natural” usando los Header OUT0 al OUT8 como se muestra a continuación:

Si se requiere utilizar los 16 botones, se tendrá que utilizar la interfaz de comunicación de 2 vías por medio de SCL y SDO; además de puentear un par de pines en el PCB del teclado, como se muestra a continuación:
