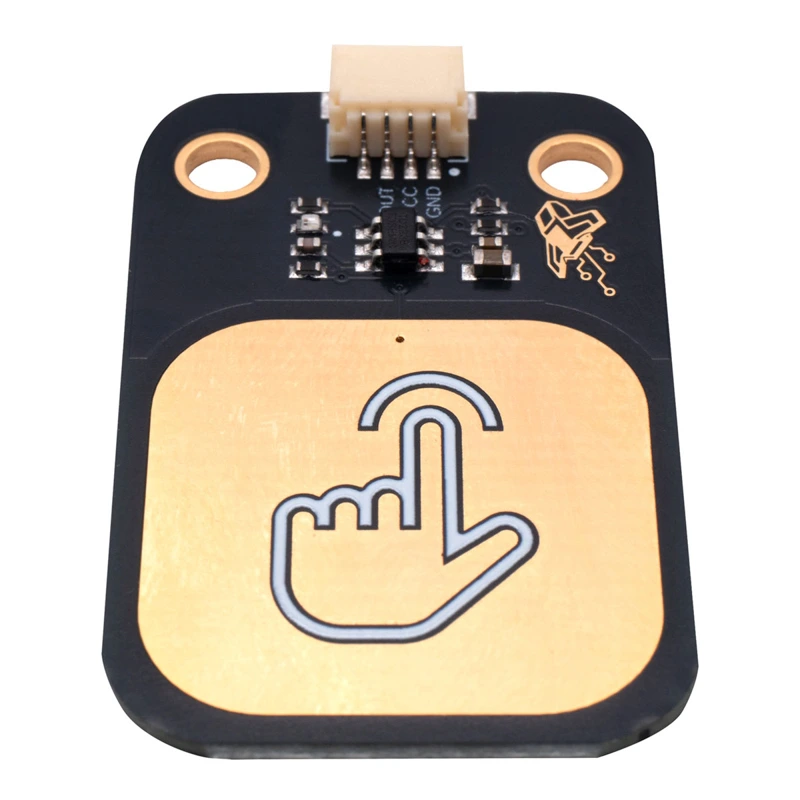

TTP223B Sensor Capacitivo Touch – UNIT DevLab

INFORMACIÓN

El TTP223B Sensor Capacitivo Touch – UNIT DevLab basado en el chip de detección capacitiva TTP223B, este módulo monitorea continuamente su electrodo plano y reporta de inmediato “toque detectado” mediante una salida lógica HIGH limpia. Cuenta con 4 tipos de modos para detección táctil (momentáneo/ toggle, activo en alto/bajo) que se pueden combinar y trabajar a conveniencia de tu proyecto ofreciendo una detección confiable, sin rebotes (debounce-free), con cableado mínimo y un consumo prácticamente nulo en reposo.

El TTP223B Sensor Capacitivo Touch – UNIT DevLab  es útil para paneles de control moderno, una interfaz wearable o una lámpara activada por toque, controles sensibles al tacto para interfaces de usuario, tecnología wearable con entrada táctil, interruptores táctiles para automatización del hogar , proyectos de robótica e IoT que requieran una entrada táctil simple, por mencionar algunos ejemplos.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: UNIT Electronics
• Tipo: Sensor Capacitivo Touch
• IC Principal: TTP223B
• Voltaje de funcionamiento: 3.3 V
• Modos de operación: Momentario / Toggle
• Selector: Alto / Bajo
• Frecuencia:
  • 512kHz
  • 1 MHz

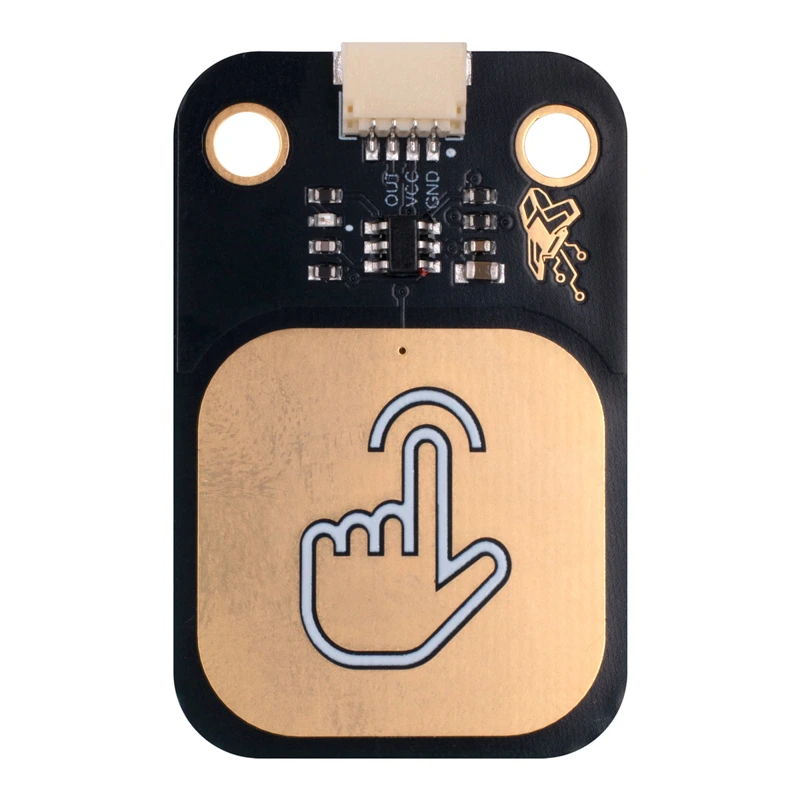

• Interfaz de conexión: JST 1.0 mm 4pin(VCC, GND, OUT Digital, Shield)
• Temperatura de operación: -40°C a 85°C
• Tiempo de respuesta: 60mS

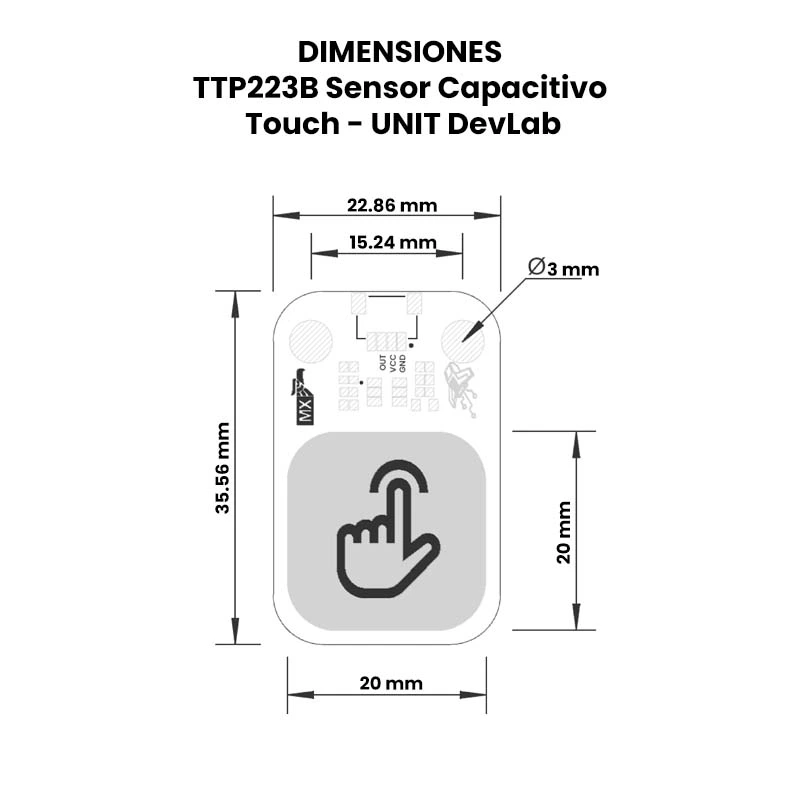

• Dimensiones:20mm x 35.56mm x 4mm
• Peso: 2.2 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

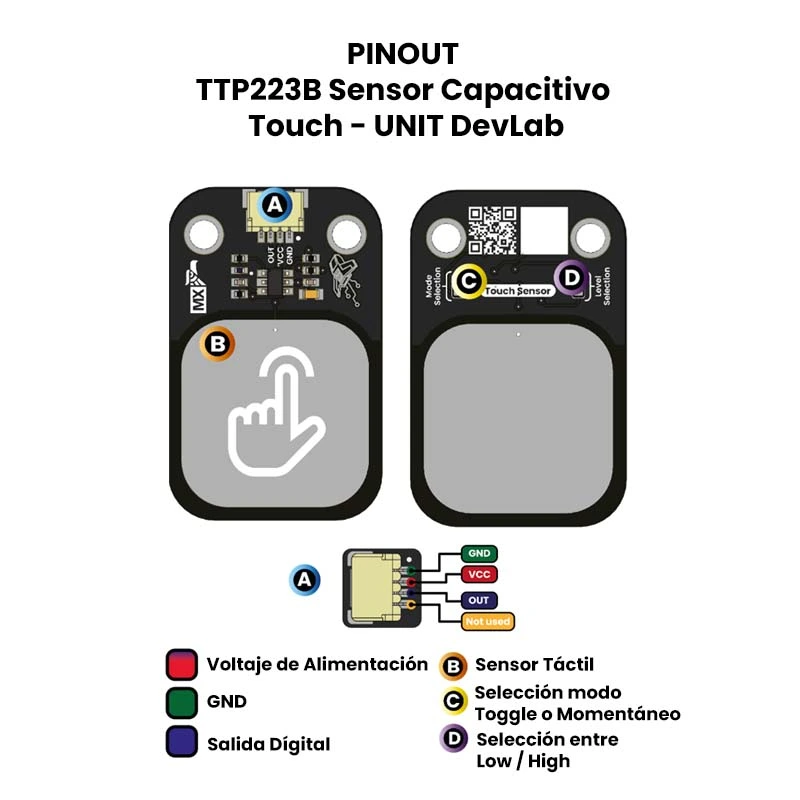

• Pinout
• Esquemático
• Dimensiones
• Github

INFORMACIÓN ADICIONAL

Test de prueba del módulo sensor capacitivo touch

Este ejemplo demuestra como usar el DevLab: Capacitive Touch Sensor en modo Momentáneo con pulso no invertido (single pulse) para incrementar un contador, copia y pega este sketch hecho en Arduino IDE para la UNIT Dual MCU

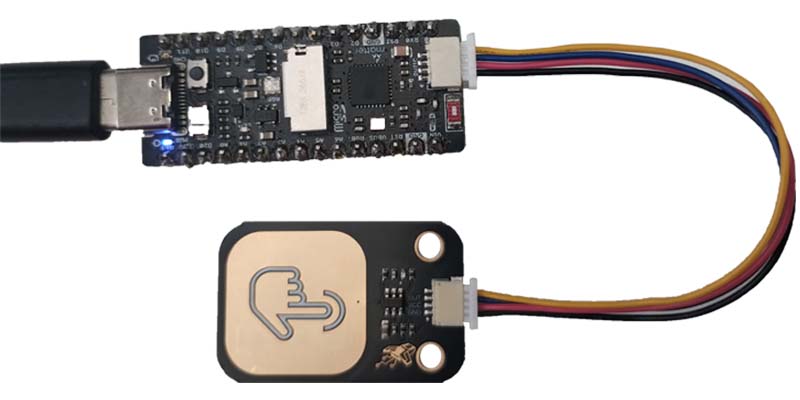

Conexión a la tarjeta de desarrollo Pulsar C6

Por medio de la conexión por vía Qwiic enlazaremos la tarjeta Pulsar C6 y al sensor táctil. Para este testeo se maneja el primer modo (default), en donde el comportamiento de detección será cuando se pulse momentáneamente y se realizará el conteo por cada toque.

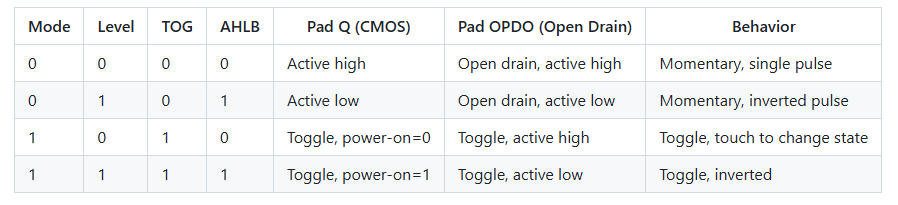

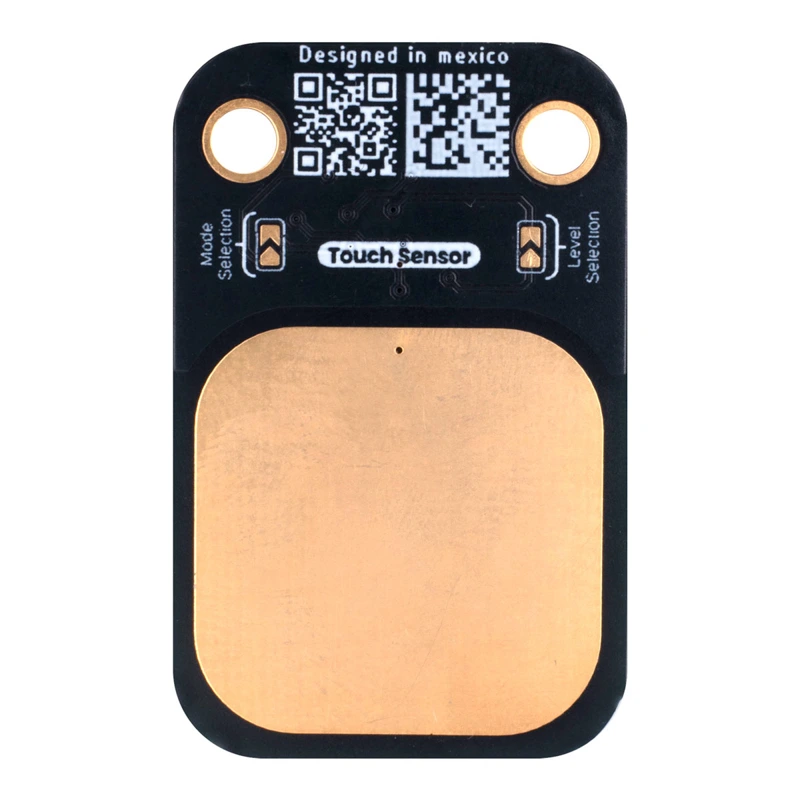

A continuación mostramos la combinación que se puede realizar con el sensor, solo es soldar los pads que se encuentran en el button y elegir el modo y nivel que definiran el tipo de salida y su comportamiento (momentáneo/ toggle, activo en alto/bajo).

Código

#include <Arduino.h>

const int TOUCH_PIN = 6;
volatile unsigned long pulseCount = 0;


void IRAM_ATTR onPulse() {
  pulseCount++;
  Serial.print("¡Pulso detectado! Total: ");
  Serial.println(pulseCount);
}

void setup() {
  Serial.begin(115200);

  pinMode(TOUCH_PIN, INPUT_PULLDOWN);
  attachInterrupt(digitalPinToInterrupt(TOUCH_PIN), onPulse, RISING);

  Serial.println("Esperando pulsos del sensor capacitivo en GPIO6...");
}

void loop() {
  delay(1000);
}

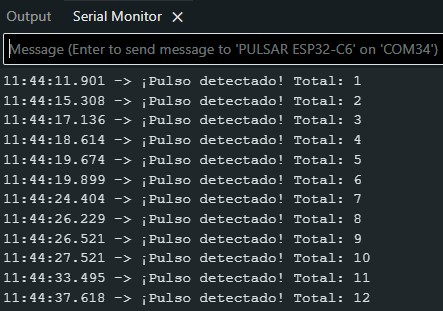

Cada vez que sea tocado el sensor, realizara el conteo de las pulsaciones.

ENLACES EXTERNOS

• Wiki:DevLab: Capacitive Touch Sensor
