TTC5200 Transistor NPN 230V 15A

INFORMACIÓN

El TTC5200 Transistor NPN esta diseñado para amplificación de alta potencia , cuenta con un voltaje colector-emisor mínimo de 230V a una corriente máxima de colector 15A .En conjunto con su complemento PNP, el TTA1943, se utiliza en configuraciones push-pull o en amplificadores complementarios de audio para mejorar la calidad y rendimiento del sonido.

El TTC5200 Transistor NPN es ideal para etapas amplificadores de potencia de salida de 100W, mejorando la calidad y rendimiento de sonido. Explora nuestra amplia gama de transistores para potenciar tus proyectos. Encuentra la solución perfecta que se ajuste a tus necesidades. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Matrícula: TTC5200
• Encapsulado: TO-3PL
• Tipo: NPN
• Voltaje:
  • VCEO: 230V
  • VCBO: 230V
  •  VEBO:  5V
• Corriente:
  • IC:15A
  • IB: 1.5 A
  • ICBO: 5 uA
• Potencia : 150 W
• Frecuencia de Transición: 30MHz
• Ganancia de corriente continua (hfe): 80
• Montaje: THT
• Pines: 3
• Temperatura de trabajo: -55°C a 150°C
• Dimensiones: 20 x 46.4 mm
• Peso: 9.4g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

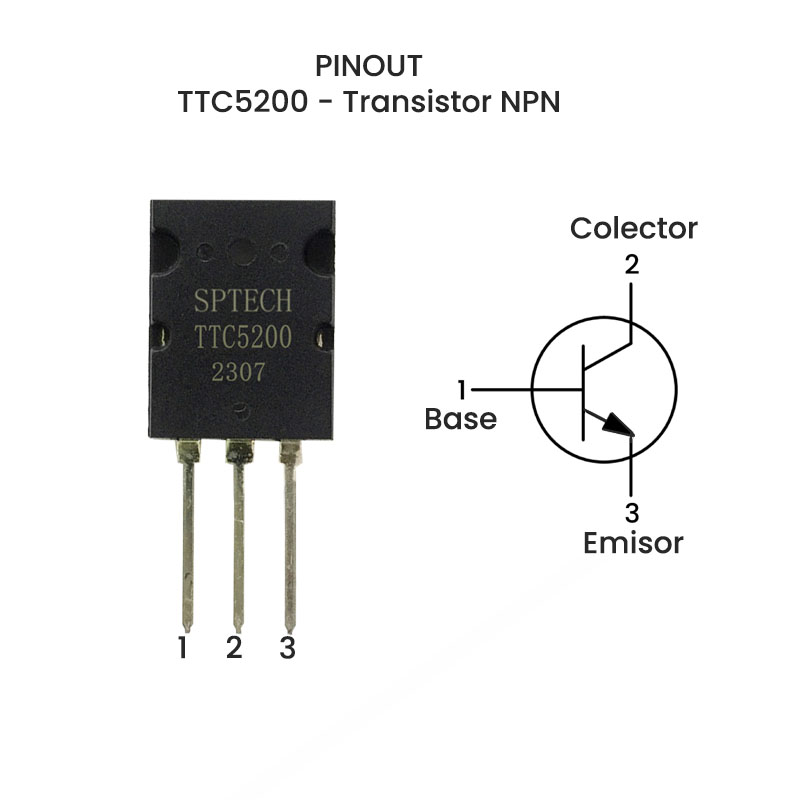

• Pinout
• FootPrint

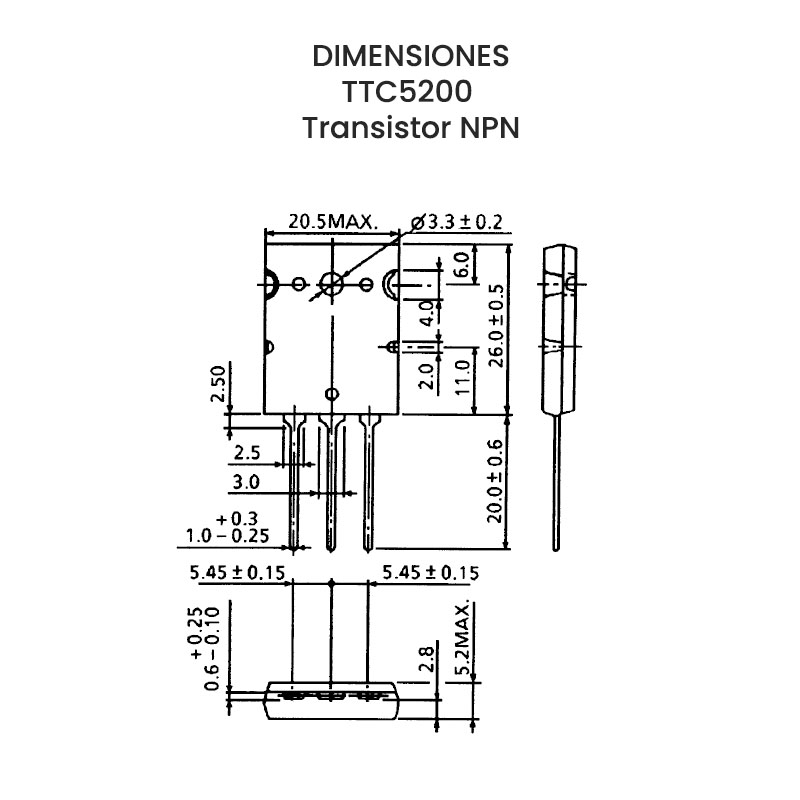

• Dimensiones

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

• El TTC5200 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
• Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
