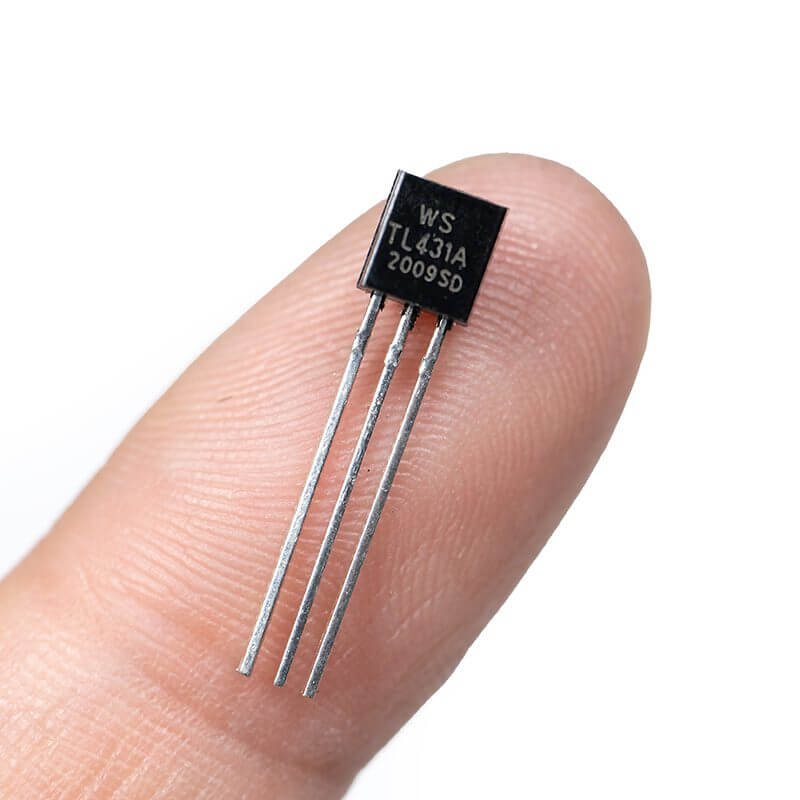

TL431A Regulador de Tensión 2.5V a 36V - Imagen 4

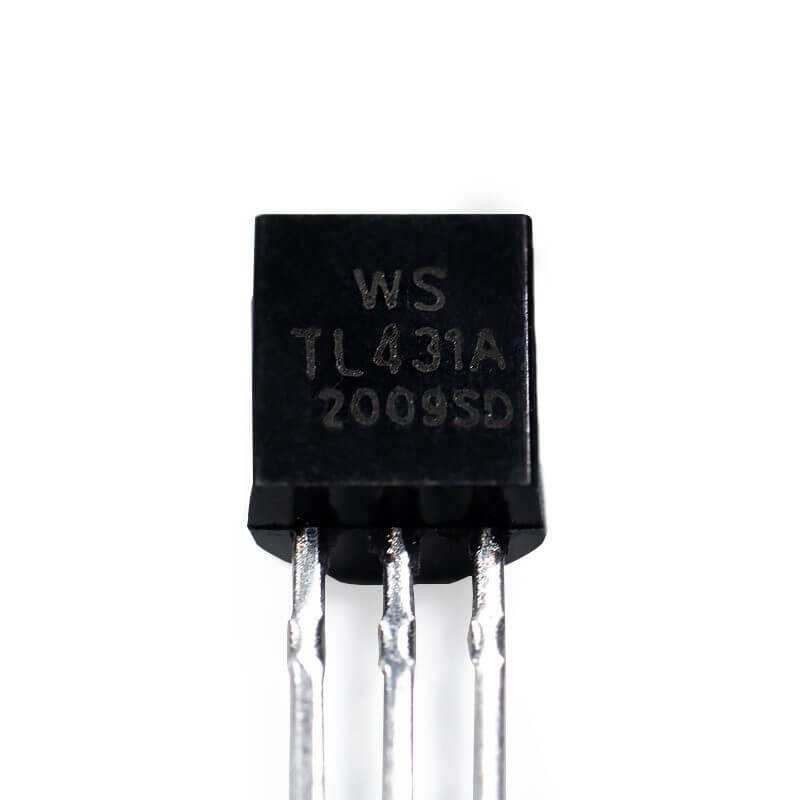

TL431A Regulador de Tensión 2.5V a 36V - Imagen 5

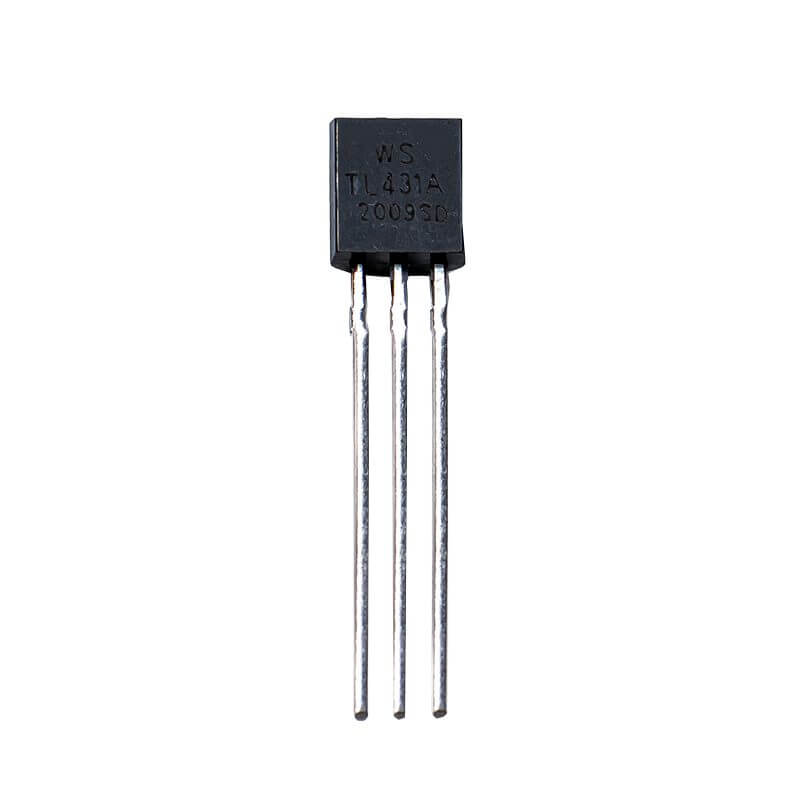

TL431A Regulador de Tensión 2.5V a 36V - Imagen 6

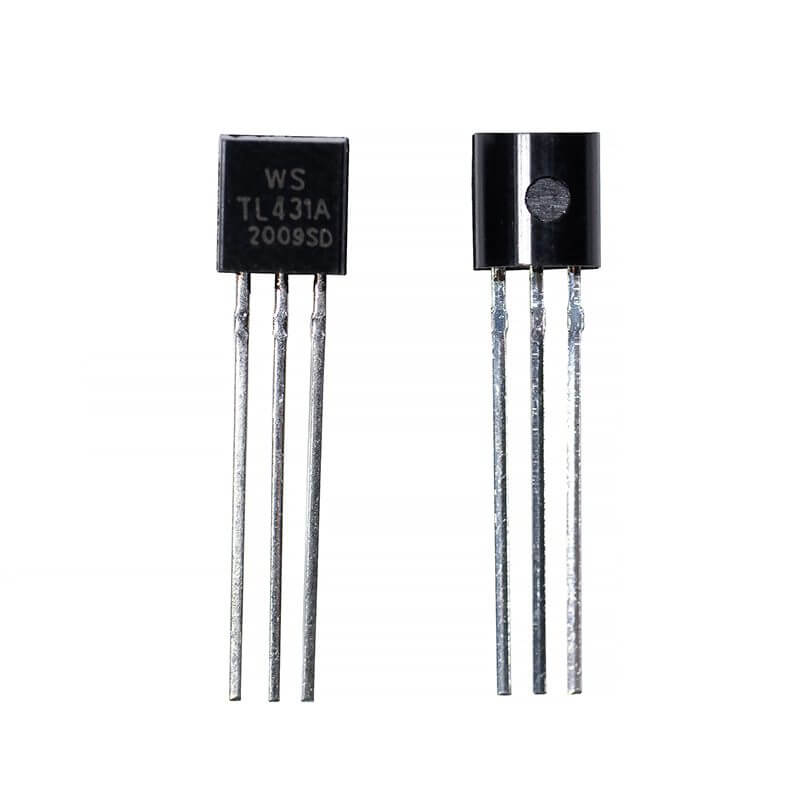

TL431A Regulador de Tensión 2.5V a 36V

$ 4.00

88 disponibles

CANTIDAD	PRECIO
25 piezas	$ 2.93
100 piezas	$ 2.39
200 piezas	$ 1.75

SKU: AR2736 Categoría: REGULADORES Etiquetas: 2.5V, 36V, 999, AR2736, CW431, LM431, NTE999, regulador, tension, TL431A

INFORMACIÓN

El TL431 funciona como regulador de tensión ajustable entre 2.5V a 36V con 1% de tolerancia. Es útil para el reemplazo de diodos Zener, regulador de voltaje en paralelo, conversión de reguladores fijos en variables, limitador de corriente de precisión, entre otros. Se caracteriza por tener una respuesta de encendido rápida, bajo ruido a la salida y puede ser usado como referencia de voltaje positivo o negativo.

ESPECIFICACIÓN Y CARACTERÍSTICAS

Matricula: TL431
Voltaje de salida: 2.5 V y 36 V , configuración por dos resistencias
Precisión del voltaje: 1%
Coeficiente de temperatura promedio: 50 ppm/°C
Temperatura de Trabajo: -40 a +85 °C
Corriente: entre 1 mA y 100 mA en regulación.
Impedancia de salida: 0.22 Ω
Potencia : 0.7 W máxima
Voltaje de cátodo a ánodo: 37 V máximo
Corrientes de cátodo continuas: -100 mA a +150 mA máximas
Rango de la corriente de entrada de referencia: -0.05 mA a +10 mA
Encapsulado: TO-92

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Reemplazo o equivalente

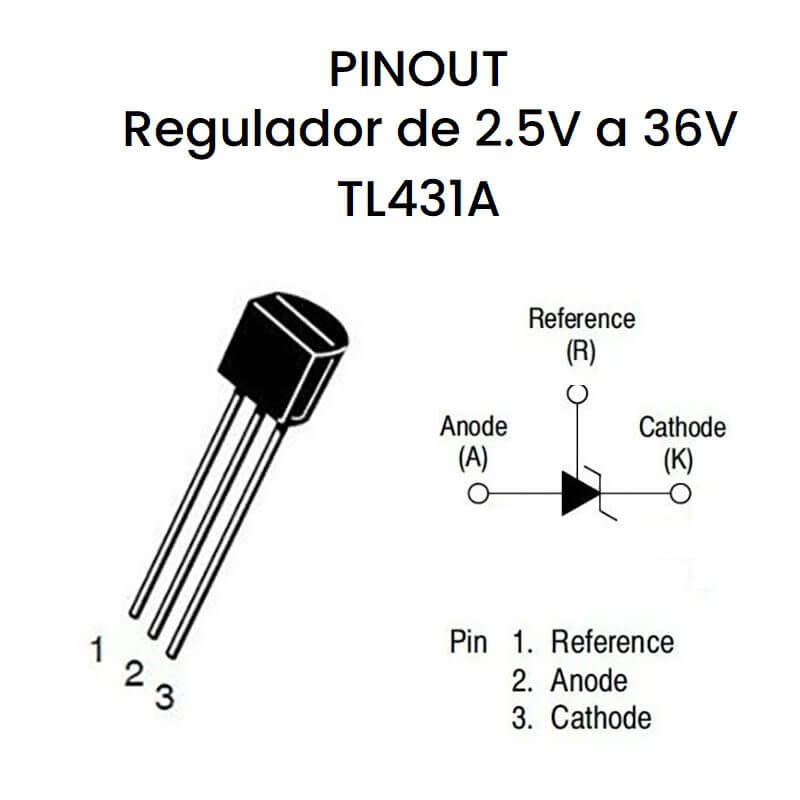

Este transistor puede reemplazar a :NTE999, 999, CW431, LM431, favor de revisar el pinout de cada uno de los reemplazos antes de realizar algún tipo de conexión.

Aplicación típica

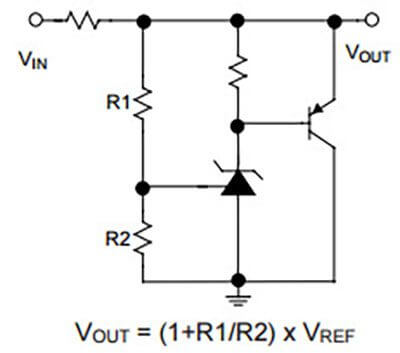

El TL431A proporciona voltaje variable dependiente de la configuración de una red divisora de voltaje; en donde el voltaje de salida puede establecerse en cualquier nivel superior a 2.495 V (VREF) hasta 30 V simplemente seleccionando dos resistencias externas que actúan como una red divisora de voltaje. Como se muestra en el siguiente diagrama:
