TL071CN Amplificador Operacional DIP-8

$ 9.00

148 disponibles

CANTIDAD	PRECIO
25 piezas	$ 6.83
100 piezas	$ 5.73
200 piezas	$ 4.34

SKU: AR4438 Categorías: AMPLIFICADORES, COMPONENTES ELECTRÓNICOS, IC Etiquetas: Amplificación, amplificador, Dip 8, FET, filtros, low noise, Opamp, operacional, señales, TL071CN

INFORMACIÓN

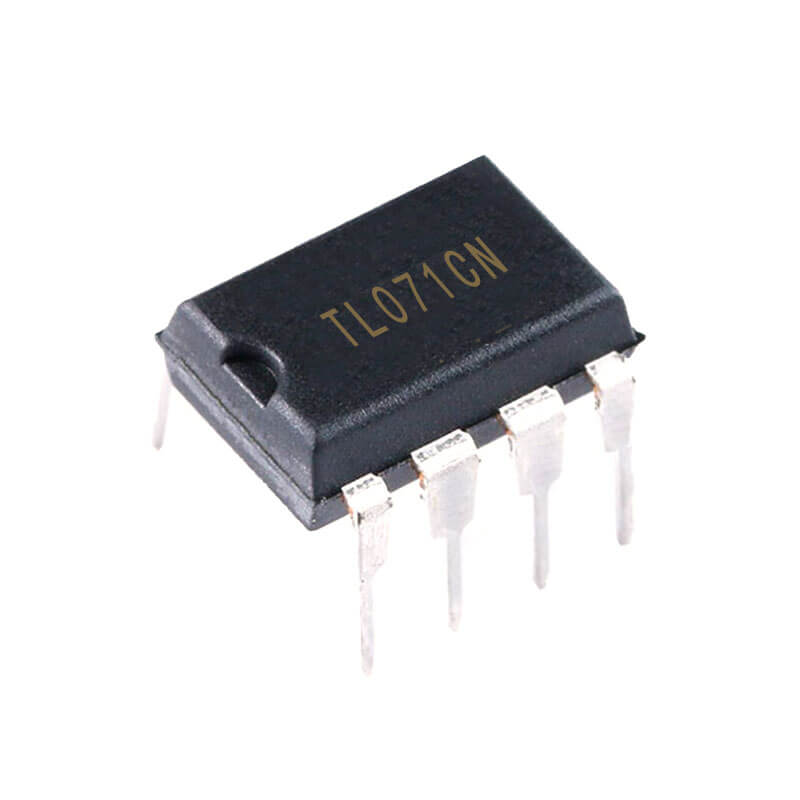

El TL071CN es un amplificador operacional de propósito general con un encapsulado DIP-8 cuya arquitectura basada en transistores FET le otorga una alta impedancia de entrada. Este opamp es de bajo ruido y bajo consumo, diseñado para aplicaciones de amplificación, acondicionamiento de señales, filtros activos y otros circuitos analógicos.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Amplificador operacional
Modelo: TL071CN
Tipo de encapsulado: DIP-8

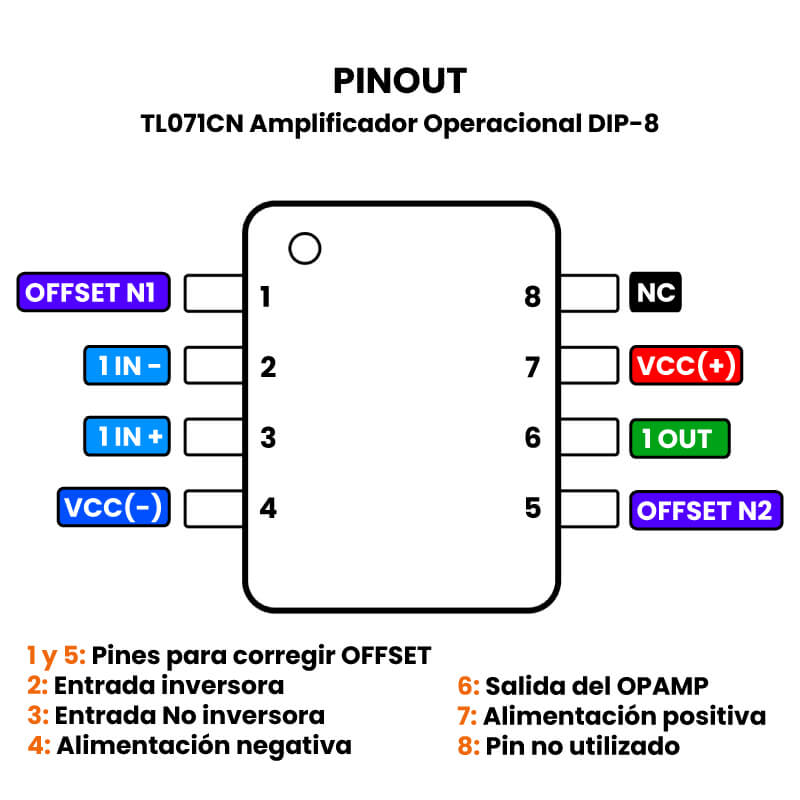

Número de pines: 8
Formato: THT
Voltaje de alimentación: 3V a 30V (o ±1.5V a ±15V si se utiliza alimentación dual).
Número de canales: 1
Arquitectura: FET (Transistor de efecto de campo)
Alta tasa de cambio (slew rate): 20 V/µs
Bajo voltaje de offset: 1 mV
Baja deriva de voltaje de offset: 2 µV/°C
Bajo consumo de energía: 940 µA/canal
Amplio rango de voltajes de modo común y diferencial
Bajo ruido: Vn = 18 nV/√Hz (típico) a f = 1 kHz
Protección contra cortocircuitos en la salida
CMRR: 100 dB
Baja distorsión armónica total: 0.003% (típico)
Temperatura de operación: -40 °C a 85 °C

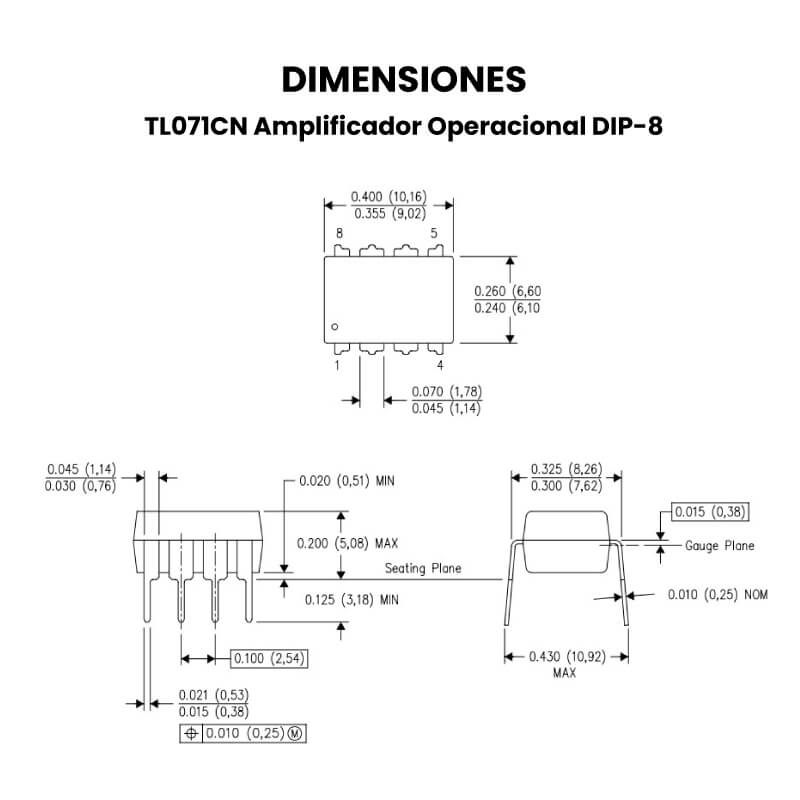

Dimensiones: 4.57 x 9.81 x 6.35 mm
Peso: 0.5 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

A continuación se explican algunas de las características avanzadas que le confieren al TL071CN buen rendimiento, precisión y fiabilidad

Bajo consumo de energía: Este valor indica que el amplificador consume solo 940 microamperios por canal de amplificación, lo que lo hace eficiente en términos de consumo energético, ideal para circuitos alimentados con baterías o en aplicaciones donde la eficiencia energética es crucial.
Amplio rango de voltajes de modo común y diferencial: El rango de voltajes de modo común es el rango de voltajes en el que el amplificador puede operar correctamente, incluso cuando ambas entradas están a voltajes similares. El rango diferencial es la diferencia de voltaje entre las dos entradas. Un amplio rango permite que el amplificador maneje una mayor variedad de señales de entrada.
Bajo ruido: El ruido de entrada se mide en nV/√Hz, y un valor de 18 nV/√Hz a 1 kHz indica que el amplificador tiene muy bajo ruido, lo que es crucial para amplificar señales débiles sin introducir interferencia no deseada.
Baja distorsión armónica total: La distorsión armónica total (THD) mide cuánto se distorsiona la señal de salida en comparación con la señal de entrada. Un valor bajo de 0.003% indica que el amplificador produce una señal de salida muy fiel a la entrada, sin agregar distorsión armónica significativa.
Amplio rango de voltaje de suministro: El rango de voltaje de suministro indica los voltajes que el amplificador puede recibir para funcionar correctamente. Este amplificador puede operar con una alimentación de ±2.25 V a ±20 V en una configuración dual (positiva y negativa) o con una fuente única de 4.5 V a 40 V, lo que le da flexibilidad en aplicaciones de diferentes tipos de suministro de energía.
