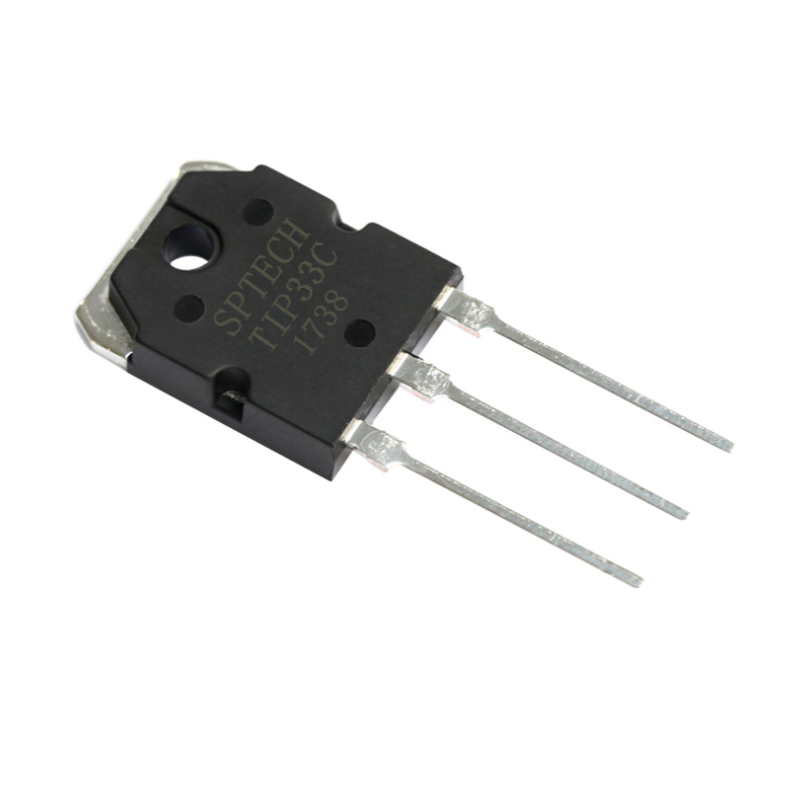

AR4014 - TIP33C Transistor NPN 100V 10A TO-3PN

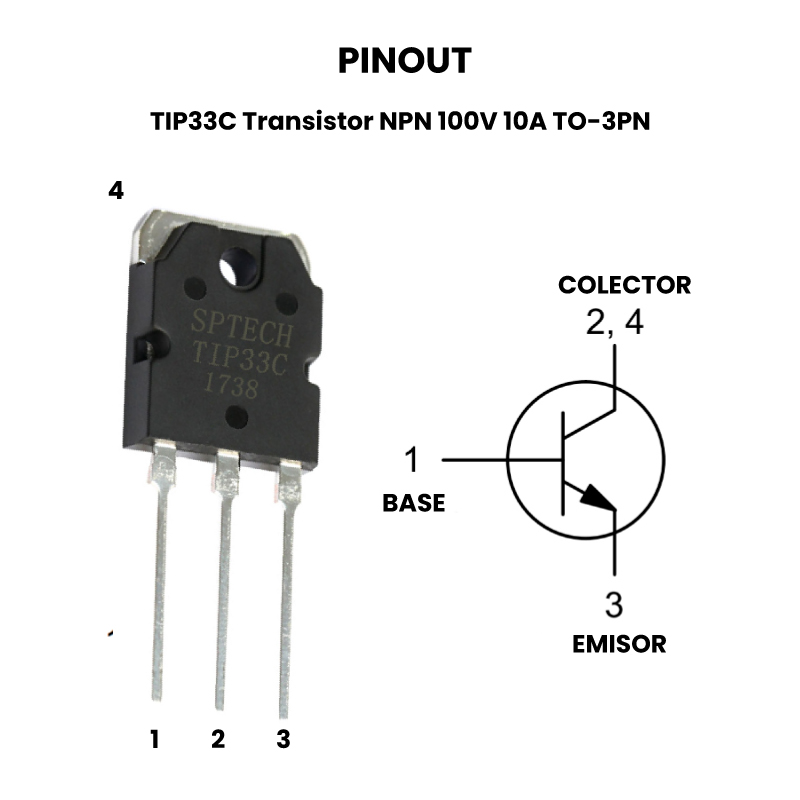

AR4014 - TIP33C Transistor NPN 100V 10A TO-3PN - Pinout2

TIP33C Transistor NPN 100V 10A TO-3PN

Name: TIP33C Transistor NPN 100V 10A TO-3PN
SKU: AR4014
Availability: InStock

El precio original era: $ 34.00.El precio actual es: $ 31.00.

33 disponibles

SKU: AR4014 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 100V, 10A, alimentación, alta potencia, amplificador, audio, conmutacion, CONTROL DE MOTOR, Fuentes, SPTECH, TIP33C, TIP41C, TO-3PN, Transistor npn

INFORMACIÓN

El TIP33C Transistor NPN es un transistor de potencia bipolar sus especificaciones típicas: Corriente 10 A y voltaje de 100V. El paquete TO-3PN indica que el transistor tiene un diseño pensado para facilitar la disipación de calor, lo cual es crucial en aplicaciones que manejan corrientes altas.

El TIP33C Transistor NPN se utiliza principalmente en aplicaciones de amplificación y conmutación de potencia, especialmente donde se requiere una capacidad de manejo de corriente relativamente alta como: Amplificadores de audio, fuentes de alimentación reguladas, control de motores, circuitos de conmutación de alta potencia. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: TIP33C
Encapsulado: TO-3PN
Tipo: NPN
Voltaje:
- VCEO: 100V
- VCBO: 100V
- VEBO : 5V
Corriente:
- IC: 10A
- IB: 3A
- Colector Pico: 15A
Disipación total del dispositivo (Pc): 80W
Frecuencia de Transición : 3 MHz
Ganancia de corriente continua (hfe): 20-100
Montaje: THT
Pines: 3
Temperatura de trabajo: -65 a 150°C
Dimensiones:39.62mm x 15.65 mm x 4.85 mm
Peso: 5.13 g

SUSTITUTO

Similares: TIP41C

Nota: Los siguientes IC son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirma que son adecuado a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

El TIP33C típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
