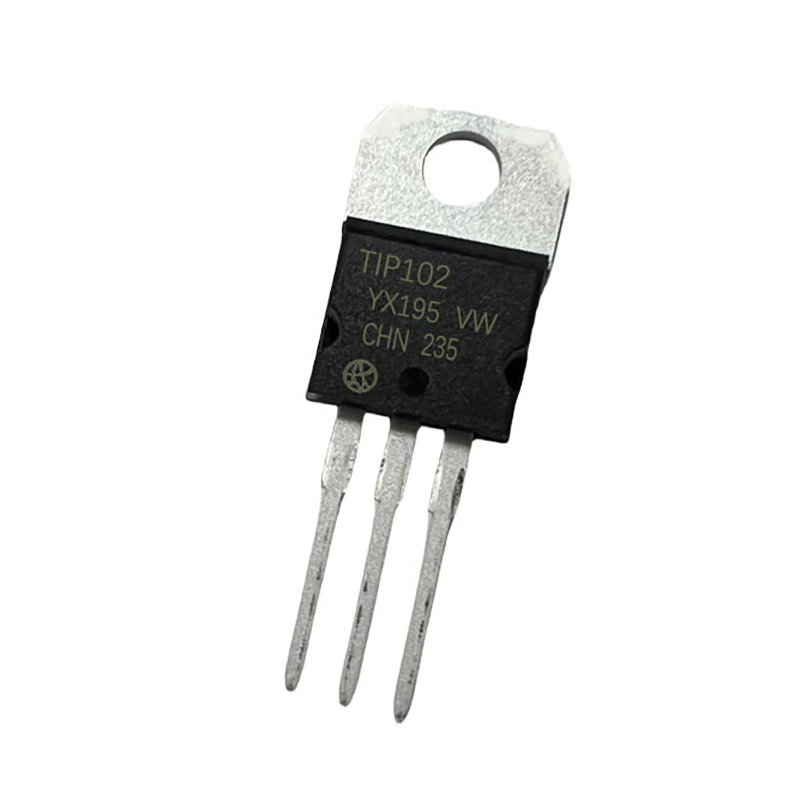

TIP102 Transistor NPN 100V 8A TO-220

$ 10.00

53 disponibles

CANTIDAD	PRECIO
25 piezas	$ 8.50
100 piezas	$ 7.41
200 piezas	$ 5.89

SKU: AR4008 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 100V, 8A, BJT, Darlington, NPN, TIP, TIP102, to-220, transistor, Transistores

INFORMACIÓN

El TIP102 es un transistor NPN de potencia que pertenece a la familia de transistores Darlington de silicio. Este transistor está diseñado para aplicaciones de potencia lineal y de conmutación en las que se requiere controlar corrientes relativamente altas. El TIP102 es un dispositivo versátil que se puede utilizar en una variedad de aplicaciones, como equipos industriales, amplificadores de potencia de audio, convertidores DC-AC y como controlador de motores de corriente continua de baja tensión.

En resumen, el TIP102 es un componente semiconductor que actúa como un interruptor o amplificador de corriente en circuitos electrónicos, permitiendo controlar corrientes significativas y facilitando la gestión de potencia en diferentes tipos de dispositivos y sistemas.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: TIP102
Encapsulado: TO-220
Tipo: NPN
Voltaje:
- VCEO: 100V
- VCBO: 100V
- VEBO: 5V
Corriente:
- IC: 8A
- IB: 1A
- Colector Pico: 15A
Disipación total del dispositivo (Pc): 80W
Montaje: THT

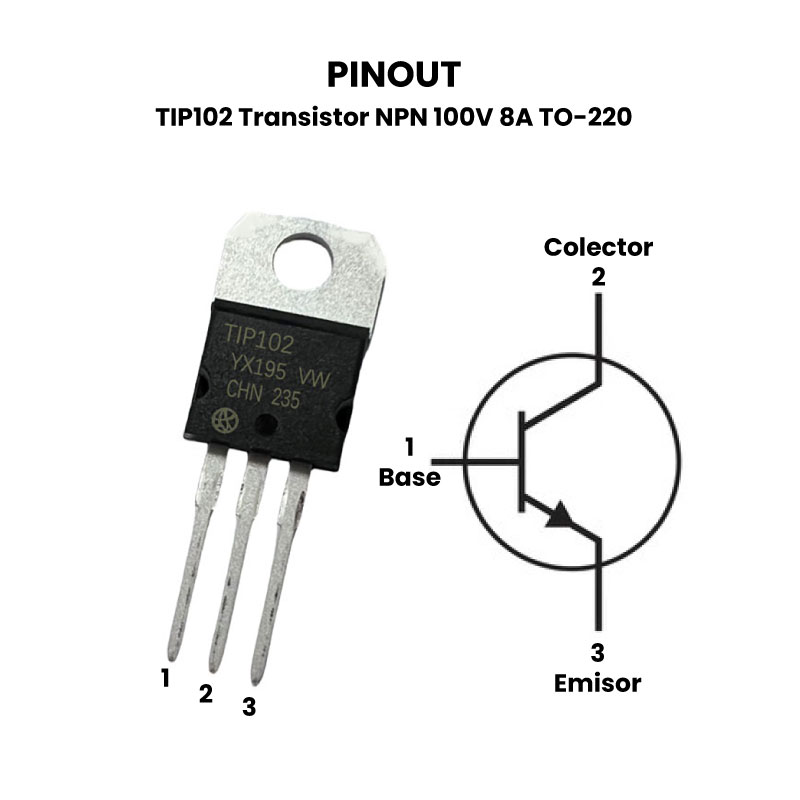

Pines: 3
Temperatura de trabajo: -55 a 150°C

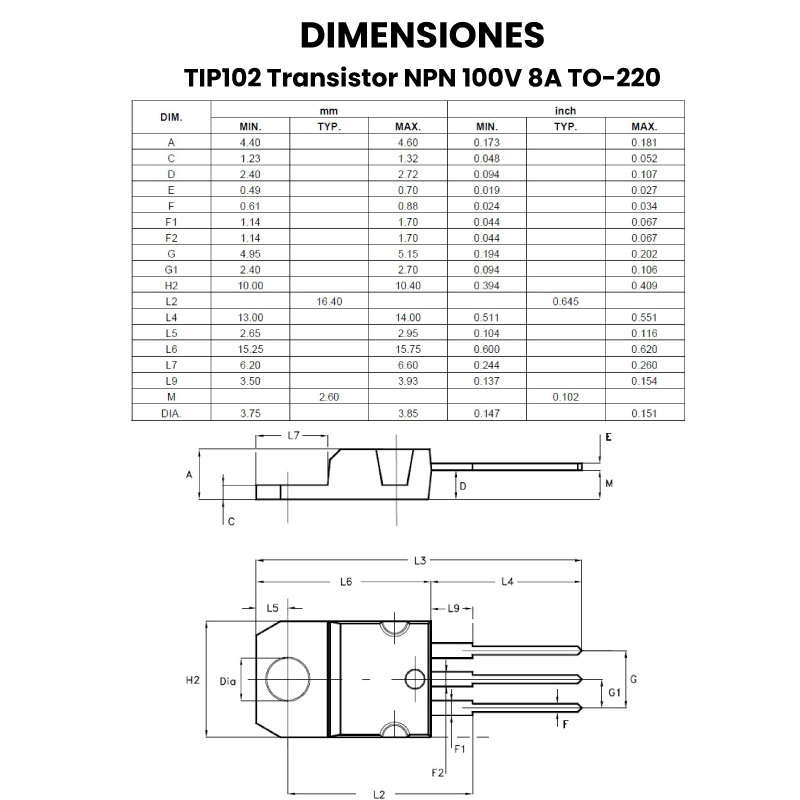

Dimensiones: 10 mm x 28.85 mm x 4.4 mm
Peso: 2 g

SUSTITUTO

Complementario: TIP107
Sustituto: NTE2343, 2SD1769, 2SD1889, TIP101, TIP102 o TIP142T

Nota: Los siguientes IC son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirma que son adecuado a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Al utilizar el TIP102 Transistor NPN, se recomienda seguir algunas recomendaciones para garantizar un funcionamiento óptimo y seguro:

Respetar las especificaciones: Es importante operar el transistor dentro de los límites de voltaje, corriente y potencia especificados en el datasheet para evitar daños al dispositivo.
Disipación de calor: Debido a que el TIP102 puede disipar calor durante su funcionamiento, se debe asegurar una adecuada disipación térmica para evitar el sobrecalentamiento. Se pueden utilizar disipadores de calor según sea necesario.
Protección contra sobretensiones: Para proteger el transistor de picos de voltaje, se pueden incorporar diodos de protección o circuitos de supresión de sobretensión.
Manejo adecuado: Al manipular el transistor, es importante seguir las prácticas estándar de manejo de componentes electrónicos para evitar daños por descargas electrostáticas.
Montaje correcto: Asegurarse de que el transistor esté montado correctamente en el circuito, siguiendo las recomendaciones de diseño del datasheet.
Pruebas y verificación: Antes de la puesta en marcha, es recomendable realizar pruebas y verificaciones para asegurarse de que el transistor funcione correctamente y cumpla con los requisitos de la aplicación.
