Termostato REX-C100 con SSR40DA y Disipador de Calor

INFORMACIÓN

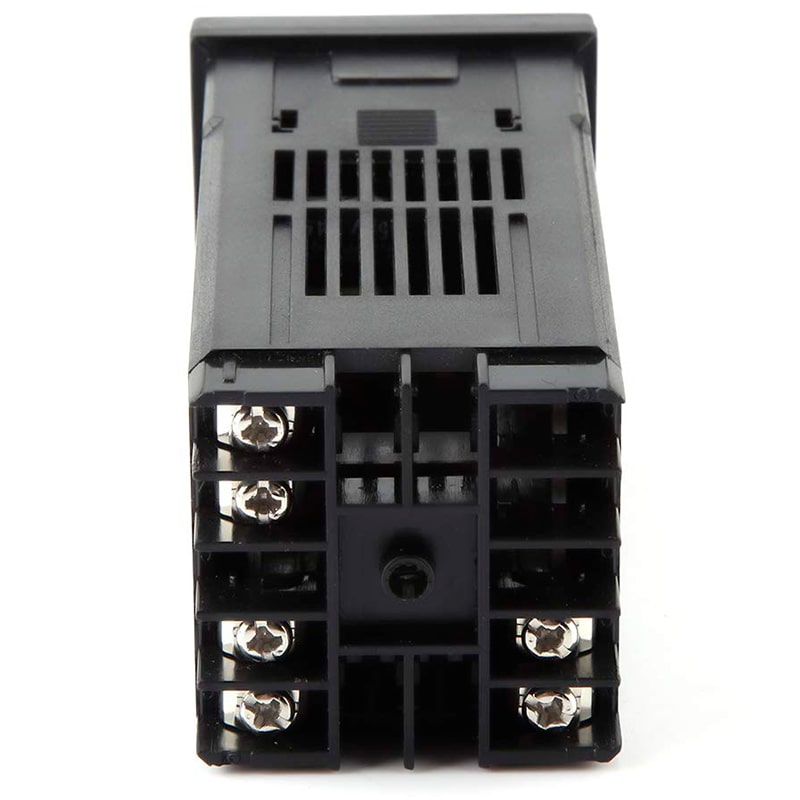

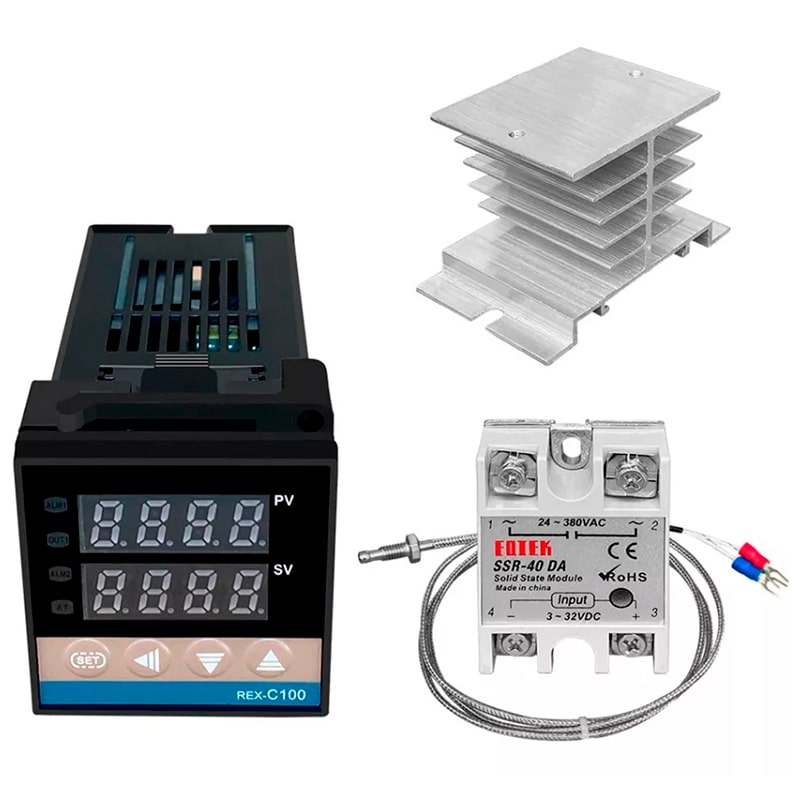

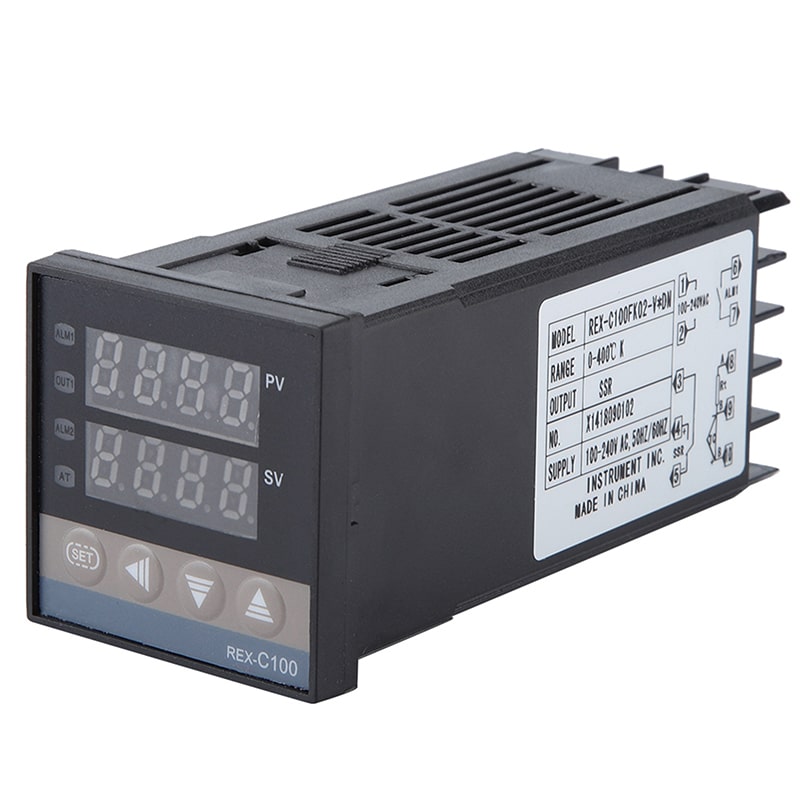

El Termostato REX-C100 es un controlador de temperatura digital que permite establecer y mantener una temperatura específica en un sistema. Este dispositivo incluye un relevador de estado sólido SSR40DA, el cual puede controlar cargas de alta potencia, y un disipador de calor.

El Termostato REX-C100 en conjunto con el SSR40DA y un disipador de calor, es un sistema de control de temperatura versátil, ideal para aplicaciones como incubadoras, hornos industriales, sistemas de refrigeración y procesos de calentamiento en general.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Termostato con Relevador de Estado Sólido y Disipador de Calor
• Modelo:
  • Termostato: REX-C100
  • Relevador: SSR40DA
• Material: Plástico ABS

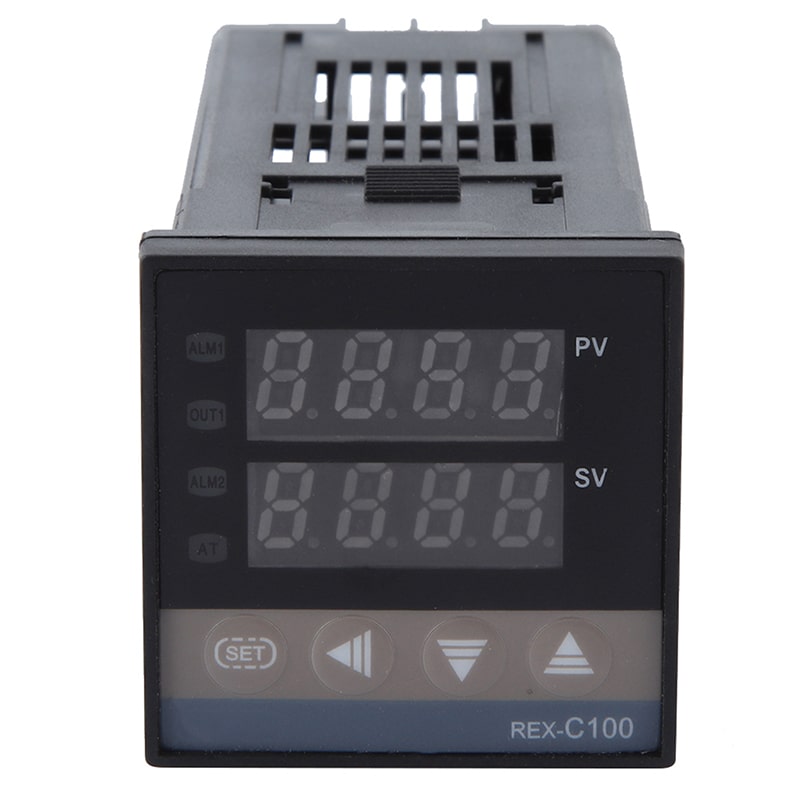

• Pantalla: Si
  • PV (Valor de Proceso)
  • SV (Valor de Ajuste)
• Precisión de Medición: 0.5% FS
• Tolerancia de Compensación de Unión Fría: 2°C (puede modificarse mediante software entre 0 y 50 ℃)
• Resolución: 14bits
• Periodo de muestreo: 0.5s
• Alimentación:
  • Voltaje: 100/240 VAC
  • Frecuencia: 50/60 Hz
• Modos de Control:
  • ON/OFF
  • PID de Paso
  • PID Continuo
• Salida
  • Control: SSR
  • Alarma: Si, 1 línea con 7 tipos de alarma
    • Alta
    • Baja
    • Desviación Alta
    • Desviación Baja
    • Intervalo
    • Fuera de Rango
    • Alarma de Rotura
• Rango de Temperatura: Depende del sensor que se utiliza, si se utiliza el sensor incluido es de 0 – 400°C
• Resistencia de Aislamiento: mas de 50M
• Temperatura ambiente: 0 ~ 50 ℃
• Entorno de gas no corrosivo: 30 ~ 85% RH

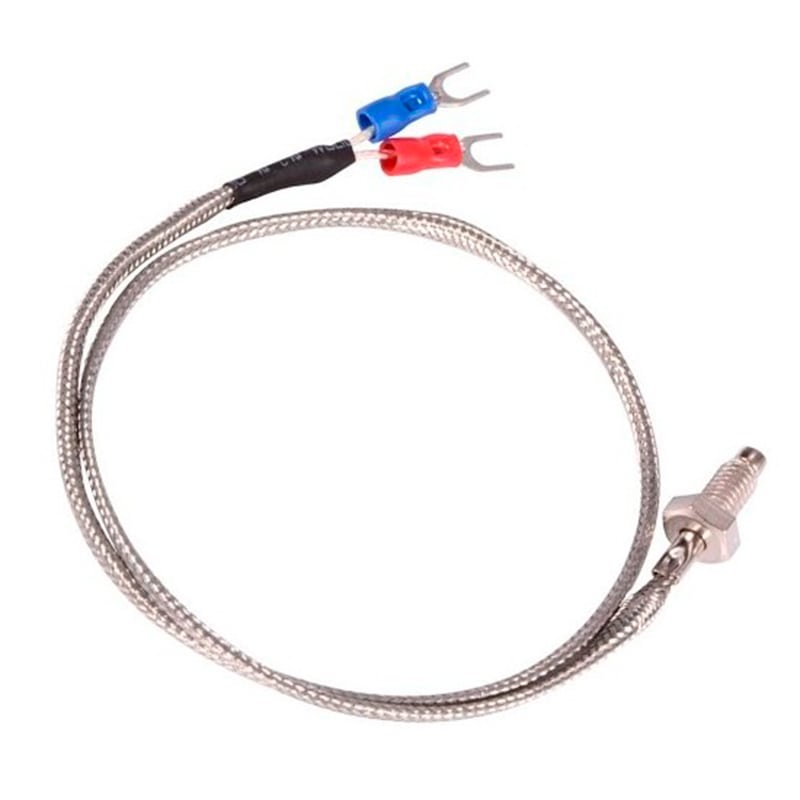

• Sensor de Temperatura: Si
  • Tipo: Termopar K
  • Longitud de cable: 1m
  • Diámetro: 4.5mm
  • Rango de Temperatura: 0~400°C
  • Aislamiento Interno: Fibra de Vidrio

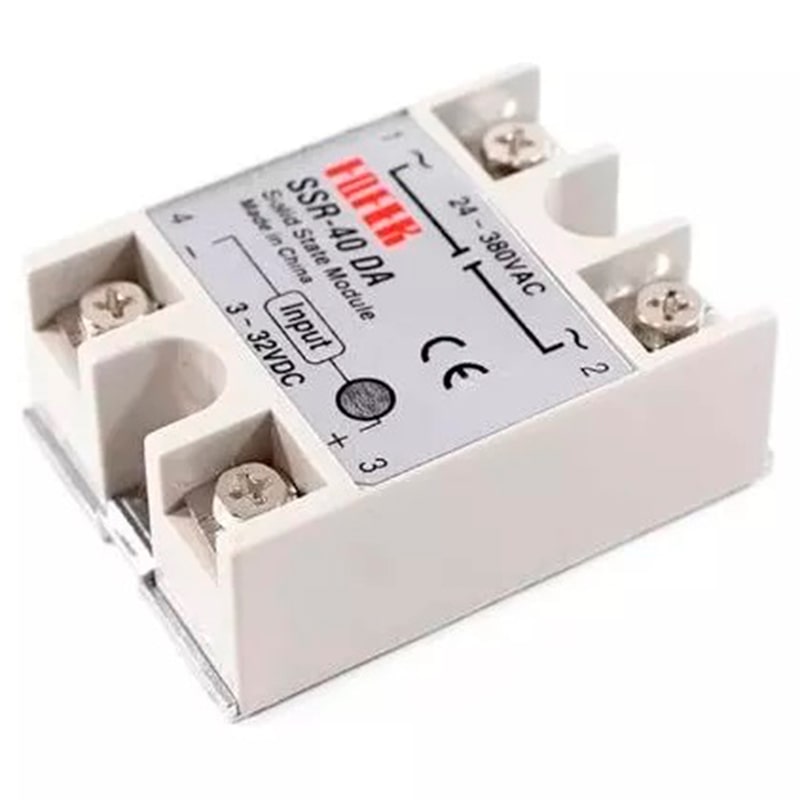

• Relevador de Estado Solido: Si
  • Corriente de Salida: 40A
  • Voltaje:
    • Entrada: 3-32VCC
    • Salida: 24-380VAC

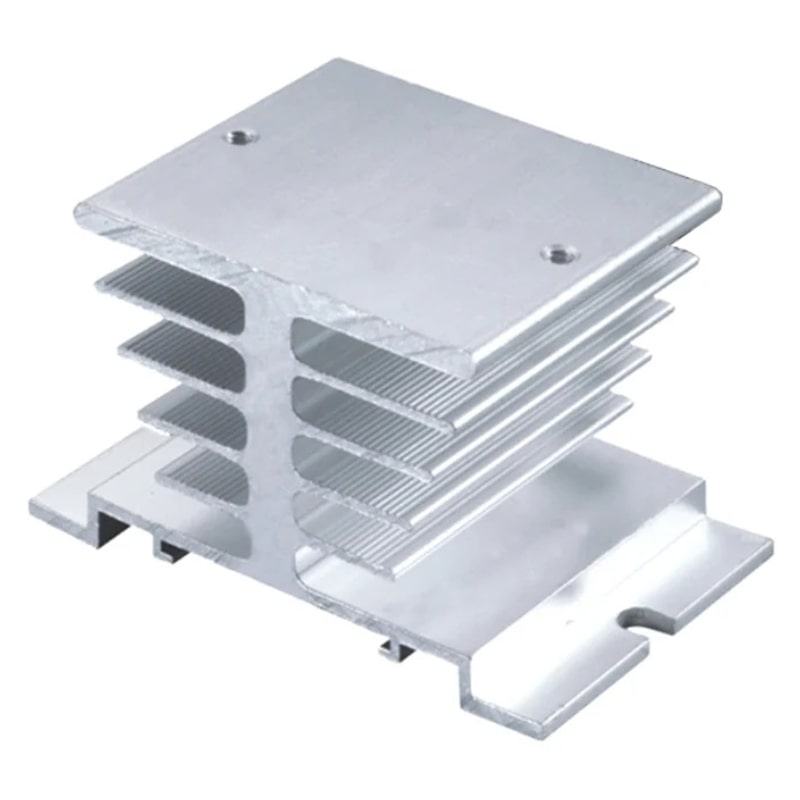

• Disipador de Calor: Si

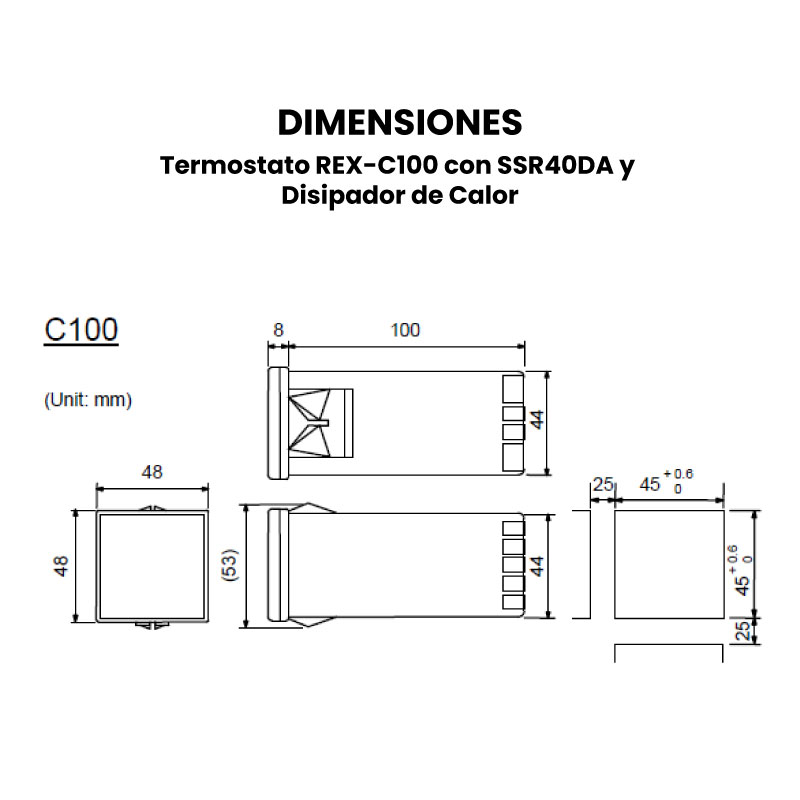

• Dimensiones:
  • REX-C100: 48mm x 48mm x 86mm
  • SSR40DA:  45mm x 60mm x 23mm
  • Disipador: 80mm x 49mm x 50mm
• Peso: 244g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

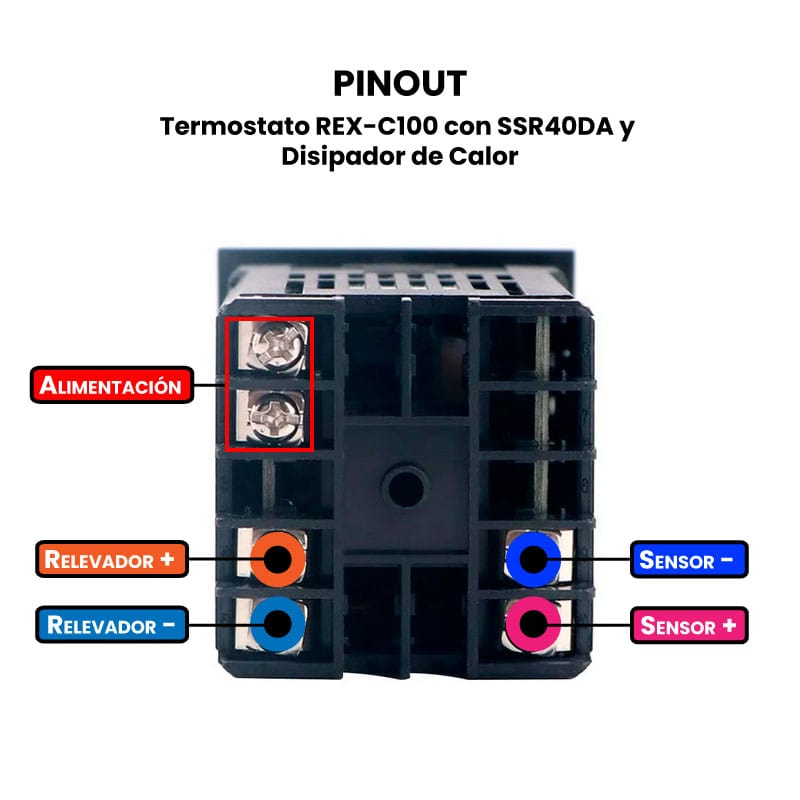

• Pinout
• Dimensiones
• Manual

INFORMACIÓN ADICIONAL

Configuración

Desbloqueo:

• Paso 1: Mantén presionado el botón “SET” hasta que en la pantalla aparezca “AL1”.
• Paso 2: Pulsa repetidamente “SET” hasta que veas “LCK” en la pantalla.
• Paso 3: Para desbloquear, asegúrate de que en la pantalla SV aparezca “000”. Si no es así, usa las flechas hacia abajo para disminuir los números y la flecha izquierda para cambiar de dígito hasta que veas “000”.

Modo ON/OFF:

• Paso 1: Mantén presionado el botón “SET” hasta que en la pantalla aparezca “AL1”.
• Paso 2: Pulsa repetidamente “SET” hasta que veas “P” en la pantalla.
• Paso 3: Para activar el modo ON/OFF, asegúrate de que en la pantalla SV aparezca “000”. Sigue los mismos pasos que en el desbloqueo para ajustar los números.

Histéresis:

• Paso 1: Mantén presionado el botón “SET” hasta que en la pantalla aparezca “AL1”.
• Paso 2: Pulsa repetidamente “SET” hasta que veas “oH” en la pantalla.
• Paso 3: Si deseas que el termostato se encienda y apague exactamente a la temperatura establecida, deja “000” en la pantalla “SV”.
• Paso 4: Si quieres un rango de temperatura, el número que pongas en “SV” indicará cuántos grados antes o después de la temperatura establecida se encenderá o apagará el termostato. Por ejemplo, si la temperatura establecida es 20°C y pones “2” en “SV”, el termostato se encenderá a 22°C y se apagará a 18°C.

Configuración de la temperatura de operación:

• Paso 1: Desde la pantalla principal, presiona el botón “SET”.
• Paso 2: En la pantalla aparecerá “Su” y el valor actual de la temperatura.
• Paso 3: Usa las flechas hacia arriba y abajo para ajustar la temperatura a tu gusto.
• Paso 4: Presiona “SET” para guardar el nuevo valor.
