Temporizador Ciclo Infinito ON/OFF 12VDC/24VDC/110-220V AC

INFORMACIÓN

El Temporizador Ciclo Infinito ON/OFF 12VDC/24VDC/110-220V AC es un dispositivo electrónico programable que permite automatizar el encendido y apagado repetitivo de equipos eléctricos o electrónicos en intervalos definidos por el usuario. Su funcionamiento se basa en un control de tiempos ajustables, donde se configura un periodo de encendido (ON) y un periodo de apagado (OFF), repitiéndose de manera continua en un ciclo infinito mientras el dispositivo esté alimentado. Puede trabajar con distintas tensiones de entrada, ya sea en corriente continua (12V o 24V DC) o en corriente alterna (110-220V AC)

. Entre sus principales usos y aplicaciones destacan: el control de sistemas de riego automático, encendido y apagado programado de luces o luminarias decorativas, manejo de ventiladores y extractores de aire, control cíclico de bombas de agua para llenado y vaciado de tanques, activación periódica de motores pequeños en procesos industriales o experimentales, así como en proyectos de electrónica y automatización que requieren ciclos constantes de trabajo y descanso.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Temporizadores de Ciclo Infinito.
• Modelos disponibles:
  • 12V DC.
  • 24V DC.
  • 110-220V AC.
• Rango de tiempo: 0000 ~ 9999 segundos y 00:00 ~ 99:59 (combinación de segundos, minutos y horas).
• Pantalla digital: para configuración sencilla.
• Vida útil del relé: 100,000 ciclos.
• Funciones: 54 combinaciones posibles.
• Autoguardado: Configuración guardada después de apagado.
• Dimensiones: 70 mm x 50 mm x 40 mm.

Nota: Estos módulos son de salida directa, por lo que deberás conectar el dispositivo a controlar (Carga) antes de encender el temporizador.

12V Ciclo Infinito con Pantalla Voltaje de funcionamiento:12 VDC. Corriente máxima que soporta: Hasta 20 A. Potencia de trabajo: 240 W Max. Parámetros de fábrica (Por defecto): P0=0, P1=0, P2=3, PV=100 y SV=100. Peso: 60 g.

24V Ciclo Infinito con Pantalla Voltaje de funcionamiento: 24 VDC. Corriente máxima que soporta: Hasta 20 A. Potencia de trabajo: 480 W Max. Parámetros de fábrica (Por defecto): P0=0, P1=0, P2=3, PV=100 y SV=100. Peso: 60 g.

110-220V Ciclo Infinito con Pantalla Voltaje de funcionamiento: 110 – 220 VAC. Corriente máxima que soporta: Hasta 10 A. Potencia de trabajo: 2200 W Max. Parámetros de fábrica (Por defecto): P0=0, P1=0, P2=3, PV=100 y SV=100. Peso: 67 g. *El etiquetado del producto puede tener un error de impresión (DC – 220 V), sin embargo, el funcionamiento es AC 110~220.

DOCUMENTACIÓN Y RECURSOS

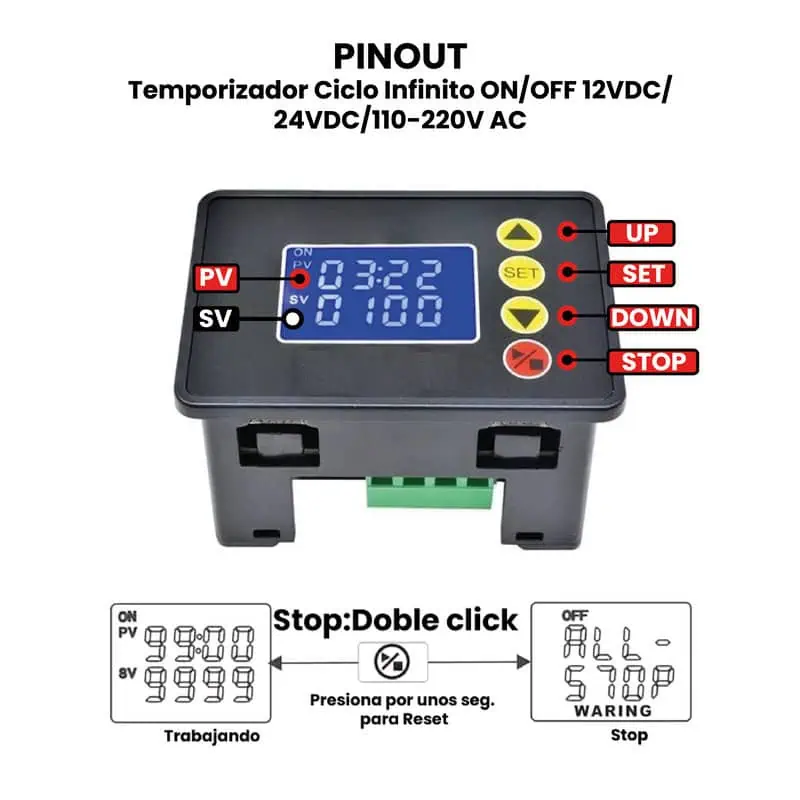

• Pinout

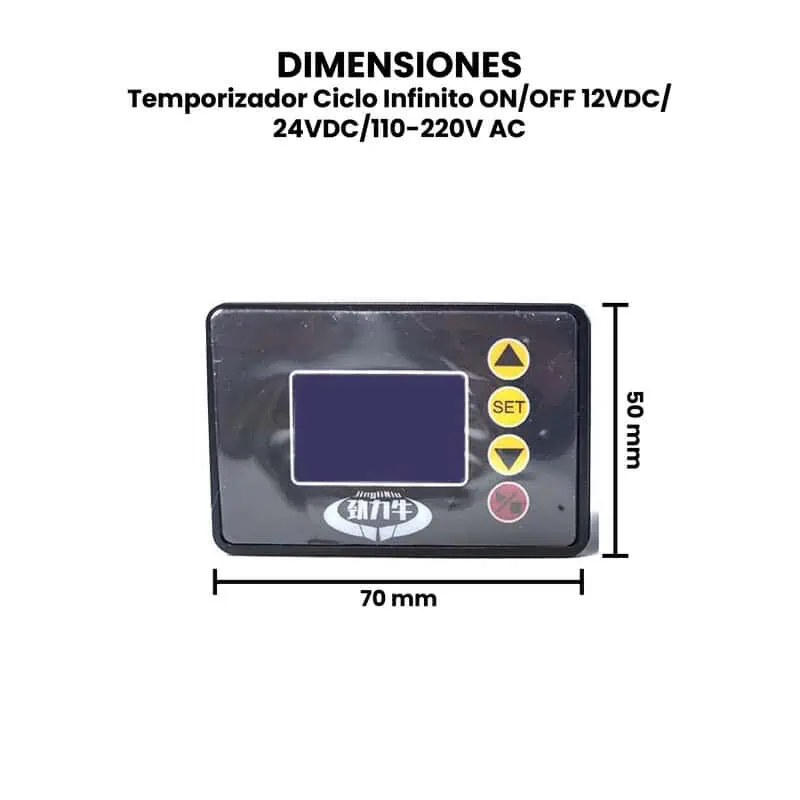

• Dimensiones

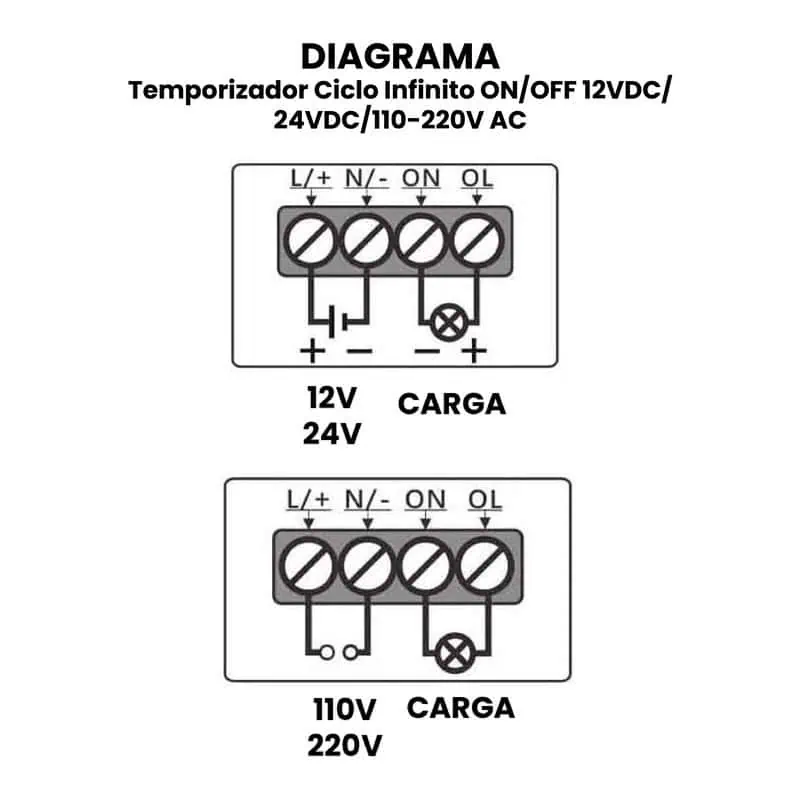

• Diagrama

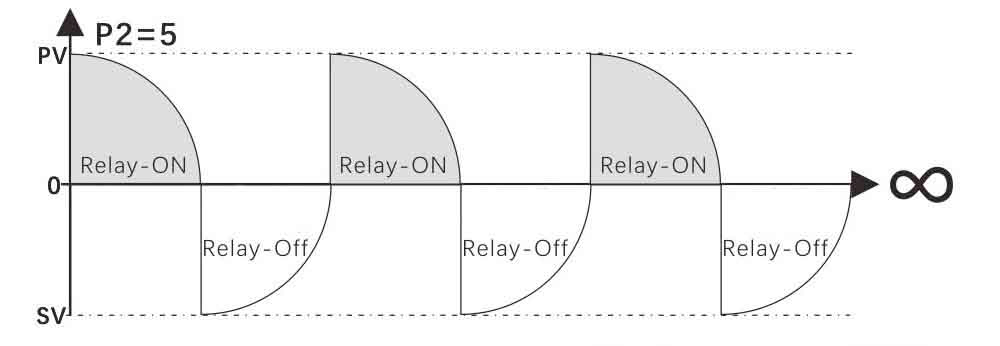

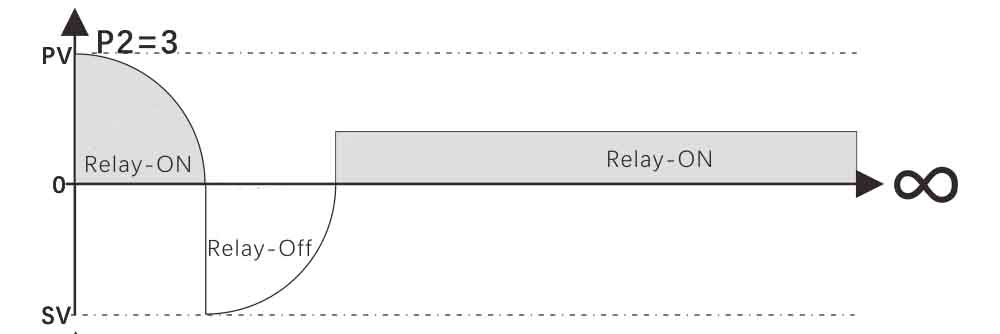

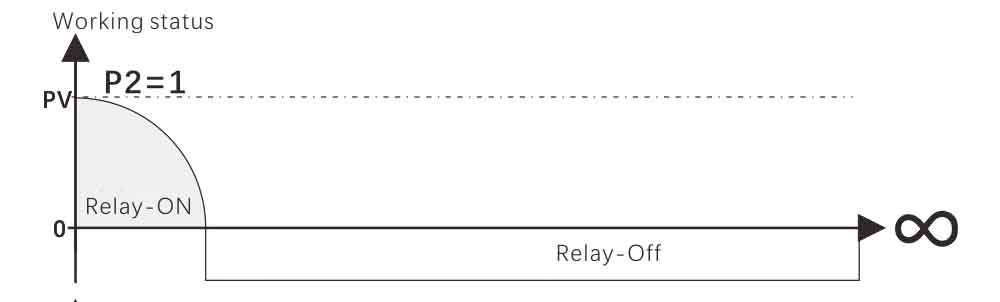

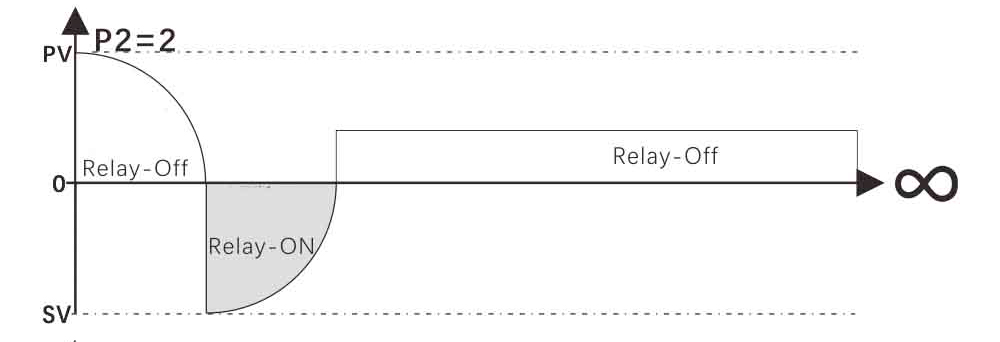

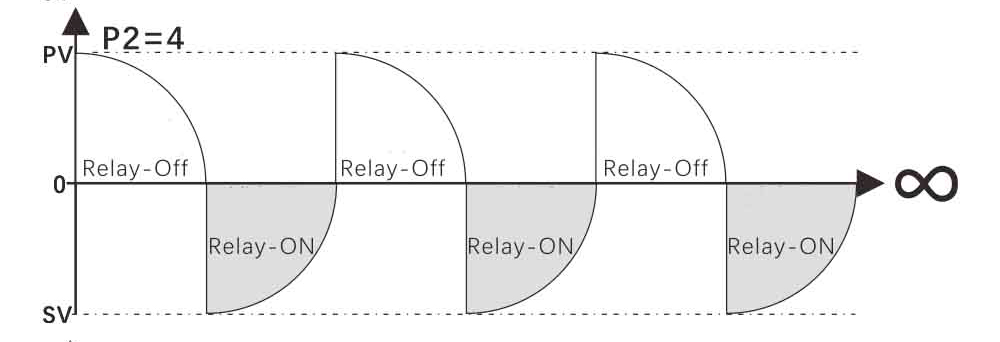

• Gráfica de estados de trabajo

---

INFORMACIÓN ADICIONAL

Rango de tiempo: 0000 ~ 9999 segundos.

00: 00 ~ 99: 59 (Ejemplo: 01:17 significa 1 hora y 17 minutos; 10:02 significa 10 horas y 2 minutos).

Con respecto a la configuración del tiempo: tiempo 1 / tiempo 2, se pueden configurar diferentes unidades de tiempo al mismo tiempo (Ejemplo: el tiempo 1 es el tiempo según la “hora”, el tiempo 2 es el tiempo usando “minutos”; tres unidades de segundos / minutos / horas se pueden combinar), a continuación presentamos como se vería en la pantalla del módulo:

Modos de configuración.

• El módulo temporizador debe estar apagado, antes de encender, dejar oprimido el botón de SET. De esta manera se reiniciará de fábrica el módulo.
• Presionar por largo tiempo el botón de STOP/STAR se reiniciará las unidades de tiempo.
• Oprimir dos veces el botón de STOP/STAR detiene las unidades de tiempo y para reanudar oprimir nuevamente 2 veces.

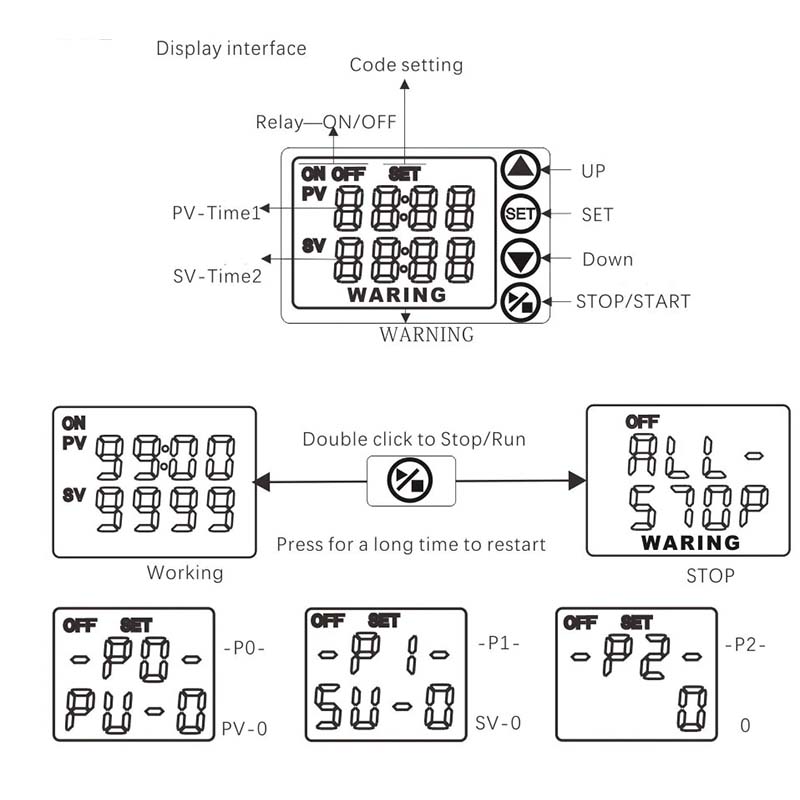

• Dejar oprimido el botón de SET, entrarás al menú de configuración, aquí podrás definir si el temporizador trabajara en Segundos, Minutos u Horas tanto para unidad de tiempo en PV y SV así como definir el Modo de operación consultar la tabla de parámetros y la gráfica de estados de trabajo.
• Oprimir 2 veces seguidas el botón de SET podrás definir el tiempo de PV y SV. Antes de cambiar el tiempo define en que unidad de tiempo vas a trabajar, de esta manera definirás libremente el tiempo que estará encendido y apagado el dispositivo.
