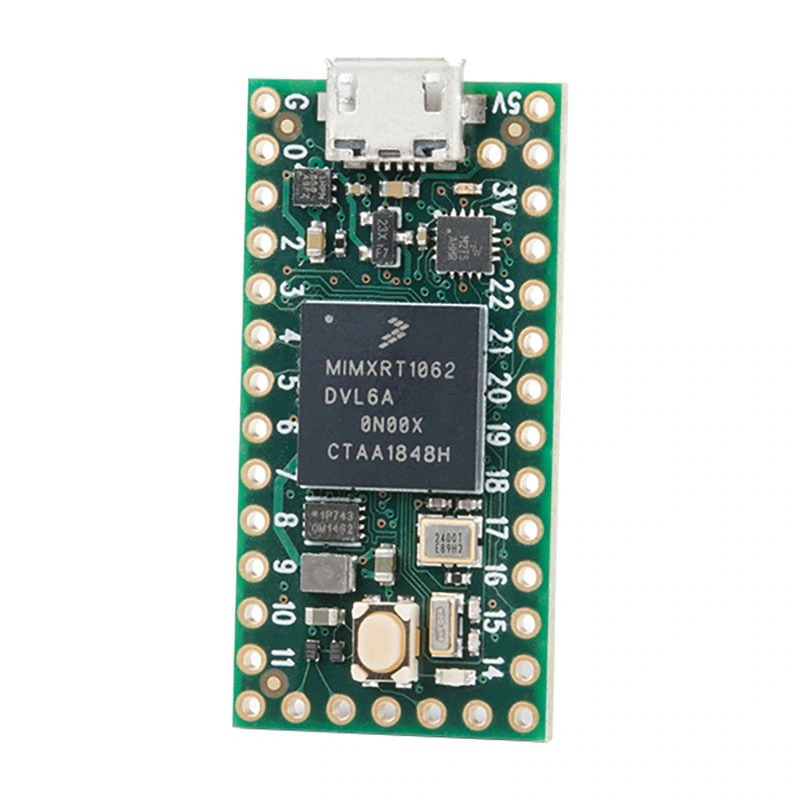

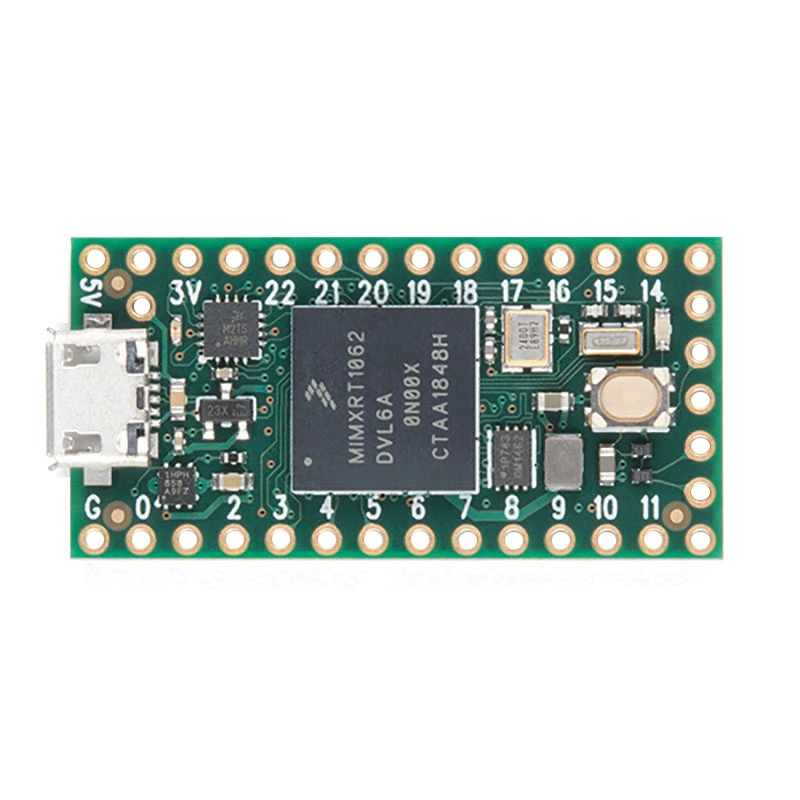

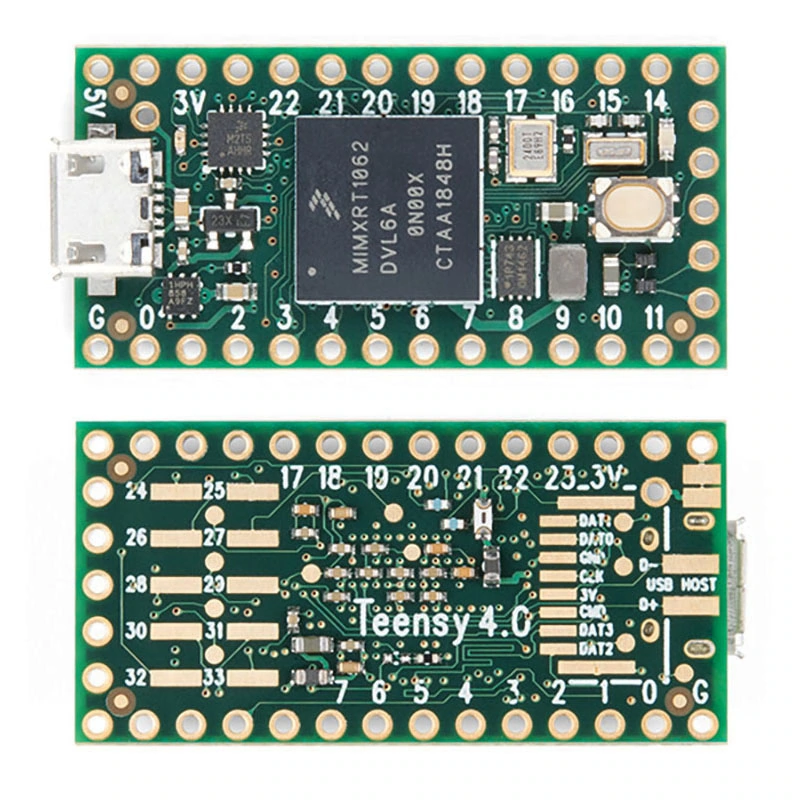

Teensy 4.0 Tarjeta de Desarrollo RT1062 Micro USB

INFORMACIÓN

Teensy 4.0 es una tarjeta de desarrollo que cuenta con un microcontrolador ARM Cortex-M7 a 600 MHz de la serie RT1062 de NXP, el cual se caracteriza por ser un microcontrolador muy rápido. De igual forma tiene el mismo tamaño y forma que Teensy 3.2 y conserva la compatibilidad con la mayoría de las funciones de pin de Teensy 3.2. Esta tarjeta es utilizada principalmente para proyectos de electrónica y programación en los que se requiere un microcontrolador de alto rendimiento y bajo consumo de energía. No incluyen header, consíguelos aqui

Esta tarjeta proporciona soporte para escalado dinámico de reloj. A diferencia de los microcontroladores tradicionales, donde cambiar la velocidad del reloj causa velocidades de baudios incorrectas y otros problemas, el hardware Teensy 4.0 y el software de Teensyduino para las funciones de temporización de Arduino están diseñados para permitir cambios de velocidad dinámicamente.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: Teensy
• Versión: Teensy 4.0
• Voltaje:
  • Operación: 3.3V (usar voltajes mayores dañará irreversiblemente la tarjeta)
  • Alimentación: 3.3V a 5V
  • Todos los pines analógicos y digitales son de 3.3V
• Microcontrolador ARM Cortex-M7 32 bit (NXP IMXRT1062DVL6A)
• Frecuencia de Reloj: 600 MHz
• Memoria:
  • RAM: 1024K (512K están estrechamente acoplados)
  • Flash: 1984K
  • EEPROM: 1K (Emulada)
• FPU: 64 y 32 bits
• Pin:
  • I/O Total: 40
  • CAN: 3 (1 con CAN FD)
  • Serial: 7
  • SPI: 3
  • I2C: 3
  • PWM: 31
  • Entradas Analógicas (ADC):  14
  • DMA: 32 canales de uso general
• Dispositivo USB 480 Mbit/s y host USB 480 Mbit/s
• Aceleración criptográfica y generador de números aleatorios
• RTC para fecha/hora
• FlexIO programable
• Canal de procesamiento de píxeles
• Disparo cruzado periférico
• Gestión de encendido/apagado
• Requerimientos de Sistema: Windows 7,8,10,11. Ubuntu Linux 14.04. Machintosh Mac OS 10.10
• Dimensiones: 35.5 mm x 17.64 mm
• Peso: 4.11 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet
  • Teensy 4.0
  • i.MX RT1060
  • W25Q16JV-DTR
• Manual de referencia i.MX RT1060
• Pinout

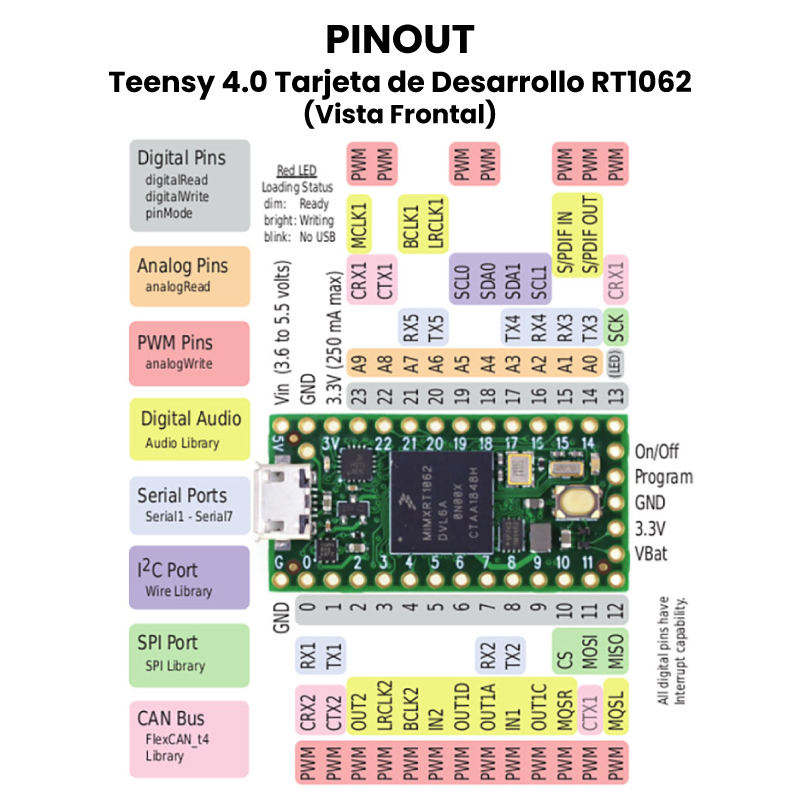

  • Vista Frontal

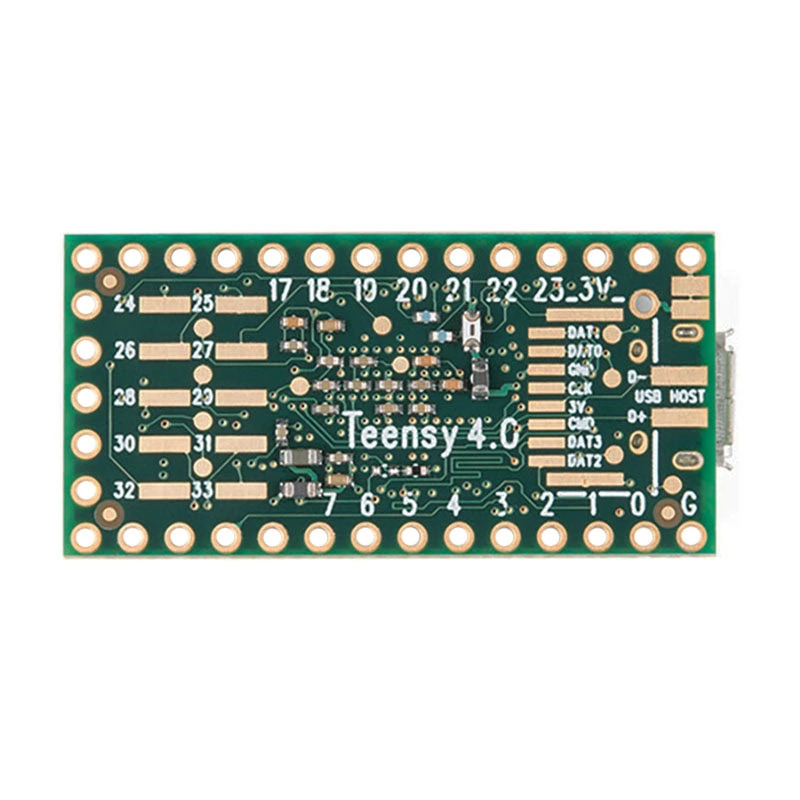

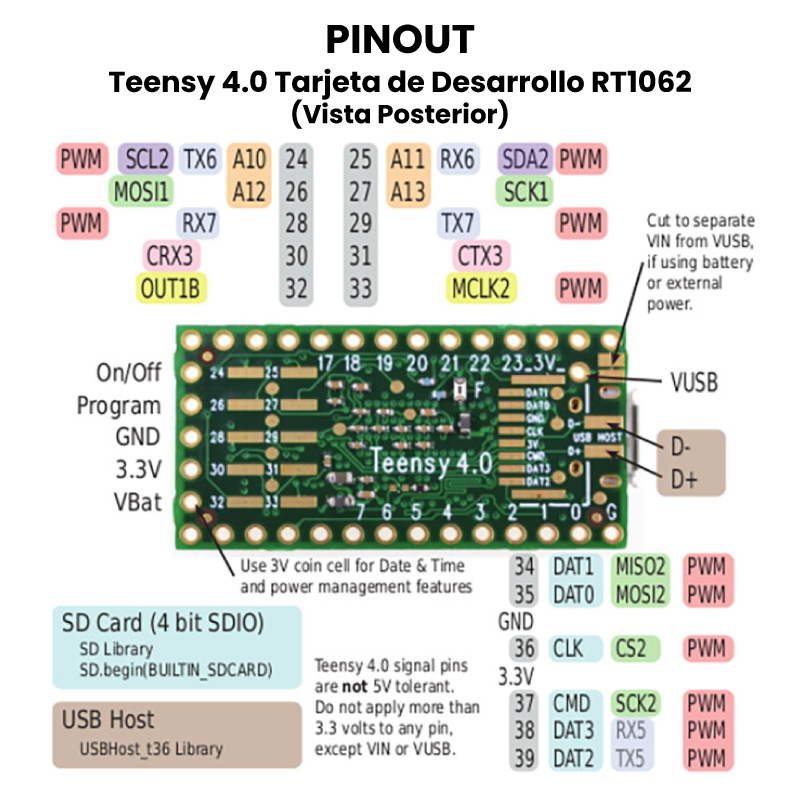

  • Vista Posterior

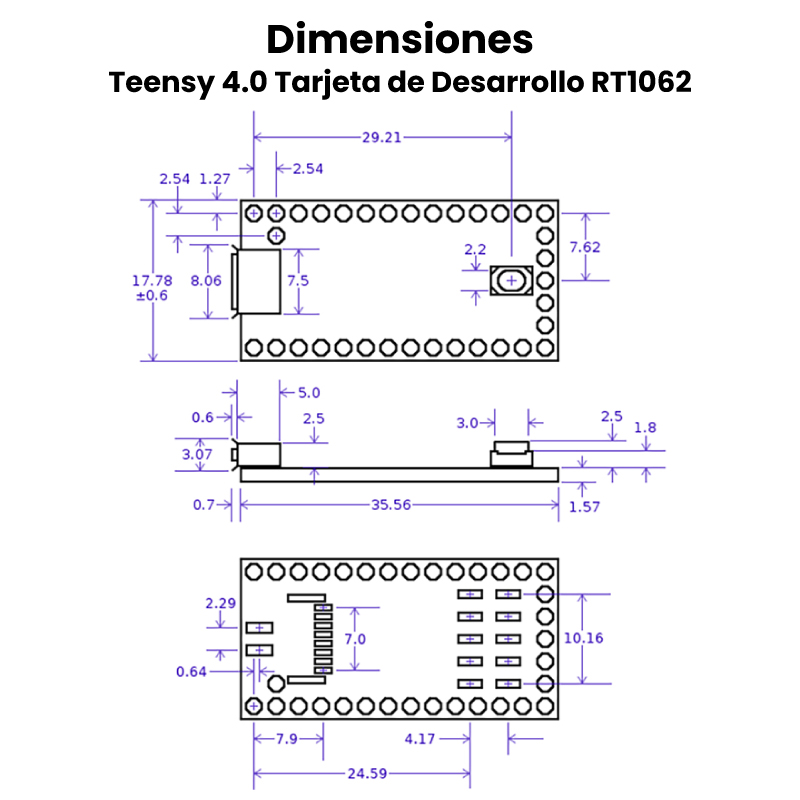

• Dimensiones
• Footprint, Modelo 3D y Símbolo

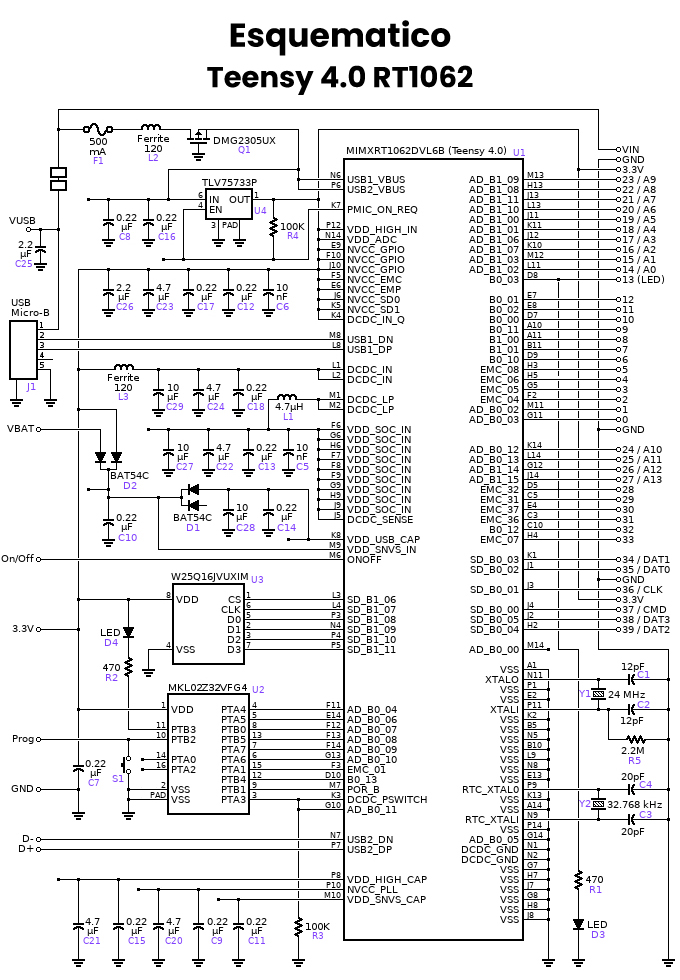

• Esquemático
• PJRC TEENSY 4.0 – Documentación
• PJRC TEENSY 4.0 – Guia de Inicio Rapido
• Software Teensyduino

INFORMACIÓN ADICIONAL

Software  compatible

• Arduino IDE + Teensyduino: El software IDE de Arduino con el complemento Teensyduino es el entorno de programación principal para Teensy. En Windows, Linux y Mac antiguos, primero se instala Arduino y luego el instalador de Teensyduino agrega soporte de Teensy al IDE de Arduino. En las Mac nuevas, se proporciona una descarga todo en uno. Teensyduino incluye una gran colección de bibliotecas probadas y optimizadas para Teensy. Se pueden instalar otras bibliotecas manualmente o mediante el administrador de bibliotecas de Arduino.

• CircuitPython: Proporciona un archivo .HEX que puedes programar en Teensy 4.0 usando Teensy Loader . Luego, Teensy aparece en su computadora como un disco USB, donde copia o guarda su código Python. CircuitPython no es totalmente compatible con todo el hardware de Teensy.
• PlatformIO IDE: Es un entorno de desarrollo multiplataforma con muchas funciones avanzadas. Se admiten Windows, Linux y Macintosh.

Algunas de las características y usos comunes del Teensy 4.0 incluyen

1. Desarrollo de proyectos de electrónica: El Teensy 4.0 es ideal para prototipado rápido y desarrollo de proyectos electrónicos debido a su potente microcontrolador y una amplia variedad de puertos y periféricos integrados.
2. Programación y desarrollo de software embebido: Se puede programar en lenguajes como C o C++ utilizando el entorno de desarrollo Arduino, PlatformIO u otros entornos de desarrollo integrado (IDE, por sus siglas en inglés) compatibles con ARM.
3. Proyectos de audio y multimedia: Con sus capacidades de procesamiento rápido, el Teensy 4.0 es popular en proyectos de audio digital, sintetizadores, efectos de sonido, y otros proyectos multimedia.
4. Robótica y control de dispositivos: El Teensy 4.0 puede utilizarse para controlar motores, sensores y otros dispositivos en proyectos de robótica y automatización.
5. Proyectos de iluminación y visualización: Gracias a su capacidad para manejar gráficos y su velocidad de procesamiento, el Teensy 4.0 es utilizado en proyectos de iluminación LED y visualización de datos en tiempo real.
