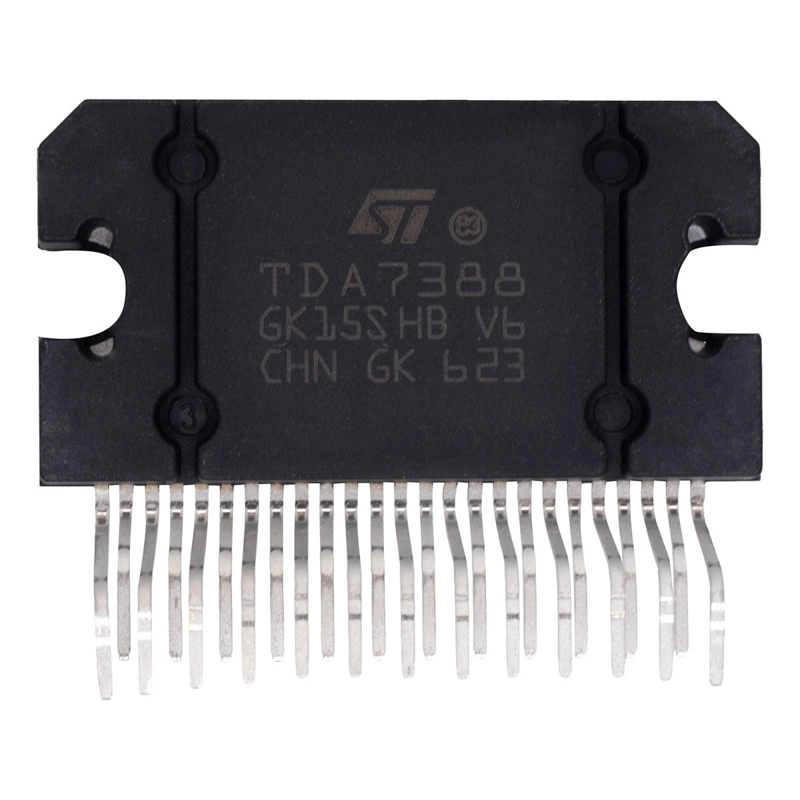

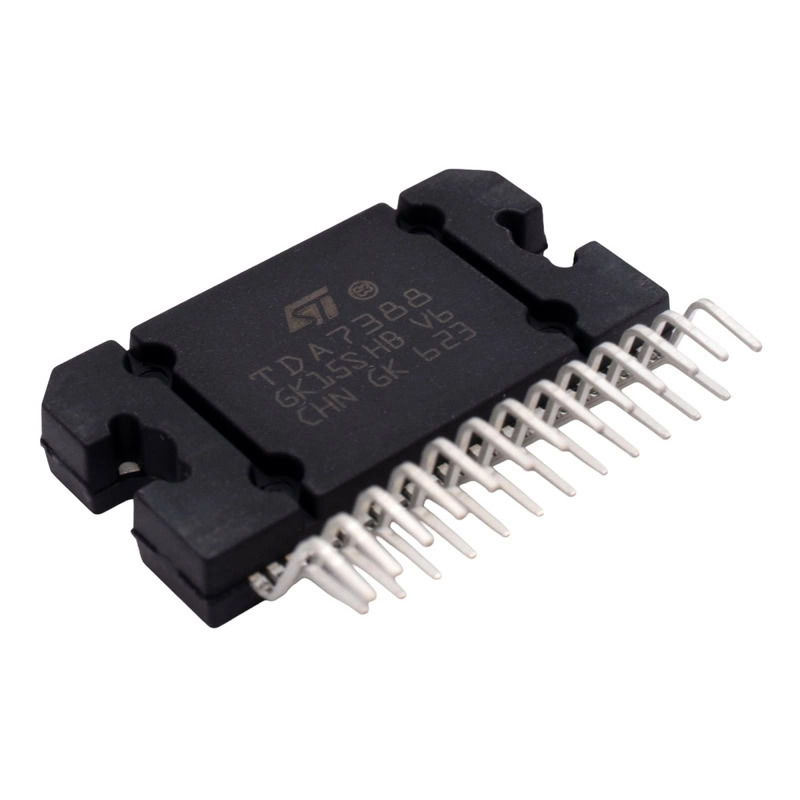

TDA7388 Amplificador de Potencia 4 Canales 45W

INFORMACIÓN

El TDA7388 es un amplificador de potencia de audio de clase AB, diseñado para aplicaciones de radio de coche de alta gama. El TDA7388 es un amplificador de potencia de audio de clase AB, diseñado para aplicaciones de radio de coche de alta gama. Basado en una configuración PNP/NPN totalmente complementaria, el TDA7388 permite una oscilación de voltaje de salida riel a riel sin necesidad de condensadores de arranque. Su número extremadamente reducido de componentes de contorno permite conjuntos muy compactos.

El TDA7388 está diseñado principalmente para radios de coche (autoestéreos), ya que amplifica señales de audio de baja potencia (de la radio, CD, etc.) a niveles altos para mover los altavoces, ofreciendo hasta 4 canales de sonido (4x45W) con baja distorsión y buena calidad, permitiendo sistemas de sonido potentes y compactos.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Amplificador de audio clase AB
• Montaje: THT
• Número de Pines: 25 pines
• Voltaje de alimentación: 8 – 18 V
• Corriente de suministro: 350 mA
• Impedancia de carga: 4 Ohms
• Ganancia: 26 dB
• Disipación de potencia: 80 W
• Potencia de salida: 4 W
• Corriente de salida: 4.5 A
• Temperatura de trabajo: – 30 C a  85 C
• Dimensiones: 29.2 x 4.50 x 22.60 mm
• Peso: 7.50 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

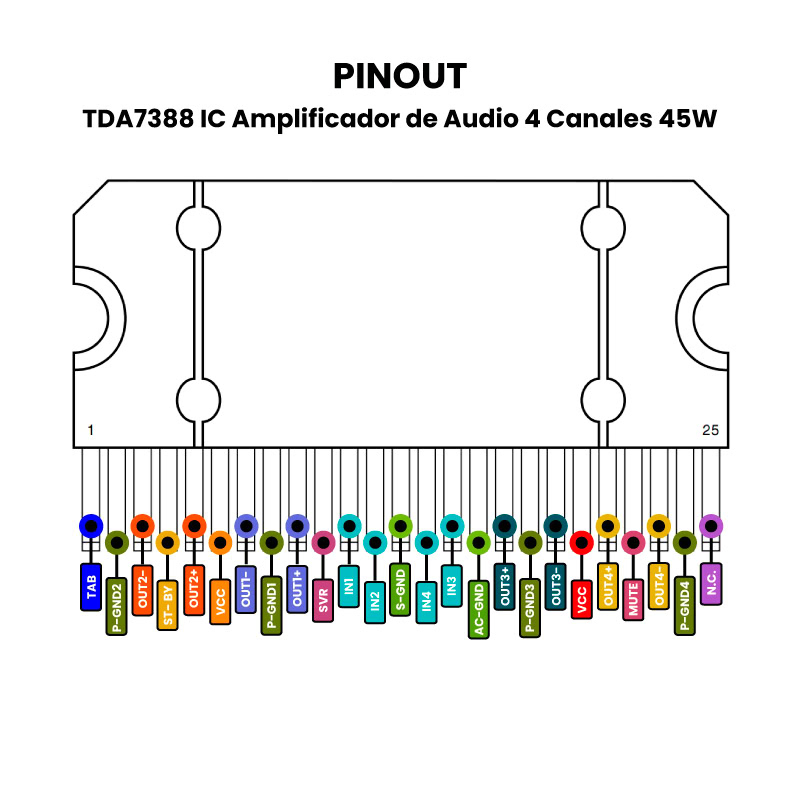

• Pinout

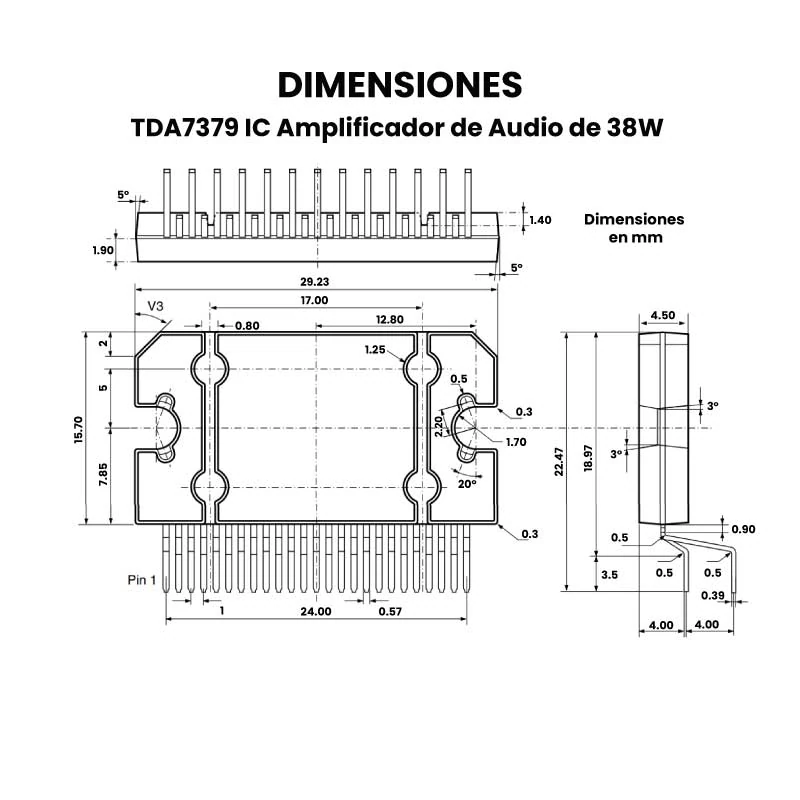

• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo es el funcionamiento del TDA7379?

1. Entrada de Señal: Las señales de audio (izquierda y derecha) entran por pines específicos (como 11, 12, 14, 15) acompañadas de condensadores para filtrarlas y estabilizarlas.
2. Alimentación: Necesita una fuente de +12 V (típica de autos) y una alimentación de entre 12 V y 14.4 V para funcionar correctamente.
3. Activación: Los pines de “Standby” (apagado) y “Mute” (silencio) deben activarse (generalmente con una resistencia y condensador) para habilitar el chip.
4. Amplificación: Internamente, utiliza transistores (MOSFET) para aumentar la potencia de la señal de audio, permitiendo mover altavoces con mayor fuerza.
5. Salida de Audio: La señal amplificada sale por los pines de salida (L, R, L2, R2) y se conecta a los altavoces, pudiendo manejar hasta 4 altavoces.
6. Protección: Incluye protecciones contra cortocircuitos y exceso de temperatura, aumentando su durabilidad.

Aplicaciones Comunes

• Amplificar Audio: Toma señales débiles y las convierte en potencia suficiente para que los altavoces suenen fuerte y claro en un vehículo.
• Sistemas de Audio para Automóviles: Es ideal para radios de coche de gama media a alta por su rendimiento y capacidad de manejar múltiples altavoces.
• Configuración de 4 Canales (Quad Bridge): Puede controlar hasta cuatro altavoces (dos frontales y dos traseros) de forma independiente.
• Diseño Eficiente: Su configuración (PNP/NPN) permite una salida de voltaje completa sin condensadores de arranque, haciendo el diseño del circuito más simple y compacto.
• Funciones Adicionales: Incluye funciones de “mute” y protección contra cortocircuitos, mejorando la fiabilidad del sistema de audio del coche.
