NUEVO

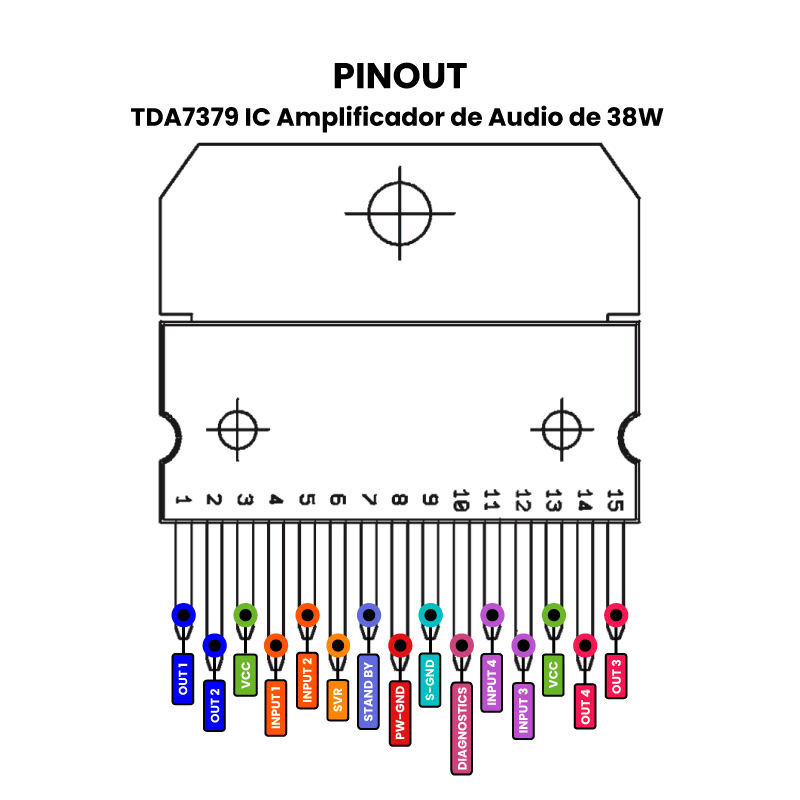

Pinout-TDA7379-IC-Amplificador-de-Audio-de-38W

TDA7379 IC Amplificador de Audio de 38W

$ 59.00

188 disponibles

CANTIDAD	PRECIO
10 piezas	$ 52.20
25 piezas	$ 47.10
35 piezas	$ 42.90

SKU: AR4994 Categorías: AMPLIFICADORES, COMPONENTES ELECTRÓNICOS, IC Etiquetas: 150mA, 16 W, 20V, 36 W, 4 ohms, 4.5 A, 70 dB, 8 ohms, 8V, Amplificador de audio, Amplificador de Potencia, cargas de 4 Ω y 8 Ω, Clase AB, sistemas de audio de coche, TDA7379

INFORMACIÓN

El TDA7379 es un chip amplificador de audio de Clase AB, versátil y potente, capaz de configuraciones puente (bridge) o de cuatro salidas individuales, ideal para sistemas estéreo 2.1 (dos canales para satélites y uno para subwoofer), ofreciendo alta potencia con pocos componentes externos y funciones de diagnóstico, con voltajes de operación típicos de 12-18 V y salidas de potencia de hasta 38 W por canal en modo puente para subwoofer.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Amplificador de audio clase AB, tecnología CMOS.
Encapsulado: Multiwatt-15V
Montaje: THT
Número de Pines: 15 pines
Voltaje de alimentación: 8 – 20 V
Corriente de suministro: 150 mA
Impedancia de carga: 4 y 8 Ohms
Ganancia: 70 dB
Disipación de potencia: 36 W
Potencia de salida: 16 W
Corriente de salida: 4.5 A
Temperatura de trabajo: -40°C a 150°C

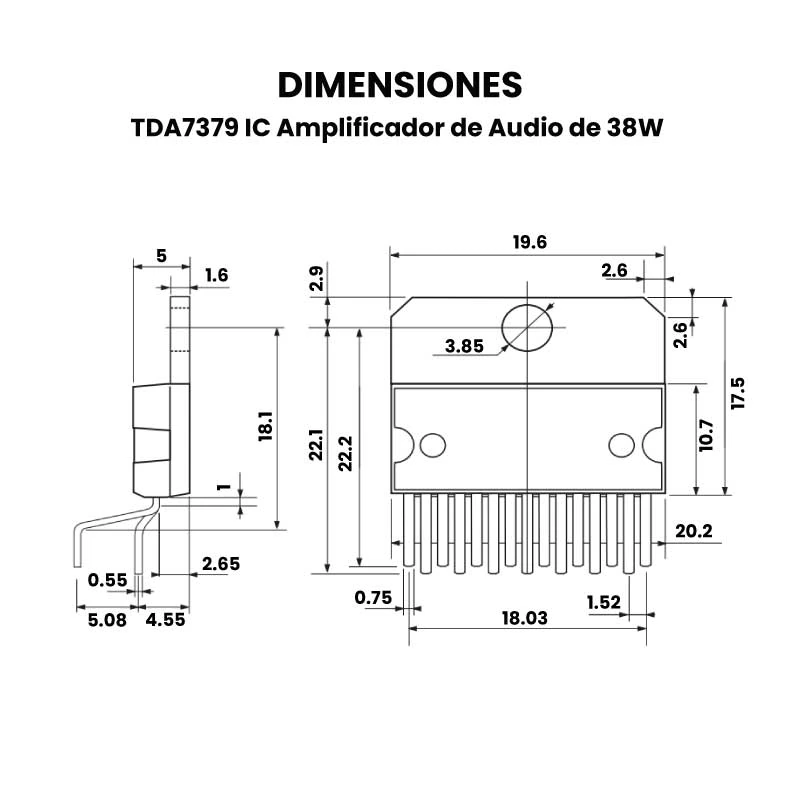

Dimensiones: 20 x 4.50 x 25.45 mm
Peso: 5.60 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo es el funcionamiento del TDA7379?

Tipo de Amplificador: Es un amplificador de audio Clase AB, conocido por su buena calidad de sonido y eficiencia.
Entrada y Salida: Recibe una señal de audio débil y la amplifica. La salida puede ser estéreo (dos canales) o puenteado (modo puente) para mayor potencia en un solo canal, ideal para subwoofours.
Potencia: Puede entregar hasta 38W por canal en estéreo, o más potencia en modo puente, ideal para sistemas de audio de coche o altavoces activos.
Componentes: Utiliza una arquitectura totalmente complementaria y ganancia fija interna para minimizar componentes externos y simplificar el diseño.
Protecciones: Incluye protecciones integradas (apagado térmico, cortocircuito suave al encender) para mayor seguridad y fiabilidad.

¿Cómo se usa el TDA7379?

Conexión de Alimentación: Se alimenta con un voltaje DC, generalmente entre 8 V y 20 V (idealmente 12-16 V para aplicaciones automotrices).
Entrada de Audio: Se conecta la señal de audio (por ejemplo, desde una radio o un teléfono) a las entradas del chip.
Salidas a Bocinas: Las salidas amplificadas se conectan a las bocinas, ya sea en configuración estéreo o puenteada para un subwoofer.
Configuración: Se puede usar en modo estéreo (dos canales) o 2.1 (dos canales + un puente para el bajo), requiriendo pocos componentes externos como capacitores y resistencias.

Modos de Operación Principales:

Single Ended: Para un amplificador estéreo normal (dos canales independientes).
Bridge (Puente): Para un canal de alta potencia, ideal para subwoofers.
Configuración 2.1: Combina dos canales estéreo (izquierdo/derecho) con un tercer canal en modo puente para un subwoofer.

Aplicaciones Comunes:

Sistemas de Car Audio: Ideal para radios de coche de alta gama, ya que maneja hasta 38W por canal y tiene protecciones incorporadas.
Baffles y Altavoces Activos: Excelente para construir cajas acústicas con subwoofer y dos altavoces satélite (configuración 2.1) para un sonido estéreo con bajos.
Sistemas de Audio DIY (Hazlo tú mismo): Permite construir amplificadores personalizados para PC, sistemas de música portátiles o monitores de audio.
Amplificadores de Potencia para Uso General: Su flexibilidad lo hace apto para cualquier proyecto de audio que requiera amplificación de 2 o 4 canales.
