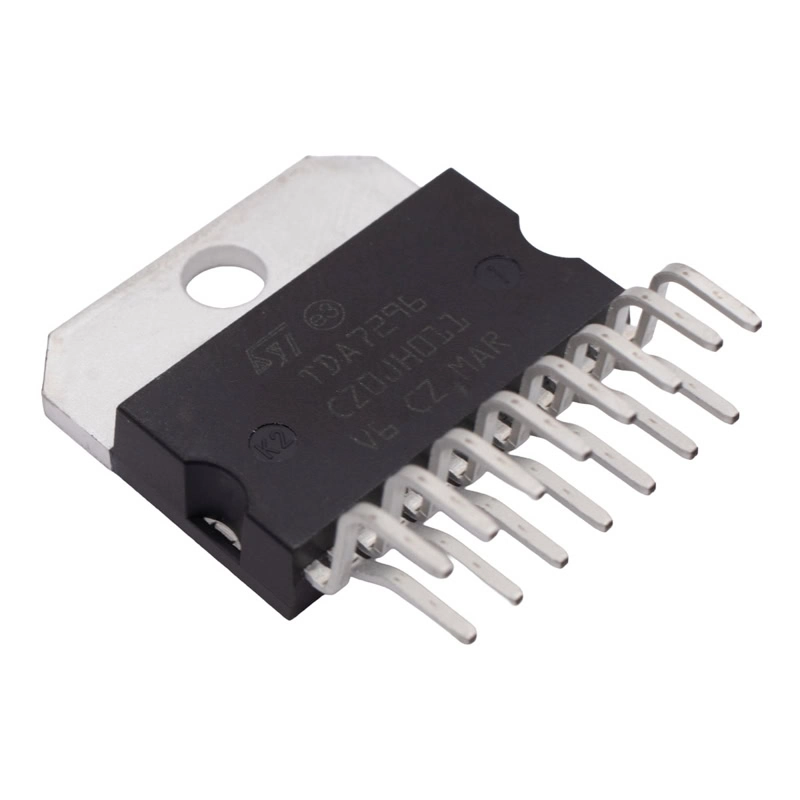

TDA7296 IC Amplificador de Audio 60W

INFORMACIÓN

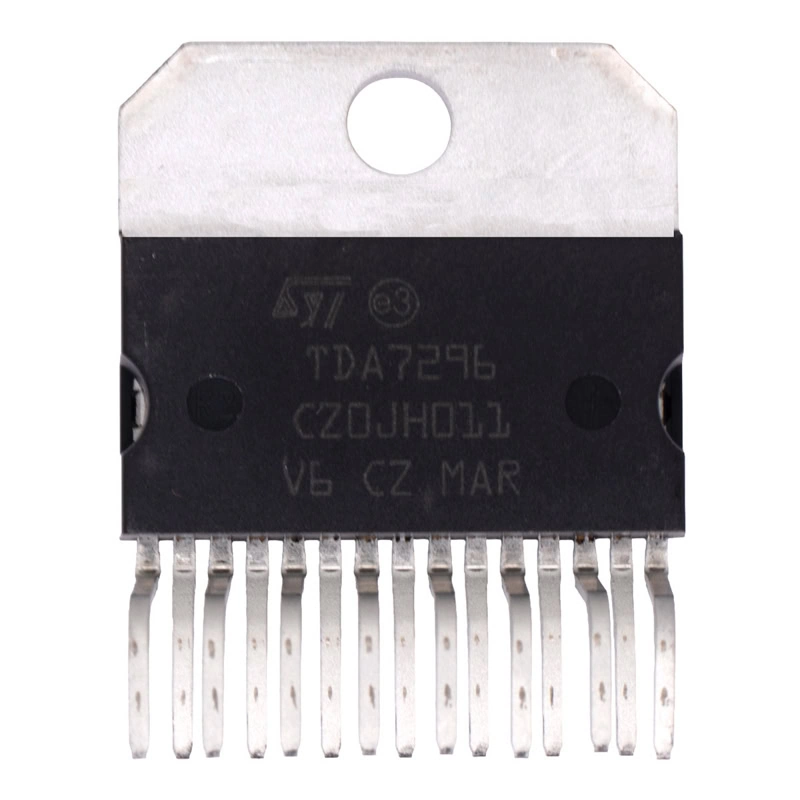

El TDA7296 es un circuito integrado monolítico en encapsulado Multiwatt-15, diseñado para usarse como amplificador de audio clase AB en aplicaciones de alta fidelidad (equipos estéreos domésticos, altavoces autoamplificados, televisores de alta gama). Gracias a su amplio rango de voltaje y a su alta capacidad de corriente de salida, puede suministrar la máxima potencia a cargas de 4 Ω y 8 Ω, incluso con una regulación de alimentación deficiente, con un alto rechazo a la tensión de alimentación. La función de silenciamiento integrada con retardo de encendido simplifica la operación remota, evitando el encendido.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Amplificador de audio clase AB, tecnología DMOS.
• Encapsulado: Multiwatt-15V
• Montaje: THT
• Número de Pines: 15 pines
• Voltaje de alimentación: 10 – 35 V
• Corriente de suministro: 65 mA
• Impedancia de carga: 8 Ohms
• Tipo de suministro: Dual
• Ganancia: 80 dB
• Disipación de potencia: 50 W
• Potencia de salida: 60 W
• Corriente de salida: 5 A
• Temperatura de trabajo: 0° a 70 °C
• Dimensiones: 20 x 4.50 x 25.45 mm
• Peso: 5.60 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

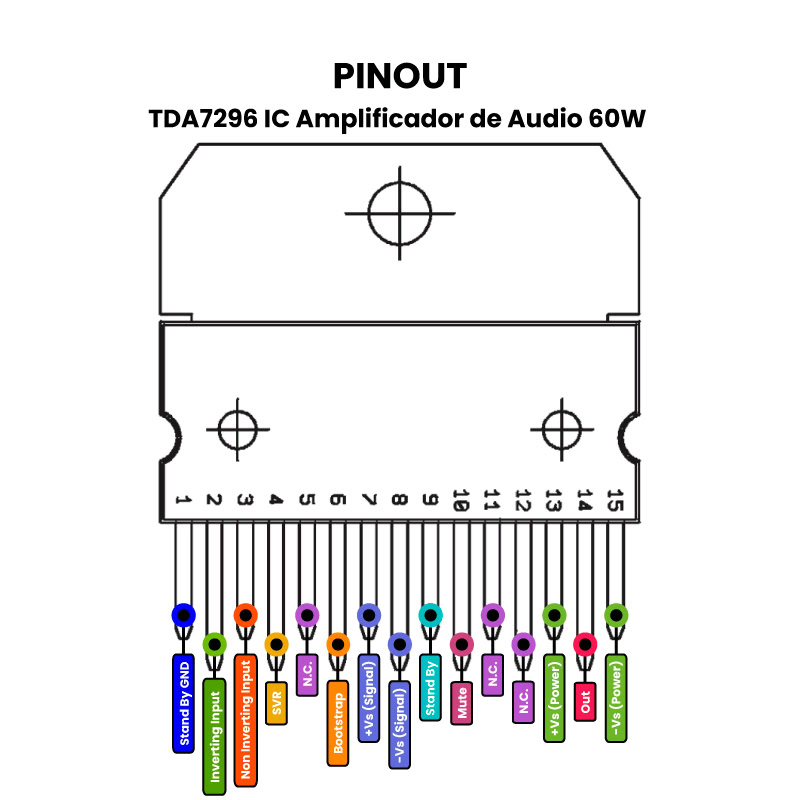

• Pinout

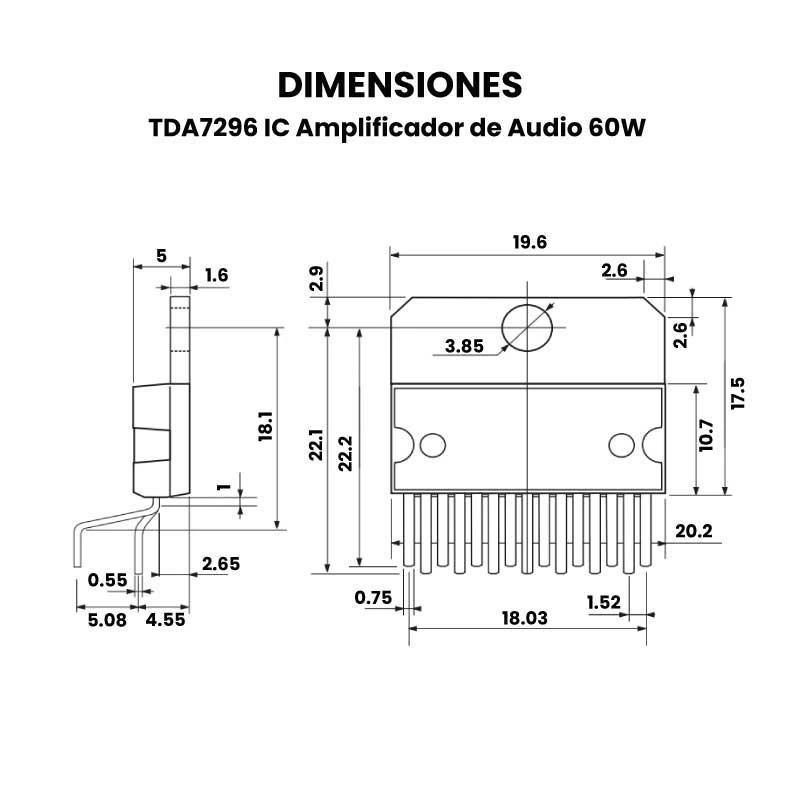

• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo usar el TDA7296?

• Disipación de calor: Es crucial usar un disipador grande y adecuado, ya que el chip genera mucho calor.
• Fuente de alimentación: Requiere una fuente dual (voltaje positivo y negativo). Por ejemplo, para bocinas de 8 Ohms, se sugiere alrededor de ± 21 V, con la corriente adecuada (ej. 2.4 A).
• Pines de alimentación: Los pines 3 y 13 se conectan al positivo de la fuente, y los pines 8 y 9 a la tierra (negativo).
• Entradas de audio: Se conectan a los pines 4 (entrada Izquierda) y 12 (entrada Derecha), usando capacitores de 4.7 µF no polarizados para acoplamiento AC, con la tierra de la señal a la unión de 8 y 9.
• Salidas de audio: El positivo del parlante se conecta al pin 1 (canal Izquierdo) y al pin 15 (canal Derecho). El negativo del parlante va a los pines 2 (canal Izquierdo) y 14 (canal Derecho).
• Configuración Standby/Mute: Pines como el 9 (en otros similares) se usan para control. Se conectan resistencias (ej. 47 kΩ) y capacitores (ej. 10 µF) para establecer el modo de reposo o silencio y evitar “pop” al encender.
• Referencia: Busca el datasheet específico del TDA7296 para el diagrama exacto, ya que los pines y valores pueden variar ligeramente entre versiones (como TDA7294), pero la lógica es similar.

Aplicaciones Comunes:

• Equipos de Audio para el Hogar (Hi-Fi): Amplificador estéreo, sistemas de sonido de alta fidelidad.
• Altavoces Autoamplificados (Activos): Sistemas de altavoces que integran la amplificación.
• Subwoofers Activos: Ideal para subwoofers de tamaño medio, proporcionando suficiente potencia.
• Monitores de Estudio Activos: Para aplicaciones de audio profesional que requieren calidad y potencia.
• Amplificadores para Instrumentos Musicales: Puede usarse en amplificadores pequeños para instrumentos.
• Televisores de Alta Gama: En sistemas de sonido integrados para TV.

Características Clave que lo Hacen Adecuado:

• Potencia: 60 W en una sola salida (mono), ideal para aplicaciones de potencia media.
• Tecnología DMOS: Proporciona alta corriente y bajo ruido.
• Mute y Standby: Funciones para un encendido/apagado silencioso y control remoto.
• Protección Térmica: Evita daños por sobrecalentamiento.
• Bajo Ruido y Distorsión: Asegura una reproducción de audio limpia.
• Manejo de Cargas Variadas: Funciona bien con impedancias de 4 Ω y 8 Ω.
