AR1230-TDA2050-Amplificador-de-audio-PINOUT

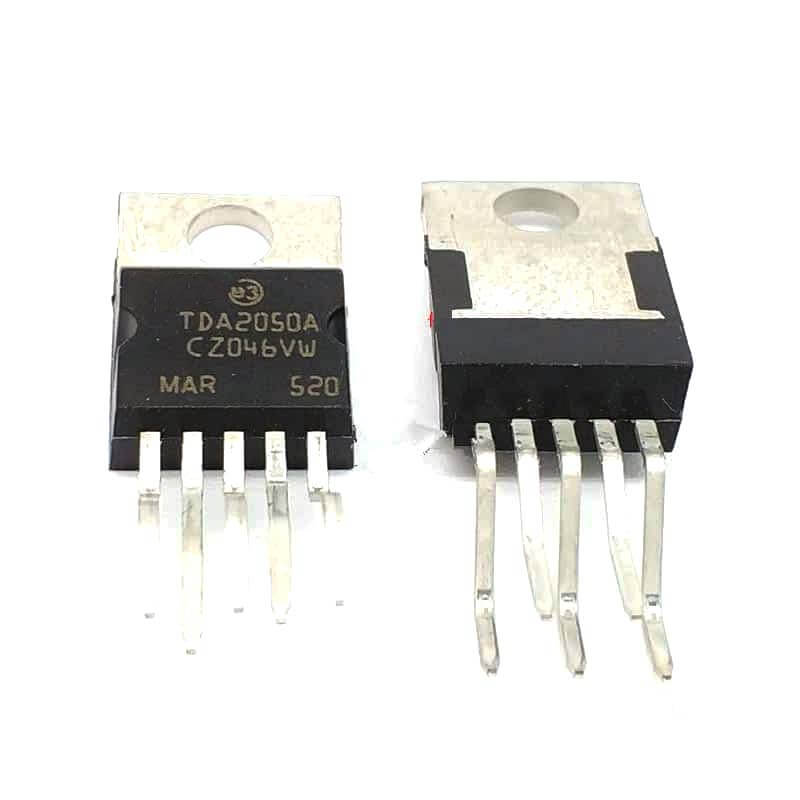

TDA2050 Amplificador de audio

$ 15.00

210 disponibles

CANTIDAD	PRECIO
25 piezas	$ 12.66
100 piezas	$ 11.08
200 piezas	$ 8.87

SKU: AR1230 Categoría: AMPLIFICADORES Etiquetas: 2050, 32 W, 35W, AB, amplificador, Amplificador de audio, AR1230, Clase AB, tda, TDA2050

INFORMACIÓN

El TDA2050 es un circuito integrado amplificador de audio de clase AB diseñado para aplicaciones de alta fidelidad, capaz de entregar hasta 35W RMS de potencia en una carga de 4 ohmios o 50W de potencia musical de forma puntual en una carga de 4 ohmios, con baja distorsión harmónica y de cruce por cero. Se utiliza comúnmente en amplificadores de audio, televisores y otros sistemas de sonido debido a su alta capacidad de potencia y buen rendimiento.

Aplicaciones comunes: Televisores de alta gama, Sistemas de audio de alta fidelidad, Proyectos de amplificadores de audio en general.

ESPECIFICACIÓN Y CARACTERÍSTICAS

Tipo: Amplificador de Audio
Matricula: TDA2050A
Encapsulado: TO-220, Pentawatt-5 (conductores verticales, doblados y escalonados)
Montaje: THT
Número de pines: 5 pines
Voltaje de Operación: 4.5V a 25V
Potencia de salida:
- Con 4 Ω , salida de 35W
- Con 8 Ω, salida de 32W
Ganancia de voltaje: 80dB
Corriente máxima de salida: 5 A
Temperatura de trabajo : -40°C a 150°C
Peso: 2 g

DOCUMENTACIÓN Y RECURSOS

Datasheet

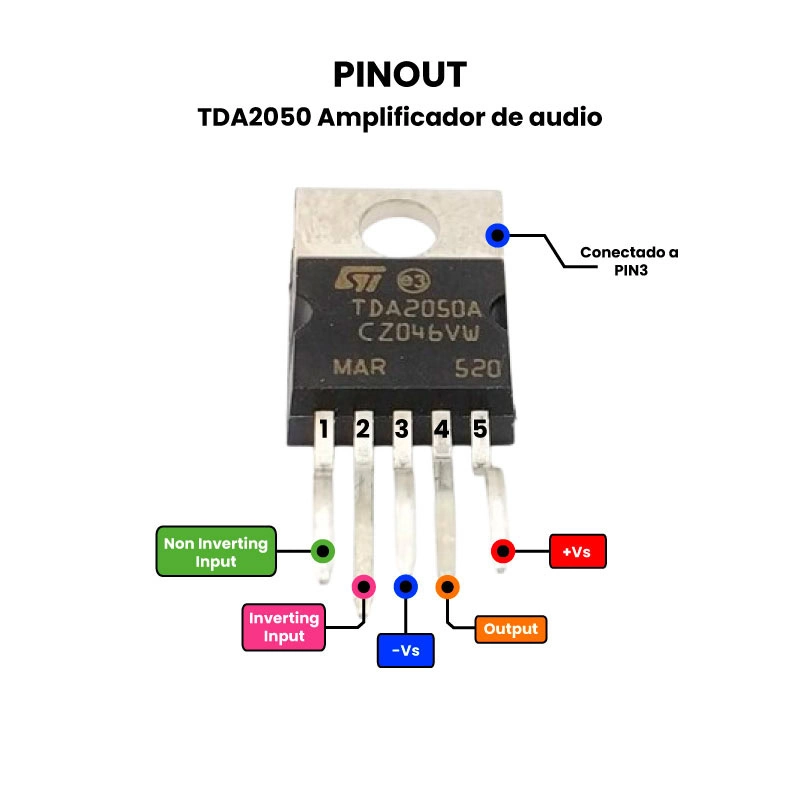

Pinout

INFORMACIÓN ADICIONAL

¿Cómo funciona el TDA2050?

El TDA2050 funciona como un amplificador de audio de clase AB de 5 pines, capaz de entregar hasta 35W RMS a 4Ω o 32W RMS a 8Ω. Amplifica la señal de audio entrante, que luego se envía al altavoz para producir sonido. Su diseño de alta fidelidad, baja distorsión y protección incorporada lo hacen ideal para aplicaciones de audio como sistemas de cine en casa o equipos de sonido caseros. Se alimenta con voltajes simples o dobles y puede soportar cortocircuitos.

Principios de funcionamiento del TDA2050

Amplificación de audio: La señal de audio de baja potencia (por ejemplo, de un reproductor de MP3 o un teléfono) se introduce al integrado.
Condicionamiento y filtrado: La señal pasa por componentes como resistencias y capacitores, que la filtran y la preparan para la amplificación.
Amplificación de potencia: El TDA2050 aumenta la potencia de la señal de audio.
Salida al altavoz: La señal amplificada se envía a un altavoz, que la convierte en sonido audible.
Protecciones: El circuito tiene protección incorporada contra cortocircuitos, sobrecorrientes y sobre temperatura, lo que aumenta su durabilidad.

¿Es necesario colocar un disipador para el uso del TDA2050?

Colocar un disipador de calor es fundamental, teniendo en cuenta que a potencia máxima el integrado consume cerca de 5 amperes de corriente, si cometemos el error de no colocar un disipador de calor, lo más probable es que ocurra un daño irreparable en el integrado o en algún componente adyacente al mismo.
