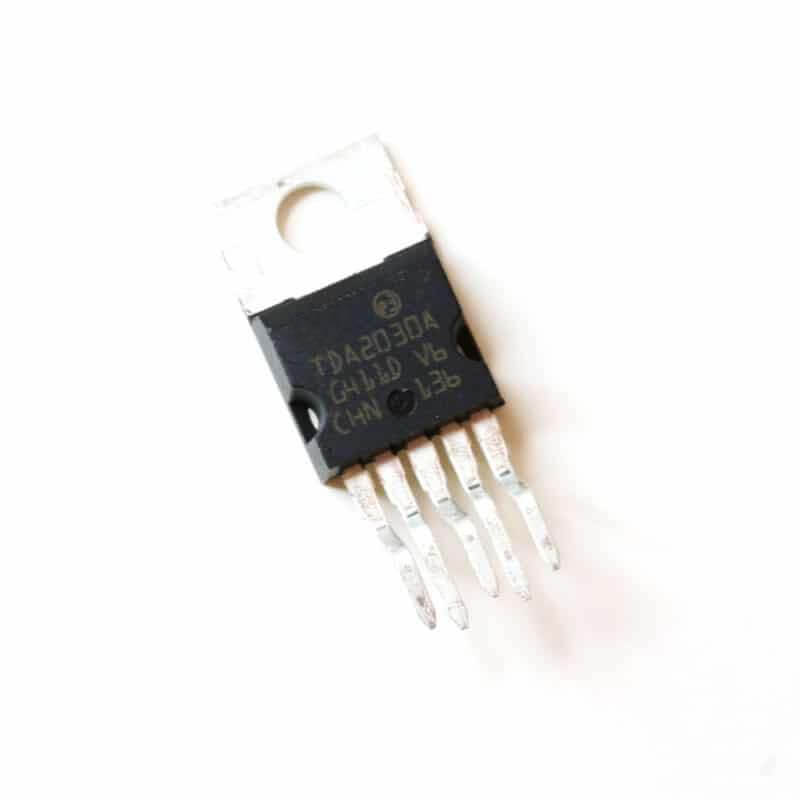

TDA2030A Amplificador de audio

$ 15.00

185 disponibles

CANTIDAD	PRECIO
25 piezas	$ 12.32
100 piezas	$ 10.75
200 piezas	$ 8.58

SKU: AR0354 Categoría: AMPLIFICADORES Etiquetas: CI TDA2030A, circuio integrado tda2030a, tda, tda2030a, TDA2030A Amplificadores de Audio

INFORMACIÓN

El TDA2030A es un circuito integrado monolítico, se utiliza como amplificador de baja frecuencia y alta fidelidad para aplicaciones de audio. Este circuito integrado incorpora un sistema de protección térmica que limita el consumo de corriente y la potencia de salida cuando la temperatura de la cápsula aumenta, este dato debe tenerse muy en cuenta a la hora de elegir un buen disipador de calor, ya que de otro modo si el integrado se calienta demasiado, no se podrá extraer la potencia necesaria, e incluso en algunos casos podría destruirse el circuito.

El TDA2030A es utilizado como amplificador de audio y puede proporciona 18W de potencia de salida con 0.5% de distorsión alimentado con 22 voltios y 8 ohmios de carga en la salida; el rango de alimentación está mas o menos entre 6 y 22 voltios.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Amplificadores de audio
Clase: Clase AB
Serie: TDA2030A
Descripción / Función: Altavoz
Dimensiones: 9.2 mm x 10.4 mmx 4.8 mm
Tipo de entrada: Diferencial
Peso de la unidad: .2 g
Audio – Impedancia de carga: 8 ohmios
THD más ruido: 0.5%
Corriente de salida: 3500 mA
Tipo de alimentación: Doble
Ganancia: 80 dB
Número de canales: 1 canal
Potencia de salida: 18 W
Voltaje de suministro operativo: 22 V
Voltaje de suministro dual: +/- 9 V, +/- 12 V, +/- 15 V, +/- 18 V
Ib – Corriente de sesgo de entrada: 2 uA
Voltaje de suministro doble máximo: +/- 22 V
Voltaje de suministro doble mínimo: +/- 6 V
Vos – Voltaje de compensación de entrada: 20 mV
Corriente de suministro operativo: 80 mA
Pd – Disipación de energía: 20000 mW
PSRR – Relación de rechazo de la fuente de alimentación: 54 dB
Temperatura de Funcionamiento : -40 °C a 150 º C

DOCUMENTACIÓN

INFORMACIÓN ADICIONAL

¿Cómo testar al TDA2030A ?

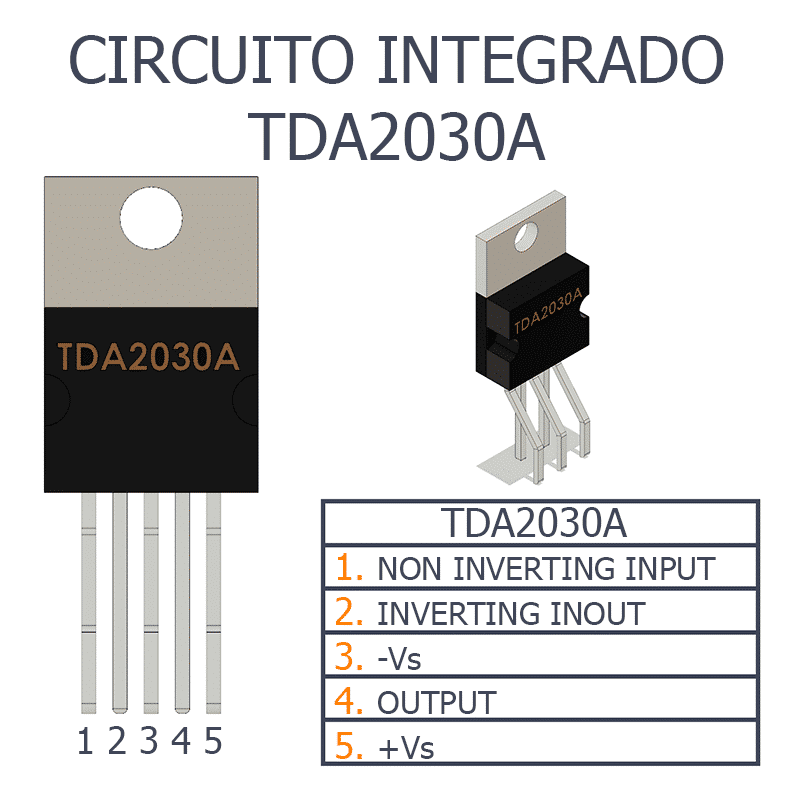

Para testera el circuito integrado TDA2030A necesitas un multímetro y ponerlo en la escala de continuidad o probar diodos, el cable de color rojo (V-Ω) del multímetro y conectarlo a la pin 5 (+Vs) del TDA2030A, posteriormente con el cable de color negro COM del multímetro posicionar en los pines, 4 (OUTPUT) y 3 (-Vs) debes de tener una escala de valores entre 1.1 a 1.8, de esta manera verificaras TDA2030A esta en buen estado.

¿Cómo funciona el TDA2030A ?

El TDA2030A proporciona una salida de alta corriente, muy baja distorsión armónica. Además incorpora un sistema de protección contra corto circuito que limita automáticamente la potencia disipada para mantener el punto de trabajo de los transistores de salida, asegurando su funcionamiento.
