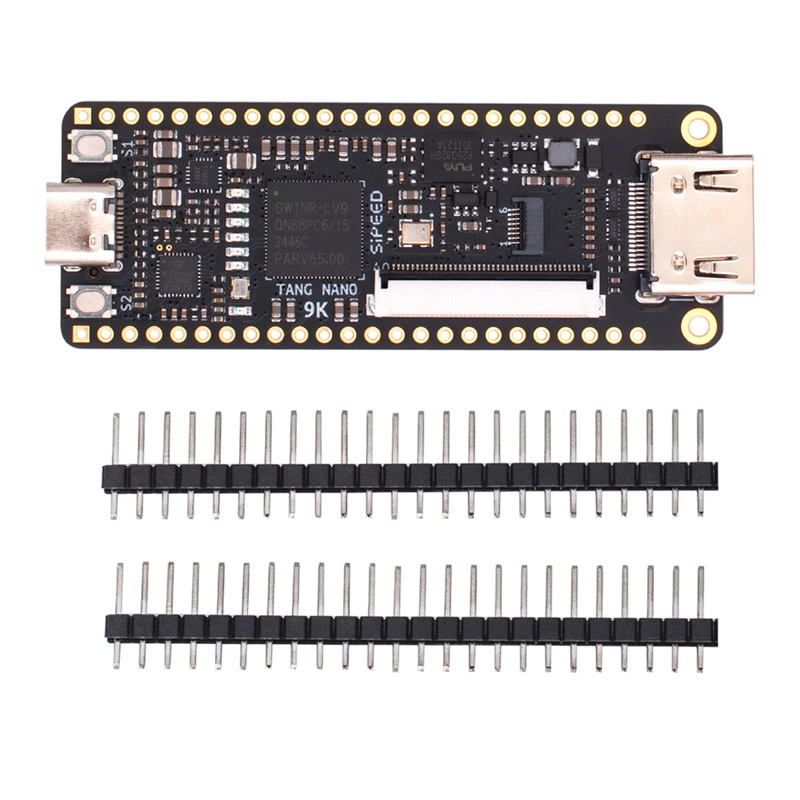

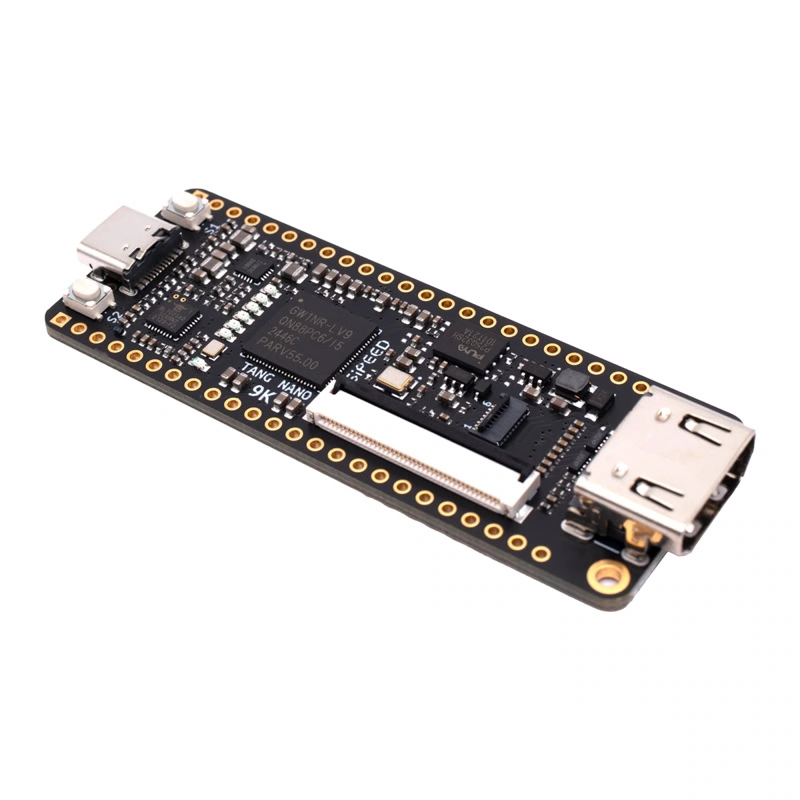

Tang Nano 9K FPGA Gowin GW1NR-9

INFORMACIÓN

Tang nano 9K es una placa de desarrollo basada en el FPGA GW1NR-9 de Gowin, este entorno permite diseñar y simular circuitos digitales mediante lenguajes VHDL o Verilog.  Este dispositivo combina la flexibilidad de los FPGAs con un enfoque económico y de bajo consumo.

Tang nano 9K está equipado con chip BL702, que proporciona la función JTAG y UART debugging para GW1NR-9. Los usuarios solo necesitan utilizar el cable usb-c para conectar la placa de desarrollo con la computadora para completar la descarga . Ideal para el diseños lógicos FPGA , también se puede utilizar para softcores risc-v completos como PicoRV.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: GW1NR-9 de Gowin
• Marca: Sipeed
• Celdas Lógicas: 8640 LUT4
• Registros Flip-Flop: 6480 FF
• Frecuencia de reloj: 27MHz
• SSRAM: 17280 bits
• BSRAM: 468 K
• Cantidad de BSRAM: 26
• Flash: 608K bits
• PSRAM:64M bits
• Performance DPS:
  • Multiplicador 18X18: 20
  • 54 bit acumulador
• SPI Flash: 32M-bit
• PLLs: 2
• Interfaz Display: HDMI, RGB y SPI
• Ranura para TF: Incluida
• Compilador: USB-JTAG y USB-UART integrados- Chip BL702
• In/Out:
  • • Admite otras capacidades de control de 4 mA, 8 mA, 16 mA y 24 mA.
    • Proporciona Bus Keeper independiente, resistencias pull-up/pull-down y opciones de salida Open Drain para cada E/S.
• Botones: 2 botones programables
• Led: 6 LED programables integrados
• Dimensiones: 26 mm x 70 mm
• Peso: 47g

DOCUMENTACIÓN Y RECURSOS

• Wiki Tang Nano 9K

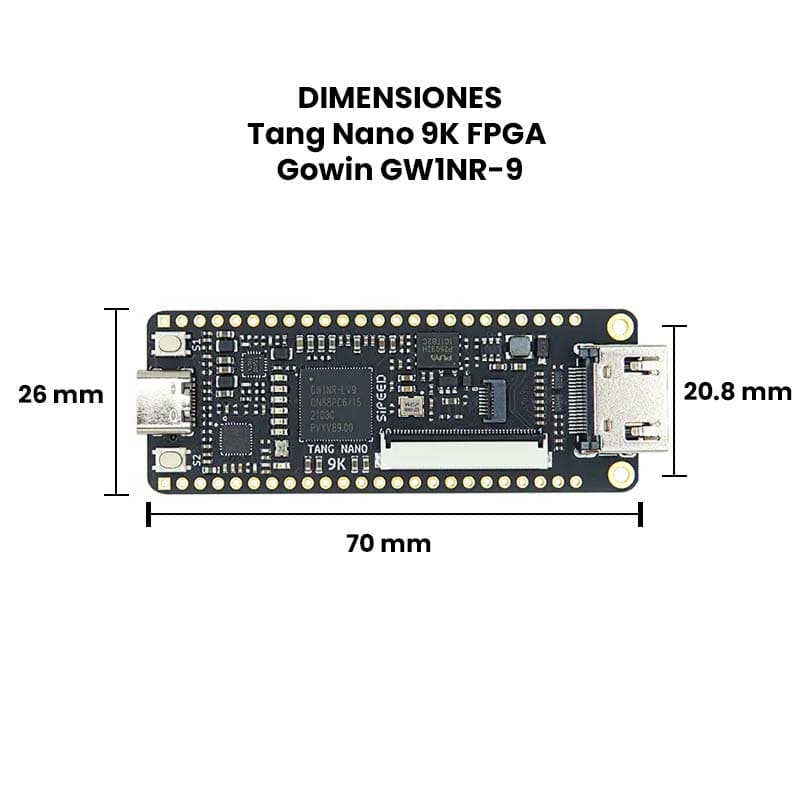

• Dimensiones

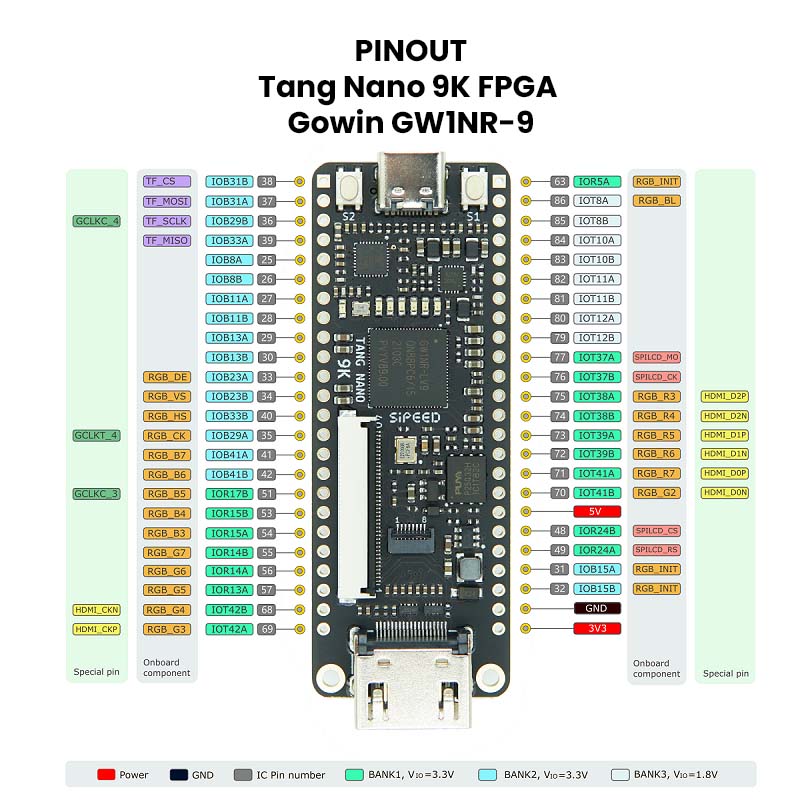

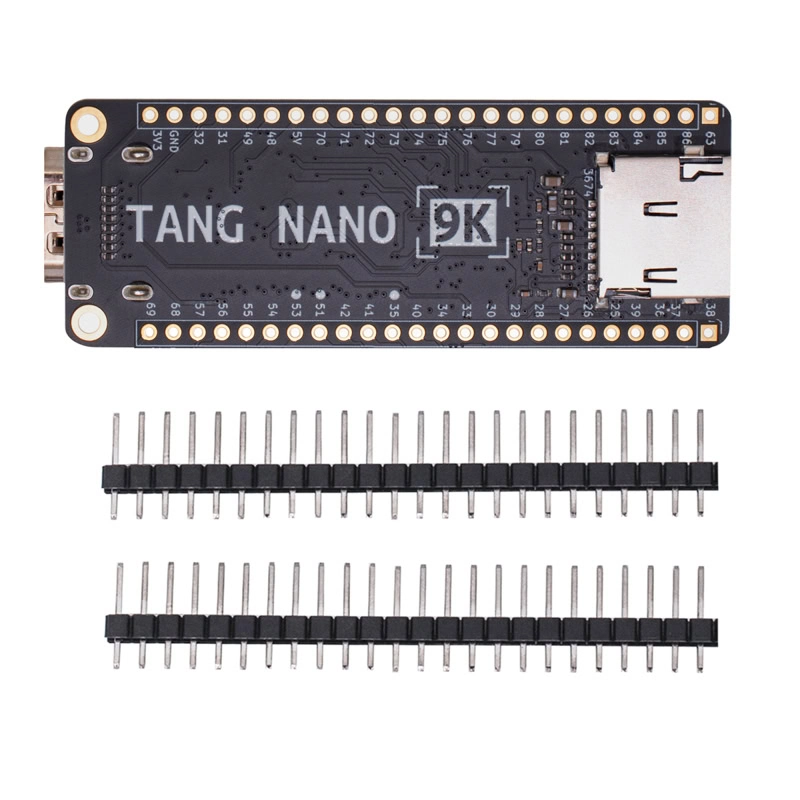

• Pinout
• Esquemático
• Github- TagNano 9k Ejemplos
• Guía Gowin Software

INFORMACIÓN ADICIONAL

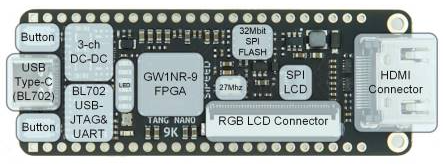

Bloques de funciones Tang Nano 9K

• Potente rendimiento: la placa de desarrollo Sipeed Tang Nano 9K FPGA está equipada con un procesador RISC-V, que ofrece un rendimiento mejorado para aplicaciones exigentes. Sus 2 PLLs aseguran un funcionamiento estable, mientras que su PSRAM de 64M proporciona una amplia memoria para proyectos complejos.
• Almacenamiento abundante: con el flash de usuario de 608K, los usuarios pueden almacenar sus programas y datos de manera eficiente, asegurando procesos de desarrollo y prueba sin problemas.
• Conversor RGB-LCD para manejar pantallas de hasta 800×600 píxeles.
• Multiplicadores DSP (24 bloques) para operaciones matemáticas avanzadas.
• Soporte para periféricos externos a través de GPIOs (pines de entrada/salida programables).
• Puerto USB-C para programación y alimentación.

Recomendaciones de uso

1. Soporte y comunidad : para recibir ayuda, únete a nuestro grupo de Telegram (t.me/sipeed) o contáctanos en X( @SipeedIO ).
2. Solución de problemas : si encuentra algún problema, consulte primero nuestra página de preguntas sobre Tang .
3. Evite utilizar los pines JTAG, MODE0/1 y DONE a menos que sea necesario . Para obtener más información, consulte SUG100-2.6E_Gowin Software User Guide.pdf .
4. Precauciones contra la electricidad estática : Siempre descargue la electricidad estática antes de manipular la PCBA para evitar daños.
5. Cumplimiento de la tensión de los conectores GPIO : asegúrese de que la tensión de funcionamiento real de los conectores GPIO no supere su valor nominal, como se indica en el esquema. Si se superan estos límites, se pueden producir daños permanentes en la PCBA.
6. Conexión de cable FPC : al conectar cables flexibles FPC, asegúrese de que el cable esté completamente insertado en su base sin ningún desplazamiento.
7. Evite cortocircuitos : evite que líquidos o metales entren en contacto con las almohadillas de los componentes en la PCBA mientras está en funcionamiento, ya que esto podría causar un cortocircuito y dañar la PCBA.
8. Manejo de puertos HDMI y E/S multiplexados : tenga en cuenta que los puertos HDMI E/S están en PULL UP. Cuando se utilizan E/S enrutadas a conectores de pines, es posible que no funcionen como se espera.
