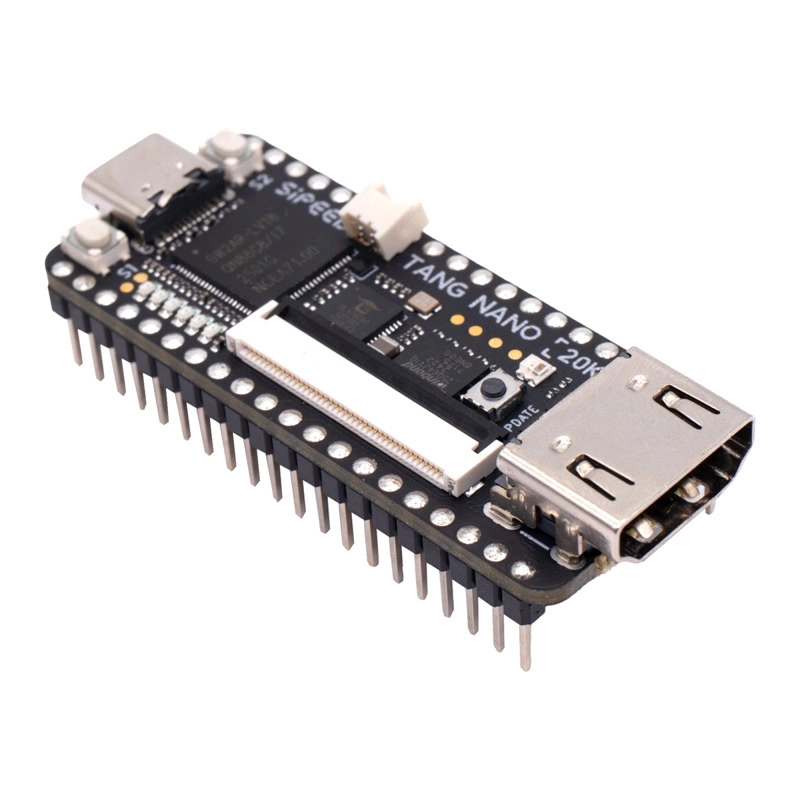

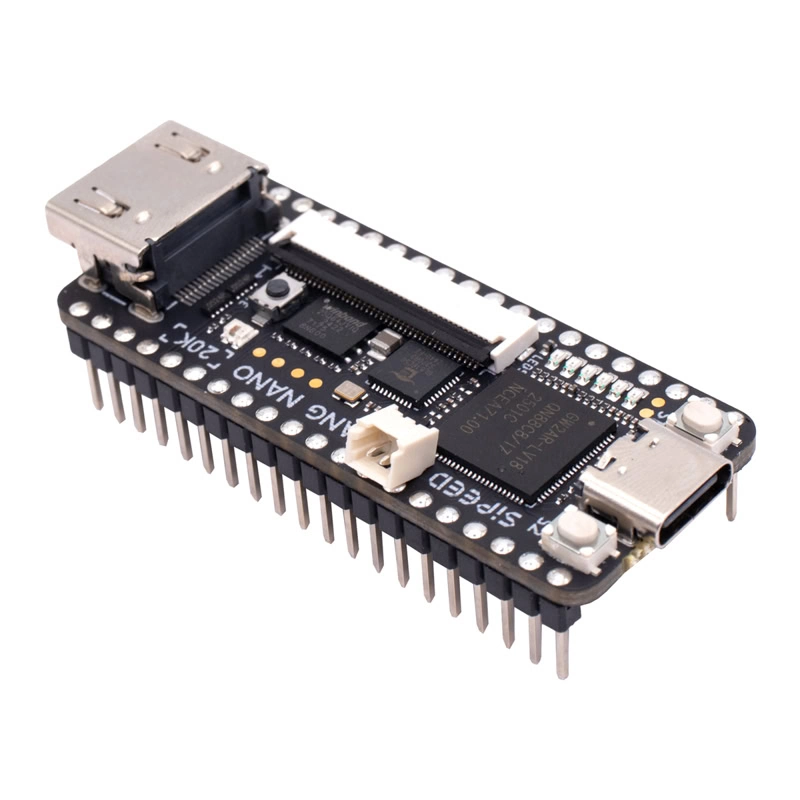

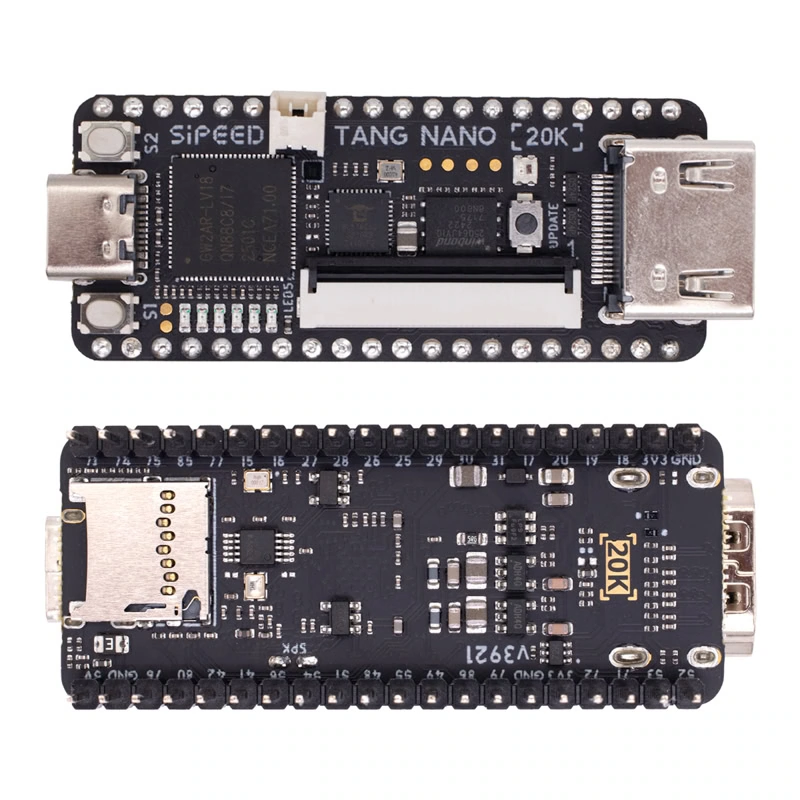

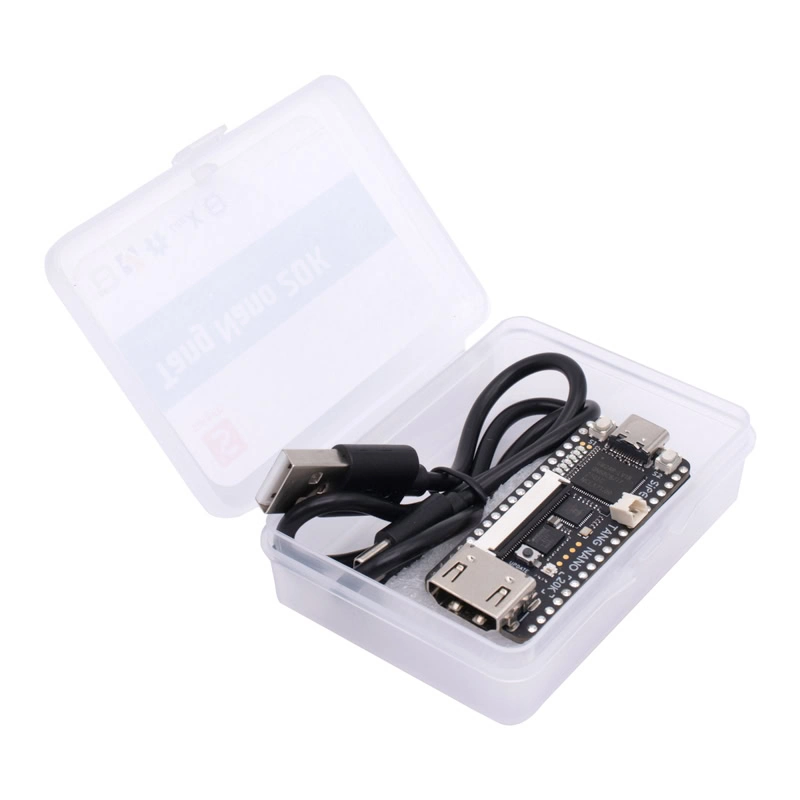

Tang Nano 20K FPGA Gowin GW2AR-18

INFORMACIÓN

Tang nano 20K es una placa de desarrollo basada en el FPGA GW2AR-18 de Gowin, este entorno permite diseñar y simular circuitos digitales mediante lenguajes VHDL o Verilog.  Este dispositivo combina la flexibilidad de los FPGAs con un enfoque económico y de bajo consumo.

Tang nano 20K está equipado con chip BL616, que proporciona la funciones JTAG para FPGA , USB a UART para FPGA, USB a SPI para FPGA para GW2AR-18. Los usuarios solo necesitan utilizar el cable usb-c para conectar la placa de desarrollo con la computadora para completar la descarga  Ideal para el diseños lógicos FPGA , también se puede utilizar para softcores risc-v de 32 sobre Linux o jugando juegos retro emulador.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: GW2AR-18 de Gowin
• Marca: Sipeed
• Celdas Lógicas: 20736 LUT4
• Registros Flip-Flop: 15552 FF
• Frecuencia de reloj: 27MHz
• Generador de reloj: MS5351 (Configuración de 3 reloj)
• SDRAM:64M bits
• SSRAM: 41472 bits
• BSRAM: 828 K
• Cantidad de BSRAM: 46
• Flash: 608K bits
• Performance DPS:
  • Multiplicador 18X18: 48
  • 54 bit acumulador
• SPI Flash: 32M-bit
• PLLs: 2
• Interfaz Display: HDMI, 40 pines RGB y SPI
• Ranura para TF: Incluida
• Audio: Amplificador PCM MAX98357A
• Compilador: JTAG para FPGA , USB a UART para FPGA, USB a SPI para FPGA, Control MS5351 integrados- Chip BL616
• In/Out : 8 bancos
• Botones: 2 botones programables
• Led: 6 LED programables integrados RGB WS2812

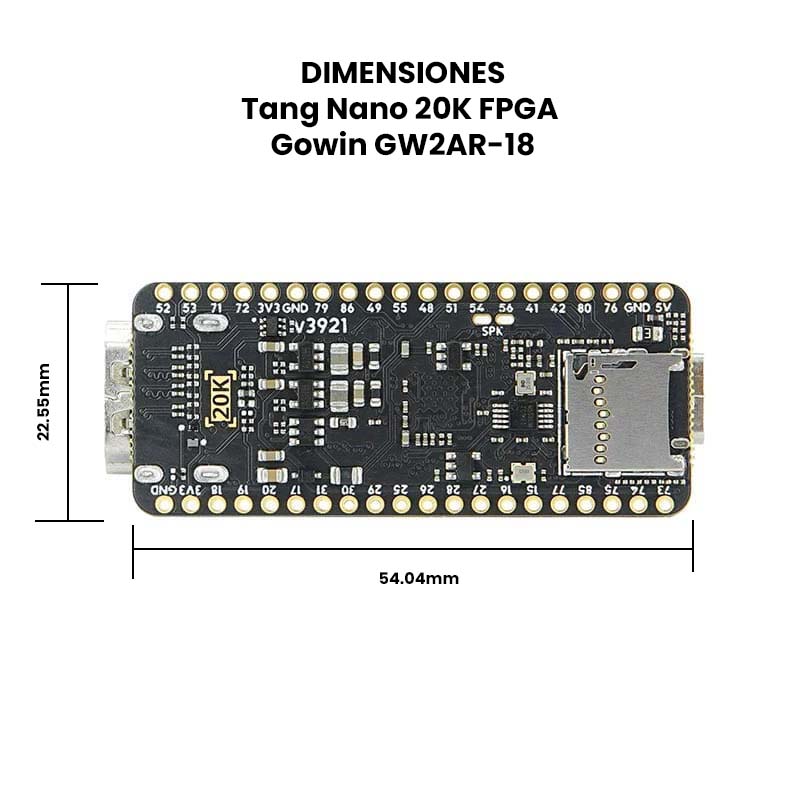

• Dimensiones:22.55 mm x 54.04 mm
• Peso: 44g

DOCUMENTACIÓN Y RECURSOS

• Wiki Tang Nano 20K
• Datasheet

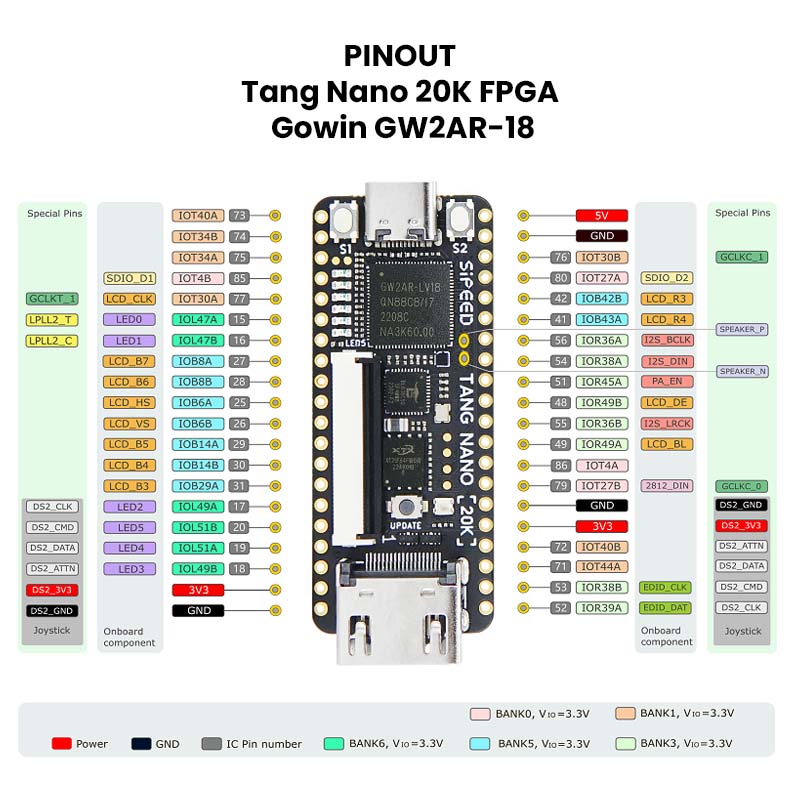

• Pinout
• Github- TagNano 20k Ejemplos
• Dimensiones

INFORMACIÓN ADICIONAL

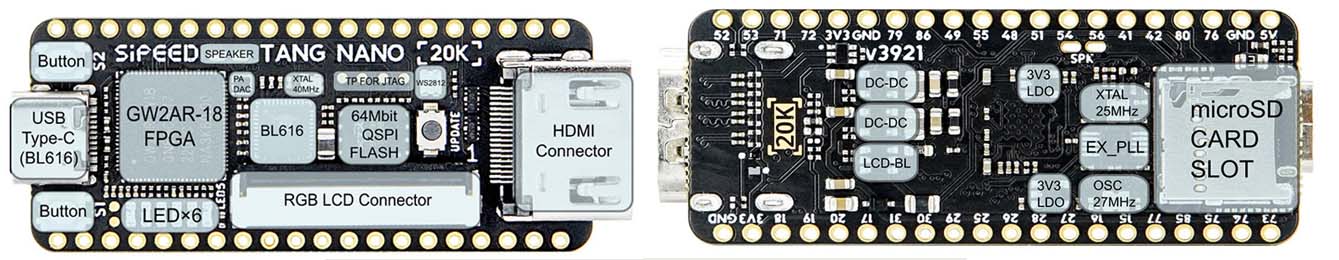

Bloques de funciones Tang Nano 20K

• Potente rendimiento: la placa de desarrollo Sipeed Tang Nano 20K FPGA está equipada con un procesador  RISC-V,de 32 bits y 48 MHz (firmware Litex) que se ejecuta en el FPGA y arranca en Linux.
• Ofrece un rendimiento mejorado para aplicaciones exigentes. Por ejemplo usarlo como emulador de NES
• Almacenamiento abundante: con el flash de usuario de 828K, los usuarios pueden almacenar sus programas y datos de manera eficiente, asegurando procesos de desarrollo y prueba sin problemas.
• Conversor RGB-LCD para manejar pantallas de hasta 800×600 píxeles.
• Multiplicadores DSP (48 bloques) para operaciones matemáticas avanzadas.
• Soporte para periféricos externos a través de GPIOs (pines de entrada/salida programables).
• Puerto USB-C para programación y alimentación.

Recomendaciones de uso

1. Soporte y comunidad : para recibir ayuda, únete a nuestro grupo de Telegram (t.me/sipeed) o contáctanos en X( @SipeedIO ).
2. Solución de problemas : si encuentra algún problema, consulte primero nuestra página de preguntas sobre Tang .
3. Precauciones contra la electricidad estática : Siempre descargue la electricidad estática antes de manipular la PCBA para evitar daños.
4. Cumplimiento de la tensión de los conectores GPIO : asegúrese de que la tensión de funcionamiento real de los conectores GPIO no supere su valor nominal, como se indica en el esquema. Si se superan estos límites, se pueden producir daños permanentes en la PCBA.
5. Conexión de cable FPC : al conectar cables flexibles FPC, asegúrese de que el cable esté completamente insertado en su base sin ningún desplazamiento.
6. Evite cortocircuitos : evite que líquidos o metales entren en contacto con las almohadillas de los componentes en la PCBA mientras está en funcionamiento, ya que esto podría causar un cortocircuito y dañar la PCBA.
7. Manejo de puertos HDMI y E/S multiplexados : tenga en cuenta que los puertos HDMI E/S están en PULL UP. Cuando se utilizan E/S enrutadas a conectores de pines, es posible que no funcionen como se espera.
