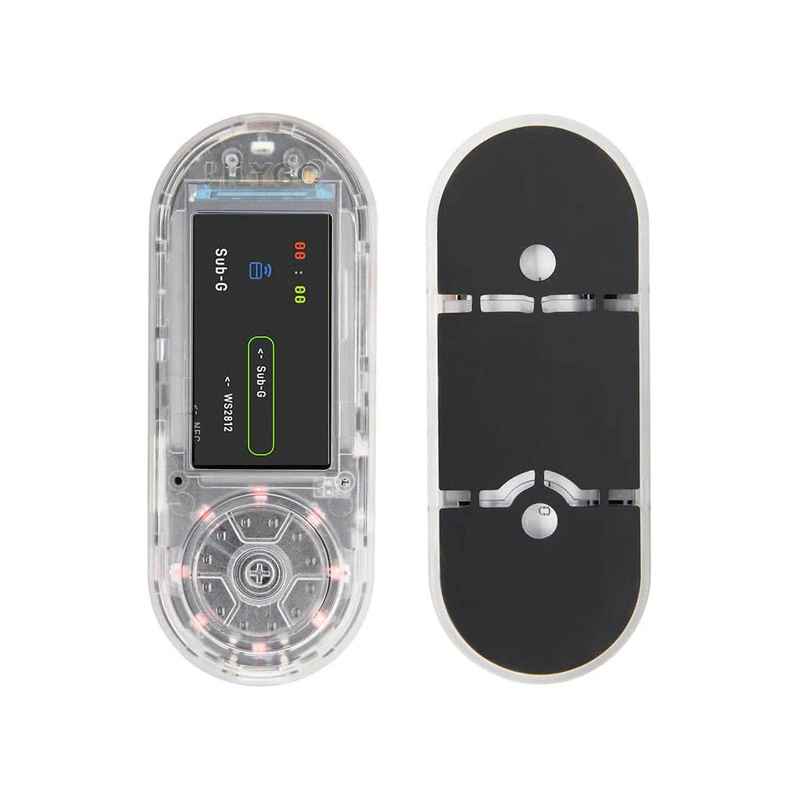

T-Embed CC1101 Plus ESP32-S3 Sub GHz IR con RFID Integrado LILYGO

INFORMACIÓN

El T-Embed CC1101 Plus es un dispositivo embebido multifunción orientado a aplicaciones avanzadas de comunicación inalámbrica, control y análisis de señales, así como experimentación en IoT y seguridad.
Está basado en el ESP32-S3, un microcontrolador de alto desempeño con conectividad Wi-Fi y Bluetooth, e integra el transceptor CC1101 Sub-GHz, lo que permite la transmisión y recepción de señales en bandas ISM. El dispositivo incorpora además emisor/receptor infrarrojo (IR) y un módulo RFID, ampliando sus capacidades hacia la interacción con sistemas de control remoto, identificación por radiofrecuencia y análisis de dispositivos inalámbricos. Incluye T-Embed CC1101 Plus, 4 tornillos M2 x 8 y un TAG RFID.

Su diseño compacto con pantalla integrada, botones físicos y alimentación por batería lo convierte en una plataforma portátil ideal para prototipado, pruebas de campo, investigación técnica, educación y desarrollo de herramientas embebidas especializadas.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

Marca: LILYGO

Modelo: T-Embed CC1101 Plus

Tensión de alimentación:

• USB-C: 5 V 1 A
• Batería integrada: 3.7 V 1300 mAh

MCU: ESP32-S3-WROOM-1

• Plataformas compatibles: Arduino IDE y PlatformIO, ESP IDF
• Flash: 16MB
• PSRAM: 8MB
• Comunicación: Wi-Fi 802.11 b/g/n，BLE 5

Módulo transceptor Sub GHz: CC1101

• Bandas: ISM (315, 433, 868, 915 MHz)
• Modulaciones digitales: 2-FSK, 4-FSK, GFSK, MSK, ASK, y OOK.
• Protocolo: SPI

NFC: PN532

• Frecuencia: 13.56 MHz
• No es compatible con tarjetas CPU, ni con tarjetas de encriptación

Batería: LiPo

• Modelo:  702550
• Capacidad: 1300 mAh

Pantalla LCD TFT a color IPS de 1,9 pulgadas

• Protocolo: SPI
• Tipo: TFTLCD
• Controlador: ST7789
• Resolución: 170(H)RGBx 320(V)

Control: Encoder

Expansión de pines: 2 Conectores hembra JST – GH 1.25 mm

Incluye ranura para memorias MicroSD

Soporta: Operación mundial en la banda ISM de 2,4 GHz

Número de Micrófonos: 1

Iluminación por NeoPixel WS2812

Dimensiones: 97.5 mm x 39 mm x 28 mm

Peso: 84.49 g

---

DOCUMENTACIÓN Y RECURSOS

Esquemáticos

• T-Embed CC1101 Plus
• CC1101

Datasheet

• ESP32-S3-WROOM-1
• CC1101

GitHub

---

INFORMACIÓN ADICIONAL

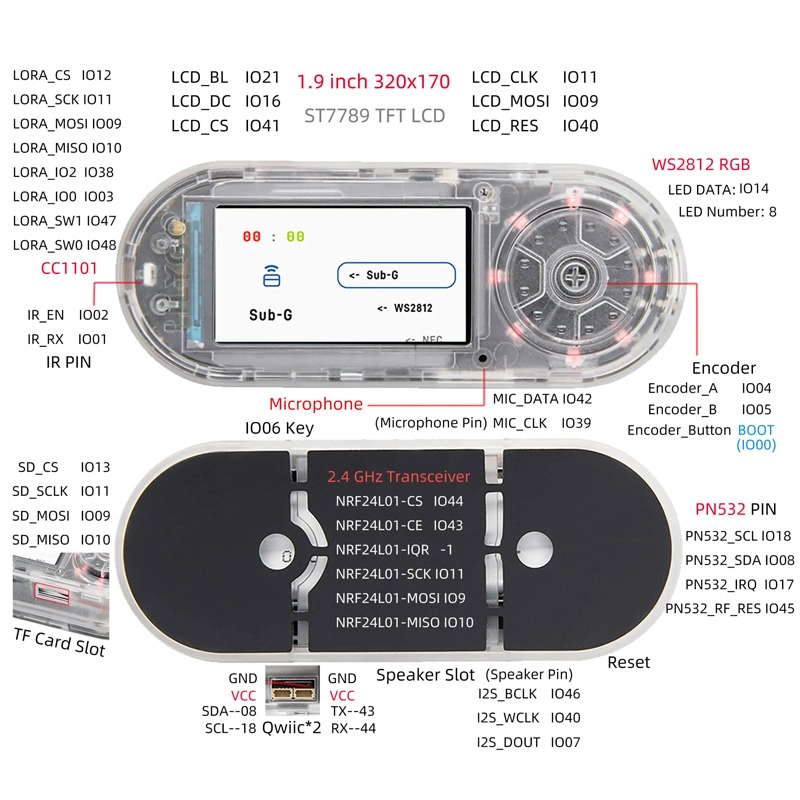

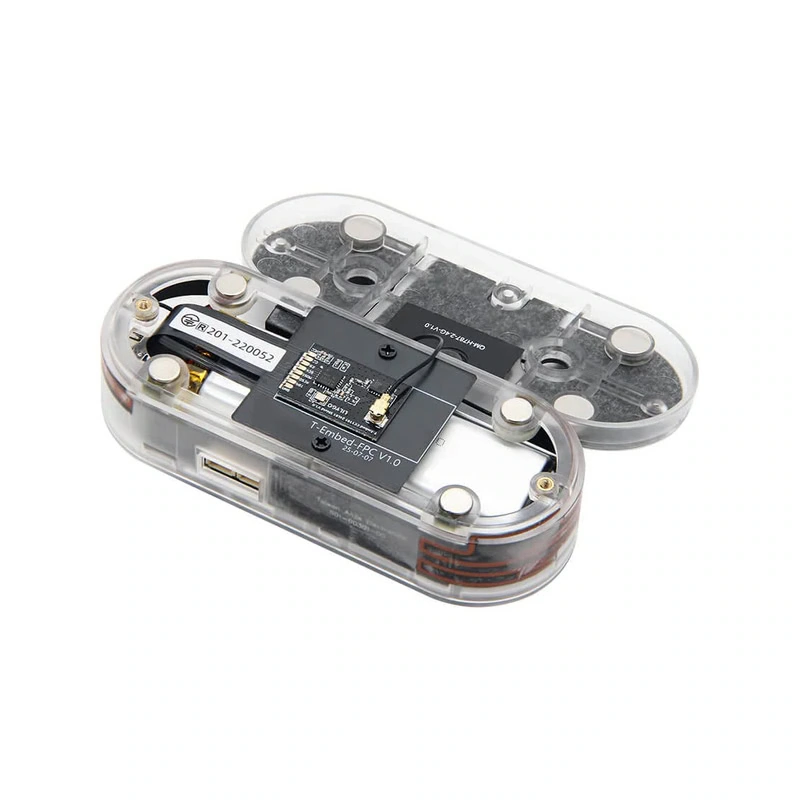

Elementos de hardware

Precauciones de uso

Alimentación y batería

• No operar el dispositivo mientras se carga en ambientes con alta temperatura o humedad.

Radiofrecuencia (Sub-GHz)

• Configurar el CC1101 solo en bandas y potencias permitidas por la normativa local (FCC, CE, IFT, etc.).
• No utilizar transmisiones Sub-GHz de forma continua sin verificar consumo y calentamiento.

Uso legal y normativo

• El uso de funciones Sub-GHz, IR y RFID debe realizarse únicamente con dispositivos propios o con autorización expresa.
• Evitar la emisión o captura de señales que infrinjan leyes de telecomunicaciones o privacidad.
• Este equipo está destinado a investigación, desarrollo y pruebas técnicas, no a explotación no autorizada de sistemas.

Interfaz RFID

• No acercar tarjetas o etiquetas RFID sensibles de forma prolongada sin necesidad.
• Verificar compatibilidad de frecuencias y estándares RFID antes de su uso.
• Evitar interferencias electromagnéticas cercanas que degraden la lectura.

Firmware y software

• Cargar únicamente firmware compatible con el modelo específico del dispositivo.
• No interrumpir procesos de flasheo o actualización para evitar corrupción del sistema.
• Mantener respaldo del firmware original antes de realizar modificaciones.

Entorno y manejo físico

• No exponer el dispositivo a polvo conductor, humedad o vibraciones excesivas.
• Evitar golpes que puedan dañar la pantalla, antena o conectores internos.
• Asegurar una correcta ventilación durante uso prolongado.

---
