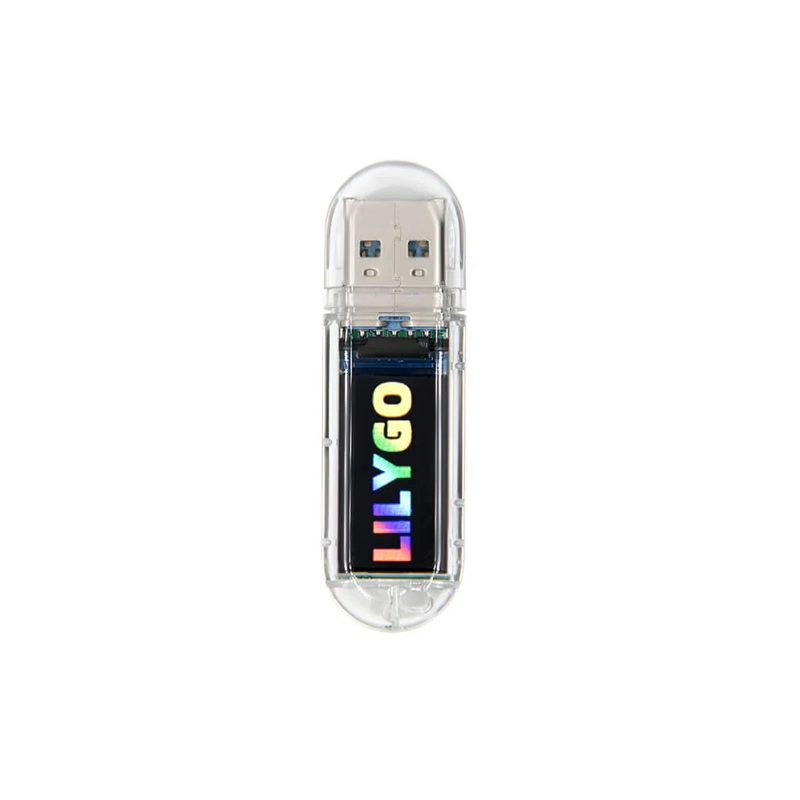

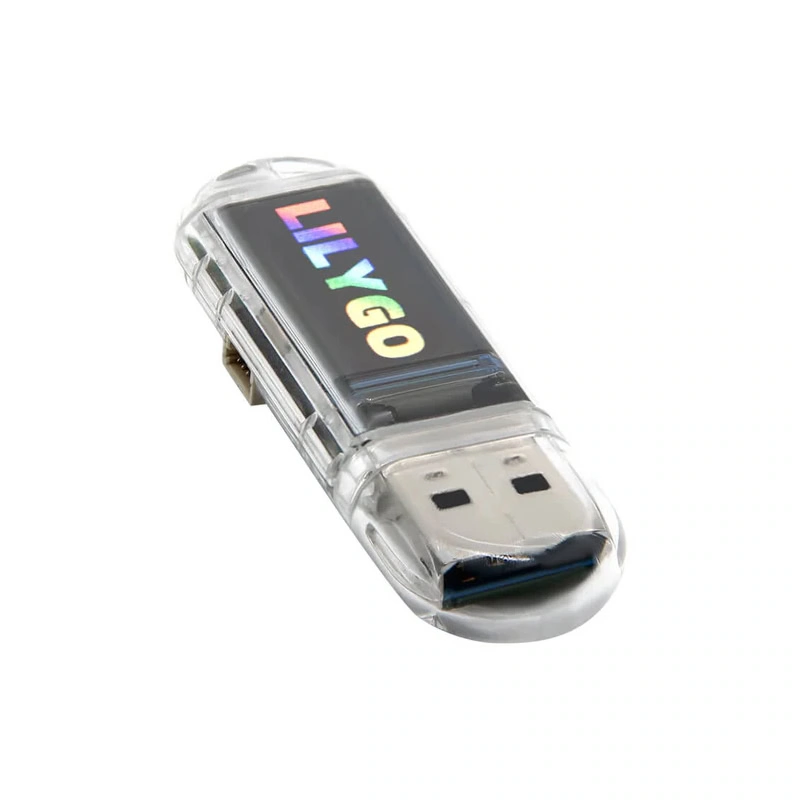

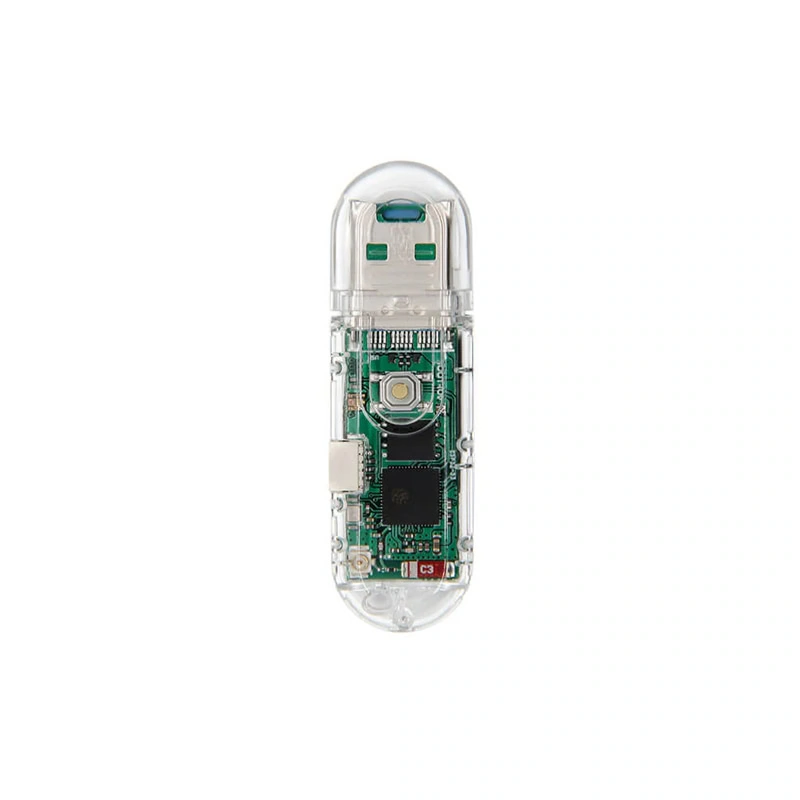

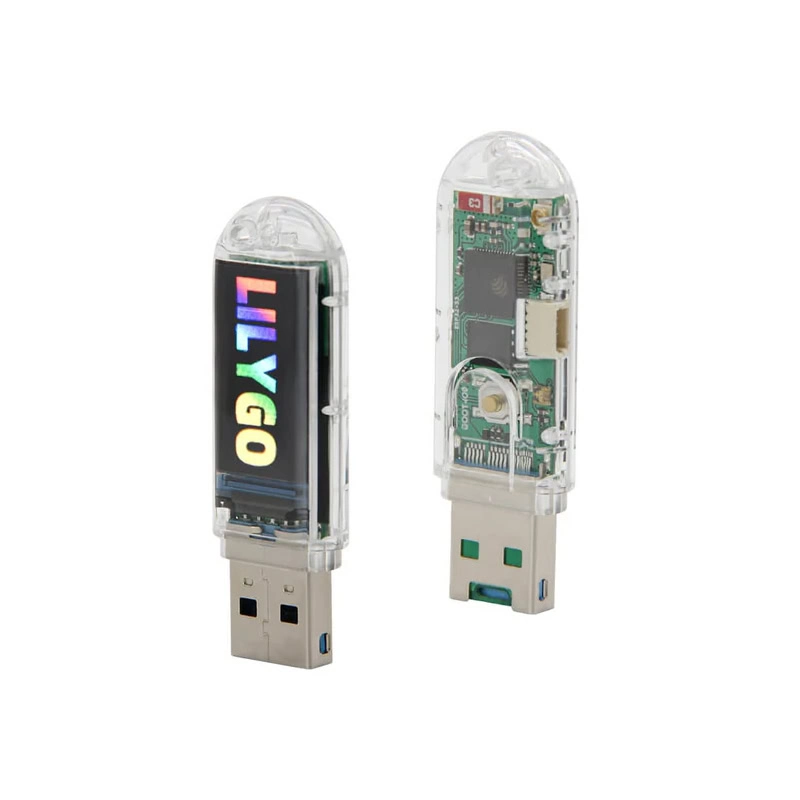

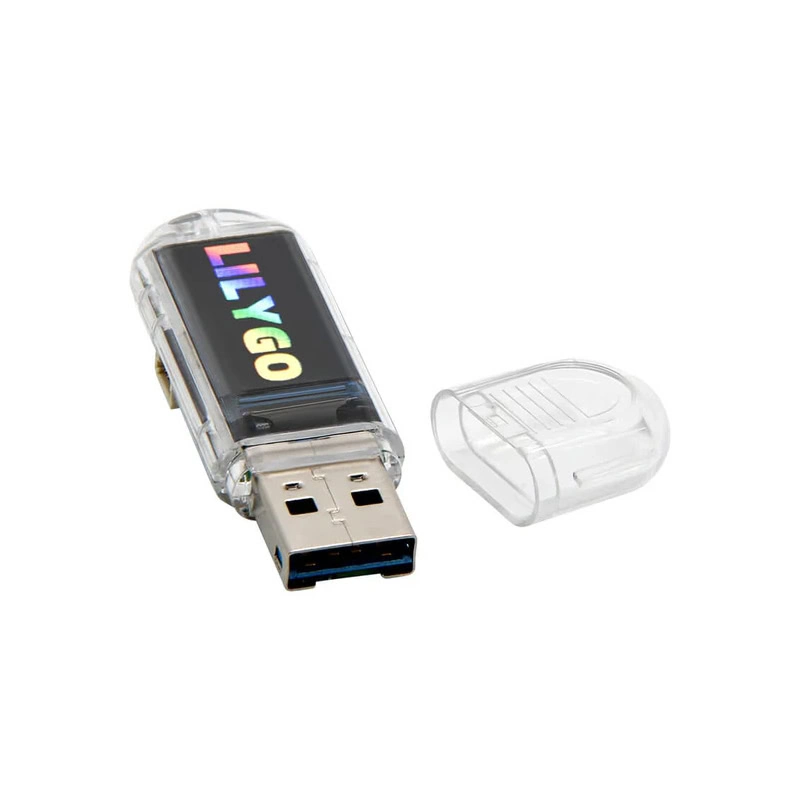

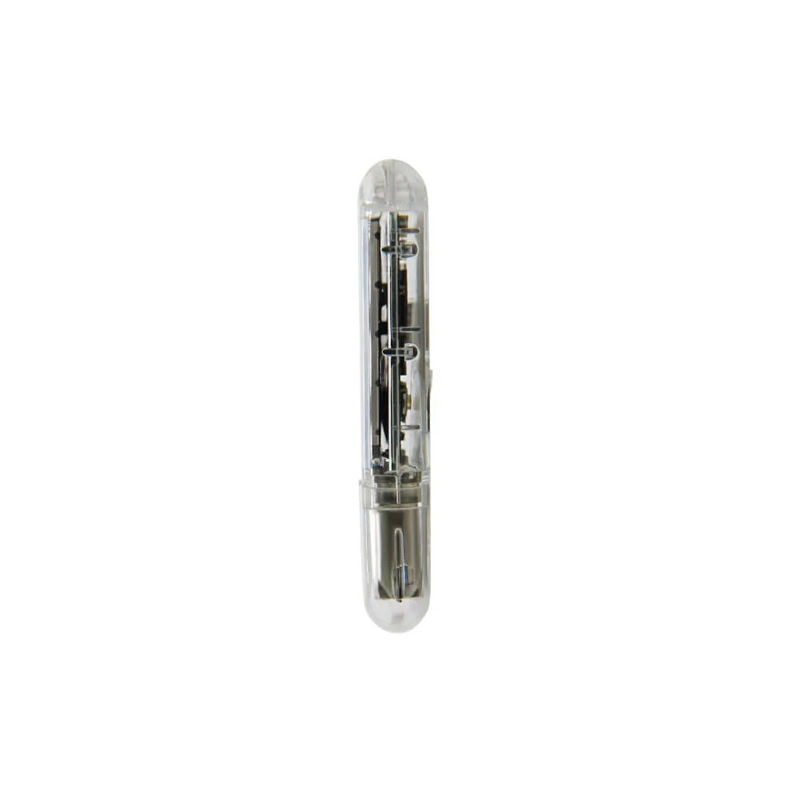

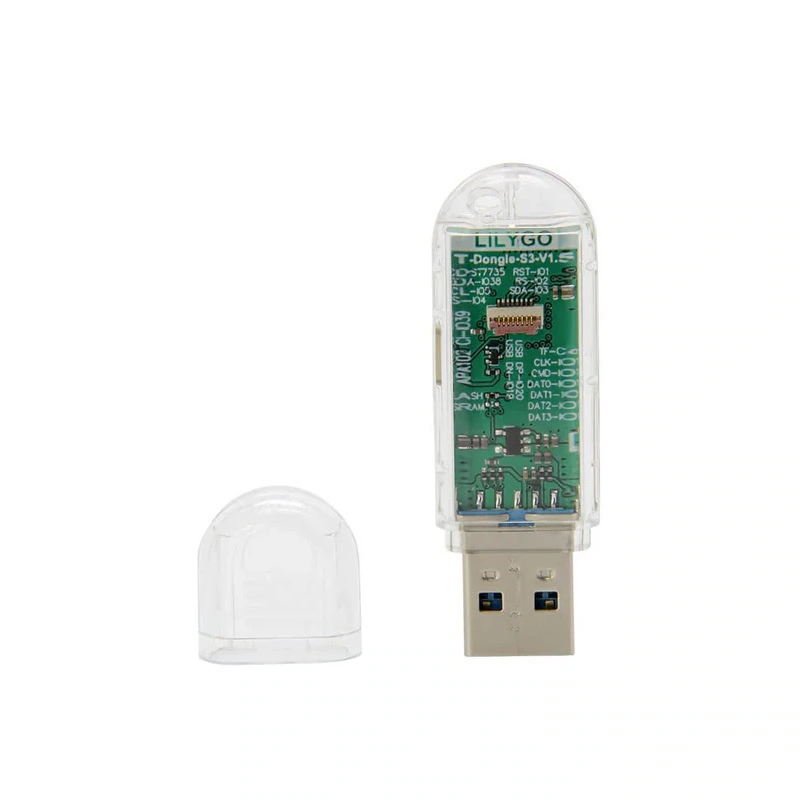

T-Dongle S3 ESP32-S3 Tarjeta de Desarrollo con LCD y USB LILYGO

INFORMACIÓN

El T-Dongle S3 es una tarjeta de desarrollo ultra compacta basada en el microcontrolador ESP32-S3, diseñada para aplicaciones de IoT, pruebas rápidas y dispositivos USB inteligentes. Integra conectividad WiFi y Bluetooth Low Energy, una pantalla LCD para la visualización de información en tiempo real y una interfaz USB directa, lo que permite alimentación, programación y comunicación sin necesidad de hardware adicional.

Es adecuada para herramientas portátiles, prototipos de bajo perfil, dispositivos de monitoreo, interfaces hombre-máquina (HMI) simples y desarrollo de firmware orientado a USB.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

Marca: LILYGO

Tipo: Tarjeta de desarrollo

Modelo: T-Dongle S3 with LCD

Tensión de alimentación:

• 4.8 V a 5.5 V (USB)

MCU: ESP32-S3 Xtensa LX7 microprocesador

• Plataformas compatibles: Arduino IDE y PlatformIO
• Flash: 16MB
• Comunicación: Wi-Fi 802.11 b/g/n, bluetooth5

Chip de comunicación serial:  CH342

Display: LCD IPS ST7735 de 0,96 pulgadas

• Controlador: ST7735
• Resolución: 80 x 160
• Interfaz: SPI

Tarjetas MicroSD: Posee una ranura oculta

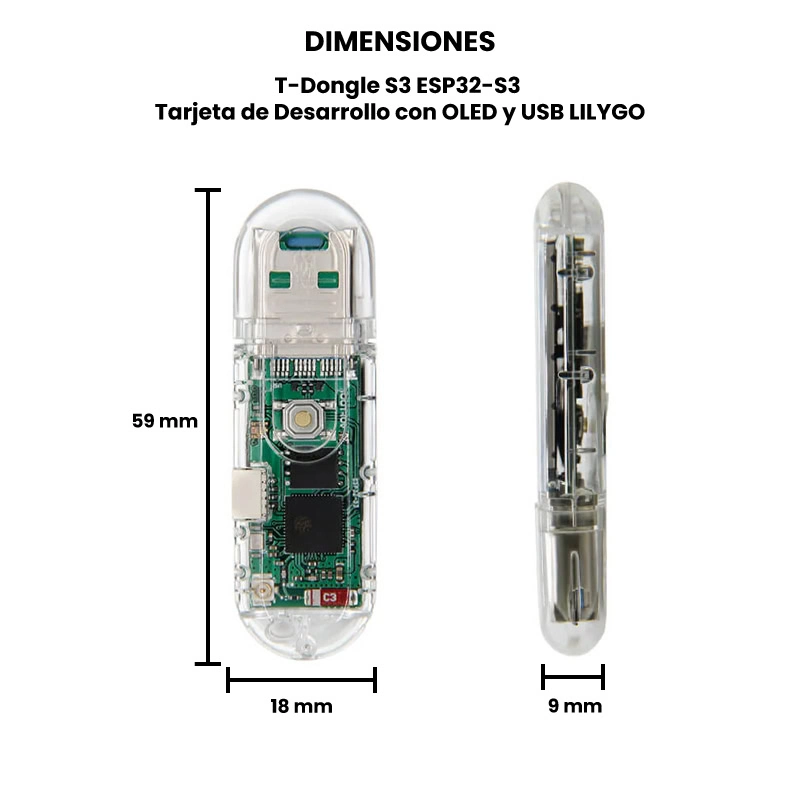

Dimensiones: 59 mm x 18 mm x 9 mm

Peso: 8.3 g

---

DOCUMENTACIÓN Y RECURSOS

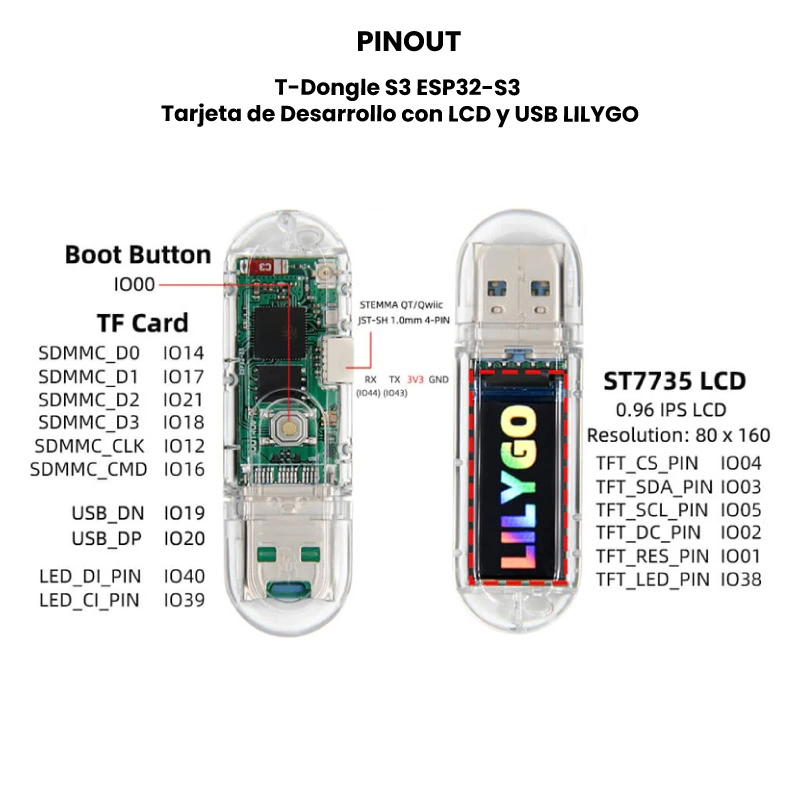

Pinout

Datasheet

• ESP32-S3

Dimensiones

GitHub

---

INFORMACIÓN ADICIONAL

Notas de funcionamiento

• Si falla la carga del firmware, mantenga presionado el botón de arranque del T-Dongle-S3 mientras lo conecta al puerto USB de su computadora. El dispositivo entrará en modo de descarga.
• Una vez completada la descarga, desconecte el dispositivo y vuelva a encenderlo. No presione el botón de arranque mientras lo enciende; de ​​lo contrario, el dispositivo permanecerá en modo de descarga.
• Si cambia el modo USB a USB-OTG (TinyUSB) durante el proceso de carga, deberá activar manualmente el modo de descarga para que pueda cargar el nuevo firmware.

Precauciones de uso

Alimentación y USB

• Conectar únicamente a puertos USB estándar (5 V) que cumplan con las especificaciones de corriente.
• Evitar el uso de hubs USB de baja calidad que puedan provocar caídas de tensión.
• No forzar el conector USB ni insertar el dispositivo de manera incorrecta.

Pantalla OLED

• Evitar la exposición prolongada a imágenes estáticas para prevenir retención o degradación del panel OLED.
• No aplicar presión directa sobre la pantalla ni sobre la carcasa transparente.
• Limitar el brillo y tiempo de encendido continuo para prolongar la vida útil.

GPIO y señales

• No aplicar voltajes superiores a 3.3 V en los pines de E/S del ESP32-S3.
• Verificar los pines de arranque (BOOT/STRAP) antes de utilizarlos como GPIO.

Firmware y programación

• Cargar únicamente firmware compatible con el modelo T-Dongle S3.
• No desconectar el dispositivo durante procesos de programación o actualización.
• Mantener una copia del firmware original antes de realizar modificaciones.

Uso inalámbrico

• Mantener distancia de fuentes de interferencia electromagnética.

Manejo físico y entorno

• No exponer el dispositivo a humedad, polvo conductor o temperaturas extremas.
• Evitar golpes o torsiones que puedan dañar el conector USB o la PCB.
• No operar el dispositivo dentro de gabinetes metálicos sin considerar la atenuación de señal RF.

---
